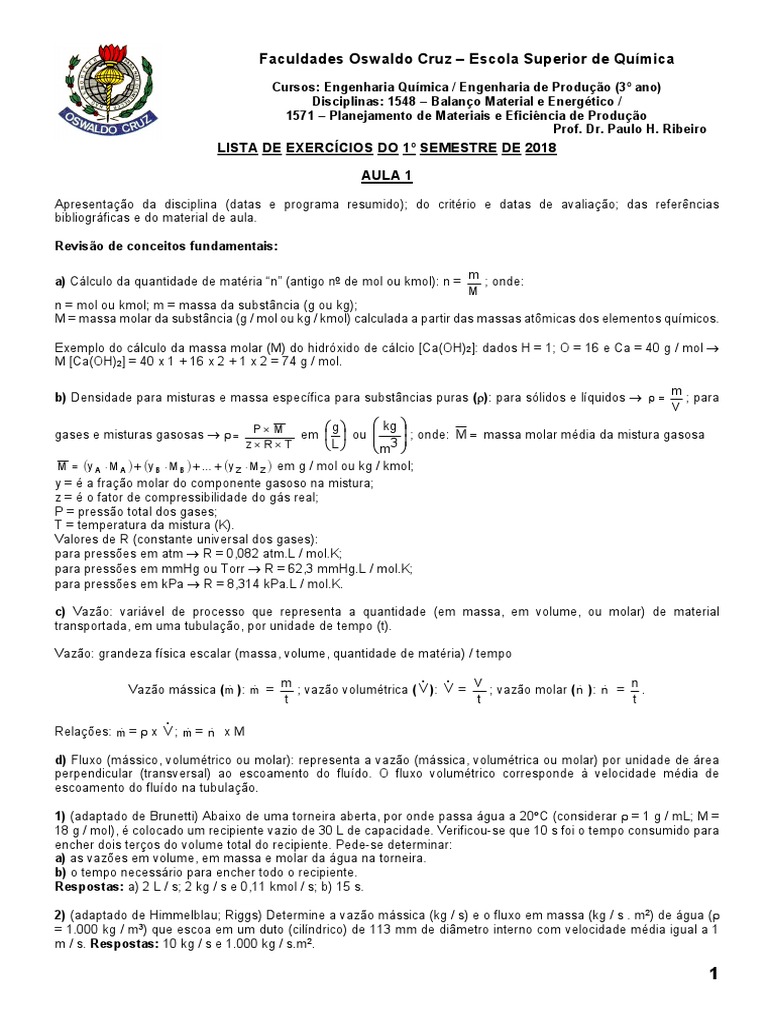

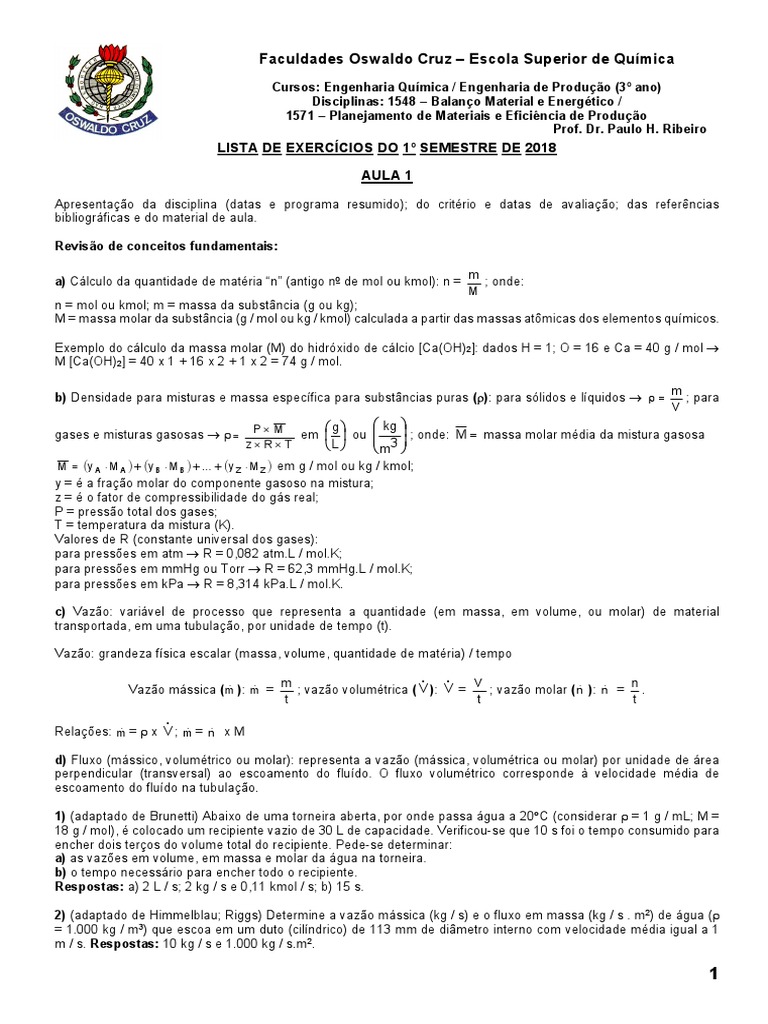

Faculdades Oswaldo Cruz – Escola Superior de Química
Cursos: Engenharia Química / Engenharia de Produção (3º ano)

Disciplinas: 1548 – Balanço Material e Energético /
1571 – Planejamento de Materiais e Eficiência de Produção
Prof. Dr. Paulo H. Ribeiro
LISTA DE EXERCÍCIOS DO 1º SEMESTRE DE 2018
AULA 1
Apresentação da disciplina (datas e programa resumido); do critério e datas de avaliação; das referências
bibliográficas e do material de aula.
Revisão de conceitos fundamentais:
m
a) Cálculo da quantidade de matéria “n” (antigo no de mol ou kmol): n = ; onde:
M
n = mol ou kmol; m = massa da substância (g ou kg);
M = massa molar da substância (g / mol ou kg / kmol) calculada a partir das massas atômicas dos elementos químicos.
Exemplo do cálculo da massa molar (M) do hidróxido de cálcio [Ca(OH)2]: dados H = 1; O = 16 e Ca = 40 g / mol 
M [Ca(OH)2] = 40 x 1 + 16 x 2 + 1 x 2 = 74 g / mol.
m
b) Densidade para misturas e massa específica para substâncias puras (): para sólidos e líquidos    ; para
V
PM g  kg 
gases e misturas gasosas    em   ou   ; onde: M  massa molar média da mistura gasosa
zRT L   3 
m 
M  y A  M A   y B  M B   ...  y Z  M Z  em g / mol ou kg / kmol;
y = é a fração molar do componente gasoso na mistura;
z = é o fator de compressibilidade do gás real;
P = pressão total dos gases;
T = temperatura da mistura (K).
Valores de R (constante universal dos gases):
para pressões em atm  R = 0,082 atm.L / mol.K;
para pressões em mmHg ou Torr  R = 62,3 mmHg.L / mol.K;
para pressões em kPa  R = 8,314 kPa.L / mol.K.
c) Vazão: variável de processo que representa a quantidade (em massa, em volume, ou molar) de material
transportada, em uma tubulação, por unidade de tempo (t).
Vazão: grandeza física escalar (massa, volume, quantidade de matéria) / tempo
m  = V ; vazão molar ( n ): n = n .
 ): V
Vazão mássica ( m
 ): m
 = ; vazão volumétrica ( V
t t t
 ; m = n x M
 =x V
Relações: m
d) Fluxo (mássico, volumétrico ou molar): representa a vazão (mássica, volumétrica ou molar) por unidade de área
perpendicular (transversal) ao escoamento do fluído. O fluxo volumétrico corresponde à velocidade média de
escoamento do fluído na tubulação.
1) (adaptado de Brunetti) Abaixo de uma torneira aberta, por onde passa água a 20C (considerar  = 1 g / mL; M =
18 g / mol), é colocado um recipiente vazio de 30 L de capacidade. Verificou-se que 10 s foi o tempo consumido para
encher dois terços do volume total do recipiente. Pede-se determinar:
a) as vazões em volume, em massa e molar da água na torneira.
b) o tempo necessário para encher todo o recipiente.
Respostas: a) 2 L / s; 2 kg / s e 0,11 kmol / s; b) 15 s.
2) (adaptado de Himmelblau; Riggs) Determine a vazão mássica (kg / s) e o fluxo em massa (kg / s . m2) de água (
= 1.000 kg / m3) que escoa em um duto (cilíndrico) de 113 mm de diâmetro interno com velocidade média igual a 1
m / s. Respostas: 10 kg / s e 1.000 kg / s.m2.
1
AULA 2
❶ Introdução: classificação dos sistemas físicos; dos processos industriais e dos regimes de operação
Definição de sistema: porção ou o todo de um processo (conjunto de operações físicas e/ou químicas) em análise.
Definição de fronteira do sistema: a linha fechada que envolve a porção do processo considerado.
Classificação dos sistemas físicos:
a) sistema aberto (volume de controle): aquele onde há cruzamento de matéria (massa) por sua fronteira. Energia
(calor e trabalho) pode ou não ser trocada pelo ou para o sistema;
b) sistema fechado (sistema): aquele que não apresenta matéria cruzando sua fronteira. Nenhuma massa entra ou
sai do sistema. Contudo, energia deve ser trocada pelo ou para o sistema;
Exemplo de sistema fechado:
1.000 kg
H2O
c) sistema isolado: aquele que não pode trocar nem matéria nem energia com suas vizinhanças. Podemos pensar
em um sistema rigorosamente fechado, com paredes isolantes térmicas. Uma boa aproximação para um sistema
isolado pode ser café quente dentro de uma garrafa térmica de boa qualidade.
Classificação dos sistemas termodinâmicos (ATKINS; JONES, 2002):
Classificação dos regimes de operação:
a) estado estacionário (steady state): aquele em que não há acúmulo de matéria no interior do sistema. Regime
permanente: aquele onde não há variação das propriedades ou variáveis de processo (pressão, temperatura, vazão,
concentração) do sistema, em um ponto, com o tempo. Contudo, as propriedades podem variar de um ponto para
outro.
Exemplo de sistema aberto, sem reação, em estado estacionário:
H2O: 100 kg/min

1.000 kg
H2O: 100 kg/min
H2O
2
b) estado não estacionário (ou regime transiente ou não permanente): aquele em que pelo menos uma das condições
varia com o tempo, em cada ponto e de ponto para ponto.
Exemplo de sistema aberto, sem reação, em estado não estacionário:
H2O: 100 kg/min

1.000 kg
H2O: 90 kg/min
H2O
Classificação dos processos:
a) processo descontínuo (ou em batelada): usado para produzir uma dada quantidade de material a cada vez que é
operado. Não há adição nem remoção de matéria do sistema durante sua operação. A alimentação é carregada ao
sistema no começo do processo e os produtos são retirados juntos depois de algum tempo.
b) processo semi-contínuo (ou semi-batelada): é aquele em que há passagem contínua de matéria através de apenas
uma fronteira (entrada ou saída) do sistema. Exemplos: I- quando material é alimentado ao sistema, mas não há
remoção de produto durante sua operação. O material é deixado acumular-se no vaso de processo e II- permitir que
o conteúdo de um tanque pressurizado escape para a atmosfera.
c) processo contínuo: projetado para operar 24 horas por dia, 7 dias por semana durante o ano e apresenta grande
capacidade de produção. As entradas e saídas fluem sem interrupção ao longo do tempo de duração do processo.
Conceito de balanço material: um balanço material é a aplicação do princípio de conservação da massa: “massa não
é criada nem destruída”. É uma contabilidade de massa (matéria).
Equação geral do balanço material: pode ser escrita em massa, volume, quantidade de matéria e em termos de
vazões (mássica, volumétrica ou molar).
ENTRADA + PRODUÇÃO – CONSUMO – SAÍDA = ACÚMULO, onde:
ENTRADA: total alimentado ao sistema pela sua fronteira;

PRODUÇÃO: total gerado dentro do sistema;
CONSUMO: total consumido no interior do sistema;
SAÍDA: total retirado do sistema através de sua fronteira;
ACÚMULO: aumento (acúmulo positivo) ou diminuição (acúmulo negativo) de matéria no sistema.
3) (Himmelblau; Riggs) Classifique os seguintes sistemas como abertos ou fechados:

a) tanque de armazenagem de óleo em uma refinaria.
b) conversor catalítico de um veículo.
c) piscina.
4) (Himmelblau; Riggs) Considere, como exemplo de sistema, um aquecedor de água. Pergunta-se:

a) o que está dentro do sistema?
b) o que está fora do sistema?
c) o sistema é aberto ou fechado?
5) (Felder; Rousseau) Classifique os processos a seguir como batelada, semi-contínuo ou contínuo:

a) uma garrafa de leite é tirada da geladeira e deixada sobre a mesa da cozinha.
b) um balão é enchido com ar com vazão constante.
c) água é fervida em um recipiente aberto.
d) CO e vapor de água alimentam um reator tubular com uma vazão constante e reagem para formar CO2 e H2. Os
produtos e reagentes não consumidos são retirados pela outra extremidade do reator.
6) (Himmelblau; Riggs) Considere um aquecedor de água residencial. Classifique cada caso a seguir como sistema
aberto ou sistema fechado:
3
a) o reservatório está sendo cheio com água fria.
b) está sendo retirada água quente do reservatório.
c) o reservatório apresenta vazamentos.
d) o aquecedor está ligado e aquecendo a água.
e) o reservatório está cheio e o aquecedor é desligado.
7) (Himmelblau; Riggs) Quais termos da equação geral do balanço material poderão ser desprezados se:
a) o processo for estacionário.
b) o processo for conduzido no interior de um vaso fechado.
c) o processo não envolver reações químicas.
8) Assinale V para Verdadeiro ou F para Falso para as afirmações a seguir:

a) ( ) um processo em batelada é usado para produzir uma dada quantidade de material a cada vez que é
operado. Não há adição nem remoção de matéria do sistema durante sua operação.
b) ( ) processos em batelada são usados industrialmente para aplicações de processamento de química fina
(produtos especiais ou sazonais) que operam tipicamente com taxas de produção relativamente reduzidas.
c) ( ) os processos contínuos são projetados para operar 24 horas por dia, 7 dias por semana no ano e
apresentam grande capacidade de produção.
d) ( ) os processos em batelada são utilizados quando deseja-se produzir um grande número de produtos
diferentes (plantas multipropósito).
e) ( ) um processo semi-contínuo é aquele em que material é alimentado no sistema, mas não há remoção de
produto durante sua operação. O material é deixado acumular-se no vaso de processo.
9) (Felder; Rousseau) Água ( = 1 kg / L) entra em um tanque de 2 m3 a uma taxa de 6 kg / s e é retirada a uma taxa
de 3 kg / s. Inicialmente o tanque está cheio pela metade. Pede-se:
a) classificar o processo descrito como contínuo, batelada ou semi-contínuo.
b) classificar o regime de operação como permanente ou transiente.
c) escrever a equação geral do balanço material para o processo e identificar e justificar quais termos são
desprezados.
d) o tempo, a partir do qual, o tanque irá transbordar.
Respostas: a) contínuo; b) transiente; c) produção e consumo; d) 333,33 s.
10) (Himmelblau; Riggs) Um tanque contém 1.000 kg de água líquida. Para cada caso, a seguir, calcule o acúmulo,
classifique o sistema (aberto ou fechado; com ou sem reação e contínuo ou batelada) e classifique o regime de
operação:
a) vazões de entrada e de saída de água no tanque iguais a 100 kg / min.
b) água é alimentada ao tanque a vazão de 100 kg / min e retirada do mesmo a vazão de 90 kg / min. Para este caso,
pergunta-se: após quanto tempo, teríamos 1.500 kg de água dentro do tanque? Resposta: b) 50 min.
11) (Gomide) Um tanque de armazenamento de água quente recebe 450 m3 de água, de várias fontes, em um dia
de operação. Durante esse mesmo período, 300 m3 são retirados para usos diversos, 5 m3 são perdidos por
evaporação e 1 m3 por vazamentos. A capacidade do tanque é 500 m3 e no início do dia, o tanque está cheio pela
metade. Qual o volume de água do tanque ao final do dia? Qual a % da capacidade total do tanque que foi utilizada?
Respostas: 394 m3 e 78,8%.
12) (Felder; Rousseau) A cada ano, 50.000 pessoas se mudam para determinada cidade e 75.000 pessoas a deixam.
No mesmo período, nesta mesma localidade são registrados em média, 22.000 nascimentos e 19.000 óbitos.
Pergunta-se: o que se pode dizer a respeito da variação populacional da cidade?
Resposta: acúmulo de – 22.000 pessoas / ano.
13) (Himmelblau; Riggs) Durante um período de 3 h a água acumulada em um tanque de armazenamento foi igual a
6.000 kg. Nesse período, o tanque recebe duas vazões constantes de alimentação “A” = 10.000 kg / h e “B” e possui
uma vazão de remoção constante “C” = 12.000 kg / h. Determine o valor da corrente “B” em kg / h.
Resposta: 4.000 kg / h.
14) (Davis; Masten) Uma pessoa está preparando um banho de banheira. Contudo, ela esqueceu de colocar a tampa
no ralo. Pergunta-se:
4
a) Se o volume de água necessário para o banho é 0,35 m , a torneira despeja uma vazão de 1,32 L / min e o ralo
3
deixa passar 0,32 L / min, quanto tempo será necessário para encher a banheira no volume desejado?
b) Supondo que a pessoa feche a torneira quando a banheira estiver cheia, qual o volume de água desperdiçada?
Respostas: a) 350 min; b) 112 L.
AULA 3
❷ Composições de misturas
 ou m( componente)
m
Composição de misturas: % em massa(componente)   100 ;
m ou m( total)
n ou n(componente)  ou V
V
%molar(componente)  100 ; %volumétrica(componente) 
( componente)
 100
n ou n( total) V ou V
( total)
Para gases, nas mesmas condições de pressão e temperatura: % molar  % volumétrica.
15) Qual a composição volumétrica de 100 kg de uma solução constituída em % mássica por: 30% de um líquido “A”
( = 0,6818 kg / L) e 70% de um líquido “B” ( = 1,25 g / cm3)? Resposta: 44% de A e 56% de B.
16) 100 mol de uma mistura gasosa possui a seguinte composição volumétrica: 6,3% de N2, 5,5% de O2 e 88,2% de
H2. Calcule a composição mássica dessa mistura. Dados: H.... 1; N.....14; O.....16 g / mol.
Resposta: N2 = H2 = 33,36% e O2 = 33,28%.
17) Dispõe-se de 24,19 m3 / h de uma mistura gasosa a 77F e 760 mmHg, constituída em base molar por 95% de
ar seco, 2% de acetona (C3H6O) e 3% de vapor de água. Pede-se determinar a vazão e a composição da mistura em
base mássica.
Dados: H.....1; C.....12; N.....14; O.....16 kg / kmol; R = 62,3 mmHg.m3 / kmol.K; composição molar do ar seco = 21%
de O2 e 79% de N2; fator de compressibilidade = 0,99; T(F) = 1,8xT(C) + 32.
Respostas: 29,1 kg / h; 94,158% de ar seco, 3,986% de acetona e 1,856% de vapor de água.
AULA 4
❸ Introdução à técnica do balanço material: Balanços materiais, sem reações químicas, envolvendo uma
operação
Premissas iniciais (1º bimestre):

- sistemas abertos (há troca de matéria) estacionários (não há acúmulo);
- regime de operação permanente;
- operações contínuas (há entra e saída de matéria durante as operações);
- operações realizadas sem ocorrência de reações químicas (não há produção e consumo).
A equação geral do balanço material resulta em: ENTRADA = SAÍDA
Resumo da técnica do balanço material:

1) fazer o diagrama de blocos do processo, indicando todas as correntes e suas composições;
2) se necessário, adotar uma base de cálculo;
3) se necessário, proceder à conversão de unidades;
4) efetuar o balanço material total do sistema; e
5) efetuar os balanços materiais parciais, escrevendo uma equação para cada componente.
Observação: na resolução de exercícios de balanço material é necessário que determinemos um número de

equações independentes igual ao número de incógnitas.
5
Condensação: visa a passagem da fase

gasosa para a fase líquida, através da redução
da temperatura e/ou aumento da pressão. O
condensador é um equipamento de paredes
adiabáticas, onde ocorre a condensação de
vapor de um líquido através de um líquido
externo.
Condensador de superfície (casco e tubo) (Assunção, 2004).
maior quantidade do componente na saída

% de recuperação (component e)   100
quantidade do componente na entrada
18) (Felder; Rousseau) Uma mistura gasosa contém 18% molar de hexano (C6H14) e o restante é nitrogênio (N2). A
mistura flui para um condensador, onde a temperatura é reduzida e parte do hexano condensa. O hexano líquido
condensado ( = 0,66 g / cm3) é recuperado a uma taxa de 1,5 L / min. A mistura gasosa que deixa o condensador
apresenta 5% molar de hexano. Pede-se determinar:
a) a vazão molar (mol / min) da corrente gasosa que sai do condensador.
b) a porcentagem do hexano que entra no condensador e é recuperada como líquido.
Dados: H.....1; C.....12; N.....14 g / mol. Respostas: a) 72,6 mol / min; b) 76%.
Destilação: operação que retira um ou mais componentes de uma mistura de líquidos miscíveis ou não. Utiliza o
calor para a separação e baseia-se na diferença de temperaturas de ebulição dos líquidos.
Destilado ou produto de topo: é rico no

componente mais volátil, ou seja, no
componente de menor ponto de ebulição
Mistura
Líquida
“Resíduo” ou produto de fundo ou base da

coluna
Coluna de pratos (Himmelblau; Riggs, 2014).
19) Em um processo de obtenção de álcool etílico (C2H5OH), obtém-se por hora de operação 300 kg de destilado
contendo 90% em massa do componente mais volátil. A coluna de destilação é alimentada com uma solução álcool
e água na proporção de 1:3 em massa. Sabendo-se que a base da coluna de destilação contém 7% em massa do
componente mais volátil, pede-se (duas casas decimais):
a) efetuar o balanço material da coluna.
b) determinar a % de recuperação do etanol.
c) determinar a composição, em % molar, do destilado.
São dadas as temperaturas normais de ebulição em C: álcool etílico = 78,5 e água = 100; H.....1; C.....12; O.....16 g
/ mol. Respostas: a) 1.383,3 kg / h e 1.083,3 kg / h; b) 78,1%; c) 77,88% de álcool e 22,12% de água.
20) Uma coluna de destilação é alimentada continuamente com uma mistura “A” contendo, em massa, 30% de álcool
etílico (C2H5OH) e o restante de água (H2O). Obtém-se um destilado (D) constituído por álcool e água na proporção
de 4:1 em massa. O produto de fundo (B), cuja vazão é 60 kmol / h, apresenta 5% molar de álcool. Pede-se (duas
casas decimais):
6
a) efetuar o balanço material da coluna.
b) determinar a % de recuperação do álcool etílico.
Dados: H.....1, C.....12, O.....16 g / mol.
Respostas: a) A = 1.586,4 kg / h; D = 422,4 kg / h e B = 1.164,0 kg / h; b) 71%.
AULA 5
21) Uma coluna de destilação, é alimentada continuamente, com vazão de 1.132,27 L / h, por uma mistura líquida
contendo 40% de tolueno e 60% de xilol em volume. Obtém-se um destilado (D) com a seguinte composição em %
mássica: 70% de tolueno e 30% de xilol. A base (B) apresenta 20% em massa de tolueno. Pede-se (duas casas
decimais): calcular as vazões mássicas (kg / h) da coluna e a % de recuperação do tolueno.
Dados: massa específica do tolueno = 0,88 kg / L, massa específica do xilol = 0,875 kg / L.
Respostas: A = 993 kg / h; D = 399,92 kg / h; B = 593,08 kg / h; 70,24%.
22) (TRANSPETRO 2012) Em um processo de flash, tem-se uma mistura homogênea de dois compostos P e Q.
A alimentação do processo é de 1.200 kg / h, com

composição de Q igual a 50% em massa. No topo do
processo têm-se 98% molar de P e no fundo têm-se 3%
molar de P. Se as massas molares de P e Q forem
respectivamente iguais a 100 e 200 kg / kmol, determine
as vazões molares aproximadas de topo e de fundo em
kmol / h.
Respostas: V = 6 kmol / h e L = 3 kmol / h.
AULA 6
Secagem com gases: operação realizada para diminuir o teor de umidade de um produto, através de uma corrente
de ar ou outra mistura gasosa aquecida.
Representação:
Gás aquecido Gás úmido

SECADOR
Produto úmido Produto “seco” (ou com o teor
de umidade reduzido)
Equação empregada:
H 2 O no produto inicial  H 2 O no produto final

% de H2O removida =  100
H 2 O no produto inicial
23) Com a finalidade de realizar secagem parcial de um produto são introduzidos num secador ar seco e 100 kg do
produto contendo 30% em massa de água. Sabendo-se que o ar sai do secador apresentando 40% em massa de
água e que o secador consegue retirar 74% de água inicialmente presente no produto, pede-se determinar:
a) a massa de ar seco utilizado.
b) a massa do produto final obtido.
c) a composição em massa do produto após a secagem.
Respostas: a) 33,3 kg; b) 77,8 kg; c) produto = 90% em massa e água = 10% em massa.
24) 10.000 m3 / h de ar ( = 1,18 kg / m3) contendo 6% em massa de umidade, atravessam um secador e deixam o
mesmo com 20% em massa de umidade. Qual o tempo mínimo de permanência dentro do secador de um produto
contendo 500 kg de umidade a fim de que ele saia do secador isento de umidade? Resposta: 14,52 min.
7
25) (PETROBRAS 2011) 100 kg de polpa de papel úmida, contendo 40% em massa de água, passam através de um
secador a ar até que a polpa contenha 10% em massa de água. Determine o percentual de água removido da polpa
úmida. Resposta: 83,33%.
26) Pede-se determinar a composição, em % mássica, para as misturas de ar úmido a seguir:

a) 20 kg de umidade / 80 kg de ar seco;
b) 20 kg de umidade / 80 kg de ar úmido.
Respostas: a) 20% de umidade e 80% de ar; b) 25% de umidade e 75% de ar.
27) Certo produto contendo 25% em massa de água é continuamente alimentado com vazão de 1.000 kg / h em um
secador a ar para reduzir o teor de água a um máximo de 4% em massa. O ar usado para o aquecimento contém 0,9
kg de água / 100 kg de ar seco e o ar que deixa o secador deve ser limitado a 21,4 kg de água / 100 kg de ar seco.
Pede-se determinar (duas casas decimais):
a) a % de água removida do produto original.
b) a vazão mássica de ar para remover a umidade necessária.
Respostas: a) 87,5%; b) 1.076,5 kg / h.
AULA 7
Absorção: operação de transferência de massa da fase gasosa para a fase líquida. Visa retirar componentes
presentes em uma mistura gasosa através do contato direto com um líquido (ou solução líquida) absorvente, que
tenha afinidade com o componente a retirar e não com os demais.
Representação:
Mistura gasosa final Líquido absorvente
Mistura gasosa Mistura líquida
Torre de absorção (Índio Do Brasil, 2013).
28) Para retirar amônia de uma mistura gasosa utiliza-se uma corrente de 75 kg / h de água. A mistura gasosa inicial
contém 16% em massa de amônia. Sabendo-se que as porcentagens em massa de amônia na mistura gasosa de
saída e na solução líquida que deixa a coluna são respectivamente 2% e 8%, pede-se (duas casas decimais):
a) as vazões em massa da mistura gasosa inicial e da solução líquida obtida.
b) a porcentagem de recuperação da amônia.
Respostas: a) 81,52 kg / h, 45,64 kg / h; b) 89,3%.
29) Antes de serem lançados na atmosfera, os gases provenientes de uma combustão, contendo 9,8% em massa de
SO2, passam por um absorvedor que retira 90% desse componente da mistura. Na operação utiliza-se água pura,
que deixa o absorvedor contendo 3,8% em massa de SO2. Sabendo-se que a vazão da mistura gasosa a ser tratada
é 785 kg / h, pede-se determinar (duas casas decimais):
8
a) a vazão mássica de água utilizada.
b) a vazão em massa de mistura gasosa que deixa o absorvedor.
c) a composição em % em massa da mistura gasosa final.
Respostas: a) 1.752,76 kg / h; b) 715,76 kg / h; c) 1,08 % de SO2 e 98,92% de outros gases.
30) (Felder; Rousseau) Uma corrente gasosa consistindo em 100 mol / h de uma mistura SO2 – ar, contendo 45%
molar de SO2, é posta em contato com água líquida em um absorvedor contínuo a 30C. A análise do líquido que sai
do absorvedor revela a presença de 2 g de SO2 dissolvidos em 100 g de H2O. Admitindo que as correntes de gás
(SO2, ar e vapor) e de líquido que saem do absorvedor estão em equilíbrio a 30C e 1 atm, pede-se determinar (três
casas decimais):
a) a vazão molar de água necessária.
b) a fração do SO2 alimentado que é absorvida pela água.
Dados a 30C: p(H2Ovapor) = 31,6 mmHg e p(SO2) = 176 mm Hg; M(H2O) = 18 g / mol e M(SO2) = 64 g / mol.
Formulário: p(gás) = y(gás) . P(total); % molar(gás) = y(gás) . 100. Respostas: a) 4.890,5 mol / h; b) 0,61.
AULA 8
Evaporação: visa à separação um sólido solúvel, não volátil e estável ao calor, de um líquido não inflamável. É
empregada para a remoção de solvente de uma solução líquida, através de aquecimento ou redução da pressão.
Equação empregada:
quantidade de vapor produzido no equipamento

Desempenho do evaporador =  100
quantidade de vapor empregado para aquecimento
Vapor
Solução Solução
saturada
Evaporador (Himmelblau; Riggs, 2014).
31) Uma solução aquosa contendo 11,65% molar de NaCl é alimentada continuamente em um evaporador, com uma
vazão de 88,034 kmol / h e a uma temperatura de 50C. No equipamento são produzidos vapor de água e uma
solução aquosa saturada de NaCl. Sabendo-se que a vazão mássica (kg / h) de vapor produzido equivale a 17,5%
da vazão mássica da solução original, pede-se determinar com três casas decimais:
a) a composição, em % mássica, da solução original.
b) a vazão, expressa em kg / h, da solução produzida e a concentração de saída da mesma, dada em porcentagem
em massa.
c) a % de água evaporada da solução inicial.
Dados: H.....1; O.....16; Na.....23; Cl.....35,5 kg / kmol. Respostas: a) 30% em massa de NaCl e 70% em massa de
água; b) 1.650 kg / h; 36,36% em massa de NaCl e 63,64% em massa de água; c) 25%.
32) (Índio do Brasil) Uma fábrica produz NaOH a partir de uma solução aquosa, contendo 10% de NaOH e 10% de
NaCl, que é alimentada continuamente, com uma vazão de 1.000 kg / h, em um evaporador, onde parte da água é
removida da solução. Durante o processo, parte do NaCl se cristaliza. Sabendo-se que a solução final contém em
massa 50% de NaOH e 1% de NaCl, pede-se: efetuar o balanço material do processo descrito e determinar o
9
desempenho do evaporador, considerando que 780 kg / h de vapor são utilizados para aquecimento na operação do
equipamento. Respostas: 200 kg / h; 98 kg / h; 702 kg / h e 90%.
AULA 9
Cristalização por resfriamento: operação que separa sólidos solúveis contidos numa solução. Nesta operação
podemos ter dois objetivos diferentes: concentrar soluções ou obter cristais.
Eventual evaporação do solvente
Solução saturada
Solução CRISTALIZADOR
Cristais do soluto
Cristalizador (Himmelblau; Riggs, 2014).
33) A massa de 100 kg de uma solução aquosa de K2CrO4, que se encontra saturada a 65C, sofre resfriamento até
20C formando outra solução saturada e cristais anidros do sal. Pede-se determinar (três casas decimais):
a) a composição em massa da solução saturada a 65C.
b) a composição em massa da solução saturada a 20C.
c) a massa da solução saturada a 20C.
d) a massa de cristais formados.
Dados:
Temperatura (C) 20 30 40 50 60 70
Solubilidade (g de K2CrO4 / 100 g de H2O) 61,7 63,4 65,2 66,8 68,6 70,4
Respostas: a) 41% de sal e 59% de água; b) 38,157% de sal e 61,843% de água; c) 95,4 kg; d) 4,6 kg.
34) Dispõe-se a 40C de 1.200 kg de uma solução aquosa de Na2SO4 contendo 30% em massa de soluto. Deseja-
se formar cristais de Na2SO4.10 H2O, resfriando a solução inicial a 10C. Com o resfriamento, além dos cristais,
obtém-se também uma solução saturada em Na2SO4 cujo coeficiente de solubilidade da mesma é 14,2 g de Na2SO4
/ 100 g de H2O. Pede-se determinar (duas casas decimais):
a) a massa de cristais obtida.
b) a massa da solução saturada a 10C.
Dados: Na.....23; S.....32; O.....16; H.....1 kg / kmol. Respostas: a) 665,74 kg; b) 534,26 kg.
35) (Índio do Brasil) 100 kg de KCl são dissolvidos em água suficiente para gerar uma solução saturada a 90C e
depois a solução é resfriada até a 30C. A solubilidade do KCl a 90C é 53,8 kg de KCl / 100 kg de água e a 30C é
34,7 kg de KCl / 100 kg de água. Pede-se determinar a massa de cristais produzidos e a massa de solução a 30°C
obtida, considerando que 5% da água presente na solução original foi evaporada durante o resfriamento.
Respostas: 38,73 kg; 237,86 kg.
AULA 10
Extração líquido/líquido: numa mistura de líquidos, adiciona-se um solvente miscível com o componente a ser
extraído e imiscível com os demais componentes. Obtêm-se duas misturas líquidas imiscíveis: o extrato que é
composto do componente extraído dissolvido no solvente e o refinado (ou rafinado) composto pelos demais
componentes da mistura inicial e uma parcela residual de solvente e do composto extraído.
Representação:
10
Mistura líquida Solvente

com “X”
Resíduo ou Extrato (solução):

refinado: mistura solvente + “X”
líquida
Coluna de extração líquido-líquido (Índio Do Brasil, 2013).
36) (ENC / PROVÃO 1997) Aponte duas operações unitárias que poderiam ser usadas para separar ácido acético
de água, com o objetivo de se obter ácido acético de elevada pureza.
Dados os pontos de ebulição normais: ácido acético = 117,87C e água = 100C.
37) Dispõe-se de uma solução aquosa contendo 20% em massa de ácido acético. Com o objetivo de extrair o ácido
da solução aquosa adiciona-se 70 kg / hora de benzeno à mesma, obtendo-se duas soluções: uma com 30% em
massa de ácido em benzeno e outra com 5% em massa de ácido em água. Pede-se efetuar o balanço material do
processo descrito e calcular a % de recuperação do ácido acético.
Respostas: solução inicial = 190 kg / h; extrato = 100 kg / h; resíduo = 160 kg / h; recuperação = 78,95%.
Extração sólido/líquido: através do uso de um solvente adequado, extrai-se um ou mais componentes de um sólido.
Representação:
Sólido com “X” Extrato (solução): solvente + “X”
EXTRATOR
Solvente Sólido + “X”
38) Para a extração de óleo de uma semente empregam-se 971 kg de solvente recuperado contendo 0,5% em massa
de óleo. Sabendo-se que a semente empregada contém em massa 30% de óleo e 70% de material inerte, que a
solução obtida na extração contém em massa 35% de óleo e 65% de solvente e que o resíduo contém 1% de óleo,
5% de solvente e 94% de material inerte em massa, pede-se calcular:
a) a massa de semente contendo 30% de óleo.
b) a massa de solução obtida com 35% de óleo.
c) a massa de resíduo da extração.
Respostas: a) 1.648,67 kg; b) 1.391,94 kg; c) 1.227,73 kg.
AULA 11
Misturas diversas: trata-se de uma operação de fácil entendimento e de grande importância industrial, seja na
formação ou no ajuste da concentração dos mais variados tipos de mistura (fertilizantes, soluções, formulações
medicinais, etc.). Representação esquemática:
11
A+B
A+B+C+D
C+D
39) (adaptado da PETROBRAS 2008) Oxigênio puro é misturado com ar atmosférico para se obter um “ar
enriquecido” contendo 60% em volume de oxigênio. Qual é a relação entre os volumes de oxigênio e de ar atmosférico
que deverá ser utilizada para se obter o ar enriquecido desejado? Dado: composição molar do ar atmosférico = 21%
de oxigênio e 79% de nitrogênio. Resposta: 0,975.
40) Deseja-se preparar 500 kg de uma solução aquosa contendo 30% em massa de Al2(SO4)3 e 10% em massa de
K2SO4. Para tanto, misturam-se com água, cristais puros de Al2(SO4)3.18H2O e uma solução aquosa constituída por
20% em massa de K2SO4 e 10% em massa de Al2(SO4)3. Pede-se determinar as massas necessárias das matérias-
primas. Resolver com duas casas decimais. Dados: H.....1; O.....16; Al.....27;S.....32; K.....39 kg / kmol.
Respostas: 6,57 kg de água; 243,43 kg de cristais puros e 250 kg da solução aquosa.
41) Uma base de distribuição de combustíveis tem gasolina com 22% em volume de álcool. Segundo a nova
regulamentação da ANP, a gasolina deve ter 25% de álcool. Para não ter que devolver este estoque à refinaria e
comprar um estoque novo, o engenheiro sugeriu que se misturasse álcool automotivo à gasolina, que tem 96% de
álcool em volume. Admitindo-se que a água presente no álcool seja totalmente imiscível na mistura produzida,
determine (três casas decimais):
a) a massa de álcool automotivo necessária para adequar 1.000 m3 de gasolina com 22% de álcool. A densidade do
álcool automotivo é ρ = 0,8 g / mL.
b) o volume de água que é descartado do processo.
Respostas: a) 33.333,6 kg; b) 1,667 m3.
AULA 12
42) (Gomide) Uma solução efluente de um processo de nitração contém 21,5% de ácido nítrico (HNO3), 35,4% de
ácido sulfúrico (H2SO4). Esta solução deverá ser concentrada para conter 30% de HNO3 e 60% de H2SO4 pela adição
de soluções de ácido nítrico a 90% e de ácido sulfúrico a 95%. Calcular (duas casas decimais):
a) a massa da solução original.
b) as massas das soluções ácidas concentradas para se obter uma tonelada da solução final concentrada.
Respostas: a) 90,32 kg; b) 311,76 kg e 597,92 kg.
43) (Vesilind; Morgan) Os rios Allegheny e Monongahela encontram-se em Pittsburgh para formar o rio Ohio. O
Allegheny, que escoa para o sul através de florestas e pequenas cidades, flui com uma vazão média de 9.520 L / s e
tem baixa concentração de silte (fragmento de minerais ou de rochas), 250 mg / L. O Monongahela, por sua vez, flui
para o norte com uma vazão média 12.880 L / s através de antigas cidades siderúrgicas e pobres regiões agrícolas,
transportando uma concentração de silte de 1.500 mg / L. Pede-se determinar a vazão e a concentração de silte do
rio Ohio. Respostas: 22.400 L / s e 968,75 mg / L.
44) (adaptado de Felder; Rousseau) O gás hélio (He) flui através de uma tubulação. Para determinar a vazão deste
gás, em um ponto apropriado da linha, injetam-se 4.326 g de ar seco durante 2 minutos e 30 segundos. Uma amostra
da corrente gasosa 120 m adiante, do ponto de injeção, é analisada e verifica-se a presença de 8,3% molar de O2.
Pede-se determinar (duas casas decimais):
a) a vazão molar do gás hélio em mol / segundo.
b) a composição molar da mistura gasosa final.
c) 15 s transcorrem desde o instante da injeção do ar até que a concentração no ponto de coleta começa a aumentar.
Admitindo que o He se desloca à velocidade média da mistura gasosa na tubulação, estimar a velocidade média em
m / s.
Dados: He.....4; N.....14; O.....16 g / mol; composição volumétrica do ar seco: 21% de O2 e 79% de N2.
Respostas: a) 1,53 mol / s; b) 60,47% molar de He; 31,23% molar de N2 e 8,3% molar de O2; c) 8 m / s.
12
45) (Himmelblau; Riggs) Duas correntes líquidas escoam com vazões constantes para um misturador. Uma delas é
composta de benzeno, com vazão medida de 20 L / min e a outra é composta de tolueno. Depois do misturador, a
mistura passa a um tanque de armazenamento, de diâmetro interno igual a 5,53 m, equipado com um medidor visual
de nível. Durante um intervalo no qual nenhum líquido deixa o tanque, observa-se que o nível de líquido no mesmo
aumenta 0,15 m em uma hora. Calcule a vazão de tolueno alimentado, em L / min, e a composição volumétrica do
conteúdo do tanque. Respostas: 40 L / min; 66,67% de tolueno e 33,33% de benzeno em volume.
AULA 13
❹ Balanços materiais, sem reações químicas, envolvendo mais de uma operação
46) (Himmelblau; Riggs) A figura a seguir mostra um esquema para fazer água fresca a partir de água do mar através
de congelamento. A água do mar pré-resfriada é aspergida em um recipiente a baixa pressão. O frio requerido para
congelar alguma parte da água do mar alimentada vem da evaporação de uma fração da água que entra na câmara.
A concentração da corrente da salmoura, B, é 4,8% em massa de sal. O vapor de água pura, livre de sal, é comprimido
e alimentado em um trocador de calor a alta pressão, onde o calor de condensação do vapor é removido através do
calor de fusão do gelo que não contém sal. Como resultado, água fria pura e salmoura concentrada (6,9% em massa)
saem do processo como produtos. Pede-se determinar as vazões mássicas (kg / h) das correntes W, D, C, B e A, se
a alimentação é 1.000 kg / h.
Respostas: A = 281,25 kg / h; B = 718,75 kg / h; C = 218,75 kg / h; D = 500 kg / h e W = 500 kg / h.
47) (ENADE 2011) Uma etapa de um processo consiste na mistura de duas correntes de solução de água contendo
NaCl. O sistema é formado por 2 misturadores e a saída do primeiro é uma das correntes de entrada do segundo. A
primeira corrente (corrente 1) é formada por uma solução 5% em massa de sal em água e tem vazão mássica de 500
g / min. Essa corrente se mistura com uma corrente 2, formada apenas por água, com vazão mássica de 200 g / min.
A mistura das correntes 1 e 2 produz a corrente 3 que entra em um misturador junto com uma corrente 4, formada
por solução aquosa contendo 10% em massa de NaCl e vazão mássica de 1.000 g / min. Pede-se determinar as
concentrações das soluções aquosas de NaCl que saem de cada um dos misturadores.
Respostas: 3,57% em massa de sal no primeiro e 7,35% em massa de sal no segundo misturador.
48) (Himmelblau; Riggs) Numa unidade de destilação, 100 mol / h de uma mistura de hidrocarbonetos líquidos
contendo, em base molar, 20% de etano, 40% de propano e 40% de butano, deve ser fracionado em componentes
essencialmente puros, em duas torres de destilação 1 e 2. Na torre 1, a composição molar do destilado é 95% de
etano, 4% de propano e 1% de butano, enquanto que a base, constituída por propano e butano, é encaminhada à
torre 2. O destilado da torre 2 apresenta 99% molar de propano e o produto de fundo é constituído de 91,6% de
butano, em base molar. Pede-se determinar:
a) as vazões molares da torre 2 e a composição molar da corrente que alimenta essa torre.
b) as porcentagens de recuperação do etano, do propano e do butano no processo.
Respostas: a) destilado = 35,9 mol / h; resíduo = 43,05 mol / h; corrente de alimentação: 49,6% de propano e 50,4%
de butano; b) etano = 99,99%; propano = 88,85% e butano = 98,59%.
AULA 14
49) (Tassinari, C. A.) Um produto foi extraído com solvente, formando um extrato contendo 36% em massa do
produto. 60 kg desse extrato alimentam uma coluna de destilação, da qual se obtém um destilado contendo 98% em
massa do produto, e um produto de fundo contendo 99% em massa de solvente. Resolver com três casas decimais.
13
a) Que massa de ar seco deve ser introduzida num evaporador a fim de retirar o solvente restante no produto,
sabendo-se que o ar deixa o evaporador contendo 4% em massa de solvente?
b) Quais as massas de produto puro e de ar que saem do evaporador?
c) Qual a porcentagem de recuperação do produto no processo?
Respostas: a) 10,392 kg; b) 21,217 kg e 10,825 kg; c) 98,23%.
50) (adaptado de Himmelblau; Riggs) Com a finalidade de recuperar acetona (C3H6O) de uma mistura gasosa de
composição 95% molar de ar, 2% molar de acetona e 3% molar de vapor de água, utiliza-se uma coluna de absorção
que é alimentada pelo topo com 11 kg / h de água e pela base com 4 kmol / h da mistura gasosa. A mistura gasosa
que deixa a torre é constituída por 99,5% em massa de ar e 0,5% em massa de vapor de água. A solução líquida que
abandona a coluna é a seguir, destilada, obtendo-se um destilado com 99% em massa de acetona e um resíduo com
4% em massa de acetona. Pede-se determinar com duas casas decimais:
a) a composição mássica da carga que alimenta a coluna de destilação.
b) as vazões, em kg / h, de destilado e de resíduo produzidas na coluna.
c) a % de recuperação da acetona no processo.
Dados: H.....1; C.....12; N.....14; O.....16 g / mol; composição volumétrica dor ar seco = 21% de O2 e 79% de N2.
Respostas: a) 26,9% de acetona e 73,1% de água; b) 4,16 kg / h e 13,09 kg / h; c) 88,7%.
AULA 15
51) (Tassinari, C. A.) Uma mistura gasosa aquecida contendo 4,5% em massa de NH3 deve ser aproveitada para a
secagem de um produto. A fim de retirar o NH3 da mistura, o fluxo passa por um absorvedor no qual é introduzida
água pura. A solução aquosa sai do absorvedor contendo 3% em massa de NH3 e o fluxo gasoso isento de NH3,
contendo 2% em massa de água. Sabendo-se que o produto contém 8% em massa de água e que a mistura gasosa
deixa o secador com 9% em massa de água, pede-se determinar com duas casas decimais:
a) a vazão em massa de produto seco que poderá ser obtida, partindo-se de 250 kg / h do fluxo gasoso inicial.
b) a vazão em massa de solução aquosa obtida na absorção.
c) a vazão em massa de gases que deixa o secador.
Respostas: a) 215,51 kg / h; b) 375 kg / h; c) 262,36 kg / h.
52) (Tassinari, C. A.) Sementes contendo 30% em massa de um óleo vegetal são colocadas em contato com um
solvente recuperado, contendo 2% em massa de óleo. Obtém-se um extrato contendo 66% em massa de óleo e o
restante de solvente, o qual segue para uma coluna de destilação, dando origem a um destilado contendo 98% em
massa de solvente e um produto de fundo com 94% em massa de óleo. Sabendo-se que o bagaço deixa o extrator
contendo 3% em massa de solvente e que são introduzidos 1.000 kg / h de solvente recuperado no extrator, pede-
se com duas casas decimais:
a) a massa de sementes processadas por hora.
b) a vazão mássica de alimentação da coluna de destilação.
c) as vazões em massa do destilado obtido e do produto de fundo da destilação.
Respostas: a) 5.503,55 kg / h; b) 2.531,92 kg / h; c) 1.761,34 kg / h e 770,58 kg / h.
AULA 16
53) Através do resfriamento a 30C de uma tonelada por hora de solução a 60% em massa de KNO3, obtêm-se uma
solução saturada (46 g de KNO3 / 100 g de H2O) e cristais do sal contendo 25% em massa de umidade. Para a
comercialização dos cristais, o teor de umidade deve ser reduzido a 2% em massa, o que é feito em um secador no
qual o ar quente entra contendo 1% em massa de água e sai com o teor de 20 kg de umidade por 105 kg de ar seco.
Face ao exposto, pede-se:
a) esboçar o diagrama de blocos do problema proposto, indicando as correntes e suas composições.
b) a vazão em massa (kg / h) de ar necessária para a secagem de cristais.
c) a vazão em massa (kg / h) de solução saturada obtida.
d) a vazão em massa (kg / h) de cristais para comercialização.
e) a % de recuperação do KNO3 no processo.
f) a % de água removida no secador.
Respostas: b) 861,06 kg / h; c) 344,83 kg / h; d) 501,41 kg / h; e) 81,89%; f) 93,88%.
54) (adaptado de Himmelblau; Riggs) Um diagrama de blocos simplificado para a fabricação de açúcar é descrito a
seguir. A cana de açúcar (A), contendo em % mássica 16% de açúcar, 25% de água e 59% de polpa, é alimentada
14
em um moinho onde o xarope é espremido e o bagaço (B) resultante contém 80% em massa de polpa. O xarope (C)
que deixa o moinho, contendo em massa 13% de açúcar, 14% de polpa e o restante de água, é alimentado em uma
peneira que remove toda a polpa e produz xarope límpido (E), contendo 15% de açúcar e 85% de água, em massa.
A corrente “D” removida na peneira apresenta 95% de polpa, 1,43% de açúcar e 3,57% de água, em massa. O xarope
límpido (E) é alimentado em um evaporador que prepara um xarope "pesado" (G) contendo 40% em massa de açúcar.
O xarope “pesado” (G) entra no cristalizador que produz 1.000 kg / h de cristais de açúcar e uma corrente “H” de
água. Pede-se:
a) esboçar o diagrama completo do processo de fabricação descrito, envolvendo as operações físicas, suas correntes
e composições mássicas.
b) a água removida no evaporador, em kg / h.
c) as porcentagens mássicas dos componentes na corrente do bagaço (B).
d) a taxa de alimentação da cana na unidade, em kg / h.
e) a % de recuperação do açúcar.
f) do açúcar contido na cana, qual a % que é perdida no bagaço?
g) determinar o desempenho do evaporador considerando que 4.902 kg / h de vapor são utilizados para o
aquecimento do equipamento.
h) a % de água removida no evaporador.
Respostas: b) 4.166,7 kg / h; c) polpa: 80%, água: 2,6%, açúcar: 17,4%; d) 24.573,8 kg / h; e) 25,43%; f) 74,15%; g)
85%; h) 73,5%.
AULA 17
❺ Balanços materiais, sem reações químicas, envolvendo reciclo, purga e bypass
Operações com bypass (corrente que visa o desvio de materiais) e reciclo (corrente que visa o retorno /
reaproveitamento de materiais).
A corrente de reciclo é aquela que retorna parte ou a totalidade da quantidade de um ponto avançado do
processo para outro em uma posição pela qual esta quantidade já tenha passado.
Uma representação esquemática de uma corrente de reciclo é mostrada na figura a seguir. A corrente de
reciclo pode se iniciar em um divisor de corrente ou, muitas vezes, em um equipamento de separação.
C
Equações de balanço material:
Misturador de correntes: A + Reciclo = B;
A B Operação D E
Divisor de correntes: D = Reciclo + E;
física Balanço material ao redor da operação: B = C + D;
Reciclo Balanço material global: A = C + E
Bypass
Equações de balanço material:
Misturador de correntes: D + Bypass = E;
A B Operação D E Divisor de correntes: A = Bypass + B;
física Balanço material ao redor da operação: B = C + D;
Balanço material global: A = C + E
As correntes de bypass são utilizadas para controlar as composições de misturas e são originadas em um
divisor de correntes e terminam em um misturador. Exemplo a seguir: válvula de desvio em um purgador de vapor.
Referência: TLV INTERNATIONAL, INC. 2013. Disponível em: <http://www.tlv.com/global/BR/steam-theory/bypass-

valves.html>.
15
Processos químicos com purga
Em muitos processos químicos com reciclagem, as matérias primas encerram materiais inertes que algumas
vezes não são eliminados com os produtos. A presença desses materiais inertes que vão se acumulando durante o
processo, podem ser prejudiciais para o bom funcionamento do mesmo. A eliminação dos inertes recebe o nome de
purga.
RECICLO PURGA (P)
ALIMENTAÇÃO OU
CARGA FRESCA REATOR SEPARADOR
Exemplo de diagrama de blocos de um processo com as correntes de reciclo e purga (Himmelblau; Riggs, 2006):
55) (PETROBRAS 2012) Em um processo de destilação, a alimentação “A” tem uma mistura de 390 kg / h de benzeno
(C6H6) e 460 kg / h de tolueno (C7H8). O destilado “D” tem composição de 10% molar de tolueno e, na base “B”, a
composição de saída é de 80% molar em tolueno. Além disso, a razão de refluxo (refluxo / destilado) é 3. Determine
o refluxo “R” na coluna em kmol / h e a composição dessa corrente em % molar.
Dados: H.....1; C.....12 g / mol. Resposta: 12,87 kmol / h e 10% de tolueno.
56) (Himmelblau; Riggs) Uma coluna de destilação separa 10.000 kg / h de uma mistura constituída, em base
mássica, por partes iguais de benzeno (B) e tolueno (T). O produto recuperado no condensador, no topo da coluna,
contém 95% em massa do componente mais volátil e a corrente de fundo da coluna contém 96% em massa do outro
componente. A corrente de vapor que entra no condensador pelo topo da coluna registra 8.000 kg / h. Uma parte do
produto de topo é retornada como refluxo. Suponha que as composições das correntes V, D e R sejam idênticas.
Efetue o balanço material da coluna e encontre a razão de quantidade de produto reciclada em relação ao produto
“D”. Resolver com duas casas decimais.
São dadas as temperaturas de ebulição normais em C: benzeno = 80,1 e tolueno = 110,6.
D
V = 8.000 kg / h
95%
5%
F = 10.000 kg / h
W
96%
4%
Respostas: D = 5.054,95 kg / h; W = 4.945,05 kg / h; R = 2.945,05 kg / h e R / D = 0,58.
16
57) (Himmelblau; Riggs) Na figura a seguir todas as composições estão expressas em base mássica. Pede-se
determinar os valores (em kg) das correntes F, G, H, P e R e a composição mássica da corrente H.
R: 100% A
F: 80% B G: 60% B Operação H Operação P: 95% B

20% A 40% A 1 2 5% A
W = 60 kg de A
Respostas: F = 380 kg; G = 506,67 kg; H = 380 kg; P = 320 kg; R = 126,67 kg e 80% de B em “H”.
AULA 18
58) (Reklaitis) 10.000 kg / h de uma solução aquosa contendo 12% em massa de soluto alimentam o processo
representado na figura a seguir. Admitindo que 10% da vazão da alimentação sejam desviados e que na saída do
evaporador a solução contenha 80% em massa de soluto, pede-se determinar:
a) as vazões mássicas (kg / h) das correntes C, D, E e F.
b) a composição mássica do produto final (F).
c) a % de água removida da solução original.
d) o desempenho do evaporador considerando que 8.500 kg / h de vapor são utilizados para aquecimento na
operação do equipamento.
A = 10.000 C E F
kg / h
Respostas: a) C = 9.000 kg / h; D = 7.650 kg / h; E = 1.350 kg / h e F = 2.350 kg / h; b) 51,064% de soluto; c) 86,93%;

d) 90%.
59) (Balu; Satyamurthi; Ramalingam; Deebika) Uma solução aquosa contendo 4% em massa de sal é necessária
para um processo. Sua obtenção é iniciada, enviando-se certa quantidade de água a um grande tanque onde é
adicionado sal granulado. A solução que deixa o tanque apresenta 16% em massa de sal e é misturada com a água
da corrente “M2”, para se obter 100 kg de solução na concentração desejada. Pede-se:
a) o nome usual corresponde à corrente “M2”.
b) determinar as massas das correntes M1, M2, M3, M4 e M5 do esquema a seguir;
c) determinar a fração de água que é desviada.
M2 (100% H2O)
M1 M3 Tanque M5
100 kg (4% sal)
misturador
M4 (100% sal)
Respostas: a) by-pass ou desvio; b) M1 = 96 kg; M2 = 75 kg; M3 = 21 kg; M4 = 4 kg e M5 = 25 kg; c) 0,78.
17
60) (adaptado de Himmelblau; Riggs) Uma corrente “A” de 10.000 kg / h de uma solução aquosa de KNO3, a 20%
em massa de soluto, se mistura a uma corrente reciclada “R” de solução saturada a 38°C (0,6 kg de KNO3 / kg de
H2O) para alimentar um evaporador. O evaporador produz uma corrente “W” de vapor e uma solução concentrada
“M” contendo 50% em massa de KNO3. Essa solução “M” alimenta um cristalizador que produz uma corrente “C”, de
cristais, com 4% em massa de umidade e a corrente “R”, de solução saturada, que é reciclada. Pede-se determinar:
a) as vazões mássicas (kg / h) das correntes W, M, C e R com uma casa decimal.
b) a vazão mássica (kg / h) de vapor empregado para aquecimento na operação do evaporador, para obter 88% de
seu desempenho.
c) a % de água removida no evaporador.
Respostas: a) W = 7.916,7 kg / h, M = 9.750,1 kg / h, C = 2.083,3 kg / h e R = 7.666,8 kg / h; b) 8.996,25 kg / h; c)
61,89%.
AULA 19
61) (Himmelblau; Riggs) A figura a seguir representa o esquema de um processo para preparação de soda cáustica
(NaOH) em escamas. A alimentação fresca para o processo é de 10.000 kg / h de uma solução aquosa de NaOH a
40% em massa de soluto. A alimentação fresca é combinada com o filtrado reciclado do cristalizador e alimentada
para o evaporador, onde a água é removida para produzir uma solução a 50% em massa de NaOH que, por sua vez,
alimenta o cristalizador. O cristalizador produz uma torta de filtração que contém 95% de cristais de NaOH e 5% de
uma solução a 45% em massa de NaOH. Determine as vazões mássicas das correntes W, G, R e P.
Resolver com uma casa decimal.
W
Cristalizador P: torta de filtração

F = 10.000 kg/h Evaporador G (95% de NaOH e
e
(40% de NaOH) 50% de NaOH 5% de solução a
filtro
45% de NaOH)
R: Filtrado com
45% de NaOH
Respostas: W = 5.886,9 kg / h; G = 42.982,1 kg / h; P = 4.113,1 kg / h e R = 38.869 kg / h.
62) (Felder; Rousseau) Ar fresco contendo 4% molar de vapor de água será resfriado e terá seu teor de umidade
reduzido para 1,7% molar de água. A corrente de mistura que entra no condicionador apresenta 2,3% molar de água.
Considerando como base 100 mol de ar no final do processo, calcule as quantidades (em mol) das correntes A, B,
C, D e R e a fração da corrente que deixa o condicionador e é reciclada. Resolver com uma casa decimal.
R
Condicionador E = 100 mol

A: 4% H2O B D 1,7% H2O
de ar
C: H2O
Respostas: A = 102,4 mol B = 392,5 mol; C = 2,4 mol; D = 390,1 mol e R = 290,1 mol; R / D = 0,744.
63) (Gomide) Eteno é hidratado de modo a fornecer álcool etílico. Parte do eteno e dos inertes é purgada e outra
parte é reciclada, após a condensação do álcool e da água na saída do reator. A corrente de alimentação do processo
(carga nova) tem vazão igual a 200 kmol / hora e contém eteno, água e 1% molar de inertes. Sabendo-se que o teor
18
de inertes na entrada do reator é de 2,5% molar e que a vazão de reciclo vale 500 kmol / hora de operação, calcule
a vazão molar (kmol / h) da purga a ser realizada no processo.
Resposta: 64,52 kmol / h.
AULA 20
❻ Balanços materiais envolvendo reações químicas
Hipóteses: sistemas abertos estacionários; regime de operação permanente; operações contínuas; ocorrência de
reações químicas.
Recomendações:
- verificar se as reações estão balanceadas;

- transformar todos os dados do problema para a base molar (quantidade de matéria ou vazão molar);
Observações:
- em caso de reações envolvendo soluções, apenas o soluto participa da reação química;

- em caso de reações envolvendo amostras de um sólido, as impurezas presentes não reagem.
No reator (ou vaso de processo): diagrama de entrada e saída
Reagentes não
Reagentes e materiais convertidos, produtos
inertes (impurezas, gases Reator formados e materiais
nobres e solventes) inertes
Reagentes:
nas indústrias, para aumentar o rendimento das reações químicas e em razão da menor ou maior dificuldade
de se estabelecer o contato íntimo entre os reagentes, é comum utilizar um deles em quantidades superiores àquelas
previstas pela estequiometria.
a) reagente em excesso (R. E.): é o reagente alimentado em quantidade superior àquela prevista pela estequiometria.
É o reagente que sempre sobra ao final das reações.
b) reagente limite ou limitante (R. L.): é o reagente que pode ser totalmente consumido, ou seja, totalmente convertido
em produto. O R. L. também pode sobrar ao final de uma reação cujo rendimento for menor que 100%.
Para determinar o R.E. e o R.L. calcula-se para cada reagente a seguinte relação: n (alimentado) / coeficiente
da reação
Grau de conversão (G. C.) dos reagentes ou Conversão por passe: expressa a porcentagem do reagente alimentado
ao reator que é convertida em produto; ou seja, a porcentagem que é consumida na reação. Para cada um dos
n ou n( consumido na reação )
reagentes calcula-se: GC ( RE ,RL )   100 (em %).
n ou n( a lim entado ao reator )
Rendimento ou grau de complementação da reação: é a porcentagem do R. L. que é convertida em produto, no

reator.
n ou n ( cons umido )RL
Rendimento da reação = GC (RL )   100 (em %).
n ou n ( a lim entado )RL
19
n ou n( a lim entado )RE  n ou n( teórico )RE
Porcentagem do reagente em excesso: %( excesso )   ou
 100 , onde: n
n ou n( teórico )
RE
n(teórico) é a quantidade estequiométrica necessária para se obter rendimento 100%.
Os excessos são calculados em relação ao reagente limitante e encontram-se misturados com os produtos
formados no processo.
Balanços materiais envolvendo reações químicas em operações contínuas e regime permanente:
Equação geral: Entrada – Saída + Produção – Consumo = 0
Balanço material do reagente: entrada – consumo = saída

Balanço material do produto: entrada + produção = saída
Balanço material de inertes: entrada = saída
Coeficientes
estequiométricos
Produto
Reagentes
Modelo da tabela estequiométrica:
n (em mol ou kmol) A + 2 B  3 C
Alimentação do reator nA (alimentado) nB (alimentado) nC (alimentado)
(antes da reação)
Consumido e produzido nA (consumido) nB (consumido) = 2 x nA nC (produzido) = 3 x nA
(linha da proporção) (consumido) (consumido)
Saída do reator nA (alimentado) - nA (consumido) nB (alimentado) - nB (consumido) nC (alimentado) + nC (produzido)
(após a reação)
Reações químicas realizadas em condições industriais
64)
a) Definir reagente em excesso (R. E.) e reagente limitante (R. L.).
b) Escrever duas razões para emprego do RE e a equação para cálculo da % em excesso.
c) Definir grau de conversão (G.C.) dos reagentes e escrever a equação para sua determinação.
d) Definir rendimento da reação e escrever a equação para sua determinação.
65) 20 mol de N2 são alimentados em um reator com 40 mol de H2 resultando em 24 mol de NH3, de acordo com a
reação: N2(g) + 3 H2(g)  2 NH3(g). Pede-se determinar:
a) o reagente limitante (R.L.) e o reagente em excesso (R.E.).
b) a % em excesso empregada.
c) o grau de conversão dos reagentes.
d) o rendimento (grau de complementação) da reação.
e) a massa do reagente em excesso que permanece não reagida.
f) a composição dos gases, em % molar, na saída do reator.
g) a massa adicional do reagente limitante necessária para converter todo o reagente em excesso em produto.
Dado: N = 14 g / mol.
Respostas: a) R.E. = N2; b) 50%; c) 90% e 60%; d) 90%; e) 224 g; f) N2 = 22,22%, H2 = 11,11% e NH3 = 66,67%; g)
40 g.
AULA 21
66) É dada a equação de reação: 4 NH3(g) + 5 O2(g)  4 NO(g) + 6 H2O(g). Sabendo-se que 1.066,24 m3 de ar
atmosférico, medidos nas CNTP, são colocados num reator para reagir com 68 kg de amônia e que na saída do
reator constata-se a existência de 52,1 kmol de gases, pede-se determinar:
a) o reagente limitante (RL) e o reagente em excesso (RE).
b) a % do reagente em excesso.
c) o grau de conversão dos reagentes.
20
d) o rendimento da reação.
e) a composição dos gases, em % molar, na saída do reator.
Dados: H.....1; N.....14; O.....16 g / mol; composição volumétrica do ar atmosférico: 21% de O2 e 79% de N2.
Respostas: a) RE = O2; b) 100%; c) 50% e 25%; d) 50%; e) NH3 = NO = 3,8%, O2 = 14,4%, H2O = 5,8%, N2 = 72,2%.
67) (adaptado de Gomide) Uma pequena indústria obtém cloro para seu consumo fazendo passar uma mistura seca
de cloreto de hidrogênio e ar à pressão ambiente pelo interior de tubos contendo um catalisador aquecido, que
promove a oxidação do HCl: 4 HCl(g) + O2(g)  2 Cl2(g) + 2 H2O(g). Empregam-se 50% de ar em excesso, relativamente
ao teórico. Admitindo que o rendimento da reação é 50%, pede-se calcular por 994 kg de cloro produzido: a
composição (%) molar dos gases que saem do reator tubular e a massa de cloreto de hidrogênio alimentada.
Dados: H.....1; N.....14; O.....16; Cl.....35,5 g / mol; composição volumétrica do ar seco = 21% de O2 e 79% de N2.
Respostas: 2.044 kg; O2 = H2O = Cl2 = 9,4%; 8,9%; HCl = 18,8% e N2 = 53%.
68) (ENC / PROVÃO 1997) Um reator de síntese de amônia opera segundo a reação: N2(g) + 3 H2(g)  2 NH3(g).
Alimentando-se o reator com 100 mol de N2 e com 20% em excesso de H2, calcular a composição na saída do reator
para uma conversão de 80% em relação ao N2 alimentado.
Resposta: 6,67% de N2; 40% de H2 e 53,33% de NH3.
AULA 22
69) Uma mistura gasosa formada por 50% de O2 e 50% de O3, em volume, ocupa um volume de 20 litros a 27C e
747,6 mmHg. A mistura é aquecida a 127C e passa a ocupar um volume de 25 litros apresentando então uma
pressão de 900 mmHg. Calcular a composição da mistura nessas novas condições.
Dado: 2 O3 (g)  3 O2 (g).
Resposta: 22,2% de O3 e 77,8% de O2.
70) A reação entre etileno (C2H4) e ácido bromídrico (HBr) para formar etil-brometo (C2H5Br) acontece num reator
contínuo, de acordo com a equação: C2H4(g) + HBr(L)  C2H5Br(L). Sabendo-se que a mistura final é constituída por
50% molar de C2H5Br e 33,33% molar de HBr, calcule: o grau de conversão de cada um dos reagentes e a
porcentagem em excesso empregada. Considerar 100 mol da mistura final.
Repostas: 60% e 75% de conversão e 25% em excesso.
71) (Himmelblau; Riggs) Um processo simplificado de produção de SO3 para ser usado na fabricação de ácido
sulfúrico é ilustrado a seguir. O enxofre é queimado com 100% de ar seco (21% de O2 e 79% de N2) em excesso no
forno, mas para a reação S + O2  SO2, somente 90% de conversão de enxofre em SO2 é conseguida. No conversor,
a conversão de SO2 em SO3 é de 95%. Calcule, por 100 mol de enxofre alimentado, a composição em % molar dos
componentes do gás de saída do forno e de saída do conversor.
ar Gases
Forno Conversor
S
S (não queimado)
Respostas: saída do forno: O2 = 11,55%, SO2 = 9,45% e N2 = 79%; saída do conversor: O2 = 7,4%, SO2 = 0,5%,
SO3 = 9,4% e N2 = 82,7%.
AULA 23
❼ Balanços materiais envolvendo reações químicas: seletividade e conversão global
A seletividade é a razão entre a quantidade molar de um produto particular (geralmente o desejado) e a quantidade
molar de outro produto formado (geralmente o produto não desejado ou um subproduto) em uma mesma reação
química ou em um conjunto de reações. O termo seletividade é utilizado para descrever o grau em que uma
determinada reação prevalece sobre as outras.
quantidade molar do produto desejado

Seletividade =
quantidade molar do produto não desejado
21
72) Clorobenzeno (C6H5Cl) é produzido através de 100 mol de gás cloro (Cl2) e excesso de benzeno líquido (C6H6),
na presença de cloreto férrico. As reações que ocorrem são:
C6H6 (l) + Cl2 (g)  C6H5Cl (l) + HCl (g)
C6H5Cl (l) + Cl2 (g)  C6H4Cl2 (l) + HCl (g)
Benzeno é alimentado ao reator com 100% em excesso e sua conversão é mantida baixa para minimizar a ocorrência
da segunda reação. Se a conversão de benzeno for de 15% e a de clorobenzeno for de 10%, determine:
a) as quantidades (em mol) e as composições molares das duas correntes de saída; a gasosa e a líquida.
b) a seletividade dos produtos.
Respostas: a) gás = 67% de Cl2 e 33% de HCl; líquido = 85% de C6H6; 13,5% de C6H5Cl e 1,5% de C6H4Cl2; b) 9
mol de C6H5Cl / mol de C6H4Cl2.
73) (Felder; Rousseau) Considere as seguintes reações: A  2 B e A  C. Suponha que 100 mol de A são
alimentados a um reator em batelada e que o produto final contém 10 mol de A, 160 mol de B e 10 mol de C. Sabendo-
se que B é o único produto desejado, pede-se:
a) o grau de conversão (global) de A no reator.
b) a seletividade de B em relação a C.
Respostas: a) 90%; b) 16 mol de B / mol de C.
74) Para a obtenção de duas toneladas e meia por mês de nitrato de cobre hidratado, Cu(NO3)2.3H2O, com 86,94%
de pureza, colocam-se para reagir sucata de cobre com 63,5% de pureza e solução de HNO3 a 60% em massa, de
acordo com a equação: 3 Cu(s) + 8 HNO3(aq)  3 Cu(NO3)2(s) + 2 NO(g) + 4 H2O(L). Sabendo-se que o rendimento da
reação é de 90% e que são empregados 38,75% de ácido além da quantidade estequiométrica, pede-se determinar:
a) o custo da sucata de cobre para garantir 1 ano (365 dias) de operação.
b) a massa alimentada da solução de HNO3 a 60% em massa de soluto.
c) o grau de conversão do HNO3.
d) o volume de NO, medido nas CNTP, liberado pela reação.
Dados: custo da sucata = R$ 7,50 / kg de sucata com 63,5% de cobre; H.....1; N.....14; O.....16; Cu.....63,5 g / mol.
Respostas: a) R$ 90.000,00 / ano; b) 3.885 kg; c) 64,9%; d) 134,4 m3.
AULA 24
❽ Balanços materiais com reações químicas envolvendo purga e reciclo. Conceito de Conversão Global
Exemplo de diagrama de blocos do processo:
Reciclo gasoso Purga de inertes
Alimentação
do processo Alimentação Reator Condensador
ou carga do reator
“fresca” (nova)
Produto líquido
Conversão Global (C. G.): é a % do reagente presente na carga “fresca” (ou nova) que é convertida em produto.
reagente na carga fresca (alimentaç ão do processo) - reagente na saída global

Conversão Global =  100
reagente na carga fresca (alimentaç ão do processo)
75) Com base no diagrama de blocos a seguir, pede-se: o nome usual dos equipamentos A e B e das correntes 1, 2
e 3.
22
X(g)+ Y(g) 2
1 3 A 4 5
X(g) + 2 Y(g)  Z(v) B
X(g)+ Y(g)
Z(L)
76) (PETROBRAS 2012) A alimentação do processo químico representado na figura a seguir é constituída de 100
kmol / h de um reagente “A” e certa quantidade de substância inerte “I”. Na alimentação do reator (R), a vazão de “A”
é de 125 kmol / h. O efluente do reator R é dirigido ao separador S, do qual sai uma corrente com todo o “A” e todo
o “I” presentes nesse efluente. Da corrente com todo o “A” e todo o “I” que sai de S, 50% são reciclados para a
entrada do reator. Os outros 50% são purgados para evitar o acúmulo do inerte “I” no processo. O grau de conversão
do reagente “A” no reator é 60%.
Face ao contexto exposto, pede-se

determinar:
a) a vazão molar (kmol / h) de “A” na saída do
reator R.
b) a vazão molar (kmol / h) de “A” no reciclo.
c) a vazão molar (kmol / h) de “A” na corrente
purga.
d) a conversão global do reagente “A”.
Respostas: a) 50 kmol / h; b) 25 kmol / h; c) 25 kmol / h; d) 75%.
77) (adaptado de Himmelblau; Riggs) O cloreto de etila pode ser preparado pela reação:
2 C2H6 + Cl2  2 C2H5Cl + H2. No processo mostrado a seguir, o etano fresco, o gás cloro e o etano reciclado são
combinados para alimentar o reator. Usam-se 100% de cloro em excesso para se obter uma conversão de 60% de
etano no reator. Considerando 62.196 t / ano de cloro na entrada do reator ( corrente F2), pede-se determinar:
a) as quantidades, em kmol / h, das correntes F1, F2, S, R, W e P.
b) a composição, em % molar, das correntes F1, F2, S e W.
F1: W:
C2H6 e Cl2 Cl2 e H2
REATOR SEPARADOR
F2 S P 100% C2H5Cl
R: 100% C2H6
Dados: H.....1; C.....12; Cl.....35,5 g / mol.

Respostas: a) F1 = 160, F2 = 200, S = 200, W = 100, P = 60 e R = 40 kmol / h; b) F1: 62,5% de Cl2 e 37,5% de C2H6;
F2: 50% de C2H6 e 50% de Cl2; W: 30% de H2 e 70% de Cl2; S: 20% de C2H6, 35% de Cl2, 30% de C2H5Cl e 15% de
H2.
78) (Himmelblau; Riggs) O processo mostrado na figura a seguir é a desidrogenação do propano (C3H8) formando
propileno (C3H6), de acordo com a reação: C3H8  C3H6 + H2. A conversão do propano em propileno no reator é de
40%. A vazão molar de propileno produzida pela reação é 50 kmol / h. Calcule as vazões de A até F em kmol / h.
23
C3H8 H2
A E
C Reator Condensador e Torre

D
Catalítico de Destilação C3H6
F
Reciclo B
80%C3H8
20%C3H6
Respostas: A = 50; B = 93,75; C = 143,75; D = 193,75; E = 50 e F = 50 kmol / h.
AULA 25
79) (adaptado de Índio do Brasil) No processo de obtenção de amônia, a alimentação inicial do processo (corrente
“A”) é uma mistura gasosa constituída por N2, H2 e 0,2% molar de argônio (Ar). Na entrada do reator, existem 100
mol de uma mistura gasosa com a seguinte composição molar: 4% de Ar, 24% de N2 e 72% de H2. Para a reação:
N2(g) + 3 H2(g)  2 NH3(g), o grau de conversão dos reagentes é igual a 25%. A amônia formada é separada por
condensação e parte dos gases não convertidos é reciclada (corrente “R”) para o reator e o restante é purgado
continuamente (corrente “P”). Pede-se (três casas decimais):
a) o diagrama de blocos do processo, indicando as correntes e os seus componentes.
b) a composição, em % molar, das correntes de reciclo (R) e de purga (P).
c) as quantidades molares das correntes de reciclo (R), de purga (P) e de alimentação do processo (A).
d) as porcentagens molares de N2 e H2 na corrente que alimenta o processo.
Respostas: b) Ar = 5,263%; N2 = 23,684% e H2 = 71,053%; c) reciclo = 75,054 mol; purga = 0,946 mol e alimentação
do processo = 24,946 mol; d) 24,95% de N2 e 74,85% de H2.
80) Álcool etílico hidratado é produzido continuamente através de um gás de alimentação (corrente “A”) constituído,
em % molar, por 97% de etileno (C2H4) e 3% de metano (CH4). Uma corrente “B” de vapor de água (H2O) é adicionada
à corrente “A” para entrar no reator. Entram no reator 100 mol de uma mistura gasosa contendo 50% molar de C2H4,
30% molar de H2O e 20% molar de metano, com conversão de 4% de etileno. A reação que ocorre é:
C2H4(g) + H2O(v)  C2H5OH(v). A mistura gasosa efluente do reator é encaminhada para um condensador, até que
todo o álcool e a água presentes estejam condensados. Parte da mistura gasosa (etileno e metano) remanescente,
que sai do condensador, é reciclada (corrente “R”) ao reator e o restante é purgado (corrente “P”) continuamente.
Pede-se (duas casas decimais):
a) o diagrama de blocos do processo, indicando as correntes e os seus componentes.
b) a composição, em % molar, das correntes de reciclo (R) e de purga (P).
c) a composição, em % molar, da solução alcóolica produzida.
d) determinar as quantidades em mol das correntes da mistura gasosa de alimentação do processo (A), de reciclo
(R) e de purga (P).
e) as conversões globais (%) de água e de etileno no processo.
f) a % do reagente em excesso.
Respostas: b) 29,41% de CH4 e 70,59% de C2H4; c) 93,33% de H2O e 6,67% de C2H5OH; d) A = 2,22 mol; R = 67,78
mol e P = 0,22 mol; e) 6,67% e 92,79%; f) 66,67%.
AULA 26
81) (Índio do Brasil) 1 kmol / h de amônia gasosa é alimentado em um reator com 20% de ar seco em excesso (21%
de O2 e 79% de N2 em base molar), de acordo com a reação: 4 NH3(g) + 5 O2(g)  4 NO(g) + 6 H2O(v). Os gases que
saem do reator são resfriados em condensadores, até que toda a amônia esteja condensada, para separação gás-
líquido. A amônia é separada dos demais componentes, sendo que 5% da amônia efluente do separador é purgada
continuamente e o restante é reciclado para o reator. Sendo o grau de conversão da amônia igual a 70%, pede-se:
a) esboçar o diagrama de blocos completo do processo descrito.
b) calcular a vazão molar (kmol / h) dos gases na saída do reator.
24
c) determinar a conversão global de amônia no processo.
Dadas as temperaturas de ebulição em C: H2O = 100; O2 = - 183; N2 = - 192; NO = - 152 e NH3 = - 33,4.
Respostas: b) 8,315 kmol / h; c) 97,9%.
82) Etilbenzeno pode ser obtido pela reação entre benzeno (C6H6) e etileno (C2H4), em presença de catalisador,
segundo a reação: C6H6 + C2H4  C8H10. A reação ocorre em fase gasosa onde a conversão de benzeno é de 60%.
O etileno é alimentado em condição estequiométrica. Na saída do reator a mistura gasosa deve ser resfriada, em um
condensador, até 30C. Os líquidos são encaminhados para uma coluna de destilação. Para a produção de 36.213,84
toneladas por ano de etilbenzeno, pede-se:
a) propor um diagrama de blocos com unidades de separação e duas correntes de reciclo, considerando alimentação
de benzeno e etileno puros ao processo.
b) determinar as vazões molares de reciclo do processo em kmol / h.
c) determinar as vazões molares (kmol / h) de alimentação do processo.
Dados: H.....1; C.....12 g / mol; temperaturas normais de ebulição em C: C6H6 = 80,1; C2H4 = - 103,7 e C8H10 = 136,2.
Respostas: b) 26 kmol / h de cada reagente; c) 39 kmol / h de cada reagente.
AULA 27
❾ Potencial econômico (básico ou primário) do processo (sobre a margem de lucro) – P.E.
PE: Potencial Econômico do processo em US$ / kg de produto principal = [  (preço de venda dos produtos por kg x
vazão em massa dos produtos) –  (custo das matérias-primas por kg x vazão em massa das matérias-primas
necessárias ao processo) ] / vazão mássica do produto principal
∑ (preço de venda dos produtos x vazão dos produtos) - ∑ ( preço de compra dos reagentes x vazão dos reagentes)
PE =
vazão do produto principal
83) A síntese do metanol por hidrogenação do monóxido de carbono tem como reação principal em fase gasosa:
CO + 2 H2  CH3OH. CO e H2 são aquecidos de 25°C a 325°C para entrarem no reator. No reator são alimentados
2.800 kg / h de CO e 15% de H2 além da quantidade prevista pela estequiometria, a 325C e 1 atm. A mistura gasosa
efluente do reator deve ser resfriada, em um condensador, até 25C para separação gás-líquido. A conversão de CO
em metanol é de 80%. Considerando o reator isotérmico, pede-se:
a) esboçar o diagrama de blocos completo do processo descrito, com reciclo e a unidade de separação, indicando
em todas as correntes as vazões molares (kmol / h) e o estado físico de seus componentes.
b) as vazões molares de CO e H2 no reciclo e a vazão molar de metanol produzida.
c) as vazões mássicas de CO e H2 necessárias ao processo em t / ano.
d) o potencial econômico do processo (US$ / kg de produto), sendo conhecidos os preços em US$ / kg: CO = 0,2; H2
= 0,7 e CH3OH = 0,35.
e) o grau de conversão do H2 no reator.
Dados: H.....1; C.....12; O…..16 g /mol; temperaturas de ebulição normais: CO = - 192C; H2 = - 253C e CH3OH =
64,7C.
Respostas: b) Reciclo: CO = 20 kmol / h e H2 = 70 kmol / h; CH3OH produzido = 80 kmol / h; c) CO: 19.622,4 t / ano
e H2: 2.803,2 t / ano; d) US$ 0,09 / kg; e) 69,57%.
84) Desejam-se produzir em uma unidade industrial 20.041,13 toneladas de etileno glicol (C2H6O2) por ano. O
processo é baseado na hidrólise do óxido de etileno (C2H4O) em um reator que trabalha a 55°C. A água é alimentada
no reator com 50% de excesso e a conversão do óxido de etileno, no reator, é de 90%. Os líquidos (água e etileno
glicol) são separados por destilação. Pede-se:
a) obter um diagrama de blocos do processo com duas correntes de reciclo. Indique as vazões molares no diagrama.
b) determinar as vazões de óxido de etileno e de água necessárias ao processo em t / ano.
c) determinar as vazões molares de reciclo empregadas em kmol / h.
d) o grau de conversão do reagente em excesso.
Obs.: o óxido de etileno é um gás e tanto a água como o etileno glicol estão no estado líquido durante todo o processo.
Dados: H.....1, C.....12; O…..16 g / mol; temperaturas de ebulição normais: C2H4O = 10,7C; H2O = 100C e C2H6O2
= 197,2C.
Respostas: b) 14.222,74 t / ano e 5.818,39 t / ano de H2O; c) 4,1 kmol / h de C2H4O e 24,6 kmol / h de H2O; d) 60%.
25
AULA 28
85) O metanol pode ser produzido pela reação em fase gasosa: CO2 + 3 H2  CH3OH + H2O. Uma mistura gasosa
contendo 25% de CO2 e 75% de H2, em base molar, entra no reator (R) a 300°C. O reator opera isotermicamente e
a conversão é de 60% em relação ao H2. A corrente de saída do reator é resfriada em um condensador (C), onde
todo o metanol e a água são condensados e separados dos demais gases. Os gases são reciclados ao processo,
sendo misturados com as “cargas novas” de CO2 e H2 que entram no processo na mesma temperatura do reciclo.
Essa mistura deve ser aquecida a 300°C no aquecedor (A) antes de ser alimentada no reator (R). Os produtos líquidos
são purificados na coluna de destilação (D) e saem do processo. Considerando uma produção de 5.760 kg / h de
metanol puro, pede-se:
a) esboçar o diagrama de blocos completo do processo descrito, indicando em todas as correntes as vazões molares
(kmol / h) e o estado físico de cada substância presente.
b) as vazões molares de CO2 e H2 alimentadas ao processo em kmol / h.
c) as vazões molares (kmol / h) de reciclo de CO2 e H2.
d) a vazão molar na saída do reator (R) em kmol / h.
e) as composições, em % molar e em % mássica, da solução de metanol na saída do condensador.
Dados: H.....1; C.....12; O.....16 kg / kmol; temperaturas de ebulição: CO2 = -78,5C; H2 = -252,8°C; CH3OH = 64,7C
e H2O = 100C.
Respostas: b) 180 kmol / h de CO2 e 540 kmol / h de H2; c) 120 kmol / h de CO2 e 360 kmol / h de H2; d) 840 kmol /
h; e) 50% molar de CH3OH e 50% molar de H2O; 64% em massa de CH3OH e 36% em massa de H2O.
86) A carga nova do processo de obtenção de acetona e hidrogênio é uma solução aquosa, contendo 90% molar de
isopropanol. Essa solução é misturada a uma corrente de reciclo, que consiste também de isopropanol hidratado a
90% molar de álcool, é aquecida até 200C e posteriormente alimentada ao reator isotérmico. Ocorre a reação:
C3H7OH(v)  C3H6O(v) + H2(g), com conversão de 80% em relação ao isopropanol. A mistura gasosa que sai do reator
é então resfriada no condensador até 50C. Água de refrigeração é usada no condensador para retirar o calor, sendo
alimentada a 14C e saindo a 39C. Após a passagem pelo condensador, o gás é separado e os líquidos seguem
para duas colunas de destilação. Na segunda coluna o isopropanol hidratado a 90% é separado no topo e reciclado
ao processo e a água que deixa a coluna pela base não é reciclada. Considerando uma produção de 10.161,6
toneladas por ano de acetona pura, pede-se (três casas decimais):
a) esboçar o diagrama de blocos completo do processo descrito, indicando as correntes com seus respectivos
componentes.
b) a vazão molar (kmol / h) da corrente de saída do reator.
c) a vazão da corrente de reciclo de isopropanol hidratado em kg / h.
d) a carga nova de isopropanol hidratado em t / ano.
e) a vazão molar (kmol / h) da água que deixa o processo.
f) o potencial econômico básico do processo, em US$ / kg de produto principal, sendo dados os valores em US$ / kg:
solução de C3H7OH a 90% molar = 1,075; C3H6O = 0,948 e H2 = 0,721.
Dados: H.....1; C.....12; O.....16 g / mol; temperaturas de ebulição em C: C3H7OH = 82,2; C3H6O = 56; H2 = - 252,8;
H2O = 100.
Respostas: b) 47,778 kmol / h; c) 310 kg / h; d) 10.862,4 t / ano; e) 2,222 kmol / h; f) – US$ 0,176 / kg de acetona.
AULA 29
87) Uma mistura de CO e H2, conhecida por gás de síntese, é produzida pela reforma a vapor, um processo que
consiste na mistura de metano (CH4) e vapor de água, em um reator que opera a 450ºC e 15,8 atm, segundo a
reação: CH4(g) + H2O(v)  CO(g) + 3 H2(g). O reator é alimentado com CH4 e 20% de vapor de água em excesso e
dessa forma apresenta uma conversão de 90% do CH4, produzindo uma mistura de CO / H2 com proporção molar
1:3. A mistura é, então, resfriada e a água é separada da mistura gasosa por condensação e (a água) não é reciclada.
O CH4 não convertido é separado da mistura gasosa resultante e é reciclado. Para uma produção de 2.681 t / ano,
pede-se:
a) o diagrama de blocos do processo descrito, com estrutura de reciclo e separação. Indicar as substâncias presentes
em cada uma das correntes.
b) as vazões mássicas (em toneladas por ano) e a composição em % mássica de alimentação do processo de CH4
e de vapor de água.
c) a vazão de reciclo do metano em kg / h.
d) a vazão de água condensada no processo em kg / h.
e) a vazão molar da corrente de saída do reator em kmol / h.
26
f) a conversão global da água no processo.
Dados: H.....1; C.....12; O.....16 kg / kmol.
Respostas: b) 1.261,44 t / ano de CH4 (40% em massa) e 1.892,16 t / ano de H2O (60% em massa); c) 16 kg / h; d)
54 kg / h; e) 40 kmol / h; f) 75%.
88) O processo de obtenção de benzeno, por hidrogenação do tolueno tem como reação principal em fase gasosa:
C7H8(v) + H2(g)  C6H6(v) + CH4(g). A reação apresenta uma conversão de 50% para o tolueno no reator e o hidrogênio
é alimentado em excesso de 20%. Os gases separados na condensação são posteriormente separados por um
sistema de membranas. Para uma taxa de produção de 9.565,92 toneladas / ano de benzeno puro, pede-se:
a) esboçar o diagrama de blocos completo do processo descrito, com estruturas de separação e duas correntes de
reciclo, indicando em todas as correntes o estado físico de seus componentes.
b) determinar as vazões molares (kmol / h) de tolueno e hidrogênio alimentadas ao processo.
c) determinar as vazões molares (kmol / h) de reciclo necessárias.
Dados: H.....1; C.....12 g / mol; temperaturas normais de ebulição em C: C6H6 = 80,1; H2 = -252,8; CH4 = -161,5 e
C7H8 = 110,6.
Respostas: b) 14 kmol / h de cada reagente; c) 14 kmol / h de tolueno e 19,6 kmol / h de hidrogênio.
REFERÊNCIAS BIBLIOGRÁFICAS:
Autor(es) Publicação (no de exemplares em 2018)* Ano Editora

Engenharia química: princípios e cálculos –
7ª edição (35 exemplares) 2006
David M. Himmelblau / James B. Riggs LTC
Introdução à engenharia química –
Nilo Índio do Brasil 3ª edição (38 exemplares) 2013 Interciência
Estequiometria Industrial –
Reynaldo Gomide 2ª edição (03 exemplares) 1979 do autor
Princípios elementares dos processos químicos –
Richard M. Felder / Ronald W. Rousseau 2005 LTC
3ª edição (27 exemplares)
Fundamentos de balanços de massa e energia –
Alberto Colli Badino Jr. / Antonio José
2ª edição (07 exemplares) 2013 EDUFSCAR
Gonçalves Cruz
Jorge W. Hilsdorf / Newton Deléo de Cengage
Química tecnológica – 1ª edição (06 exemplares) 2004
Barros / Celso A. Tassinari / Isolda Costa Learning
John Wiley &
Gintaras V. Reklaitis Introduction to material and energy balances 1983
Sons, Inc.
Chemical Process Analysis: mass and energy
William L. Luyben / Leonard A. Wenzel 1998 Prentice Hall
balances
Octave Levenspiel Termodinâmica amistosa para engenheiros 2002 Edgard Blücher
Material and energy balances for engineers and Imperial College
Colin Oloman 2009
environmentalists Press
K. Balu / N. Satyamurthi / S. Ramalingam Problems on material and energy balance I.K. International
2009
/ B. Deebika calculation Publishing House
Principles of chemical engineering process:
Nayef Ghasem / Redhouane Henda 2014 CRC Press
material and energy balances – 2nd edition
José F. Izquierdo / José Costa / Enrique.
Introducción a la ingeniería química: problemas
M. de la Ossa / José Rodríguez / María 2017 Editorial Reverté
resueltos de balances de materia y energía
Izquierdo
*
Acervo online: http://biblioteca.oswaldocruz.br/sophia_web/
27

Ok

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Ok

Enviado por

Direitos autorais:

Formatos disponíveis

Faculdades Oswaldo Cruz – Escola Superior de Química

Cursos: Engenharia Química / Engenharia de Produção (3º ano)

Revisão de conceitos fundamentais:

Vazão: grandeza física escalar (massa, volume, quantidade de matéria) / tempo

Classificação dos sistemas físicos:

Exemplo de sistema fechado:

Classificação dos sistemas termodinâmicos (ATKINS; JONES, 2002):

Classificação dos regimes de operação:

H2O: 100 kg/min

H2O: 100 kg/min

Classificação dos processos:

ENTRADA + PRODUÇÃO – CONSUMO – SAÍDA = ACÚMULO, onde:

ENTRADA: total alimentado ao sistema pela sua fronteira;

3) (Himmelblau; Riggs) Classifique os seguintes sistemas como abertos ou fechados:

4) (Himmelblau; Riggs) Considere, como exemplo de sistema, um aquecedor de água. Pergunta-se:

5) (Felder; Rousseau) Classifique os processos a seguir como batelada, semi-contínuo ou contínuo:

8) Assinale V para Verdadeiro ou F para Falso para as afirmações a seguir:

Para gases, nas mesmas condições de pressão e temperatura: % molar  % volumétrica.

Premissas iniciais (1º bimestre):

A equação geral do balanço material resulta em: ENTRADA = SAÍDA

Resumo da técnica do balanço material:

Observação: na resolução de exercícios de balanço material é necessário que determinemos um número de

Condensação: visa a passagem da fase

Condensador de superfície (casco e tubo) (Assunção, 2004).

maior quantidade do componente na saída

Destilado ou produto de topo: é rico no

“Resíduo” ou produto de fundo ou base da

Coluna de pratos (Himmelblau; Riggs, 2014).

A alimentação do processo é de 1.200 kg / h, com

Gás aquecido Gás úmido

H 2 O no produto inicial  H 2 O no produto final

26) Pede-se determinar a composição, em % mássica, para as misturas de ar úmido a seguir:

Mistura gasosa final Líquido absorvente

Mistura gasosa Mistura líquida

Torre de absorção (Índio Do Brasil, 2013).

quantidade de vapor produzido no equipamento

Evaporador (Himmelblau; Riggs, 2014).

Eventual evaporação do solvente

Cristalizador (Himmelblau; Riggs, 2014).

Mistura líquida Solvente

Resíduo ou Extrato (solução):

Coluna de extração líquido-líquido (Índio Do Brasil, 2013).

Sólido com “X” Extrato (solução): solvente + “X”

Solvente Sólido + “X”

❹ Balanços materiais, sem reações químicas, envolvendo mais de uma operação

Respostas: A = 281,25 kg / h; B = 718,75 kg / h; C = 218,75 kg / h; D = 500 kg / h e W = 500 kg / h.

❺ Balanços materiais, sem reações químicas, envolvendo reciclo, purga e bypass

Referência: TLV INTERNATIONAL, INC. 2013. Disponível em: <http://www.tlv.com/global/BR/steam-theory/bypass-

Processos químicos com purga

RECICLO PURGA (P)

F: 80% B G: 60% B Operação H Operação P: 95% B

Respostas: a) C = 9.000 kg / h; D = 7.650 kg / h; E = 1.350 kg / h e F = 2.350 kg / h; b) 51,064% de soluto; c) 86,93%;

Respostas: a) by-pass ou desvio; b) M1 = 96 kg; M2 = 75 kg; M3 = 21 kg; M4 = 4 kg e M5 = 25 kg; c) 0,78.

Cristalizador P: torta de filtração

Condicionador E = 100 mol

❻ Balanços materiais envolvendo reações químicas

- verificar se as reações estão balanceadas;

- em caso de reações envolvendo soluções, apenas o soluto participa da reação química;

No reator (ou vaso de processo): diagrama de entrada e saída

Rendimento ou grau de complementação da reação: é a porcentagem do R. L. que é convertida em produto, no

Balanços materiais envolvendo reações químicas em operações contínuas e regime permanente:

Equação geral: Entrada – Saída + Produção – Consumo = 0
