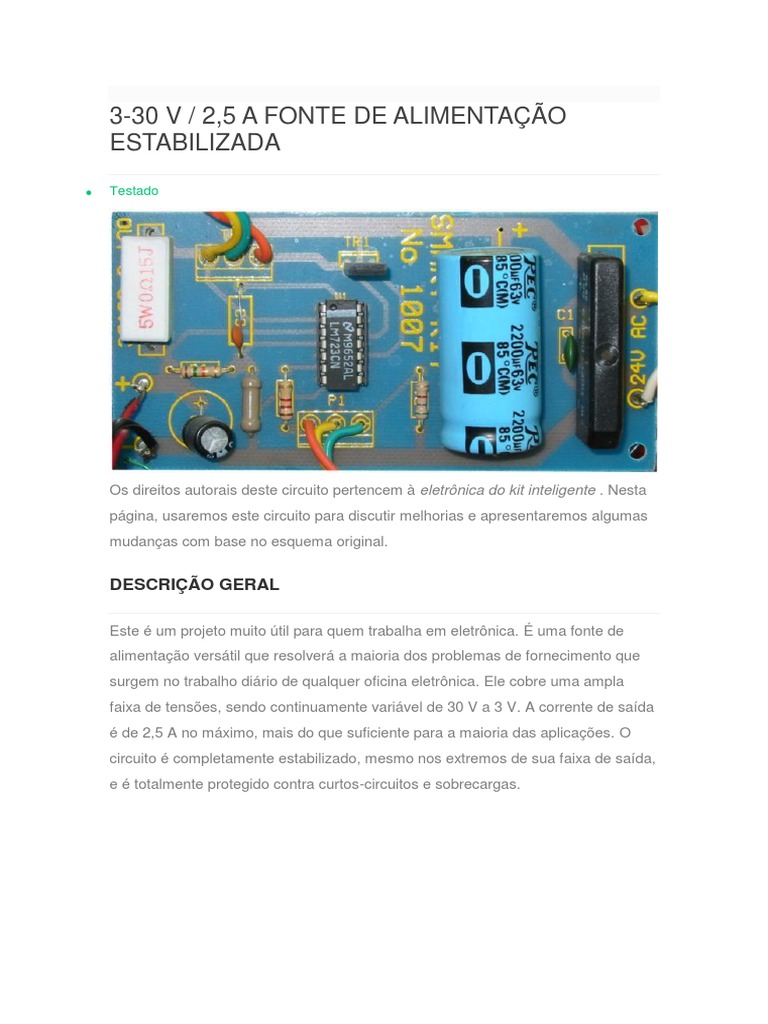

3-30 V / 2,5 A FONTE DE ALIMENTAÇÃO

ESTABILIZADA
 Testado

Os direitos autorais deste circuito pertencem à eletrônica do kit inteligente . Nesta

página, usaremos este circuito para discutir melhorias e apresentaremos algumas
mudanças com base no esquema original.

DESCRIÇÃO GERAL

Este é um projeto muito útil para quem trabalha em eletrônica. É uma fonte de
alimentação versátil que resolverá a maioria dos problemas de fornecimento que
surgem no trabalho diário de qualquer oficina eletrônica. Ele cobre uma ampla
faixa de tensões, sendo continuamente variável de 30 V a 3 V. A corrente de saída
é de 2,5 A no máximo, mais do que suficiente para a maioria das aplicações. O
circuito é completamente estabilizado, mesmo nos extremos de sua faixa de saída,
e é totalmente protegido contra curtos-circuitos e sobrecargas.
Especificações técnicas - Características
Tensão de entrada: 24V AC / 3A
Corrente de saída: 2,5 A
Volume de saída: 3-30V DC
COMO FUNCIONA

A fonte de alimentação está usando um IC ESTABILIZADOR DE TENSÃO bem

conhecido e bastante popular, o LM 723. O IC pode ser ajustado para tensões de
saída que variam continuamente entre 2 e 37 VCC e tem uma corrente nominal de
150 mA, é claro que é muito baixa para qualquer uso sério. Para aumentar a
capacidade de manuseio de corrente do circuito, a saída do IC é usada para
acionar um par de Darlington formado por dois transistores de potência, o BD 135
e o 2N 3055. O uso dos transistores para aumentar a saída máxima de corrente
limita a faixa das tensões de saída um pouco e é por isso que o circuito foi
projetado para operar de 3 a 30 VCC. O resistor R5 que você vê conectado em
série à saída da fonte é usado para proteger o circuito contra sobrecarga. Se uma
corrente excessivamente grande fluir através de R5, a tensão através dela
aumenta e qualquer tensão maior que 0,3 V através dela tem como resultado
interromper o fornecimento, protegendo-o efetivamente de sobrecargas. Esse
recurso de proteção é construído no LM 723 e a queda de tensão em R5 é
detectada pelo próprio IC entre os pinos 2 e 3. Ao mesmo tempo, o IC está
comparando continuamente a tensão de saída com sua referência interna e se a
diferença exceder o projetista Padrões s corrige-o automaticamente. Isso garante
grande estabilidade sob diferentes cargas. O potenciômetro P1 é usado para
ajustar a tensão de saída no nível desejado. Se a faixa completa de 3 a 30 V for
desejada, use um transformador de rede com um enrolamento secundário com
uma classificação de pelo menos 24 V / 3 A. Se a saída de tensão máxima não for
desejada, é claro que você pode usar um transformador com uma saída de tensão
secundária mais baixa. (No entanto, uma vez retificada, a tensão no capacitor C2
deve exceder de 4-5 volts a saída máxima esperada do circuito.

CONSTRUÇÃO

Antes de mais, vamos considerar alguns princípios básicos na construção de

circuitos eletrônicos em uma placa de circuito impresso. A placa é feita de um
material isolante fino revestido com uma fina camada de cobre condutor, que é
moldada de modo a formar os condutores necessários entre os vários
componentes do circuito. O uso de uma placa de circuito impresso
adequadamente projetada é muito desejável, pois acelera consideravelmente a
construção e reduz a possibilidade de cometer erros. As placas Smart Kit também
são pré-perfuradas e com o contorno dos componentes e sua identificação
impressa no lado do componente para facilitar a construção. Para proteger a placa
durante o armazenamento da oxidação e garantir que ela chegue a você em
perfeitas condições, o cobre é estanhado durante a fabricação e coberto com um
verniz especial que a protege da oxidação e facilita a solda. Soldar os
componentes na placa é a única maneira de construir seu circuito e, da maneira
como você faz, depende muito do seu sucesso ou fracasso. Este trabalho não é
muito difícil e, se você seguir algumas regras, não terá problemas. O ferro de
soldar que você usa deve ser leve e sua potência não deve exceder os 25 Watts. A
ponta deve estar bem e deve ser mantida limpa o tempo todo. Para esse fim, são
muito úteis esponjas especialmente feitas, que são mantidas úmidas e, de tempos
em tempos, você pode limpar a ponta quente para remover todos os resíduos que
tendem a se acumular nela. Soldar os componentes na placa é a única maneira de
construir seu circuito e, da maneira como você faz, depende muito do seu sucesso
ou fracasso. Este trabalho não é muito difícil e, se você seguir algumas regras, não
terá problemas. O ferro de soldar que você usa deve ser leve e sua potência não
deve exceder os 25 Watts. A ponta deve estar bem e deve ser mantida limpa o
tempo todo. Para esse fim, são muito úteis esponjas especialmente feitas, que são
mantidas úmidas e, de tempos em tempos, você pode limpar a ponta quente para
remover todos os resíduos que tendem a se acumular nela. Soldar os
componentes na placa é a única maneira de construir seu circuito e, da maneira
como você faz, depende muito do seu sucesso ou fracasso. Este trabalho não é
muito difícil e, se você seguir algumas regras, não terá problemas. O ferro de
soldar que você usa deve ser leve e sua potência não deve exceder os 25 Watts. A
ponta deve estar bem e deve ser mantida limpa o tempo todo. Para esse fim, são
muito úteis esponjas especialmente feitas, que são mantidas úmidas e, de tempos
em tempos, você pode limpar a ponta quente para remover todos os resíduos que
tendem a se acumular nela. O ferro de soldar que você usa deve ser leve e sua
potência não deve exceder os 25 Watts. A ponta deve estar bem e deve ser
mantida limpa o tempo todo. Para esse fim, são muito úteis esponjas
especialmente feitas, que são mantidas úmidas e, de tempos em tempos, você
pode limpar a ponta quente para remover todos os resíduos que tendem a se
acumular nela. O ferro de soldar que você usa deve ser leve e sua potência não
deve exceder os 25 Watts. A ponta deve estar bem e deve ser mantida limpa o
tempo todo. Para esse fim, são muito úteis esponjas especialmente feitas, que são
mantidas úmidas e, de tempos em tempos, você pode limpar a ponta quente para
remover todos os resíduos que tendem a se acumular nela.
NÃO lixe ou lixe uma ponta suja ou desgastada. Se a ponta não puder ser limpa,
substitua-a. Existem muitos tipos diferentes de solda no mercado e você deve
escolher uma de boa qualidade que contenha o fluxo necessário em seu núcleo,
para garantir sempre uma junta perfeita.
NÃO use o fluxo de solda além do que já está incluído na sua solda. Excesso de
fluxo pode causar muitos problemas
e é uma das principais causas de mau funcionamento do circuito. Se, no entanto,
você precisar usar um fluxo extra, como é o caso de estanhar fios de cobre, limpe-
o muito bem depois de terminar o trabalho. Para soldar um componente
corretamente, faça o seguinte:
Limpe os fios do componente com um pequeno pedaço de papel de esmeril.
Dobre-os na distância correta do corpo do componente e insira o componente em
seu lugar na placa. Às vezes, você pode encontrar um componente com cabos de
bitola mais pesada que o normal, muito espesso para entrar nos orifícios da placa
de circuito impresso. Nesse caso, use uma mini broca para aumentar ligeiramente
o diâmetro dos furos. Não faça os furos muito grandes, pois isso tornará a
soldagem difícil depois. Pegue o ferro quente e coloque sua ponta no fio
componente enquanto segura a extremidade do fio de solda no ponto em que o fio
sai da placa. A ponta de ferro deve tocar levemente o chumbo acima da placa de
circuito impresso. Quando a solda começa a derreter e a fluir, espere até que
cubra uniformemente a área ao redor do furo e o fluxo ferva e saia por baixo da
solda. Toda a operação não deve demorar mais de 5 segundos. Remova o ferro e
deixe a solda esfriar naturalmente sem soprar ou mover o componente. Se tudo foi
feito corretamente, a superfície da junta deve ter um acabamento metálico
brilhante e suas bordas devem ser suavemente terminadas no condutor do
componente e na pista da placa. Se a solda parecer sem brilho, rachada ou tiver a
forma de uma bolha, você fez uma junta seca e deverá remover a solda (com uma
bomba ou um pavio de solda) e refazê-la. Tome cuidado para não superaquecer
os trilhos, pois é muito fácil levantá-los do quadro e quebrá-los. Quando você está
soldando um componente sensível, é uma boa prática manter a liderança do lado
do componente da placa com um alicate de ponta longa para desviar o calor que
possa danificar o componente. Certifique-se de não usar mais solda do que o
necessário, pois você corre o risco de causar um curto-circuito nas trilhas
adjacentes na placa, especialmente se elas estiverem muito próximas. Depois de
terminar o trabalho, corte o excesso dos fios dos componentes e limpe a placa
cuidadosamente com um solvente adequado para remover todos os resíduos de
fluxo que ainda possam permanecer nela.
Comece a construir o circuito colocando os pinos na placa e soldando-os. Você
deve ter muito cuidado ao soldar os componentes que transportam correntes
pesadas, pois suas juntas devem suportar a corrente máxima sem aquecer. Solde
o soquete do IC em seu lugar, tomando cuidado para não inseri-lo da maneira
errada e, em seguida, coloque os resistores em seus lugares na placa. O resistor
R5 deve ser soldado de forma a manter seu corpo ligeiramente separado da placa
de circuito impresso para permitir que o ar circule ao redor do componente e esfrie-
o. Continue seu trabalho com os capacitores. Cuidado para não inserir o eletrolítico
da maneira errada. A polaridade é marcada nos capacitores e a placa de circuito
impresso também é marcada de acordo. Insira a ponte retificadora em seu lugar. A
ponte é do tipo de serviço pesado e possui condutores feitos com fio de bitola mais
pesada do que o habitual. Se você tiver alguma dificuldade para inseri-los na placa
de circuito impresso, você pode aumentar os furos com uma mini furadeira. (A
produção automática de placas de circuito impresso exige que todos os orifícios da
placa tenham o mesmo diâmetro).
No entanto, não faça os furos muito amplos, pois você encontrará mais difícil
soldar os fios depois. Solde o TR1 em seu lugar e monte o TR2 no dissipador de
calor seguindo o diagrama e certificando-se de que não há conexão elétrica entre
o dissipador de calor e o transistor. Não esqueça os isoladores e use composto de
transferência de calor entre o corpo do transistor e o dissipador de calor. Usando
fios pesados, conecte TR2 à placa e, finalmente, usando um cabo plano conecte o
potenciômetro com o restante do circuito. Insira o REGULADOR DE TENSÃO no
soquete e sua fonte de alimentação está pronta. Agora, faça uma inspeção final do
seu trabalho para garantir que não haja erros que possam causar muitos
problemas posteriormente. Se tudo estiver correto, você pode conectar a entrada
do circuito (está marcada «24 VCA» na placa) ao enrolamento secundário do
transformador. Conecte um voltímetro aos pinos marcados «OUT 3-30 V» e,
usando um cabo de alimentação, conecte o primário do transformador a uma saída
de energia conveniente. Se tudo foi feito corretamente, o voltímetro deve dar uma
leitura e girar o potenciômetro deve fazê-lo mudar.
Pequenas variações das tensões mínima e máxima especificadas são normais,
são causadas pelas tolerâncias dos componentes e não devem lhe
preocupar. Embora o circuito funcione com baixas tensões e seja bastante seguro
tocar em qualquer parte enquanto estiver em operação, ele precisa de um
transformador de rede para fornecer essa baixa tensão e o primário do
transformador está conectado à rede, o que o torna muito perigoso. A melhor idéia
é usar um gabinete para tudo, a fim de criar uma fonte de alimentação completa e
independente para seus experimentos. O Smart Kit também faz um estojo
adequado para esse suprimento com um painel frontal impresso, pronto para os
conectores de saída, interruptores, porta-fusíveis e instrumentos do painel.
Lista de peças
R1 = 560R 1 / 4W C1 = 100nF
C2 = 2200uF 35-
R2 = 1,2 K 1 / 4W
40V
R3 = 3,9 K 1 / 4W C3 = 100 pF
C4 = 100uF /
R4 = 15K 1 / 4W
35V
R5 = 0,15R 5W

D = B40 C3300 / 2200, ponte retificadora

3A
P1 = potenciômetro de
TR1 = BD 135
10K
IC = LM723 TR2 = 2N3055
CUIDADO

Este circuito funciona a partir da rede elétrica e há 220 VAC pré-enviados em

algumas de suas partes. Tensões acima de 50 V são PERIGOSAS e podem até
ser letais. Para evitar acidentes fatais para você ou seus familiares, observe o
seguinte
regras:
 NÃO trabalhe se estiver cansado ou com pressa, verifique tudo antes de conectar
seu circuito à rede elétrica e esteja pronto para desconectá-lo se algo parecer
errado.
 NÃO toque em nenhuma parte do circuito quando estiver com energia.
 NÃO deixe os cabos de alimentação expostos. Todos os cabos de alimentação
devem estar bem isolados. -NÃO mude os fusíveis por outros de classificação
mais alta ou substitua-os por fios ou folhas de alumínio.
 NÃO trabalhe com as mãos molhadas. -Se estiver usando uma corrente, colar ou
qualquer coisa que possa estar pendurada e toque em uma parte exposta do
circuito, TENHA CUIDADO. USE SEMPRE um cabo de alimentação correto com o
plugue correto e aterre seu circuito corretamente. Se o gabinete do seu projeto for
feito de metal, verifique se ele está devidamente aterrado. Se possível, use um
transformador de rede com uma proporção de 1: 1 para isolar seu circuito da rede
elétrica. Ao testar um circuito que funciona fora da rede elétrica, use sapatos com
sola de borracha, fique em um piso seco e não condutor e mantenha uma mão no
bolso ou nas costas. Se você tomar todas as precauções acima, estará reduzindo
ao mínimo os riscos que está assumindo e, dessa forma, estará se protegendo e
com os que estão ao seu redor. Um dispositivo cuidadosamente construído e bem
isolado não representa nenhum perigo para o usuário. Cuidado:
Aqui estão algumas fotos desta fonte terminadas e instaladas em uma caixa.
PCB
