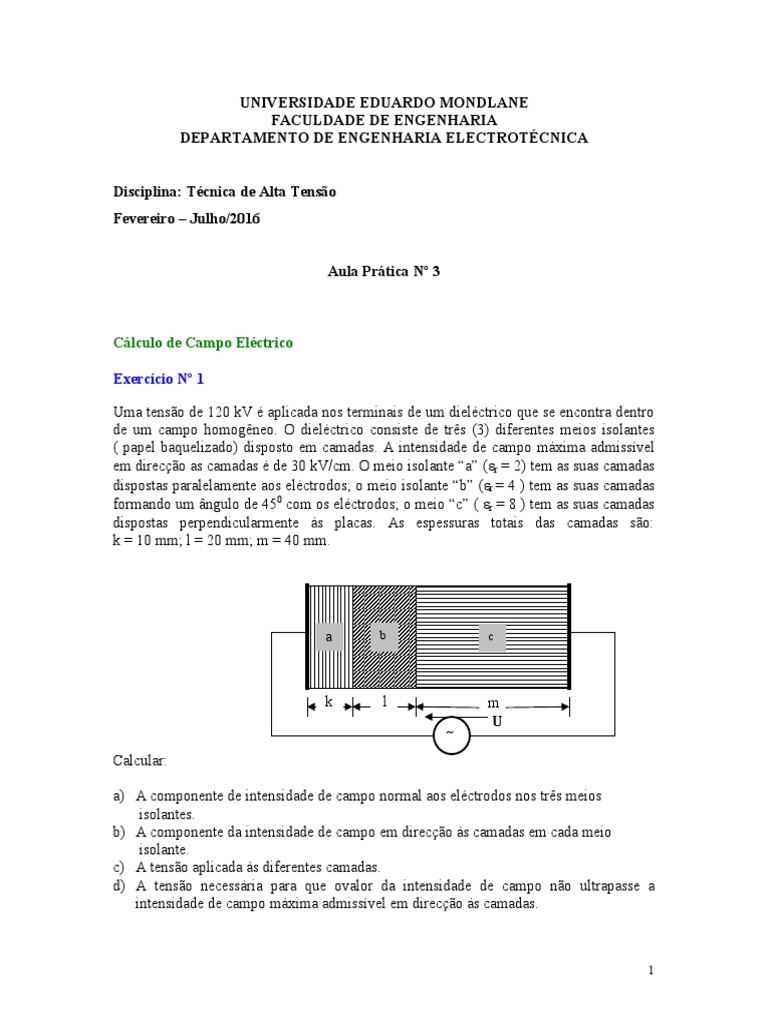

UNIVERSIDADE EDUARDO MONDLANE

FACULDADE DE ENGENHARIA
DEPARTAMENTO DE ENGENHARIA ELECTROTÉCNICA

Disciplina: Técnica de Alta Tensão

Fevereiro – Julho/2016

Aula Prática Nº 3

Cálculo de Campo Eléctrico

Exercício Nº 1

Uma tensão de 120 kV é aplicada nos terminais de um dieléctrico que se encontra dentro
de um campo homogêneo. O dieléctrico consiste de três (3) diferentes meios isolantes
( papel baquelizado) disposto em camadas. A intensidade de campo máxima admissível
em direcção as camadas é de 30 kV/cm. O meio isolante “a” (r = 2) tem as suas camadas
dispostas paralelamente aos eléctrodos; o meio isolante “b” (r = 4 ) tem as suas camadas
formando um ângulo de 450 com os eléctrodos; o meio “c” ( r = 8 ) tem as suas camadas
dispostas perpendicularmente às placas. As espessuras totais das camadas são:
k = 10 mm; l = 20 mm; m = 40 mm.

a b c

k l m
U

Calcular:

a) A componente de intensidade de campo normal aos eléctrodos nos três meios

isolantes.
b) A componente da intensidade de campo em direcção às camadas em cada meio
isolante.
c) A tensão aplicada às diferentes camadas.
d) A tensão necessária para que ovalor da intensidade de campo não ultrapasse a
intensidade de campo máxima admissível em direcção às camadas.

1
Exercício Nº 2

Duas placas de meio isolante em camadas “1” e “2” ( r1 = 4; r2 = 2; f = 50 Hz ) com
comprimento infinito são colocadas num campo electrostático homogêneo no ar com uma
inclinação de 600 em relação ao vector campo eléctrico cuja intensidade é de 20 kV/cm.
A rigidez dieléctrica das duas placas é de 20 kV/cm em direcção e de 200 kV/cm
perpendicularmente à direcção das camadas.

E
60 0

Direcção
Camada 1

Direcção
Camadas 2

Calcular:

a) A componente da intensidade de campo na placa “1” perpendicular à direcção das

camadas.
b) A componente da intensidade de campo na placa “2” em direcção as camadas.
c) A intensidade de campo para o inicio de descargas parciais na placa mais esforçada.

Exercício Nº 3

Uma linha aérea de 110kV deve atravessar uma parede (potencial de terra) para entrar
numa subestação interior. O condutor é de cobre e tem uma secção de 120 mm2.

a) Calcular o diâmetro interno da bucha no caso em que a bucha é de cerâmica com

uma rigidez dieléctrica de 16 kV/cm.

b) Para diminuir as dimensões da bucha, fabrica-se uma outra com mesmo material mas
várias camadas cilíndricas cujos contornos são superfícies condutoras (bucha
capacitiva). Calcular o número de camadas necessárias se a espessura de cada camada
for de 2 cm.
