MT00313 - REV.

A
EMISSÃO 02, SETEMBRO 2015
Página 1 de 8

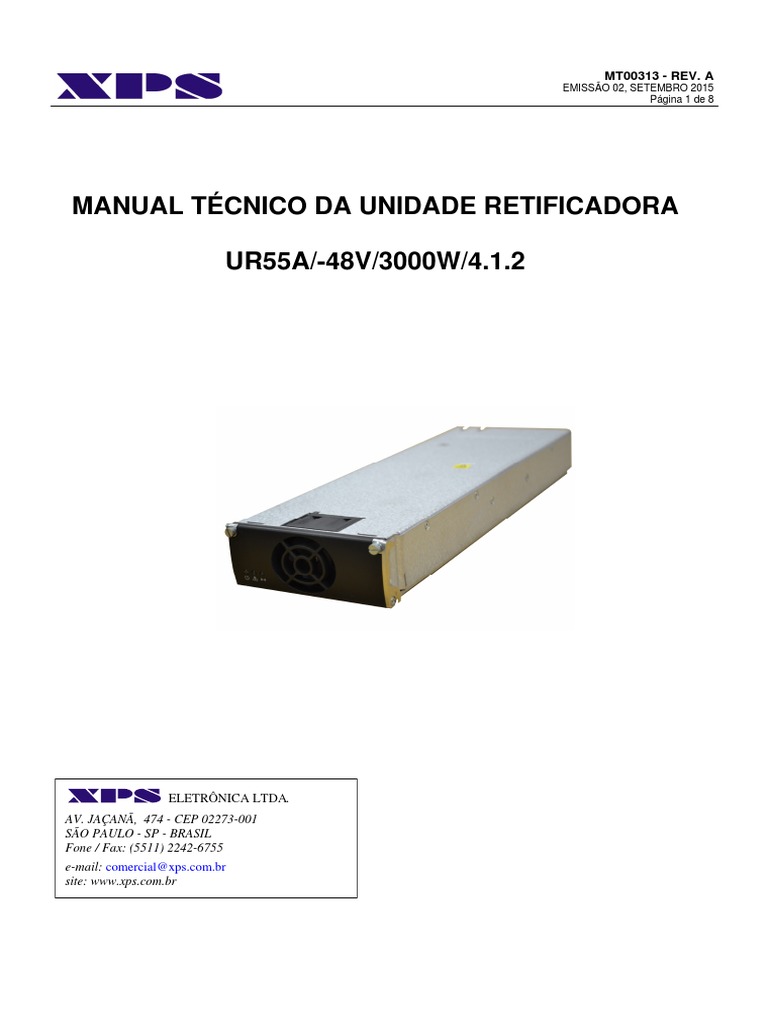

MANUAL TÉCNICO DA UNIDADE RETIFICADORA

UR55A/-48V/3000W/4.1.2

ELETRÔNICA LTDA.
AV. JAÇANÃ, 474 - CEP 02273-001
SÃO PAULO - SP - BRASIL
Fone / Fax: (5511) 2242-6755
e-mail: comercial@xps.com.br
site: www.xps.com.br
 MT00313 - REV. A
EMISSÃO 02, SETEMBRO 2015
Página 2 de 8

CONTROLE DE REVISÕES:

REVISÃO DESCRIÇÃO DA ALTERAÇÃO

A Emissão inicial

ELABORADO POR: APROVADO POR:

Douglas Luis César

 MT00313 - REV. A
EMISSÃO 02, SETEMBRO 2015
Página 3 de 8

Índice
1. Caracteristicas ................................................................................................................................................ 4
2. Especificações ................................................................................................................................................ 4
3. Principio de operação..................................................................................................................................... 5
4. Dimensional mecânico ................................................................................................................................... 6
5. DIAGRAMA DE POTêNCIA ............................................................................................................................. 7
6. GARANTIA ....................................................................................................................................................... 8
 MT00313 - REV. A
EMISSÃO 02, SETEMBRO 2015
Página 4 de 8

1. CARACTERISTICAS

• Alta densidade de potência com alta eficiência.

• Conexão do tipo “hot swap”, pode ser removida sem desligar o sistema.
• Filtro de entrada para diminuir o EMI.
• Fator de potência ativo e baixa distorção harmônica de entrada.
• Circuito de chaveamento ressonante LLC, proporcionando alto rendimento.
• Limite de potência na saída 3000 W.
• Limite de corrente CC de saída e curto circuito.
• Proteção contra sub e sobre tensão de entrada.
• Proteção contra sobre tensão de saída.
• Circuito de controle de temperatura e ventilação. A velocidade de rotação do ventilador aumenta com o
aumento da temperatura. Se o ventilador para de girar e a temperatura interna aumentar excessivamente,
a unidade retificadora é desligada. O tempo de vida do ventilador é mais longo com o controle de veloci-
dade.
• Proteção da saída por fusível.
• Proteção da entrada por fusível em ambas as fases.
• Circuito de proteção para desconectar a tensão de entrada quando entrar em uma região perigosa.
• Ventilação frontal.
• Altura de 1U.
• Controle e supervisão através de interface CAN BUS.

2. ESPECIFICAÇÕES

UR55A/-48V/3000W/4.1.2 Observações
Tensão de entrada 220 VCA (Monofásico ou Bifásico)
Faixa de operação 85 a 300 VCA Com redução da corrente de saída
Faixa de operação 185 a 300 VCA Com corrente nominal
Frequência 45 a 65 Hz
Com tensão de nominal de entrada
Corrente de entrada 17.4 Arms
e máxima corrente de saída
Tensão de partida ≥ 85 VCA
Corrente de Inrush ao ligar ≤ 28 A
Fator de potência ˃0.99 Com 50% de carga ou mais
˂ 170 VCA Acende o Led vermelho (desliga)
Sub tensão de entrada
˂ 80 ±10 VCA
˃ 305±10 VCA Acende o Led vermelho (desliga)
Sobre tensão de entrada
˂290±10 VCA
Tensão de saída 53,5 VCC (±0,15 VCC)
Faixa de ajuste da tensão de saída 43,2 a 58 VCC
Com faixa de tensão de entrada
Corrente nominal de saída 56.6 A ±0.5 A
176 a 290 VCA
Máxima corrente de saída 53.5A 53.5 A
Regulação da tensão de saída ≤ 1%
Rendimento 93.5% Máximo 95%, com 75% de carga
Equalização da corrente de saída ≤ 5%
 MT00313 - REV. A
EMISSÃO 02, SETEMBRO 2015
Página 5 de 8

Regulação dinâmica da tensão de

≤ 200 mVpp
saída
Ripple de saída ≤ 100 mVpp
Ruído psofométrico ≤ 2 mV
Com corrente constante e tensão
Hold-up time ˃ 10 ms
de saída entre 53.5 a 43.2 V.
Sobre tensão de saída 59 ±1 VCC
Com tensão nominal de entrada e
Ruído acústico < 55 dBA
100 % de carga
Temperatura de operação -40 a +75º C
Temperatura para armazenamento -40 a +85º C
Umidade relativa do ar ≤ 95% sem condensação
40x40x28mm, duplo rolamento, vida
Ventilador útil > 70.000 horas @ 40 º C, 65%
de umidade.
MTBF ˃ 300.000 horas (T. ambiente 25ºC)
Nível de proteção IP20
Altura: 41,3mm; Largura: 107,9mm;
Dimensões
profundidade: 325.4mm
Peso 1,95 kg

3. PRINCIPIO DE OPERAÇÃO

A UR55A/-48V/3000W/4.1.2 consiste em um circuito retificador de entrada com partida suave, o PFC circuito ativo
que faz a correção do fator de potência, PWM de alta frequência de chaveamento para a conversão de tensão
CC/CC, circuito de controle para a regulação da tensão de saída e o limite de corrente de saída, interface de co-
municação inteligente, circuito de filtro e retificação da saída.
O diagrama do princípio de funcionamento é mostrado na figura abaixo:

Circuito Circuito Conversor Filtro de

Saída CC
Tensão CA

retificador PFC PWM CC/CC

de entrada

saída
e filtro

Controle Circuito de
digital controle do
PFC PWM
 MT00313 - REV. A
EMISSÃO 02, SETEMBRO 2015
Página 6 de 8

4. DIMENSIONAL MECÂNICO
 MT00313 - REV. A
EMISSÃO 02, SETEMBRO 2015
Página 7 de 8

5. DIAGRAMA DE POTÊNCIA
 MT00313 - REV. A
EMISSÃO 02, SETEMBRO 2015
Página 8 de 8

6. GARANTIA

A garantia de fábrica do produto é de um ano a contar a partir da data de emissão da nota fiscal de venda.
O uso indevido do equipamento, assim como operação, manutenção não adequadas, cancelam automaticamente
a garantia.
