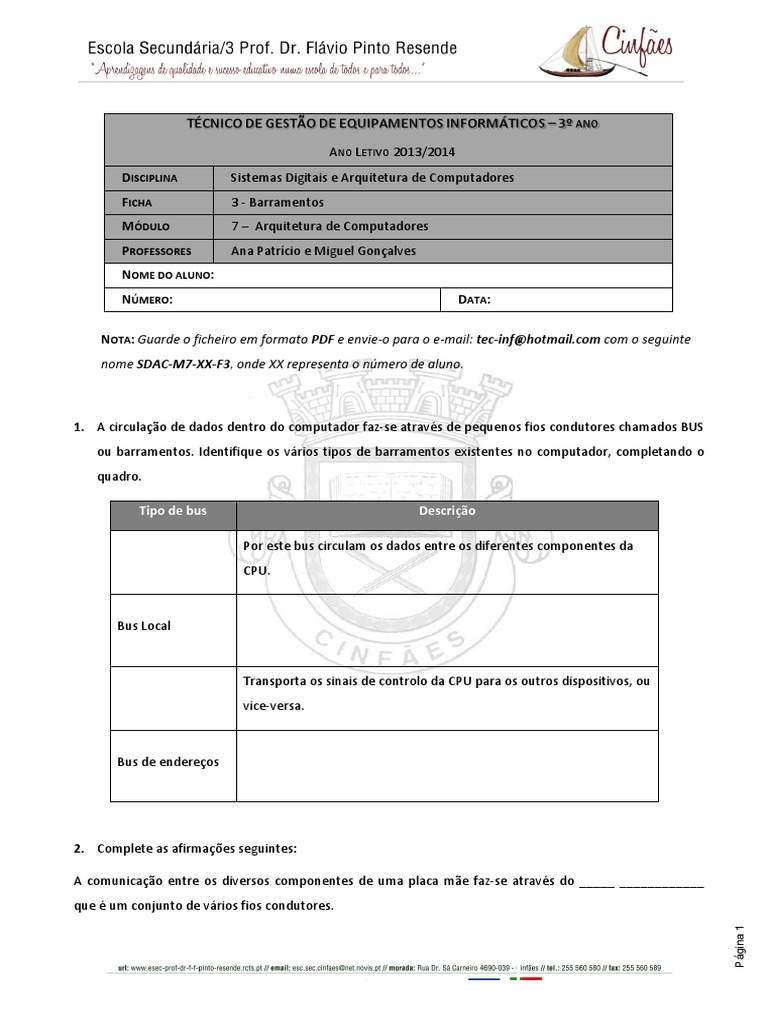

TÉCNICO  DE  GESTÃO  DE  EQUIPAMENTOS  INFORMÁTICOS  –  3º  ANO

ANO  LETIVO  2013/2014


DISCIPLINA   Sistemas  Digitais  e  Arquitetura  de  Computadores

FICHA       3  -­‐  Barramentos
MÓDULO   7  –    Arquitetura  de  Computadores
PROFESSORES   Ana  Patrício  e  Miguel  Gonçalves
NOME  DO  ALUNO:
NÚMERO:     DATA:

NOTA:  Guarde  o  ficheiro  em  formato  PDF  e  envie-­‐o  para  o  e-­‐mail:  tec-­‐inf@hotmail.com  com  o  seguinte
nome  SDAC-­‐M7-­‐XX-­‐F3,  onde  XX  representa  o  número  de  aluno.

1. A   circulação   de   dados   dentro   do   computador   faz-­‐se   através   de   pequenos   fios   condutores   chamados   BUS
ou  barramentos.  Identifique  os  vários  tipos  de  barramentos  existentes  no  computador,  completando  o
quadro.

Tipo  de  bus   Descrição

Por  este  bus  circulam  os  dados  entre  os  diferentes  componentes  da

CPU.


Bus  Local


Transporta  os  sinais  de  controlo  da  CPU  para  os  outros  dispositivos,  ou

vice-­‐versa.


Bus  de  endereços


2. Complete  as  afirmações  seguintes:

A   comunicação   entre   os   diversos   componentes   de   uma   placa   mãe   faz-­‐se   através   do   _____   ____________
que  é  um  conjunto  de  vários  fios  condutores.
Página 1
 Quando  a  CPU  pretende  comunicar  com  um  dispositivo  de  I/O,  é  enviado  pelo  BUS  de  _______  _______  o
endereço   do   dispositivo   com   que   este   pretende   comunicar.   A   informação   circula   através   do
________________________.

Quando   o   processador   necessita   de   ler   ou   gravar   dados   na   memória   RAM,   tem   de   colocar   no
______________  o  código  da  operação  que  vai  realizar.

3. Complete  os  espaços  em  branco  das  seguintes  frases,  relativamente  aos  barramentos.

a) O   ______________   permite   a   circulação   dos   dados   entre   os   diversos   componentes   de   um   sistema

informático.   Podemos   distinguir   dois   tipos   de   barramento:   _______________________   e

__________________________.

b) Barramento  ______________,  que  interliga  a  Unidade  Central  de  Processamento  (CPU)  à  memória;

c) Barramento   de   ___________________   ou   barramento   de   expansão,   que   interliga   todos   os   dispositivos

externos  ao  barramento  local.

d) Existem   três   tipos   relativamente   ao   tipo   de   dados   que   neles   circula)   de   barramento   no   interior   do

computador  (na  placa-­‐mãe)  que  são:  ________________,  _________________  e  ________________.

e) É   importante   não   confundir   barramento   com   __________   de   expansão.   O   slot   de   expansão   é   um   local   de

____________  de  dispositivos  com  o  objetivo  de  _____________  o  computador.  O  barramento  é  a  entrada
que   permite   a   comunicação   com   o   processador   e   que   é   partilhado   por   todos   os   dispositivos   a   ele   ligado.
Assim,   são   de   salientar   as   seguintes   arquiteturas:   ______________,   ______________,   ______________,
______________,   ______________,   ______________,   ______________,   ______________   e
______________.

f) ________  (Industry  Standard  Architecture)  foi  a  designação  dada  ao  barramento  utilizado  nos  primeiros
computadores   pessoais.   Inicialmente   definido   como   um   barramento   de   _____   bit   (número   de   bits   que
circulam   no   barramento   de   cada   vez)   designado   por   ISA   ________,   foi   mais   tarde   expandido   para   16   bit,
designado  por  ISA  ______.
Página 2


g) O   barramento   _______   _____   caraterizava-­‐se   por   ser   síncrono   com   o   processador   (o   barramento

trabalhava  exatamente  à  mesma  frequência  que  o  processador),  por  ter  uma  largura  de  8  bit  e  uma  taxa  de
transferência  de  até  8  MByte/s.

h) O   barramento   _____   _____   não   é   síncrono   com   o   CPU:   trabalha   sempre   a   8   MHz,   enquanto   que   a

velocidade  da  CPU  varia.  Este  barramento  tem  16  bit  de  largura  e  uma  taxa  de  transferência  até  16  MByte/s.

i) ________   (Micro   Channel   Architecture)   trata-­‐se   de   um   barramento   exclusivo   da   IBM,   criado   para
transportar  32  bit.  Os  processadores  386  e  486  trabalhavam  palavras  binárias  de  32  bit  e  o  barramento  ISA
tornava-­‐se  muito  lento,  então  a  IBM  lançou  este  _______________.  Esta  nova  arquitetura  de  barramento  era
significativamente  mais  rápida  do  que  o  barramento  _________.  Entretanto  as  placas  de  expansão  ISA  não
eram  compatíveis  com  o  barramento  ___________,  tendo  a  IBM  quebrado  a  tendência  da  compatibilidade
ascendente.  Facto  que  não  interessava  aos  restantes  _______________.

j) _________  (Extended  Industry  Standard  Architecture)  foi  um  barramento  de  32  bit  e  velocidade  de  8  MHz
criado  por  alguns  fabricantes  para  fazer  frente  à  exclusividade  do  MCA.  A  taxa  de  ___________  chegava  a  32
MB/s.

k) O  barramento  ________    era  100%  compatível  com  o  ___________  (uma  placa  instalada  num  barramento

ISA  poderia  ser  instalada  num  EISA),  o  que  veio  prejudicar  a  velocidade  de  transmissão  através  dele  porque
se  tinha  que  manter  a  frequência  de  funcionamento  do  barramento  ISA.

l) O   barramento   EISA,   para   além   de   outras   melhorias   relativas   ao   ISA,   possuía   a   possibilidade   de
_______________   automática,   técnica   que   mais   tarde   veio   a   ser   designada   por   PnP   (_____   ______
________).   O   conceito   de   PnP   (Plug   and   Play)   em   português,   ________   e   _________,   é   uma   norma   de
interligação  de  dispositivos  ____________  que  facilita  a  ___________  e  ___________  ligação  destes  ao  resto
do  _____________.  Associado  a  este  barramento  podemos  ainda  encontrar,  nos  computadores  do  final  da
década  de  __________,  slots  de  expansão  EISA.

m) _________   (VESA   Local   Bus)   para   desviar   o   tráfego   mais   intenso,   como   o   vídeo,   a   VESA   (Video   Electronics

Standart   Association),   uma   associação   sem   fins   lucrativos   de   fabricantes   de   placas   gráficas,   construiu   um
Página 3
 barramento  ________  conectado  diretamente  ao  barramento  da  CPU.  Este  barramento  foi  criado  tendo  em
vista   o   aumento   da   ____________   de   transferência   de   dados   entre   a   placa   de   CPU   e   a   placa   __________
(Super  Vídeo  Graphics  Array).

n) _______  (Peripheral  Component  Interconnect)  em  paralelo  com  o  desenvolvimento  do  VLB,  a  Intel  liderou

a  criação  de  um  grupo  de  trabalho,  conhecido  por  PCI  Special  Interest  Group,  com  o  objetivo  de  ultrapassar
as  limitações  dos  barramentos  _____  e  _________  .

o) ______  (Accelerated  Graphics  Port)  trata-­‐se  de  um  barramento  dedicado  a  placas  ______________.

p) USB   (________   _______   _______)   trata-­‐se,   atualmente,   do   barramento   com   mais   utilização,   por   várias

razões:  é  efetivamente,  e  cada  vez  mais,  um  barramento  ____________;  possibilita  taxas  de  transmissão  de
dados   da   ordem   de   12   MB/s   (versão   1.0   e   1.1)   e   480   Mb/s   (na   versão   2.0);   possibilita   a   ligação   de
___________   mesmo   com   o   computador   ligado;   permite   a   ligação   até   127   periféricos   numa   porta   USB
através  de  dispositivos  de  ______________  -­‐  hubs  de  USB.

q) É   importante   referir   que   quantos   mais   dispositivos   tivermos   a   funcionar   em   cima   do   barramento   USB,

menor  se  torna  a  taxa  de  transmissão  entre  cada  um  deles  e  o  processador,  dado  que  a  _________  de  banda
total   é   dividida   por   __________.   Atualmente,   estão   no   mercado   ___________,   _________,   _________,
__________,  ___________  e  muitos  outros  dispositivos  USB.

r) O  barramento  FireWire  é  relativamente  recente  em  computadores  pessoais.  Este  barramento  é  designado
por   High   Performance   Serial   Bus.   Atualmente,   o   FireWire,   com   a   norma   IEEE   1394b,   irá   permitir   a
transferência   de   dados   a   velocidades   a   partir   dos   800   Mbps.   Uma   característica   importante   do   padrão
_________  é  que  ele  permite  transmitir  dados  com  velocidade  predefinida,  independentemente  de  se  estar
a  transmitir  em  __________  outros  dados  por  rede,  sendo  uma  ótica  opção  para  transmissão  de  dados  em
tempo  ___________.

s) O   barramento   ________   é   um   barramento   sem   fios:   a   comunicação   é   feita   através   de   luz

______________,   da   mesma   forma   como   acontece   na   comunicação   do   controlo   remoto   de   televisão.

Podemos  ter  até  126  periféricos  IrDA  interligados  na  mesma  _________.
Página 4


t) É   muito   comum   o   notebooks   possuírem   uma   porta   ________;   podemos   assim,   transferir   dados   de   um
notebook   para   outro.   O   barramento   IrDA   pode   também   ser   utilizado   para   ligar   outros   tipos   de
______________  sem  fios  ao  computador,  tais  como  o  teclado  e  o  rato.
