Relatório 1 - Final

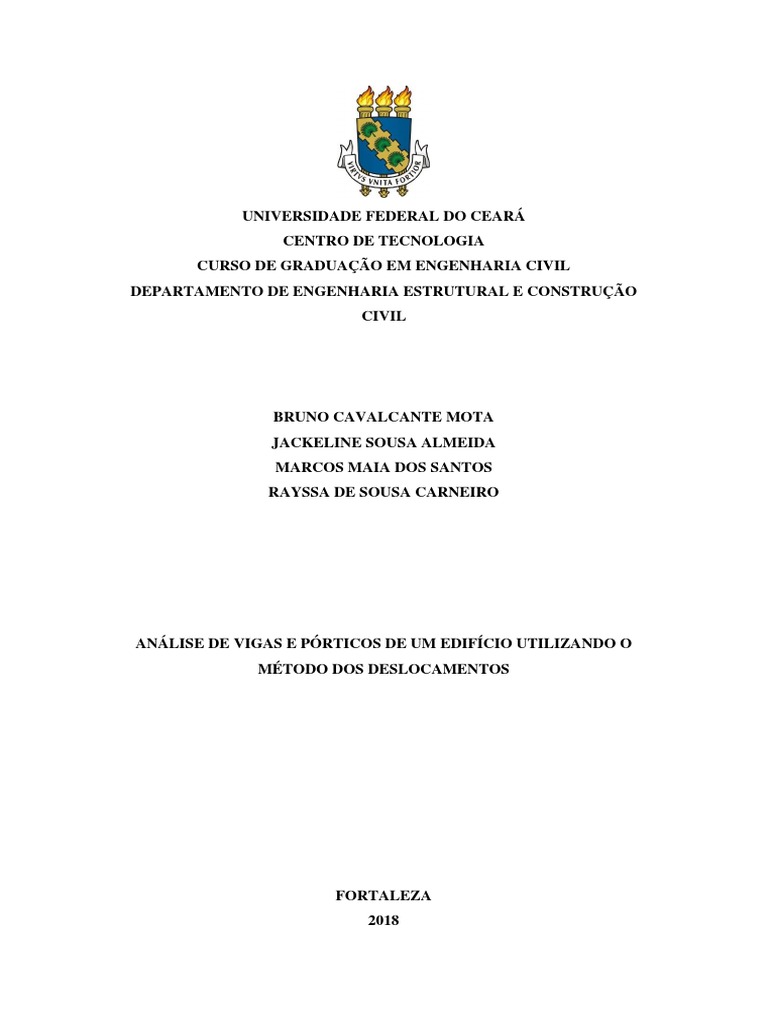

UNIVERSIDADE FEDERAL DO CEARÁ
CENTRO DE TECNOLOGIA
CURSO DE GRADUAÇÃO EM ENGENHARIA CIVIL
DEPARTAMENTO DE ENGENHARIA ESTRUTURAL E CONSTRUÇÃO
CIVIL
BRUNO CAVALCANTE MOTA

JACKELINE SOUSA ALMEIDA
MARCOS MAIA DOS SANTOS
RAYSSA DE SOUSA CARNEIRO
ANÁLISE DE VIGAS E PÓRTICOS DE UM EDIFÍCIO UTILIZANDO O

MÉTODO DOS DESLOCAMENTOS
FORTALEZA
2018
BRUNO CAVALCANTE MOTA
JACKELINE SOUSA ALMEIDA
MARCOS MAIA DOS SANTOS
RAYSSA DE SOUSA CARNEIRO
ANÁLISE DE VIGAS E PÓRTICOS DE UM EDIFÍCIO UTILIZANDO O MÉTODO

DOS DESLOCAMENTOS
Trabalho apresentado para obtenção

parcial de nota na disciplina Análise de
Estruturas II do curso de graduação em
Engenharia Civil da Universidade
Federal do Ceará
Prof. João Batista Marques de Sousa

Junior, Dr.
FORTALEZA
2018
SUMÁRIO
1. INTRODUÇÃO ...................................................................................................... 5
2. OBJETIVOS ........................................................................................................... 6
3. METODOLOGIA................................................................................................... 6
4. DETERMINAÇÃO DAS CARGAS, DIMENSIONAMENTO E
LANÇAMENTO ESTRUTURAL ................................................................................ 7
5. APLICAÇÕES DOS MODELOS PARA ANÁLISE DA ESTRUTURA .......... 9
5.1. Modelo de Viga Contínua................................................................................ 9
5.1.1. Análise da viga V14 ................................................................................... 9
5.1.2. Análise da viga V23 ................................................................................. 19
5.2. Modelo de viga contínua com apoios elásticos com rigidez equivalente aos
pilares......................................................................................................................... 30
5.2.1. Análise da viga V14 ................................................................................. 30
5.2.2. Análise da viga V23 ................................................................................. 32
5.3. Modelos de pórtico plano indeslocável......................................................... 44
5.3.1. Análise do Pórtico da Viga V14 ............................................................... 44
5.3.2. Análise do Pórtico da Viga V23 ............................................................... 47
5.4. Modelo de pórtico plano deslocável ............................................................. 50
5.4.1. Análise do pórtico da viga V14 ................................................................ 50
5.4.2. Análise do pórtico da viga V23 ................................................................ 54
6. DISCUSSÃO DOS RESULTADOS .................................................................... 58
6.1 Viga contínua sem engastamento elástico com os pilares e viga contínua com
engastamento elástico com os pilares ...................................................................... 58
6.2 Pórticos deslocáveis e Pórticos indeslocáveis ................................................... 58
7. Considerações Finais ............................................................................................ 61
Referências .................................................................................................................... 62
1. INTRODUÇÃO
O Método dos Deslocamentos consiste em um método de análise estrutural bastante
utilizado para análise e dimensionamento de estruturas complexas. O método dos
deslocamentos, também conhecido como método da rigidez, usa a rigidez dos elementos para
formar um sistema de equações, relacionando os deslocamentos com as cargas que atuam na
estrutura.
O Método dos Deslocamentos considera os três grupos de condições básicas da
Análise Estrutural: condições de equilíbrio, condições de compatibilidade entre deslocamentos
e deformações e condições impostas pelas leis constitutivas dos materiais. Entretanto, em
oposição ao Método das Forças, o Método dos Deslocamentos resolve o problema na ordem
inversa: os esforços nas barras da estrutura são obtidos com base nos deslocamentos e nas
matrizes de rigidez de cada elemento isolado, ou seja, neste método determinam-se inicialmente
os deslocamentos e indiretamente, a partir destes, os esforços.
Um princípio utilizado no método é a Superposição de Efeitos, envolvendo as ações
externas, que são conhecidas, e uma estrutura cineticamente estática, artificialmente criada para
alterar o modelo original, de tal modo que seus deslocamentos sejam nulos. O primeiro passo é
determinar o número de deslocabilidades, de nós desconhecidos ou graus de liberdade e
construir a estrutura restringida (com seu carregamento externo, incluindo efeitos de
temperatura e deslocamentos de apoio) proporcionando um número correspondente de vínculos
artificiais, na qual todos os deslocamentos de nós são nulos. O segundo passo é analisar a
estrutura restringida, para valores unitários de deslocamentos dos nós desconhecidos, e
determinar as ações pertinentes, que são as ações correspondentes aos nós desconhecidos, ações
de extremidade e reações de apoio. Ao final da análise determinam-se as deslocabilidades e
com a utilização do Princípio da Superposição determinam-se os esforços seccionais da
estrutura.
O presente trabalho tem como objetivo se utilizar do Método dos Deslocamentos
para analisar a estrutura de um edifício, realizando cálculos manuais e comparando-os com a
solução do software Ftool que também se utiliza do método em sua programação Além disso
será discutida a análise de um pórtico sujeito a diferentes condições de apoio, ou seja, a estrutura
será analisada por quatro modelos distintos: o de viga continua, de viga contínua com apoios
elásticos para simular a rigidez dos pilares, o de pórtico plano indeslocável e o de pórtico plano
deslocável com seus respectivos esforços e flechas. Ao final de todo esse processo serão feitas
as devidas comparações das soluções obtidas
5
2. OBJETIVOS
Realizar a análise estrutural das vigas V14 e V23 do projeto apresentado no Anexo
A -Planta Baixa do Bloco 707, aplicando o Método dos Deslocamentos sob o modelo de viga
contínua, de viga contínua com engates elásticos para os pilares e comparar com os valores
obtidos na aplicação das vigas analisadas em pórtico plano indeslocável e pórtico plano
deslocável.
3. METODOLOGIA
No método dos deslocamentos as incógnitas iniciais são os deslocamentos dos nós
oriundos da discretização da estrutura em análise e escolhidos de maneira adequada. Seus
resultados são obtidos através da solução de um sistema de equações algébricas lineares de
equilíbrio. Os deslocamentos são nomeados como um grau de liberdade, e sua quantificação
grau de indeterminação cinemática.
Designaremos por indeterminação cinemática o número de restrições (vínculos)
necessárias para eliminar os deslocamentos dos nós da estrutura. Por outras palavras, diremos
que o grau de indeterminação cinemática é a soma dos graus de liberdade independentes, de
todos os nós da estrutura, inclusive os apoios.
A metodologia para a análise de uma estrutura pelo método dos deslocamentos inicia-
se com a determinação do grau de indeterminação cinemática e escolhe-se um sistema de
coordenadas de modo a poder-se identificar a posição e a direção dos deslocamentos dos nós.
Em seguida são introduzidas forças de restrição que impedem os deslocamentos dos nós (as
forças são do mesmo tipo, sentido e direção dos deslocamentos impedidos).
Depois determinam-se as forças de restrição somando as forças de fixação dos
extremos das barras convergentes nos nós, tais forças devem impedir os deslocamentos para
qualquer tipo de ação externa quer sejam cargas, variações de temperatura, deslocamentos
prescritos, etc. Estas ações podem ser consideradas separadamente ou em conjunto.
Se na estrutura que está a ser analisada existir aí algum deslocamento prescrito, por
exemplo, um assentamento de apoio, as forças de restrição correspondentes ao impedimento
deste deslocamento devem ser consideradas nesta etapa. Determina-se ainda nesta fase os
esforços internos nas barras correspondentes as forças de restrição. Depois segue-se para a
análise da estrutura considerada deformada de tal modo que numa das coordenadas
generalizadas o deslocamento seja unitário e nulo em todas as outras. As forças necessárias para
levar a estrutura a esta configuração são então calculadas sendo o procedimento repetido para
cada uma das restantes coordenadas as generalizadas (restrições impostas inicialmente).
6
Logo em seguida são determinados os deslocamentos necessários para eliminar as
forças de restrição, aplicando a sobreposição dos efeitos para os diversos deslocamentos
impostos e igualando às forças de restrição, por fim, os esforços na estrutura original são obtidos
adicionando aos esforços na estrutura restringida os esforços originados pelos deslocamentos
calculados anteriormente.
A equação de equilíbrio do método tem três constituintes: a matriz de rigidez que é
constituída por seus coeficientes de rigidez, um vetor de deslocamentos e um vetor de forças
externas. Vale ressaltar que devido a independência entre os deslocamentos e considerando
que os vínculos na estrutura impedem o deslocamento de corpo rígido, a matriz de rigidez é não
singular, conduzindo, então, a uma única solução. O produto da matriz de rigidez pelo vetor de
deslocamentos representa as forças restitutivas elásticas desenvolvidas na estrutura deformada,
equilibrando as forças nodais combinadas, no caso o vetor de forças. Tais forças atuam em
configuração deformada entretanto as equações de equilíbrio são desenvolvidas na
configuração deformada assumindo a hipótese da análise com pequenos deslocamentos. Para
as barras retas de seção transversal constante e considerando nulo o efeito das deformações
devido ao esforço cortante os coeficientes de rigidez da estrutura são determinados pela soma
dos coeficientes de rigidez da barra.
A relação de rigidez das estruturas, podem desse modo ser representadas pela
combinação linear 𝑓 = 𝑢𝑘, onde f é o vetor de forças, u é o vetor de deslocamentos e k é a
matriz de rigidez.
O concreto utilizado na edificação possui fck = 30 MPa, o edifício se
encontra na cidade de Fortaleza, e foram consultadas as normas NBR 6118 – Estruturas de
Concreto Armado e NBR 6120 - Cargas para o cálculo de estruturas de edificações
4. DETERMINAÇÃO DAS CARGAS, DIMENSIONAMENTO E LANÇAMENTO

ESTRUTURAL
Nesse trabalho utilizou-se a NBR 6118 e a NBR 6120, que estabelecem os limites
para que a estrutura a ser dimensionada seja segura e adequada para o uso. Seu início se deu na
locação estrutural (vigas, lajes e pilares), seguindo para determinação das dimensões das peças
estruturais e por fim a determinação das cargas atuantes para as lajes e as vigas.
Vale ressaltar que para essa etapa do projeto consideramos o cálculo de
dimensionamento das peças, dessa maneira as dimensões das vigas, das lajes e dos pilares já
7
foram determinadas anteriormente e a partir dessas informações começamos a etapa de
determinação dos esforços. As dimensões das peças tornaram-se viáveis por não permitir a
deformação excessiva, seja por efeitos de carregamento (considerando a fluência), seja para
garantia de conforto visual e atendimento de características de vibrações.
Algumas considerações foram feitas para o lançamento da estrutura, como no
dimensionamento da escada que teve sua carga substituída pela carga de uma laje maciça de
mesma área da escada em planta, com espessura das lajes vizinhas. Foi feito uso de pilares
parede na caixa do elevador. Outro critério foi a padronização da base das vigas (20cm) devido
os poucos casos de necessidade de valores menores que 20 cm. As alvenarias de dimensões
consideráveis foram suportadas pela adição de vigas na sua base. As cargas de paredes nas lajes
de extremidade foram divididas entre elas e a laje a cima ou a baixo, dependendo de sua posição.
Nas salas de aula e áreas de circulação, foram utilizados pisos de alta resistência em
placas de 50x50 cm. Nos banheiros, foram utilizadas cerâmicas esmaltadas, 34 x 34 cm, PEI 4.
No forro das áreas de circulação e banheiros, foram utilizados forro em gesso acetonado com
acabamento em pintura acrílica. Nas salas de aula, serão utilizados forro em placas moduladas
de isopor autoextinguivel (isoterm ou similar) pintada em fábrica.
Já para as cargas acidentais e permanentes consultou-se a NBR 6120 - Cargas para
o cálculo de estruturas de edificações, onde:
 Cargas Acidentais: 3 kN/m² pra salas de aula/corredor e 2 kN/m² para banheiro
 Piso de alta resistência 50 x50: 1,5 kN/m²
 Para condições de apoio nas lajes e processo de vinculação foram usados os 3
critérios: no mínimo a mesma espessura, e 2/3 de Lx e Ly.
Para a obtenção da carga nas vigas utilizou-se o Método das Charneiras Plásticas.
Esse método consiste em dividir a laje em áreas de influência de cada uma das vigas que servem
de apoio para a placa, multiplicar as cargas distribuídas sobre a laje (levando em conta o peso
próprio, paredes, revestimento e sobrecarga) pela área de influência e dividir o resultado pelo
comprimento da viga obtendo assim, uma carga por unidade de comprimento.
As linhas de ruptura, usadas para a formação do polígonos responsáveis pela
determinação das áreas de influência, são traçadas segundo o processo abaixo:
 Formam ângulos de 45° entre apoios de mesmo tipo;
 Ângulos de 60° a partir do apoio considerado engastado, caso o outro for
simplesmente apoiado;
8
 Ângulos de 90° a partir do apoio, quando a borda vizinha for livre.
A planta de forma final da estrutura encontra-se no ANEXO I deste trabalho.

Também, encontram-se a tabela de cargas das lajes e das vigas, nos ANEXOS II, III, IV e V,
sendo os dois primeiros citados para as lajes e os dois últimos para as vigas.
Figura 1. Exemplificação do traçado das linhas de ruptura
5. APLICAÇÕES DOS MODELOS PARA ANÁLISE DA ESTRUTURA
5.1. Modelo de Viga Contínua
5.1.1. Análise da viga V14
A viga 14 possui 5 vãos, com 4 apoios e diferentes carregamentos distribuídos e

pontuais nos trechos. A viga está representada na Figura 2 e suas dimensões aplicadas na Tabela
1.
Figura 2. Representação da viga 14 com seus carregamentos.
Fonte: A equipe, a partir do software Ftool.
9
Tabela 1. Dimensões da viga 14.
Dimensões da viga 14
b (cm) 0.20
h (cm) 0.65
Antes da aplicação do método foram necessários os cálculos dos parâmetros do

material, no caso, o concreto e, os cálculos dos parâmetros da seção da viga, que foram expostos
na Tabela 1.
Como a viga possui seção retangular, a sua inércia é dada pela Equação 1
apresentada abaixo.
bh3 0,20 X 0,65³

I= = =4,57708 X 10−3 𝑚4 Equação 1
12 12
Em relação ao material, a obtenção do módulo de elasticidade é feita seguindo

as orientações da NBR 6118/2014, como mostrado abaixo:
Eci =αE 5600√fck = 30672,46322 𝑀𝑃𝑎 Equação 2
Onde,
αE =1,0
𝑓𝑐𝑘 = 30 𝑀𝑃𝑎
Ecs =αi Eci = 26838,40532 𝑀𝑃𝑎

Onde,
fck
αi =0,8.0,2. =0,875
80
Logo
EI=Ecs .I=1,2284 X 105 KN.m2
Com a definição das propriedades, foi analisada a viga 14 sem o apoio elástico. Para
facilitar a solução, as cargas do trecho em balanço foram transferidas para o apoio extremo da
direita, como mostrar a Figura 3, onde diferente da V14 com o apoio elástico, aqui também
10
surge uma força pontual no ponto A devido ao carregamento distribuído existente anterior a
ele.
Figura 3. Viga 14 simplificada para o caso sem apoio elástico
Fonte: A equipe, utilizando o Ftool
A escolha do sistema principal a ser adotado restringe apenas os apoios

intermediários, ou seja, apenas os apoios B e C, levando em consideração que a numeração dos
apoios se dá em ordem alfabética começando da esquerda para a direta. A numeração das barras
também se dá da esquerda para a direita, mas numericamente. O sistema principal (SP) está
representado na Figura 4.
Figura 4. Representação do Sistema Principal da V14
Fonte: A equipe, utilizando o Ftool.
 ETAPA 0: SISTEMA PRINCIPAL COM CARREGAMENTOS.
Nesse caso é considerado o efeito dos esforços gerados na estrutura devido às cargas
externas, enquanto os apoios estão restringidos à rotação, de forma que os elementos virtuais
suportem todo o momento ao qual a estrutura é submetida, simulando um engasgamento
perfeito. Os momentos anti-horários são positivos.
Figuras 5 a 8. Sistema Principal da viga V14 com cargas e seus efeitos
11
Barra 1:
𝑞𝐿2 22,294 𝑋 7,65422

𝑀𝐵1 =− =− = −163,288 𝐾𝑁𝑚
8 8
𝑀 56,4640
𝑀𝐵2 = = = 28,232 𝐾𝑁𝑚
2 2
𝑀𝐵 = 𝑀𝐵1 + 𝑀𝐵2 = −135,0347𝐾𝑁𝑚
𝑀𝐴 = 56,4640𝐾𝑁𝑚
𝑅𝐴 = 129,5387 𝐾𝑁
𝑅𝐵 = 95,5864 𝐾𝑁
Barra 2:
𝑞𝐿² 9,414 𝑋 2,1490²

𝑀𝐵 = −𝑀𝐶 = = = 3,6229𝐾𝑁𝑚
12 12
𝑞𝐿 9,414𝑋 2,1490
𝑅𝐵 = 𝑅𝐶 = = = 10,1153 𝐾𝑁
2 2
12
Barra 3:
𝑞𝐿2 22,289 𝑋 7,64962

𝑀𝐶1 = = = 163,0339 𝐾𝑁𝑚
8 8
−𝑀 −53,6895
𝑀𝐶2 = = = −26,8447 𝐾𝑁𝑚
2 2
𝑀𝐶 = 𝑀𝐶1 + 𝑀𝐶2 = 136,1892𝐾𝑁𝑚
𝑀𝐷 = 53,7 𝐾𝑁𝑚
𝑅𝐶 = 96,0358 𝐾𝑁
𝑅𝐷 = 124,5513𝐾𝑁
A partir dos momentos calculados, pode-se determinar o vetor forças da análise. Os

coeficientes para cada uma das restrições são:
𝛽10 = −135,0347 + 3,6229 = −131,4118
𝛽20 = −3,6229 + 136,1892 = 132,5663
 ETAPA 1: SISTEMA PRINCIPAL COM θ1=1,0
Nessa etapa, é considerada apenas uma rotação unitária no apoio B para gerar as
reações na viga.
13
Figuras 9 a 12. Sistema Principal com θ1=1,0 e seus efeitos.
Sob a ação dessa rotação unitária no apoio B a estrutura apresenta uma deformada
semelhante à da Figura 10 abaixo:
Barra 1:
Os coeficientes de rigidez são:
K A =0
3𝐸𝐼 3 𝑋 1,2284 𝑋 105

𝐾𝐵 = = = 48,1467510 𝑋 103 𝐾𝑁𝑚
𝐿 7,6542
3𝐸𝐼 3 𝑋 1,2284 𝑋 105

𝑅𝐴 = = = 6,290239𝑋 103 𝐾𝑁
𝐿² 7,65²
𝑅𝐵 = −𝑅𝐴
Barra 2:
14
4𝐸𝐼 4 𝑋 1,2284 𝑋 105

𝐾𝐵 = = = 228,644890 𝑋 103 𝐾𝑁𝑚
𝐿 2,149
𝐾𝐵
𝐾𝐶 = = 114,3244 𝑋 103 𝐾𝑁𝑚
2
6𝐸𝐼 6 𝑋 1,2284 𝑋 105

𝑅𝐵 = = = 159,59673 𝑋 103 𝐾𝑁
𝐿² 2,149²
𝑅𝐶 = −𝑅𝐵
A partir disso, é possível obter:
𝛽11 = 276,7911 𝑋 103
𝛽21 = 114,322 𝑋 103
 ETAPA 2: SISTEMA PRINCIPAL COM θ2=1,0
Nessa etapa, é considerada apenas uma rotação unitária no apoio C para gerar as
reações na viga.
Figuras 13 a 16. Sistema Principal com θ2=1,0 e seus efeitos
Sob a ação dessa rotação unitária no apoio C a estrutura apresenta uma deformada
15
Barra 2:
4𝐸𝐼 4 𝑋 1,2284 𝑋 105

𝐾𝐶 = = = 228,644890 𝑋 103 𝐾𝑁𝑚
𝐿 2,149
𝐾𝐶
𝐾𝐵 = = 114,3244 𝑋 103 𝐾𝑁𝑚
2
6𝐸𝐼 6 𝑋 1,2284 𝑋 105

𝑅𝐵 = = = 159,59673 𝑋 103 𝐾𝑁
𝐿² 2,149²
Barra 3:
16
3𝐸𝐼 3 𝑋 1,2284 𝑋 105
𝐾𝐶 = = = 48,17570 𝑋 103 𝐾𝑁𝑚
𝐿 7,6496
𝐾𝐷 = 0
3𝐸𝐼 3 𝑋 1,2284 𝑋 105

𝑅𝐶 = = = 6,2978069 𝑋 103 𝐾𝑁𝑚
𝐿² 7,6496²
𝑅𝐷 = −𝑅𝐶
𝛽12 = 114,323 𝑋 103
𝛽22 = 276,821 𝑋 103
Com esses resultados pode-se utilizar-se das equações de equilíbrio da relação de

rigidez, que relaciona um vetor de forças a uma matriz de rigidez para obter um vetor de
deslocamentos, matricialmente temos:
θ1
k k12 β
[ 11 ] × [θ2 ] = − [ 10 ]
k 21 k 22 β20
E dessa maneira, com os resultados obtidos:
θ1
276,7911 𝑋 103 114,323 𝑋 103 θ −131,4118
[ 3 ] × [ ] = − [ 132,5663 ]
2
114,322𝑋 103 276,821 𝑋 10
A solução do sistema de equilíbrio resulta em:
θ1
8,108786 × 10−4 𝑟𝑎𝑑
{ θ2 } = { }
−8,137662 × 10−4 𝑟𝑎𝑑
Para a determinação dos esforços foi utilizado o princípio da superposição, dada

pela combinação linear:
𝐸 = 𝐸0 + ∑ 𝑑𝑖 𝐸𝑖
𝑖
Para o diagrama de momentos:
17
𝑀 = 𝑀 + ∑ θ𝑖 𝑀𝑖
𝑖
𝑀𝐴 = −56,5𝐾𝑁𝑚
𝑀𝐵 = −135,0347 + 48,14675 𝑋 103 𝑋 8,108786 × 10−4 = −95,8 𝐾𝑁𝑚
𝑀𝐶 = −3,6229 + 114,3229 𝑋 103 𝑋 8,108786 × 10−4

+ 228,6459 𝑋 103 𝑋 (−8,137662 × 10−4 ) = −97,14𝐾𝑁𝑚
𝑀𝐷 = −53,6895 𝐾𝑁𝑚
Com isso é determinado o diagrama de momentos fletores da viga 14 considerando

o modelo de viga continua, o diagrama final pode ser visto na Figura 17 abaixo.
Figura 17. Diagrama de Momentos Fletores para a viga 14 sem apoio elástico
Para a determinação das reações verticais e diagrama do esforço cortante, foi usado:
𝑅 = 𝑅 + ∑ θ𝑖 𝑅𝑖
𝑖
𝑅𝐴 = 129,5387 + 6,297𝑋 103 . 8,108786 × 10−4 = 134,63 𝐾𝑁
𝑅𝐵 = 95,5864 + 10,1153 + (−6,290239𝑋103 )𝑋 8,108786 × 10−4 = 100,1 𝐾𝑁
𝑅𝐶 = 10,1153 + 96,0358 + 6,2978069𝑋103 𝑋 − 8,137662 × 10−4 = 101,02 𝐾𝑁
𝑅𝐷 = 124,5513 + (−6,2978069𝑋 103 𝑋 (−8,137662 × 10−4 ) = 129,6762𝐾𝑁
Portanto, para esse modelo temos o seguinte diagrama de esforço cortante:
18
Figura 18. Diagrama de Esforços Cortantes para a viga 14 sem apoio elástico.
Todo o procedimento descrito aqui para a V14 sem apoio elástico encontra-se
manualmente realizado no ANEXO VII deste trabalho, com os devidos diagramas também
realizados à mão. Na Tabela 3 encontra-se uma comparação entre os momentos fletores obtidos
manualmente e os encontrados no Ftool.
Tabela 2. Comparação dos resultados obtidos à mão e no Ftool para a V14 sem apoio elástico
APOIO MOMENTOS FLETORES (kNm) DIFERENÇA
À MÃO FTOOL (%)
A -56.464 -56.404 0
B -95.8 -95.99 0.2
C -97.14 -96.99 -0.15
D -53.689 -53.689 0
Fonte: A equipe
A viga 23 possui 4 vãos com 4 apoios e diferentes carregamentos distribuídos e

pontuais nos trechos. A viga está representada na Figura 19 e sua seção transversal tem as
dimensões indicadas na Tabela 3.
Figura 19. Representação da viga 23
19
Tabela 3. Dimensões da seção transversal da viga 23
Dimensões – Viga 23
b (cm) 20
h (cm) 65
Antes da aplicação do método, é preciso determinar as propriedades do material

e geometria do elemento. Em relação a geometria por ser uma viga retangular, a inércia (I) da
seção pode ser definida da seguinte forma:
bh3 0,20 X 0,65³

I= = =4,57708 X 10−3 𝑚4
12 12
Em relação ao material, a obtenção do módulo de elasticidade é feita seguindo

as orientações da NBR 6118/2014, como mostrado abaixo:
Eci =αE 5600√fck = 30672,46322 𝑀𝑃𝑎
Onde, αE =1,0
𝑓𝑐𝑘 = 30 𝑀𝑃𝑎
Ecs =αi Eci = 26838,40532 𝑀𝑃𝑎
f ck
Onde, αi =0,8.0,2. 80 =0,875
Logo, EI=Ecs .I=1,2284 X 105 KN.m2
Após a determinação das propriedades da viga, parte-se para a aplicação do método.

Para facilitar a solução, as cargas do trecho em balanço foram transferidas para o apoio extremo
da direita, como mostrar a Figura 20.
20
Figura 20 – Viga 23 com carregamentos
A escolha do sistema principal a ser adotado restringe apenas os apoios

intermediários, ou seja, apenas os apoios B e C, levando em consideração que a numeração dos
apoios se dá em ordem alfabética começando da esquerda para a direta. A numeração das barras
também se dá da esquerda para a direita, mas numericamente. O sistema principal (SP) está
representado na Figura 21.
Figura 21. Sistema Principal da Viga 23
 𝑬𝒕𝒂𝒑𝒂 𝟎 (𝑺𝑷 + 𝒄𝒂𝒓𝒈𝒂𝒔)
Figura 22. Carregamento analisado da viga 23
a. Barra 1:
21
Figura 23. Caso 0 – Barra AB
𝑀𝐴 = 0
-qL2 -17,115 X 4,4101²

MB = = =-41,60867 KNm
8 4,4101
3qL 3 X 17,115 X 4,4101

RA= = =28,3046 KN
8 8
5qL 5 X 17,115 X 4,4101

RB= = =47,1743 KN
8 8
b. Barra 2:
Figura 24. Caso 0 – Barra BC
𝑞𝐿² 12,798 𝑋 2,149²

𝑀𝐵 = −𝑀𝐶 = = = 4,9253 𝐾𝑁𝑚
12 12
𝑞𝐿 12,748 𝑋 2,149
𝑅𝐴 = 𝑅𝐶 = = = 13,7515 𝐾𝑁
2 2
c. Barra 3:
22
Figura 25. Caso 0 – Barra CD
𝑞𝐿2 46,959 𝑋 7,64962

𝑀𝐶1 = = = 343,4838 𝐾𝑁𝑚
12 8
−𝑀 −54,817895
𝑀𝐶2 = = = −27,4089 𝐾𝑁𝑚
2 2
𝑀𝐶 = 𝑀𝐶1 + 𝑀𝐶2 = 316,0749 𝐾𝑁𝑚
𝑀𝐷 = 0
𝑅𝐶 = 213,8 𝐾𝑁
𝑅𝐷 = 198,5 𝐾𝑁
A partir dos momentos calculados, pode-se determinar o vetor forças da análise. Os
coeficientes para cada uma das restrições são:
𝛽10 = −41,60862 + 4,9253 = −36,68337
𝛽20 = −4,9253 + 316,0749 = 311,1496
 𝑬𝒕𝒂𝒑𝒂 𝟏 (𝑺𝑷 + 𝜽𝟏 = 𝟏, 𝟎)
Nessa etapa, é considerada apenas uma rotação unitária no apoio B para gerar as
reações na viga.
23
Figura 26. Caso 1 – V23
Figura 27. Caso 1 – Deformada (V23)
a. Barra 1:
Figura 28. Caso 1 – Barra AB (V23)
K A =0
3𝐸𝐼 3 𝑋 1,2284 𝑋 105

𝐾𝐵 = = = 83,5627 𝑋 103 𝐾𝑁𝑚
𝐿 4,4101
3𝐸𝐼 3 𝑋 1,2284 𝑋 105

𝑅𝐴 = = = 18,948 𝑋 103 𝐾𝑁𝑚
𝐿² 4,4101²
𝑅𝐵 = −𝑅𝐴
24
b. Barra 2:
Figura 29. Caso 1 – Barra BC – V23
4𝐸𝐼 4 𝑋 1,2284 𝑋 105

𝐾𝐵 = = = 228,6459 𝑋 103 𝐾𝑁𝑚
𝐿 2,149
𝐾𝐵
𝐾𝐶 = = 114,3229 𝑋 103 𝐾𝑁𝑚
2
6𝐸𝐼 6 𝑋 1,2284 𝑋 105

𝑅𝐵 = = = 159,595 𝑋 103 𝐾𝑁𝑚
𝐿² 2,149²
𝛽11 = 312,2086 𝑋 103
𝛽21 = 114,2695 𝑋 103
 𝑬𝒕𝒂𝒑𝒂 𝟐 (𝑺𝑷 + 𝜽𝟐 = 𝟏, 𝟎)
Nessa etapa, é considerada apenas uma rotação unitária no apoio C para gerar as
reações na viga.
Figura 30. Caso 2 – V23
25
semelhante à da Figura abaixo:
Figura 31. Caso 2 - Deformada
a. Barra 2:
Figura 32. Caso 2 – Barra BC
4𝐸𝐼 4 𝑋 1,2284 𝑋 105

𝐾𝐶 = = = 228,6459 𝑋 103 𝐾𝑁𝑚
𝐿 2,149
𝐾𝐶
𝐾𝐵 = = 114,3229 𝑋 103 𝐾𝑁𝑚
2
6𝐸𝐼 6 𝑋 1,2284 𝑋 105

𝑅𝐵 = = = 159,5946 𝑋 103 𝐾𝑁𝑚
𝐿² 2,149²
b. Barra 3:
26
Figura 33. Caso 2 – Barra CD
3𝐸𝐼 3 𝑋 1,2284 𝑋 105

𝐾𝐶 = = = 48,1751 𝑋 103 𝐾𝑁𝑚
𝐿 7,6496
𝐾𝐷 = 0
3𝐸𝐼 3 𝑋 1,2284 𝑋 105

𝑅𝐶 = = = 6,2977 𝑋 103 𝐾𝑁𝑚
𝐿² 7,6496²
𝑅𝐷 = −𝑅𝐶
𝛽12 = 114,323 𝑋 103
𝛽22 = 276,821 𝑋 103

k11 k12 θ β
[ ] × [ 1 ] = − [ 10 ]
k 21 k 22 θ2 β20
312,2086 𝑋 103 114,323 𝑋 103 θ1 −36,68337

[ 3 ] × [θ ] = − [ 311,1496 ]
114,269 𝑋 103 276,821 𝑋 10 2
27
θ1 6,2356 × 10−4 𝑟𝑎𝑑

{ }={ }
θ2 −1,38196 × 10−3 𝑟𝑎𝑑
Para a determinação dos esforços foi utilizado o princípio da superposição, dada

pela combinação linear:
𝐸 = 𝐸0 + ∑ 𝑑𝑖 𝐸𝑖
𝑖
𝑖
𝑀𝐴 = 0
𝑀𝐵 = −41,60867 + 83,5627 𝑋 103 𝑋 6,2356 × 10−4 = 10,4977 𝐾𝑁𝑚
𝑀𝐶 = −4,9253 + 114,3229 𝑋 103 𝑋 6,2356 × 10−4

+ 228,6459 𝑋 103 𝑋 (−1,38196 × 10−3 ) = −249,6179 𝐾𝑁𝑚
𝑀𝐷 = −54,817885 𝐾𝑁𝑚

o modelo de viga continua, o diagrama final pode ser visto na Figura 34 abaixo.
28
Figura 34. Diagrama de Momento Fletor da V23 considerando viga contínua
Para a determinação das reações verticais e diagrama do esforço cortante, foi usado:
𝑅 = 𝑅 + ∑ θ𝑖 𝑅𝑖
𝑖
𝑅𝐴 = 28,3046 + 18,948 𝑋 103 6,2356 × 10−4 = 40,1767 𝐾𝑁
𝑅𝐵 = 47,1743 + 13,7515 + (−18,948 + 159,595)𝑋103 𝑋 6,2356 × 10−4

+ 159,5946𝑋 103 𝑋 (−1,38196 × 10−3 ) = −71,8137 𝐾𝑁
𝑅𝐶 = −4,9253 + 316,0749 + 159,595𝑋103 𝑋 6,2356 × 10−4

+ 153,3669𝑋 103 𝑋 (−1,38196 × 10−3 ) = 339,87 𝐾𝑁
𝑅𝐷 = 198,5 − 6,2977103 𝑋 (−1,38196 × 10−3 ) = 207,14 𝐾𝑁
Portanto, para esse modelo temos o seguinte diagrama de esforço cortante:
Figura 35. Diagrama de Esforço Cortante da V23 considerando viga contínua
29
Abaixo contém a Tabela 4 com a comparação dos resultados obtidos à mão e no
Ftool para a V23 sem apoio elástico.
Tabela 4. Comparação dos resultados obtidos à mão e no Ftool para a V14 sem apoio elástico
À MÃO FTOOL (%)
A 0 0 0
B +10.4977 +10.52 0.21
C -249.6179 -249.53 -0.035
D -54.8178 -54.61 -0.4
Fonte: A equipe
É válido ressaltar que no ANEXO VIII encontram-se os cálculos do método dos

deslocamentos aplicados à V23.
5.2. Modelo de viga contínua com apoios elásticos com rigidez equivalente aos
pilares

Com as propriedades de seção e do material da Viga 14 definidas, começou-se a
aplicação do método, onde inicialmente foram calculados os momentos para a viga na situação
com o apoio elástico. O modelo de viga contínua com engastamento elástico se caracteriza por
considerar a influência dos pilares sobre as vigas. A fim de facilitar a aplicação do método,
transferiu-se as cargas dos balanços esquerdo e direito para o seu respectivo apoio mais
próximo, como também exemplifica a Figura 36.
A rigidez da mola foi dada por: 12EI/h, onde I é a inércia do pilar, dada por suas
dimensões quadradas de 30cm x 30 cm, h sendo a altura do pilar de um piso a outro, cujo valor
é de 3,2 metros e E é o módulo de elasticidade secante do concreto. A rigidez da mola então
ficou igual a 67934,7135 kNm/rad.
O Sistema Principal adotado restringe todos os deslocamentos onde a mola foi
aplicada, gerando então para este caso, um total de 4 graus de liberdade, que são desenvolvidos
no ANEXO VI.
30
Figura 36. Viga 14 simplificada para o método dos deslocamentos
Após as considerações acima, foi aplicado o método na V14, onde todo o

procedimento está descrito e realizado à mão no ANEXO VI.
Os resultados obtidos no procedimento realizado estão apresentados na Tabela 5 e
comparados com o valor obtido no software Ftool.
Tabela 5. Comparação dos resultados obtidos à mão e no Ftool para a V14

À MÃO FTOOL (%)
A 91.5593 91.5593 0
Besquerdo 93.6694 93.6695 0
Bdireito 60.0630 60.0630 0
Cesquerdo 60.4077 60.4077 0
Cdireito 94.0825 94.0824 0
D 90.1421 90.1423 0
Fonte: A equipe
Na Figura 37 está exposto o diagrama de momentos fletores da estrutura e na Figura

38 o diagrama de esforços cortantes, ambos contendo as reações de apoio. No ANEXO VI o
diagrama de momentos fletores também é exposto, realizado à mão.
Figura 37. Diagrama de Momentos Fletores para a V14 com apoio elástico.
Fonte: A equipe, utilizando o software Ftool
31
Figura 38. Diagrama de Esforços Cortantes para a V14 com apoio elástico.
Fonte: A equipe utilizando o software Ftool

Na Tabela 6 é apresentada uma comparação entre os momentos obtidos pela V14
com engastamento e sem engastamento.
Tabela 6. Comparação dos resultados com e sem apoio elástico para a V14
COM APOIO SEM APOIO (%)
Adireito 91.5593 56.464 -38.33
Besquerdo 93.6694 95.8 2.27
Bdireito 60.0630 95.8 59.50
Cesquerdo 60.4077 97.14 60.81
Cdireito 94.0825 97.14 3.25
Desquerdo 90.1421 53.689 -40.44
Para modelar uma viga considerando a rigidez dos pilares na estrutura usam-se
molas com rigidez equivalente a dos pilares. O modelo de engastamento elástico parte do
pressuposto que não ocorre engastamento perfeito entre viga e Pilar, assim o pilar é modelado
como uma composição entre o apoio simples e uma mola de rotação com rigidez k. Essa rigidez
no caso de pórticos em que altura dos pilares é igual em todos os pavimentos é dada pela
seguinte equação:
𝑘 = 𝑘𝑠𝑢𝑝 + 𝑘𝑠𝑢𝑝
3𝐸𝐼 3𝐸𝐼 12𝐸𝐼

𝑘= + =𝑘=
𝐿/2 𝐿/2 𝐿
32
Onde:
k: coeficiente de elasticidade da mola equivalente a rigidez do pilar
E:modo de elasticidade do material do pilar;
I: momento de inércia da seção do pilar;
L: altura ou comprimento do pilar em um pavimento.
O modo de elasticidade da estrutura foi estimado segundo a NBR 6118 que

relaciona o fck do concreto com módulo de elasticidade secante e seu valor e de
26838,405 𝑀𝑃𝑎, o pé direito do pavimento tipo utilizado foi de 3,2m. As seções dos pilares
da estrutura e seus respectivos momentos de inércia e rigidez equivalentes são mostrados na
Tabela 7.
Tabela 7. Determinação da rigidez equivalente dos pilares que apoiam V23
Pilar b (m) h(m) keq (kN/m²)

1 0,3 0,2 20128,804
2 0,3 0,3 67934,7135
3 0,3 0,3 67934,7135
Diferente do primeiro modelo para a análise da viga 23, onde apenas os apoios
intermediários foram restringidos, como consideramos o efeito da rigidez dos pilares é
necessário restringir à rotação também dos apoios extremos. Sendo assim, o sistema principal
é composto por quatro apoios restringidos, como mostra a Figura 39
Figura 39. Carregamento da viga V23
As cargas do balanço foram transferidas para o apoio extremo da direita, como

mostra a Figura 40. Após a discretização da estrutura segui-se para as etapas de cálculo dos
coeficientes necessários para análise da relação de rigidez da estrutura.
33
Figura 40. Carregamento com balanço transferido
 𝑬𝒕𝒂𝒑𝒂 𝟎 (𝑺𝑷 + 𝒄𝒂𝒓𝒈𝒂𝒔)

a. Barra 1
Figura 41. Etapa 0 – Barra AB
𝑞𝐿2 17,115 × 4,41012

𝑀𝐴 = −𝑀𝐵 = = = 27,7391 𝑘𝑁𝑚
12 12
b. Barra 2
34
Figura 42. Etapa 0 – Barra BC
𝑞𝐿2 12,7980 × 2,14902

𝑀𝐵 = −𝑀𝐶 = = = 4,9253 𝑘𝑁𝑚
12 12
c. Barra 3
Figura 43. Etapa 0 – Barra CD
𝑞𝐿2 46,959 × 7,64962

𝑀𝐶 = = = 228,9892 𝑘𝑁𝑚
12 12
A partir dos momentos calculados pode-se determinar o vetor de forças da análise.

Os coeficientes para cada uma das restrições são:
𝜷𝟏𝟎 = 𝟐𝟕, 𝟕𝟑𝟗𝟏 𝒌𝑵𝒎
𝛽20 = −27,7391 + 4,9253 = 𝜷𝟐𝟎 = −𝟐𝟐, 𝟖𝟏𝟑𝟖 𝒌𝑵𝒎
𝛽30 = −4,9253 + 228,9892 = 𝜷𝟑𝟎 = 𝟐𝟐𝟒, 𝟎𝟔𝟑𝟗 𝒌𝑵𝒎
𝛽40 = −228,9892 + 54,8179 = 𝜷𝟒𝟎 = −𝟏𝟕𝟒, 𝟏𝟕𝟏𝟑 𝒌𝑵𝒎
Nos casos seguintes impõe-se uma rotação unitária (1,0 rad) no sentido anti-horário
em cada nó restringido e analisa-se os esforços resultantes. A viga possui seção 20x15cm² e a
rigidez a flexão EI estimada e usada foi de 1,2284 × 105 𝑘𝑁𝑚². Com o auxílio da Tabela XX
determinou-se a matriz de rigidez da análise. Vale lembrar que a rigidez da mola equivalente
nos apoios devem ser consideradas nas análises, e dessa maneira farão parte da matriz de rigidez
da estrutura.
35
 𝑬𝒕𝒂𝒑𝒂 𝟏 (𝑺𝑷 + 𝜽𝟏 = 𝟏, 𝟎)
Figura 44. Etapa 1
Sob a ação dessa rotação unitária no apoio A estrutura apresenta uma deformada
semelhante à da Figura 45.
Figura 45. Etapa 1 - Deformada
4𝐸𝐼 4 × 1,2284 × 105

𝑘11 = + 𝑘1 = + 20128,804 = 𝑘11 = 131545,7787 𝑘𝑁𝑚/𝑟𝑎𝑑
𝐿𝐴𝐵 4,4101
2𝐸𝐼 2 × 1,2284 × 105
𝑘12 = = = 𝑘12 = 55708,4873 𝑘𝑁𝑚/𝑟𝑎𝑑
𝐿𝐴𝐵 4,4101
𝑘13 = 𝑘14 = 0
 𝑬𝒕𝒂𝒑𝒂 𝟐 (𝑺𝑷 + 𝜽𝟐 = 𝟏, 𝟎)
36
Figura 46. Etapa 2
2𝐸𝐼 2 × 1,2284 × 105

𝑘21 = = = 𝑘21 = 55708,4873 𝑘𝑁𝑚/𝑟𝑎𝑑
𝐿𝐴𝐵 4,4101
4𝐸𝐼 4𝐸𝐼 4 × 1,2284 × 105 4 × 1,2284 × 105
𝑘22 = + = + =
𝐿𝐴𝐵 𝐿𝐵𝐶 4,4101 2,149
𝑘22 = 340062,8565 𝑘𝑁𝑚/𝑟𝑎𝑑
2𝐸𝐼 2 × 1,2284 × 105
𝑘23 = = = 𝑘23 = 114322,9409 𝑘𝑁𝑚/𝑟𝑎𝑑
𝐿𝐵𝐶 2,149
𝑘24 = 0
37
 𝑬𝒕𝒂𝒑𝒂 𝟑 (𝑺𝑷 + 𝜽𝟑 = 𝟏, 𝟎)
Figura 48. Etapa 3
𝑘31 = 0
2𝐸𝐼 2 × 1,2284 × 105
𝑘32 = = = 𝑘32 = 114322,9409 𝑘𝑁𝑚/𝑟𝑎𝑑
𝐿𝐵𝐶 2,149
4𝐸𝐼 4𝐸𝐼 4 × 1,2284 × 105 4 × 1,2284 × 105
𝑘33 = + + 𝑘3 = + + 67934,7135 =
𝐿𝐵𝐶 𝐿𝐶𝐷 2,149 7,6496
38
𝑘𝑁𝑚
𝑘33 = 360814,0193
𝑟𝑎𝑑
2𝐸𝐼 2 × 1,2284 × 105
𝑘34 = = = 𝑘34 = 32116,712 𝑘𝑁𝑚/𝑟𝑎𝑑
𝐿𝐶𝐷 7,6496
 𝑬𝒕𝒂𝒑𝒂 𝟒 (𝑺𝑷 + 𝜽𝟒 = 𝟏, 𝟎)
Figura 50. Etapa 4
Sob a ação dessa rotação unitária no apoio D a estrutura apresenta uma deformada
semelhante à da Figura 51
𝑘41 = 𝑘42 = 0
39
2𝐸𝐼 2 × 1,2284 × 105
𝑘43 = = = 𝑘43 = 32116,712 𝑘𝑁𝑚/𝑟𝑎𝑑
𝐿𝐶𝐷 7,6496
4𝐸𝐼 4 × 1,2284 × 105

𝑘44 = + 𝑘4 = + 67934,7135 =
𝐿𝐶𝐷 7,6496
𝑘43 = 132168,1375 𝑘𝑁𝑚/𝑟𝑎𝑑

k11 k12 k14 k14 θ1 β10

k 21 k 22 k 23 k 24 θ2 β20
[ ] × [ ] = −[ ]
k 31 k 32 k 33 k 34 θ3 β30
k 41 k 42 k 43 k 44 θ4 β40
131545,7787 55708,4873 0 0 θ1 27,7391
55708,4873 340062,8565 114322,9409 0 θ2 −22,8138
[ ]× [ ] = −[ ]
0 114322,9409 360814,0193 32116,712 θ3 224,0639
0 0 32116,712 132168,1375 θ4 −174,1713

θ1 −3,93985 × 10−4 𝑟𝑎𝑑
θ 4,32394 × 10−4 𝑟𝑎𝑑
{θ2 } =
3 −8,94649 × 10−4 𝑟𝑎𝑑
θ4 { 15,352 × 10−4 𝑟𝑎𝑑 }
Para a determinação dos esforços foi utilizado o princípio da superposição, dada pela
combinação linear:
𝐸 = 𝐸0 + ∑ 𝑑𝑖 𝐸𝑖
𝑖
𝑖
40
𝑀𝐴 = 27,7391 + 111416,9747(−3,93985 × 10−4 ) + 55708,4873(4,32394 × 10−4 ) +
0 × θ3 + 0 × θ4 = 𝑴𝑨 = 𝟕, 𝟗𝟑𝟎𝟓𝒌𝑵𝒎 (anti-horário)
𝑀𝐵 𝑒𝑠𝑞 = −27,7391 + 55708,4873(−3,93985 × 10−4 ) + 111416,9747(4,32394 ×

10−4 ) + 0(θ3 + θ4 ) = 𝑴𝑩 𝒆𝒔𝒒 = −𝟏, 𝟓𝟏𝟏𝟒𝒌𝑵𝒎 (horário)
𝑀𝐵 𝑑𝑖𝑟 = 4,9253 + 228645,8818(4,32394 × 10−4 ) + 114322,9409 (−8,94649 ×

10−4 ) + 0(θ4 ) = 𝑴𝑩 𝒅𝒊𝒓 = 𝟏, 𝟓𝟏𝟏𝟓𝒌𝑵𝒎 (anti-horário)
𝑀𝐶 𝑒𝑠𝑞 = −4,9253 + 0 × θ1 + 114322,9409(4,32394 × 10−4 ) +

228645,8818(−8,94649 × 10−4 ) + 0 × θ4 = 𝑴𝑪 𝒆𝒔𝒒 = −𝟏𝟔𝟎, 𝟎𝟓𝟎𝟔 𝒌𝑵𝒎 (horário)
𝑀𝐶 𝑑𝑖𝑟 = 228,9892 + 0 × θ1 + 0 × θ2 + 64233,424(−8,94649 × 10−4 ) +

32116,712(15,352 × 10−4 ) = 𝑴𝑪 𝒅𝒊𝒓 = 𝟐𝟐𝟎, 𝟖𝟐𝟖𝟒 𝒌𝑵𝒎 (anti-horário)
𝑀𝐷 𝑒𝑠𝑞 = −228,9892 + 0 × θ1 + 0 × θ2 + 32116,712(−8,94649 × 10−4 ) +

64233,424(15,352 × 10−4 ) = 𝑴𝑫 𝒆𝒔𝒒 = −𝟏𝟓𝟗, 𝟏𝟏𝟏𝟐 (horário)
𝑴𝑫 𝒅𝒊𝒓 = −𝟓𝟕, 𝟖𝟏𝟕𝟗 𝒌𝑵𝒎 (horário)

o modelo de viga continua com apoios elásticos para simular a rigidez dos pilares, o diagrama
final pode ser visto na Figura 52.
Figura 52. Diagrama de Momento Fletor da V23 considerando apoios elásticos
Para determinação das reações usou-se as equações de equilíbrio
41
4,4101
∑ M𝐵 𝑒𝑠𝑞 = 0 = 4,4101R A − 7,9305 − (17,115 × 4,4101 × ) + 1,5114 →
2
𝐑 𝐀 = 𝟑𝟗, 𝟏𝟗 𝐤𝐍 (para cima)
4,4101
∑ MA = 0 = −4,4101R B1 + (17,115 × 4,4101 × ) + 1,5114 − 7,9305 →
2
R B1 = 36,28 kN
2,149
∑ M𝐶 𝑒𝑠𝑞 = 0 = 2,149R B2 − (12,7980 × 2,149 × ) − 1,5114 + 160,056 →
2
R B2 = −60,02𝑘𝑁
R B = R B1 + R B2 = 𝐑 𝐁 = −𝟐𝟑, 𝟕𝟒 𝒌𝑵 (para baixo)
2,149
M𝐵 𝑑𝑖𝑟 = −2,149R C1 + (12,7980 × 2,149 × ) − 1,5114 + 160,056 →
∑ 2
R C1 = 87,53𝑘𝑁
7,6496
∑ M𝐷 𝑒𝑠𝑞 = 0 = 7,6496R C1 − (46,9590 × 7,6496 × ) − 220,8284 + 159,1112
2
→ R C2 = 187,68𝑘𝑁
R B = R C1 + R C2 = 𝐑 𝑪 = 𝟐𝟕𝟓, 𝟐𝟏𝒌𝑵
7,6496
∑ M𝐶 𝑑𝑖𝑟 = −7,6496R C1 + (46,9590 × 7,6496 × ) − 220,8284 + 159,1112
2
→ R D1 = 171,54𝑘𝑁
∑ F𝑦 = 0 → 𝐑 𝐃 = 𝟐𝟐𝟒, 𝟔𝟎𝐤𝐍
Portanto, para esse modelo temos o seguinte diagrama de esforço cortante
42
Figura 53. Diagrama de Esforço Cortante da V23 considerando apoios elásticos
No ANEXO IX encontram-se os cálculos e procedimentos aqui descritos realizados

manualmente. Os resultados obtidos no procedimento realizado estão apresentados na Tabela 8
e comparados com o valor obtido no software Ftool.
Tabela 8. Comparação dos resultados obtidos à mão e no Ftool para a V14

À MÃO FTOOL (%)
A -7.9305 -7.9804 0.63
Besquerdo -1.5114 -1.5113 0
Bdireito -1.5115 -1.5113 0
Cesquerdo -160.0506 -160.0513 0
Cdireito -220.8284 -220.8285 0
D -159.1112 -159.1107 0
Fonte: A equipe
Na Tabela 9 encontra-se uma comparação entre os resultados da Viga 23 com e sem
o apoio elástico.
Tabela 9. Comparação dos resultados com e sem apoio elástico para a V23
COM APOIO SEM APOIO (%)
Adireito 7.9305 0 100
Besquerdo 1.5114 +10.4977 594.57
Bdireito 1.5115 +10.4977 594.57
Cesquerdo -160.0506 -249.6179 55.96
Cdireito -220.8284 -249.6179 13.04
Desquerdo -159.1112 -54.8178 65.54
43
5.3.Modelos de pórtico plano indeslocável
Pórticos indeslocáveis são pórticos em que o deslocamento de todos os nós depende
apenas da deformação axial de barras. Para este modelo utilizou-se o software Ftool para análise
do pórtico que contém as vigas consideradas e com a consideração de que este pórtico seja
deslocável, ou seja, não apresenta deslocamentos horizontais. Esta condição foi feita a partir do
acréscimo de um apoio na extremidade de cada viga do pórtico. Vale frisar que a edificação
tem 11 pavimentos-tipo e que se considerou que as cargas se repetem nos pavimentos de piso
e que somente 70% atua na cobertura.
5.3.1. Análise do Pórtico da Viga V14

O carregamento proposto para o pórtico da viga V14 pode ser visto na Figura 54.
Figura 54. Pórtico indeslocável da Viga V14
44
Nas figuras seguintes encontram-se os diagramas de momentos fletores e cortantes
para o pórtico da viga V14. Ambos foram feitos para o pórtico com rigidez axial infinita. Para
comparar a viga V14 com o pórtico indeslocável foi escolhida uma viga intermediária no
pórtico da Figura 55, que é apresentada na Figura 56.
Figura 55. Diagrama de Momentos Fletores para o pórtico da viga V14
Figura 56. Trecho da Viga V14 a ser comparada.
45
Figura 57. Diagrama de Esforço Cortante do Pórtico da Viga V14
Figura 58. Deformação do pórtico indeslocável da V14
46
5.3.2. Análise do Pórtico da Viga V23
O carregamento proposto para o pórtico em questão pode ser visto na Figura 59.
Figura 59. Carregamento do pórtico indeslocável da viga V23
47
Figura 60. Diagramas de momentos fletores do pórtico indeslocável da Viga V23 com rigidez
axial infinita
48
Figura 61. Diagramas de esforços cortantes do pórtico indeslocável da Viga V23 com rigidez
axial infinita
49
Figura 62. Deformação do pórtico indeslocável da Viga V23 com rigidez axial infinita
5.4. Modelo de pórtico plano deslocável

Os pórticos também foram analisados sem apoios restringindo seus deslocamentos
horizontais. Sua simulação permite visualizar a estrutura mais flexível que o pórtico plano
indeslocável.
5.4.1. Análise do pórtico da viga V14
50
Figura 63. Carregamento do pórtico deslocável da viga V14
51
Figura 64. Diagrama de momentos fletores do pórtico deslocável da viga V14
Figura 65. Viga do pórtico escolhida para comparação
52
Figura 66. Diagrama de Esforços Cortantes para o pórtico deslocável da V14
Figura 67. Deformação para o pórtico deslocável da V14
53
5.4.2. Análise do pórtico da viga V23
Figura 68. Carregamento do pórtico deslocável da viga V23
54
Figura 69. Diagramas de momentos fletores do pórtico deslocável da Viga V23
55
Figura 70. Diagramas de esforços cortantes do pórtico deslocável da Viga V23
56
Figura 71. Deformação do pórtico deslocável da Viga V23
57
6. DISCUSSÃO DOS RESULTADOS
6.1 Viga contínua sem engastamento elástico com os pilares e viga contínua
com engastamento elástico com os pilares
Em Teoria de Estruturas considera-se que a análise da viga contínua com

engastamento elástico com os pilares é a simplificação que mais se aproxima da realidade, por
considerar a influência do pilar sobre a viga analisada, para efeitos de comparação abordado no
presente tópico, adotou-se os resultados associados a esse caso como referência.
Desse modo, foram calculados os erros percentuais referentes ao comparativo dos
momentos fletores associados aos casos de viga contínua com engastamento elástico com os
pilares e sem engastamento elástico, sendo os resultados indicados nas Tabelas 6 e 9 deste
trabalho, apresentadas no Tópico 5.
Pode-se perceber, nas duas vigas analisadas, que com a condição de engastamento
elástico com os pilares, os momentos máximos foram menores. O modelo com
engastamento elástico com os pilares considera a solidariedade dos pilares com a viga, através
da rigidez à flexão dos mesmos representada por uma mola. Essa diferença é prevista na NBR
6118:2014, a qual diz, no item 14.6.6.1, como executar as correções dos valores dos esforços
no modelo de viga contínua sem engastamento elástico.
Diante disto, percebe-se que os casos que consideram o apoio elástico apresentam
descontinuidades no diagrama de momento fletor aos pontos em que há a presença de apoios,
devido ao fato de que a rigidez dos pilares em que as vigas estão apoiadas geram o efeito de
uma mola. Quando se verificam os momentos nos balanços das vigas, percebe-se que os
momentos fletores permanecem iguais a zero, já que não houve mudança de carregamento.
Também, é possível constatar também que a não consideração do apoio elástico
implica em simplificações significativas ao impedir os deslocamentos horizontais e verticais,
apresentando diferenças percentuais de até 60% e 594.57% nas vigas V14 e V23,
respectivamente.
6.2 Pórticos deslocáveis e Pórticos indeslocáveis
Nos pórticos, é notado que os esforços nas vigas sofrem influência do carregamento
advindo dos pilares, fazendo com que os esforços não sejam constantes em todos os pavimentos
em cada seção, motivando a escolha de uma viga intermediária para comparação com a viga
resolvida por apoio elástico. Nas tabelas que se seguem, são comparados os momentos
58
encontrados para o caso da viga contínua com apoio elástico e para os pórticos deslocáveis e
indeslocáveis.
Tabela 10. Comparação entre os momentos da viga V14 com apoio elástico e pórtico
indeslocável.
Pontos Momentos (kNm)
Viga com Pórtico Diferença
engaste elástico indeslocável (%)
Aesquerdo 56.464 56.464 0
Adireito 91.5593 78.1878 -14.60
Besquerdo 93.6694 110.3139 17.77
Bdireito 60.063 70.236 16.94
Cesquerdo 60.408 70.175 16.17
Cdireito 94.0825 109.1848 16.05
Desquerdo 90.1421 78.1840 -13.26
Ddireito 53.689 53.689 0
deslocável.
engaste elástico deslocável (%)
Aesquerdo 56.464 56.464 0
Adireito 91.5593 79.029 -13.68
Besquerdo 93.6694 109.5823 16.99
Bdireito 60.063 70.578 17.51
Cesquerdo 60.408 69.832 15.60
Cdireito 94.0825 109.9157 16.83
Desquerdo 90.1421 77.3427 -14.20
Ddireito 53.689 53.689 0
Também foram comparados os momentos gerados nos pórticos deslocáveis e nos

indeslocáveis.
Tabela 12. Comparação entre os momentos dos pórticos da V14

Pórtico Pórtico Diferença
indeslocável deslocável (%)
Aesquerdo 56.464 56.464 0
Adireito 78.1878 79.029 1.07
Besquerdo 110.3139 109.5823 -0.066
Bdireito 70.236 70.578 0.049
Cesquerdo 70.175 69.832 -0.049
Cdireito 109.1848 109.9157 0.067
Desquerdo 78.1840 77.3427 -1.08
Ddireito 53.689 53.689 0
59
O mesmo foi efetuado para o pórtico gerado pela V23. Os resultados da comparação
seguem abaixo.
indeslocável.
engaste elástico indeslocável (%)
Aesquerdo 0 0 0
Adireito 7.9305 7,93 0
Besquerdo 1.5114 1,51 0
Bdireito 1.5115 1,51 0
Cesquerdo -160.0506 -160,05 0
Cdireito -220.8284 -220,83 0
Desquerdo -159.1112 -159,11 0
Ddireito -57.82 -54,82 5.19
deslocável.
engaste elástico deslocável (%)
Aesquerdo 0 0 0
Adireito 7.9305 13,28 67.46
Besquerdo 1.5114 1,31 -13.32
Bdireito 1.5115 1,31 -13.32
Cesquerdo -160.0506 -150,3 -6.09
Cdireito -220.8284 -229,5 3.93
Desquerdo -159.1112 -147,31 7.42
Ddireito -57.82 -54,82 5.19
Também foram comparados os momentos gerados nos pórticos deslocáveis e nos

indeslocáveis.
Tabela 15. Comparação entre os momentos dos pórticos da V23

Pórtico Pórtico Diferença
indeslocável deslocável (%)
Aesquerdo 0 0 0
Adireito 7,93 13,28 67.46
Besquerdo 1,51 1,31 -13.32
Bdireito 1,51 1,31 -13.32
Cesquerdo -160,05 -150,3 -6.09
Cdireito -220,83 -229,5 3.93
Desquerdo -159,11 -147,31 7.42
Ddireito -54,82 -54,82 0
60
Pode-se perceber que os valores encontrados para os esforços de momento fletor
para o modelo de viga contínua com engastamento elástico são praticamente iguais aos
encontrados pelo modelo de pórtico plano indeslocável, uma vez que as molas, presentes nos
apoios da viga, simulam a ligação da viga com a do pilar. Esta associação em um pórtico
funciona como estrutura de travamento que também trabalha como uma estrutura de
contraventamento, assemelhando-se ao contraventamento utilizado no modelo de pórtico
indeslocável.
Uma ressalva válida é que dependendo da viga escolhida para analisar no pórtico,
esses valores tendem a ter uma diferença um pouco maior, mas mesmo assim, ela não continua
tão grande ao ponto de não poder resolver a viga por meio do engaste elástico.
A partir dessas comparações é possível perceber que ao se admitir que as barras
(pilares e vigas) não sofrem deformações normais ao longo de seus eixos, quando são
comparadas as situações deslocáveis e indeslocáveis, a variação percentual entre os valores de
momento obtido são praticamente nulas na maioria dos nós, o que nos leva a perceber que essa
deslocabilidade lateral é muito dependente dessa propriedade.
7. Considerações Finais
Foi perceptível que o método dos deslocamentos é bastante efetivo para o cálculo
dos momentos fletores, reações de apoio e esforços cortantes, obtendo desprezíveis erros entre
o manual e o Ftool, demonstrando a importância do método na Teoria de Estruturas.
A partir da comparação entre os sistemas com apoios elásticos e inelásticos,
permitiu verificar que os apoios elásticos proporcionam uma redução dos momentos no
encontro das vigas com os pilares, podendo acarretar em custos mais econômicos quanto à
armadura, devido a solicitações menores na estrutura nesses pontos.
Quando os modelos de pórtico indeformável e deformável são comparados,
percebe-se um aumento da rigidez apresentada no modelo de pórtico indeformável,
promovendo uma distribuição mais uniforme dos momentos ao longo da viga.
Portanto, para uma análise mais real do que de fato ocorre em uma estrutura, é
preciso considerar a rigidez do pilar. Assim como, a NBR 6118/2014 que trata do projeto de
estruturas de concreto, não permite o uso direto de vigas contínuas, simplesmente apoiadas
sobre os pilares, sem que haja algumas correções quanto aos momentos encontrados quando
comparados aos de engastamento perfeito.
61
Referências
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 6118 - Projeto de

estrutura de concreto – procedimento. Rio de Janeiro, 2014.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 6120 - Cargas para

o cálculo de estruturas de edificações. Rio de Janeiro, 1980.
62

Relatório 1 - Final

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Relatório 1 - Final

Enviado por

Direitos autorais:

Formatos disponíveis

UNIVERSIDADE FEDERAL DO CEARÁ

BRUNO CAVALCANTE MOTA

ANÁLISE DE VIGAS E PÓRTICOS DE UM EDIFÍCIO UTILIZANDO O

ANÁLISE DE VIGAS E PÓRTICOS DE UM EDIFÍCIO UTILIZANDO O MÉTODO

Trabalho apresentado para obtenção

Prof. João Batista Marques de Sousa

4. DETERMINAÇÃO DAS CARGAS, DIMENSIONAMENTO E LANÇAMENTO

A planta de forma final da estrutura encontra-se no ANEXO I deste trabalho.

Figura 1. Exemplificação do traçado das linhas de ruptura

5. APLICAÇÕES DOS MODELOS PARA ANÁLISE DA ESTRUTURA

5.1. Modelo de Viga Contínua

5.1.1. Análise da viga V14

A viga 14 possui 5 vãos, com 4 apoios e diferentes carregamentos distribuídos e

Figura 2. Representação da viga 14 com seus carregamentos.

Fonte: A equipe, a partir do software Ftool.

Antes da aplicação do método foram necessários os cálculos dos parâmetros do

bh3 0,20 X 0,65³

Em relação ao material, a obtenção do módulo de elasticidade é feita seguindo

Ecs =αi Eci = 26838,40532 𝑀𝑃𝑎

Figura 3. Viga 14 simplificada para o caso sem apoio elástico

Fonte: A equipe, utilizando o Ftool

A escolha do sistema principal a ser adotado restringe apenas os apoios

Figura 4. Representação do Sistema Principal da V14

Fonte: A equipe, utilizando o Ftool.

 ETAPA 0: SISTEMA PRINCIPAL COM CARREGAMENTOS.

Fonte: A equipe, utilizando o Ftool

𝑞𝐿2 22,294 𝑋 7,65422

𝑀𝐵 = 𝑀𝐵1 + 𝑀𝐵2 = −135,0347𝐾𝑁𝑚

𝑞𝐿² 9,414 𝑋 2,1490²

𝑞𝐿2 22,289 𝑋 7,64962

𝑀𝐶 = 𝑀𝐶1 + 𝑀𝐶2 = 136,1892𝐾𝑁𝑚

A partir dos momentos calculados, pode-se determinar o vetor forças da análise. Os

𝛽10 = −135,0347 + 3,6229 = −131,4118

𝛽20 = −3,6229 + 136,1892 = 132,5663

 ETAPA 1: SISTEMA PRINCIPAL COM θ1=1,0

Os coeficientes de rigidez são:

3𝐸𝐼 3 𝑋 1,2284 𝑋 105

3𝐸𝐼 3 𝑋 1,2284 𝑋 105

4𝐸𝐼 4 𝑋 1,2284 𝑋 105

6𝐸𝐼 6 𝑋 1,2284 𝑋 105

A partir disso, é possível obter:

𝛽11 = 276,7911 𝑋 103

𝛽21 = 114,322 𝑋 103

 ETAPA 2: SISTEMA PRINCIPAL COM θ2=1,0

Figuras 13 a 16. Sistema Principal com θ2=1,0 e seus efeitos

Os coeficientes de rigidez são:

4𝐸𝐼 4 𝑋 1,2284 𝑋 105

6𝐸𝐼 6 𝑋 1,2284 𝑋 105

Os coeficientes de rigidez são:

3𝐸𝐼 3 𝑋 1,2284 𝑋 105

A partir disso, é possível obter:

𝛽12 = 114,323 𝑋 103

𝛽22 = 276,821 𝑋 103

Com esses resultados pode-se utilizar-se das equações de equilíbrio da relação de

E dessa maneira, com os resultados obtidos:

A solução do sistema de equilíbrio resulta em:

Para a determinação dos esforços foi utilizado o princípio da superposição, dada

Para o diagrama de momentos:

𝑀𝐵 = −135,0347 + 48,14675 𝑋 103 𝑋 8,108786 × 10−4 = −95,8 𝐾𝑁𝑚

𝑀𝐶 = −3,6229 + 114,3229 𝑋 103 𝑋 8,108786 × 10−4

Com isso é determinado o diagrama de momentos fletores da viga 14 considerando

Fonte: A equipe, utilizando o Ftool

𝑅𝐵 = 95,5864 + 10,1153 + (−6,290239𝑋103 )𝑋 8,108786 × 10−4 = 100,1 𝐾𝑁
