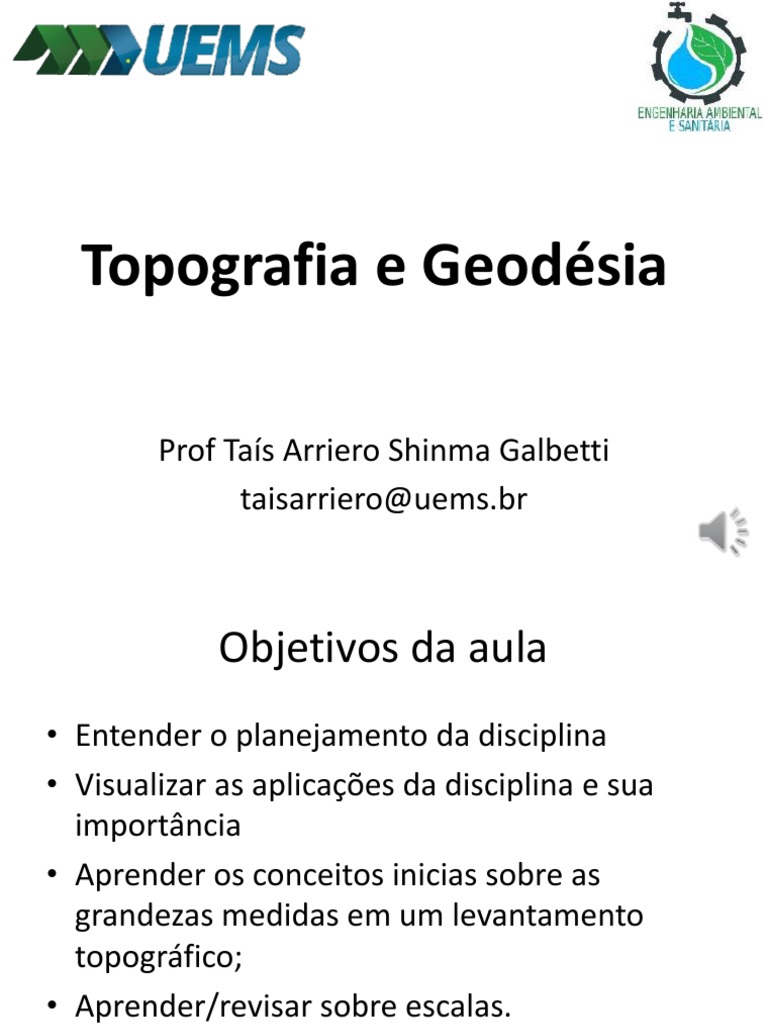

Topografia e Geodésia

Prof Taís Arriero Shinma Galbetti

taisarriero@uems.br
 Objetivos da aula
• Entender o planejamento da disciplina
• Visualizar as aplicações da disciplina e sua
importância
• Aprender os conceitos inicias sobre as
grandezas medidas em um levantamento
topográfico;
• Aprender/revisar sobre escalas.
 Objetivos da disciplina
• Capacitação no manuseio de equipamentos
utilizados em topografia.
• Determinação de cálculos para execução de
mapas planialtimétricos de uma área.
 Plano de ensino
• Sistemas de coordenadas.
• Superfícies de referência.
• Erros.
• Escalas.
• Instrumentos utilizados em levantamentos
topográficos.
• Manuseio da estação total e GPS.
• Medição de distâncias.
• Medição de ângulos.
• Técnicas de levantamento planimétrico.
• Técnicas de levantamento altimétrico.
 Bibliografia recomendada
• Notas de aula e exercícios enviados pela professora

• BORGES, A. de C. Topografia: aplicada a engenharia civil. 2. ed. São Paulo,

SP: Blucher, 2006. 191p. v.1.
• ESPARTEL, L. Curso de topografia. 6. Porto Alegre: Globo, 1978. 655p.
• LOCH, C.; CORDINI, J. Topografia contemporânea: planimetria. 2.ed..
Florianópolis: Ed. da UFSC, 2000. 321pp.
• ALMEIDA SOBRINHO, A. da S. Topografia. Rio de Janeiro, RJ: Ed. UFRJ,
1988. 95p.
• COMASTRI, J. A. Topografia: planimetria. Viçosa, MG: Ed. UFV, 1977. 408p.
• COMASTRI, J. A.; TULER, J. C. Topografia: altimetria. 2. ed. Vicosa, MG:
Editora UFV, 1987. 175p.
• SOUSA, J.; GONÇALVES, J. A.; MADEIRA, S. Topografia – conceitos e
aplicações. Rio de Janeiro: Lidel. 2012.
• TULER, M.; SARAIVA, S. Fundamentos de Topografia. São Paulo: Bookman.
2014.
• NBR 13133 – Execução de Levantamento Topográfico – Procedimento –
1994.
 Datas importantes
• 12/05/21: P1
• 09/06/21: P2
• 16/06/21: PO
• 23/06/21: Exame
 Cálculo da média
• Média = ( P1 + P2 ) / 2

• Sendo:
– P1 e P2: provas com conteúdo separado na plataforma Moodle

• As atividades serão avaliadas até a data das provas e

valerão até 1,0 ponto extra na prova.
• A PO e o exame não terão ponto extra.
• A PO substituirá a menor das 2 notas e abrangerá todo o
conteúdo da disciplina.
• O Exame abrangerá o conteúdo da disciplina.
 Informações
• Em caso de dúvidas:

• Email: taisarriero@uems.br

• Whatsapp: (67) 98187-1529

 Definição
• Definição: topos (lugar) + graphen (descrição)
• Topografia é a ciência aplicada que estuda
métodos de representar um terreno para fins
de projeto. É a descrição exata e
pormenorizada de um terreno ou região, com
contorno, dimensão, relevo, detalhes naturais
e artificiais e posição relativa.
• Envolve conceitos de geometria, desenho e o
uso de equipamentos de medição.
 Definição – NBR 13133/94
• Levantamento topográfico: “Conjunto de métodos e
processos que, através de medições de ângulos
horizontais e verticais, de distâncias horizontais,
verticais e inclinadas, com instrumental adequado à
exatidão pretendida, primordialmente, implanta e
materializa pontos de apoio no terreno, determinando
suas coordenadas topográficas. A estes pontos se
relacionam os pontos de detalhes visando à sua exata
representação planimétrica numa escala
predeterminada e à sua representação altimétrica por
intermédio de curvas de nível, com equidistância
também predeterminada e/ou pontos cotados”.
 Topografia x Geodésia
• Topografia: mapeia uma pequena porção da
superfície terrestre (área de raio de até 50
km);
• Geodésia: mapeia grandes porções da
superfície terrestre, levando em consideração
as deformações devido à sua esfericidade.
• A Topografia pode ser entendida como uma
parte da Geodésia.
 Topografia x Geodésia
• Topografia: mapeia uma pequena porção da
superfície terrestre (área de raio de até 50
km); A Geodésia estuda os
• Geodésia:
sistemas
mapeiadegrandes
posicionamento
porções da
superfície terrestre,
porlevando
GPS em consideração
as deformações devido à sua esfericidade.
• A Topografia pode ser entendida como uma
parte da Geodésia.
 Importância da Topografia
• Permite a construção de mapas ou plantas em
escala;
• Representam detalhes de:
– Relevo
– Hidrografia
– Vegetação, etc.
 Importância da Topografia
• Utilizada em projetos de
obras de edificações,
estradas, barragens,
ferrovias, etc.
 Aplicações
• Cálculo do volume de material a ser usado em
uma obra.
 Aplicações
• Cálculo da declividade do terreno
 Aplicações
• Delimitação de regiões segundo as
características do terreno
 Representação
• A porção de superfície terrestre levantada
topograficamente denomina-se superfície
topográfica e é representada através de uma
projeção ortogonal cotada, a planta ou plano
topográfico.

Superfície topográfica

Planta topográfica
 Levantamentos topográficos
O levantamento topográfico pode ser dividido em:
• Planimétrico: compreende o conjunto de operações
necessárias para a determinação de pontos e feições do
terreno que serão projetados sobre um plano horizontal de
referência através de representação bidimensional;
• Altimétrico: compreende o conjunto de operações
necessárias para a determinação de pontos e feições do
terreno que, além de serem projetados sobre um plano
horizontal de referência, terão sua representação
tridimensional.
 Grandezas
• Angulares:
– Ângulo horizontal
(Hz): é medido entre
as projeções de dois
alinhamentos do
terreno, no plano
horizontal.
 Grandezas
• Angulares:
– Ângulo Vertical (α):
medido entre um
alinhamento do terreno
e o plano do horizonte.
Pode ser ascendente (+)
ou descendente (-),
conforme se encontre
acima (aclive) ou abaixo
(declive) deste plano.
 Grandezas
• Angulares:
– O ângulo vertical pode
também ser medido a
partir da vertical do
lugar (com origem no
Zênite ou Nadir), daí o
ângulo denominar-se
Ângulo Zenital (V ou Z)
ou Nadiral (V’ ou Z’).
 Grandezas

A Vertical do lugar é a direção na qual

atua a força da gravidade, materializada,
por exemplo, pelo fio de prumo. Nessa
vertical, encontram-se dois pontos
importantes na Topografia: o ZÊNITE (no
infinito superior) e o NADIR (no infinito
inferior).
 Grandezas
• Lineares:
– Distância Horizontal (DH): é a distância medida
entre dois pontos, no plano horizontal.
– Distância Vertical ou Diferença de Nível (DV ou
DN): é a distância medida entre dois pontos, num
plano vertical que é perpendicular ao plano
horizontal.
– Distância Inclinada (DI): é a distância medida entre
dois pontos, em planos que seguem a inclinação
da superfície do terreno.
 Grandezas
• Lineares:
 Grandezas

Quais são as grandezas representadas

pela planimetria?

E pela altimetria?
 Desenho topográfico
• O desenho topográfico é a projeção de todas
as medidas obtidas no terreno sobre o plano
do papel. Neste desenho, os ângulos são
representados em verdadeira grandeza (VG) e
as distâncias são reproduzidas segundo uma
razão constante. A esta razão constante
denomina-se ESCALA.
 Escala
• A escala de uma planta ou desenho é definida pela
seguinte relação:

• Onde: "L" representa qualquer comprimento linear

real, medido sobre o terreno; “l ” representa um
comprimento linear gráfico qualquer, medido sobre o
papel, e que correspondente ao comprimento medido
sobre o terreno. "M" é denominado Título ou Módulo
da escala.
 Tipos de escala
• A escala pode ser apresentada sob a forma de:
– Fração : 1/100, 1/2000 ...
– Proporção : 1:100, 1:2000 ...
 Tipos de escala
• A escala pode ser apresentada sob a forma de:
– Gráfica:
 Tipos de escala
• A escala pode ser apresentada sob a forma de:
– Gráfica:
 Tipos de escala

Qual a maior vantagem da escala gráfica?

 Escala
• O valor da escala é adimensional, ou seja, não
tem dimensão (unidade).

• A escala 1:200 indica que uma unidade no

desenho equivale a 200 unidades no terreno.
Assim, 1 cm no desenho corresponde a 200
cm no terreno ou 1 milímetro do desenho
corresponde a 200 milímetros no terreno.
 Tipos de escala
• Podemos dizer ainda que a escala é de:
– ampliação: aquela em que o tamanho do desenho
técnico é maior que o tamanho real a ser
representado. Ex: 2:1 , 3:1 , 10:1 ...
– natural: aquela em que o desenho técnico é igual
ao tamanho real a ser representado. Ex: 1:1.
– redução: aquela em que o tamanho do desenho
técnico é menor que o tamanho real a ser
representado. Ex: 1:2 , 1:50 , 1:500 , 1:1000 ...
 Tipos de escala
• Qual o tipo de escala necessário para
representar estas figuras?
 Critérios para a escolha da escala
• A NBR 8196, que trata do emprego de escalas,
afirma que a escala a ser adotada em um
determinado desenho depende do grau de
complexidade do desenho e da finalidade
dessa representação.
• A escala selecionada deve ser adequada para
permitir uma interpretação fácil e clara das
informações e representações.
 Critérios para a escolha da escala
• Os critérios a serem considerados na escolha da
escala de uma planta são:
– Dimensões reais da área a ser representada;
– Dimensões da folha de impressão/desenho.

• Ao aplicar a relação fundamental de escala, tem-

se como resultado duas escalas, uma para cada
eixo (x e y). A escala escolhida para melhor
representar a porção em questão deve ser aquela
de maior módulo, ou seja, cuja razão seja menor.
 Critérios para a escolha da escala
• Quando a porção levantada e a ser projetada
é bastante extensa e, se quer representar
convenientemente todos os detalhes naturais
e artificiais a ela pertinentes, procura-se
dividir esta porção em partes e representar
cada parte em uma folha. É o que se
denomina representação parcial.
 Tamanhos de folhas
• Os tamanhos de folhas mais utilizados para a
representação da superfície terrestre seguem
as normas da ABNT, que variam do tamanho
A0 ao tamanho A6 .
Principais escalas e suas aplicações
 Erro de graficismo
• Erro de Graficismo (eg) é o nome dado ao raio do menor
círculo no interior do qual se pode marcar um ponto com
os recursos do desenho técnico.
• O erro de graficismo é uma função da acuidade visual,
habilidade manual e qualidade do equipamento de
desenho.
• De acordo com a NBR 13133 (Execução de Levantamentos
Topográficos), o erro de graficismo admissível na
elaboração do desenho topográfico para lançamento de
pontos e traçados de linhas é de 0,2mm.
 Precisão da escala
• Precisão da escala (pe) = eg x M

• O erro admissível na determinação de um ponto do

terreno diminui à medida que a escala aumenta.
 Precisão da escala
• Em casos onde é necessário representar
elementos com dimensões menores que as
estabelecidas pela precisão da escala, podem
ser utilizados símbolos.
 Escala pequena ou grande?
• Pequena escala: utilizada para a elaboração de mapas
de superfícies muito extensas, pois é necessário que os
elementos sejam muito reduzidos.

• Grande escala: escala que reduz menos o espaço

representado pelo mapa e, por essa razão, é possível
um maior detalhamento dos elementos existentes. As
escalas maiores normalmente são denominadas
plantas, e podem ser utilizadas num projeto
arquitetônico ou para representar uma cidade.
 Escala pequena ou grande?
• Pequena escala:
Denominador da escala

• Grande escala:
Denominador da escala
 Escala grande ou pequena?
• Qual destas escalas é maior?

1: 300 ou 1: 300000 ?
 Escala grande ou pequena?
• Qual destas escalas é maior?

1: 300 ou 1: 300000 ?
 Mapa, carta e planta
• A distinção entre estes termos pode ser feita
pela escala de representação.
 Mapa, carta e planta
• Planta: é a representação de qualquer parte
da superfície terrestre que utilize escala entre
1:1 e 1:10.000. Geralmente representa uma
área bastante limitada e com maior
quantidade de detalhes.
Planta
 Mapa, carta e planta
• Carta: é a representação de qualquer parte da
superfície terrestre que utilize escala entre
1:10.000 e 1:100.000. Geralmente representa
uma área menos limitada e com menor
quantidade de detalhes, se comparada com a
planta.
Carta
 Mapa, carta e planta
• Mapa: é a representação de qualquer parte da
superfície terrestre que utilize escala de
módulo maior que 100.000. Geralmente
representa uma área menos limitada e com
menor quantidade de detalhes, se comparada
com a carta.
Mapa
 Mapa, carta e planta
• Quadro ilustrativo da classificação

M 1.000.000 250.000 100.000 50.000 25.000 10.000 2.000

Classe mapa mapa carta carta carta planta planta

 Exemplo 1
• Em um mapa de escala 1: 3.000.000, quantos
centímetros serão necessários para
representar uma reta de 150 km reais?

R: 5cm.
 Exemplo 2
• Foram entregues a um grupo de alunos de uma Faculdade
cinco plantas/cartas/mapas temáticos para servirem como
material de apoio didático a um estudo populacional e
socioambiental de uma determinada região brasileira.
Assinale a escala que apresenta condições de fornecer uma
maior riqueza de detalhes.
a) 1: 1.000.000
b) 1: 100.000
c) 1: 600.000
d) 1: 500.000
e) 1: 250.000
R: alternativa b.
 Exemplo 3
• Um biólogo mediu a altura de cinco árvores distintas e
representou-as em uma mesma malha quadriculada,
utilizando escalas diferentes, conforme indicações na figura
a seguir.

Qual é a árvore que apresenta a maior altura real?

R: IV
 Exemplo 4
• Em um mapa, de escala 1:6.000.000, a distância em
linha reta entre as cidades A e B mede 1 cm. Um avião,
voando a velocidade constante de 360 Km/h e em linha
reta, levaria quanto tempo para percorrer o trajeto
entre as duas cidades?
a) 10 minutos
b) 15 minutos
c) 20 minutos
d) 30 minutos

R: alternativa a.
 Exemplo 5
• Se a avaliação de uma área resultou em
2575cm2 na carta de escala 1:500, a quantos
hectares corresponderá esta mesma área, no
terreno?

R: 6,44 ha.
 Exemplo 6
• Tem-se um mapa topográfico na escala de 1:30.000,
com dimensões de 45cm de comprimento por 27cm de
largura. Deseja-se fazer uma redução de escala a 1/3
da escala original. Em relação ao novo mapa, a escala,
as dimensões reduzidas do mapa, em cm, e a área
representada, em km2, respectivamente, serão:
a) 1:90.000 ; 15 x 9 e 109,35
b) 1:90.000 ; 15 x 9 e 62,80
c) 1:90.000 ; 45 x 27 e 984,15
d) 1:10.000 ; 15 x 9 e 36,45
e) 1:10.000 ; 48 x 27 e 109,35
 Exemplo 7
• Supondo o papel de formato A4 (21,0 cm x
29,7 cm) e a área de 50 m x 80 m, qual a
escala adequada?

R: 1:300 com 1 cm de margem

1:350 com 2cm de margem
 Exercício para entregar
• Se uma área retangular tem 20cm de largura e
10 cm de altura na carta de escala 1:100, a
quantos m2 corresponderá esta mesma área,
no terreno?
Obrigada!
