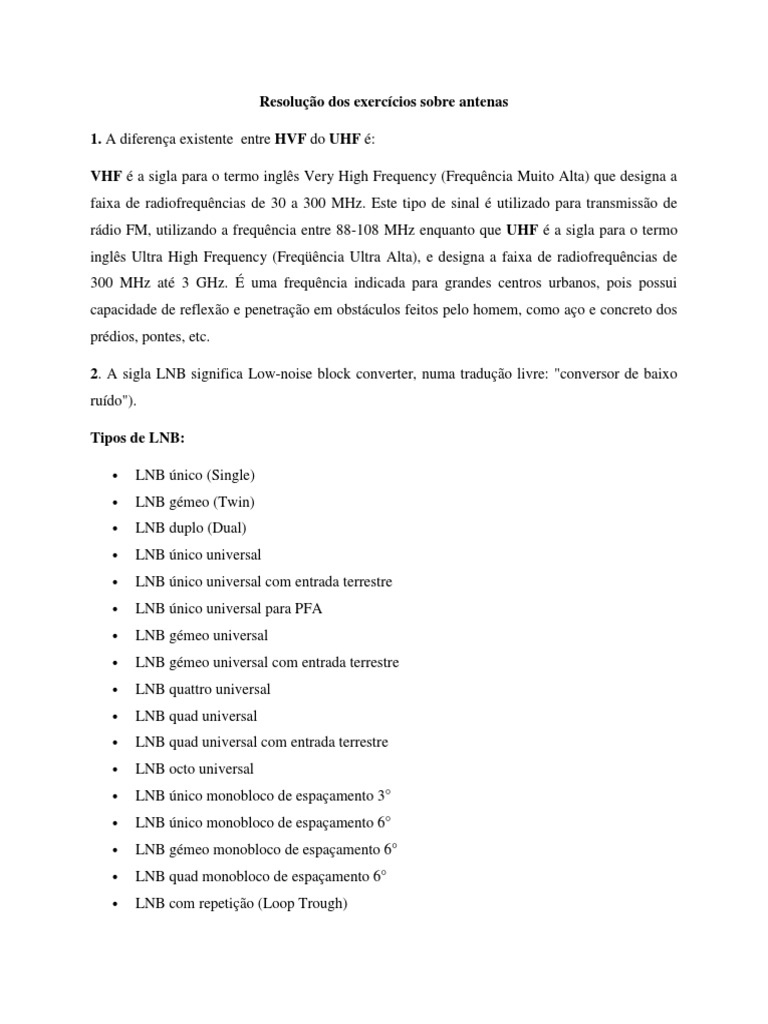

Resolução dos exercícios sobre antenas

1. A diferença existente entre HVF do UHF é:

VHF é a sigla para o termo inglês Very High Frequency (Frequência Muito Alta) que designa a
faixa de radiofrequências de 30 a 300 MHz. Este tipo de sinal é utilizado para transmissão de
rádio FM, utilizando a frequência entre 88-108 MHz enquanto que UHF é a sigla para o termo
inglês Ultra High Frequency (Freqüência Ultra Alta), e designa a faixa de radiofrequências de
300 MHz até 3 GHz. É uma frequência indicada para grandes centros urbanos, pois possui
capacidade de reflexão e penetração em obstáculos feitos pelo homem, como aço e concreto dos
prédios, pontes, etc.

2. A sigla LNB significa Low-noise block converter, numa tradução livre: "conversor de baixo
ruído").

Tipos de LNB:

 LNB único (Single)

 LNB gémeo (Twin)
 LNB duplo (Dual)
 LNB único universal
 LNB único universal com entrada terrestre
 LNB único universal para PFA
 LNB gémeo universal
 LNB gémeo universal com entrada terrestre
 LNB quattro universal
 LNB quad universal
 LNB quad universal com entrada terrestre
 LNB octo universal
 LNB único monobloco de espaçamento 3°
 LNB único monobloco de espaçamento 6°
 LNB gémeo monobloco de espaçamento 6°
 LNB quad monobloco de espaçamento 6°
 LNB com repetição (Loop Trough)
3. As principais diferenças são?

Antena de rádio FM : Nestas antenas altera-se a frequência das ondas eletromagnéticas

emitidas. As ondas são enviadas até a antena de formato parabólico por cabo coaxial, e em
seguida estas ondas são emitidas para outra antena que deve ser estrategicamente posicionada
para que se encontre o local adequado de posicionamento para que ela apresente uma cobertura
de sinal de qualidade.

Enquanto que em antenas AM: A transmissão de rádio AM as frequência variam de 535 KHz a
1.7 MHz. A torre de sustentação da antena é a própria antena.

As antenas de televisão são estruturas que captam e/ou transmitem ondas eletromagnéticas em
frequência UHF e VHF.

4. Porque as antenas de rádio do tipo AM constitui-se de uma grande estrutura, possuindo três
aspectos básicos, o mastro ou torre, que tem como suporte uma base isolante; o solo, pois é nele
que existem os fios de transmissão das informações; e os estais que suportam a torre em pé, neles
existem isoladores de porcelana. É usado esse tipo de antena para emissoras AM, pois as ondas
são médias.

5. Ângulo de azimute é o ângulo formado entre as projeções horizontais de duas linhas que
passam através de dois pontos e convergem a um terceiro ponto.

Ângulo de elevação é um angulo de elevação em relação ao horizonte, medido através de um

ponto plano de referência, o ângulo é positivo se o ponto estiver acima do horizonte do
observador e negativo se o ponto estiver abaixo do horizonte do observador.

6. Ondas curtas são designações utilizadas no campo das radiocomunicações para referir as
estações e as tecnologias de radiotransmissão que utilizam frequências compreendidas entre os
3000 kHz, a frequência acima da qual predomina a propagação ionosférica, e os 30 000 kHz (3 -
30 MHz), enquanto que as ondas médias são faixas de rádio compreendidas entre 530 kHz e
1700 kHz utilizadas para radiodifusão sonora.
7. O cabo coaxial é dividido em dois tipos: cabo coaxial fino (thinnet) ou cabo coaxial 10Base2,
e cabo coaxial grosso (thicknet) ou cabo coaxial 10Base5.

8. O amplificador de linha é um equipamento usado principalmente em instalações coletivas

e serve para aumentar o ganho do sinal de TV quando usamos muitos metros de cabo coaxial ou
quando há muitos pontos de TV e divisores de linha.
