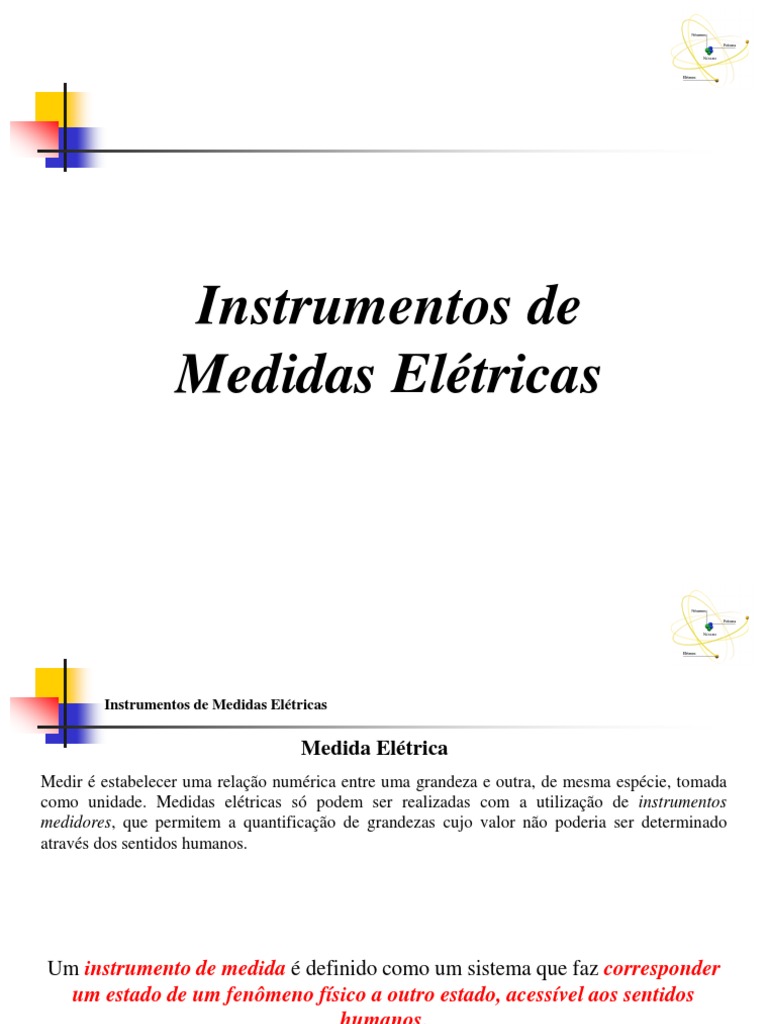

Instrumentos de

Medidas Elétricas
 Instrumentos de Medidas Elétricas

Medida Elétrica
Medir é estabelecer uma relação numérica entre uma grandeza e outra, de mesma espécie, tomada
como unidade. Medidas elétricas só podem ser realizadas com a utilização de instrumentos
medidores, que permitem a quantificação de grandezas cujo valor não poderia ser determinado
através dos sentidos humanos.

Um instrumento de medida é definido como um sistema que faz corresponder

um estado de um fenômeno físico a outro estado, acessível aos sentidos
humanos.
 Instrumentos de Medidas Elétricas

Medida Elétrica
 Esquema fundamental de uma medição:

 Se a medida tem a finalidade de manter uma máquina em um determinado regime de

funcionamento, o esquema de medição é acrescido de mais uma etapa, ou seja:
 Instrumentos de Medidas Elétricas

Medida Elétrica
Na medição elétrica surgem 3 problemas cujas soluções devem ser avaliadas:

• O que medir
• Com que medir
• Como avaliar a medição
 Instrumentos de Medidas Elétricas

Medida Elétrica
Quanto ao primeiro problema “O QUE MEDIR” existe uma gama bastante vasta de grandezas.

Na medição elétrica as grandezas fundamentais são:

• Corrente
• Tensão
• Frequência
• Potência
• Resistência
• Capacitância
• Indutância
• Fator de potência
 Instrumentos de Medidas Elétricas

Medida Elétrica
O segundo problema “COM QUE MEDIR” exige os conhecimentos fundamentais da medição
elétrica;
Para que o emprego de um determinado instrumento seja adequado e exato para a medição
desejada.
 Instrumentos de Medidas Elétricas

Medida Elétrica
E por último “AVALIAR A MEDIÇÃO” compreende o problemade, com os dados fornecidos
pelos instrumentos, poder-se tirar as conclusões para tomar uma decisão ou certificar-se do
desempenho da instalação.
 Instrumentos de Medidas Elétricas

Classificação dos instrumentos de medida

Os instrumentos de medidas elétricas podem ser classificados de várias formas, de acordo com o
aspecto considerado:

a) Quanto à grandeza a ser medida:

• amperímetro: para a medida de corrente;

• voltímetro: adequado para a medida de tensão;
• wattímetro: capaz de medir potência ativa;
• ohmímetro: para a leitura de resistência;
• capacímetro: capaz de medir capacitância;
• frequencímetro: que mede freqüência, etc.

Muitos desses instrumentos são especificados para operação em corrente contínua (CC) ou corrente
alternada (CA).
 Instrumentos de Medidas Elétricas

Classificação dos instrumentos de medida

Os instrumentos de medidas elétricas podem ser classificados de várias formas, de acordo com o
aspecto considerado:

b) Quanto à forma de apresentação dos resultados:

• analógicos, nos quais a leitura é feita de maneira indireta, usualmente através do posicionamento
de um ponteiro sobre uma escala.
• digitais, que fornecem a leitura diretamente em forma alfa-numérica em um display.
 Instrumentos de Medidas Elétricas

Classificação dos instrumentos de medida

Os instrumentos de medidas elétricas podem ser classificados de várias formas, de acordo com o
aspecto considerado:

b) Quanto à forma de apresentação dos resultados:

Os instrumentos digitais ganham a cada dia destaque entre os dispositivos de medidas elétricas.
Dois fatores são apontados para seu sucesso:
• comodidade do operador – é muito mais fácil ler o resultado diretamente no display do que
deduzi-lo a partir da posição de um ponteiro sobre uma escala;
• queda dos preços – nos últimos anos o custo dos instrumentos digitais reduzisse vertiginosamente.
 Instrumentos de Medidas Elétricas

Classificação dos instrumentos de medida

Os instrumentos de medidas elétricas podem ser classificados de várias formas, de acordo com o
aspecto considerado:

c) Quanto à capacidade de armazenamento das leituras:

• indicadores, capazes de fornecer somente o valor da medida no instante em que a mesma é

realizada;
• registradores, capazes de armazenar certo número de leituras;
• totalizadores, que apresentam o valor acumulado da grandeza medida.
 Instrumentos de Medidas Elétricas

Classificação dos instrumentos de medida

Os instrumentos de medidas elétricas podem ser classificados de várias formas, de acordo com o
aspecto considerado:

d) Quanto ao princípio físico utilizado para a medida:

• bobina móvel
• ferro móvel
• ferrodinâmico
• bobinas cruzadas
• indutivo
• ressonante
• eletrostático

Esses tipos de medidores são tipicamente analógicos; os aparelhos digitais utilizam

majoritariamente circuitos eletrônicos comparadores.
 Instrumentos de Medidas Elétricas

Classificação dos instrumentos de medida

Os instrumentos de medidas elétricas podem ser classificados de várias formas, de acordo com o
aspecto considerado:

e) Quanto à finalidade de utilização:

• para laboratórios: aparelhos que primam pela exatidão e precisão;

• industriais: embora não sejam necessariamente tão exatos quanto os de laboratório, têm a
qualidade da robustez, mostrando-se apropriados para o trabalho diário sob as mais diversas
condições.
 Instrumentos de Medidas Elétricas

Instrumentos Analógicos

O instrumento analógico tem como fundamentação básica a medida de corrente (amperímetro);

adaptações feitas neste medidor permitem que seja usado para a medida de outras grandezas,
como tensão e resistência.
 Características Construtivas

Os instrumentos analógicos baseiam sua operação em algum tipo de fenômeno eletromagnético ou

eletrostático, como a ação de um campo magnético sobre uma espira percorrida por corrente
elétrica ou a repulsão entre duas superfícies carregadas com cargas elétricas de mesmo sinal. São,
portanto, sensíveis a campos elétricos ou magnéticos externos, de modo que muitas vezes é
necessário blindá-los contra tais campos.
 Instrumentos de Medidas Elétricas

Instrumentos Analógicos

 Sensibilidade

Todos os instrumentos analógicos possuem uma resistência interna, devida à existência dos
enrolamentos, conexões e outras partes; portanto, quando inseridos em um circuito, esses aparelhos
causam uma mudança na configuração original.
A sensibilidade (S) é uma grandeza que se relaciona à resistência interna dos instrumentos; no caso
de medidores analógicos, ela é calculada tomando-se como base a corrente necessária para produzir
a máxima deflexão no ponteiro (Imax). Então:

Considerando a Lei de Ohm, para a qual 1 A = 1 V/Ω, deduz-se que a sensibilidade é dada em ohms
por volts (Ω /V).
Quanto maior for a sensibilidade de um instrumento, melhor este será. De uma maneira geral, os
instrumentos de bobina móvel são aqueles que apresentam melhor sensibilidade entre os medidores
analógicos, podendo atingir valores da ordem de 100 k Ω /V.
 Instrumentos de Medidas Elétricas

Instrumentos Analógicos

 Erro de Paralaxe

Em equipamentos analógicos, erros de leitura causado pela observação defeituosa por parte do
operador são comuns, onde o mais encontrado é o erro da paralaxe.

Para a diminuição ou total eliminação do erro de paralaxe usam-se espelhos nas escalas.
 Instrumentos de Medidas Elétricas

Instrumentos Digitais

Se nos instrumentos analógicos o modelo básico é o amperímetro, a operaão dos aparelhos

digitais tem como fundamento a medida de tensão (voltímetro). A alteração da configuração
inicial permite que sejam medidas outras grandezas, como corrente, resistência, freqüência,
temperatura e capacitância.
 Características Construtivas

A característica básica dos instrumentos digitais é a conversão dos sinais analógicos de entrada em
dados digitais. Esta conversão análogo-digital (ou A-D) é realizada por circuitos eletrônicos cuja
operação foge ao escopo deste curso. A parte mais evidente em um instrumento digital é seu display
(visor), que pode ser de 2 tipos:
a) Display de LEDs, dispositivos semicondutores capazes de emitir luz quando percorridos por
corrente elétrica. Esses displays têm fundo escuro, para proporcionar maior destaque ao brilho dos
LEDs.
b) Display de cristal líquido (LCD), constituídos por duas lâminas transparentes de material
polarizador de luz, com eixos polarizadores alinhados perpendicularmente entre si; entre as lâminas
existe uma solução de cristal líquido, cujas moléculas podem se alinhar sob a ação da corrente
elétrica, impedindo a passagem da luz.
 Instrumentos de Medidas Elétricas

Instrumentos Digitais

 Resolução

Como no caso dos instrumentos analógicos, esta característica está relacionada à capacidade de
diferenciar grandezas com valores próximos entre si. Em um instrumento digitais, a resolução é
dada pelo número de dígitos ou contagens de seu display.
Um instrumento com 3½ dígitos tem 3 dígitos “completos” (isto é, capazes de mostrar os
algarismos de 0 até 9) e 1 “meio dígito”, que só pode apresentar 2 valores: 0 (nesse caso o
algarismo está “apagado”) ou 1; portanto, este instrumento pode contar até 1999. Um outro
instrumento de 4½ dígitos tem maior resolução, pois pode apresentar 19999 contagens.
Instrumentos com contagem de 3000 (33/4 dígitos), 4000 (34/5 dígitos) ou 6000 (36/7 dígitos)
também são fabricados, até com resoluções maiores.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

Denominamos básicos os instrumentos destinados à medida das grandezas elétricas básicas:

corrente, tensão e potência. Outras grandezas elétricas – como resistência e capacitância - podem
ser determinadas a partir de adaptações feitas nesses medidores básicos.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Amperímetro

Utilizado para medir correntes, sempre é ligado em série com elemento cuja corrente quer-se
medir; isto significa que um condutor deverá ser “aberto” no ponto de inserção do instrumento,
como mostra a figura abaixo (a). O símbolo do amperímetro está mostrado no diagrama
esquemático a seguir (b).
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Amperímetro

Se a interrupção do circuito é impraticável pode-se

usar um amperímetro-alicate, capaz de medir a
corrente pelo campo magnético que esta produz ao
passar no condutor.
A resistência interna de um amperímetro deve ser a
menor possível, a fim de que o instrumento interfira
minimamente no circuito sob inspeção. Um
amperímetro ideal é aquele que tem resistência
interna igual a zero, ou seja, equivale a um curto-
circuito. Na prática, a menos que se busque grande
exatidão em uma medida, pode-se considerar que os
amperímetros são ideais,
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Amperímetro

Em muitos modelos de amperímetros analógicos

deve-se atentar para a ligação, relativamente ao
sentido da corrente, pois uma inversão na mesma
fará com que o ponteiro se desloque no sentido
errado da escala; quando isso acontece, devem-se
inverter os terminais da conexão.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Voltímetro

Instrumento destinado à medida de tensões, o voltímetro deve ser ligado em paralelo com o elemento
cuja tensão quer-se determinar.

A mesma observação relativa à ligação dos amperímetros analógicos vale para os voltímetros: a
inversão na conexão do instrumento ocasiona a inversão do sentido de deslocamento do ponteiro.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Ohmímetro

Um Ohmímetro é um instrumento de medida elétrica que mede a resistência elétrica de um

componente, ou seja, a oposição à passagem da corrente elétrica que este componente pode oferecer.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Ohmímetro

O Ohmímetro deve ser ligado em paralelo com o componente a ser medido, conforme a ilustração
anterior. No entanto, uma observação deve ser feita sobre a utilização do Ohmímetro, onde, ao se
utilizar este equipamento para a medida de resistência, o componente a ser medido deve ser
desconectado do circuito aonde este está inserido, pois uma medida errada de resistência será feita se
este procedimento não for realizado.
Outro ponto importante a ser observado, é quando se deseja medir a resistência total de um
determinado circuito, onde todo ele deve ser desconectado da fonte de alimentação, caso contrário o
equipamento de media será danificado.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Wattímetro

É o aparelho apropriado para a medida de potência. Os wattímetros analógicos possuem duas bobinas,
uma para a medida de tensão e outra para medir a corrente. O aparelho é construído de tal forma que o
ponteiro indica o produto dessas duas grandezas multiplicado, apresentando então o valor da potência
medida. O Wattímetro deve ser usado de forma a medir tensão e corrente independente, conforme a
ilustração abaixo.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Multímetro

Multímetros ou multitestes são instrumentos projetados para medir diversas grandezas. Todo o
multímetro é capaz de medir, pelo menos, tensão (CC e AC), corrente (normalmente só CC) e
resistência.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Ponte de Wheatstone

É um circuito utilizado para medir resistências, e

sua estrutura básica pode ser vista na Figura ao
lado, onde Rx é a resistência desconhecida, R1 e
R2 são valores conhecidos de resistência e Rp é
um potenciômetro. O circuito é alimentado por
uma fonte de CC com tensão nominal E e possui,
ainda, um amperímetro sensível (galvanômetro).
Com o ajuste do potenciômetro, cujo valor pode
ser lido em um painel, a leitura no amperímetro
vai-se alterando e, para um determinado valor de
Rp, não haverá indicação de corrente no
instrumento: diz-se que, nessa situação, a ponte
está em equilíbrio.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Ponte de Wheatstone

Quando a ponte está em equilíbrio, demonstra-se

que o valor da resistência desconhecida é dada
por:

onde Rp0 é o valor de Rp para o qual a ponte está

em equilíbrio.
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Capacímetro

Capacímetro é um instrumento utilizado em eletrônica para medir a capacitância. A medição pode

ser feita em capacitores comuns e eletrolíticos. A unidade da capacitância é o Farad (representado
pela letra F).
 Instrumentos de Medidas Elétricas

Instrumentos Básicos de Medidas Elétricas

 Frequencímetro

O Frequencímetro é um instrumento eletrônico utilizado para medição da frequência de um sinal

periódico. A unidade de medida utilizada é o hertz (símbolo Hz). Um frequêncimetro possui um
mostrador digital que pode ser em cristal líquido ou de LEDs, informando a frequência medida em
Hz, kHz, MHz e GHz, conforme a escala utilizada.
Além dos frequencímetros digitais, existem os eletromecânicos, usados para medir a baixa
frequência da rede elétrica. Estes se compõem de barras de ferro doce, que vibram em determinadas
frequências de ressonância e são instalados em painéis de equipamentos elétricos.
