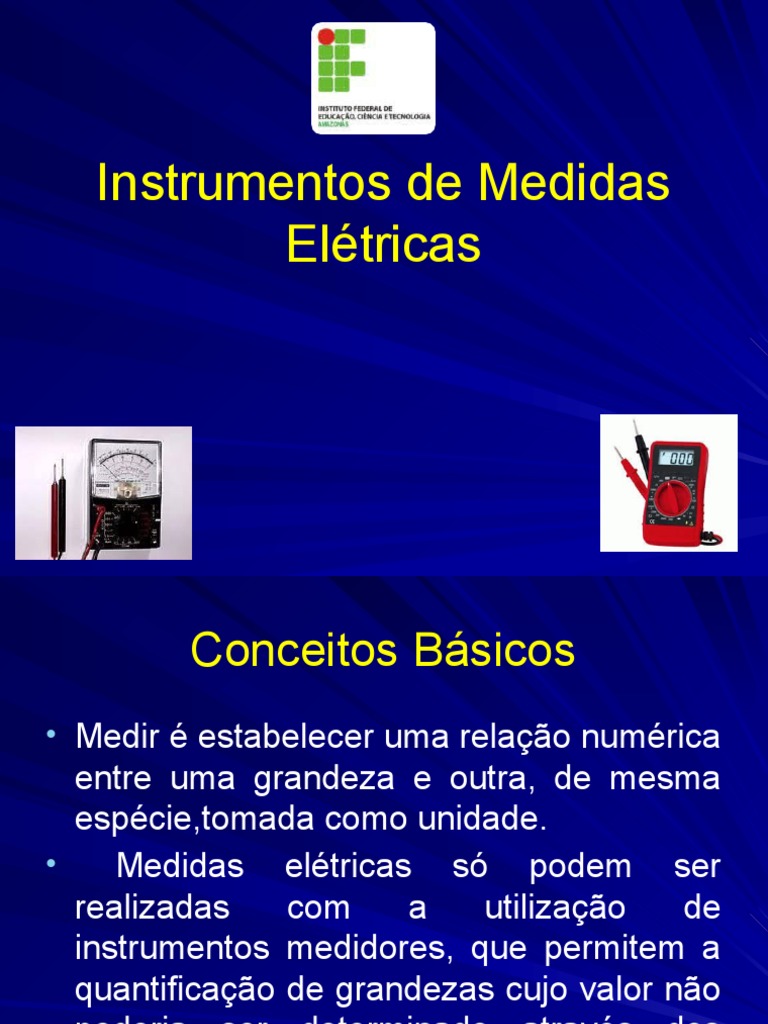

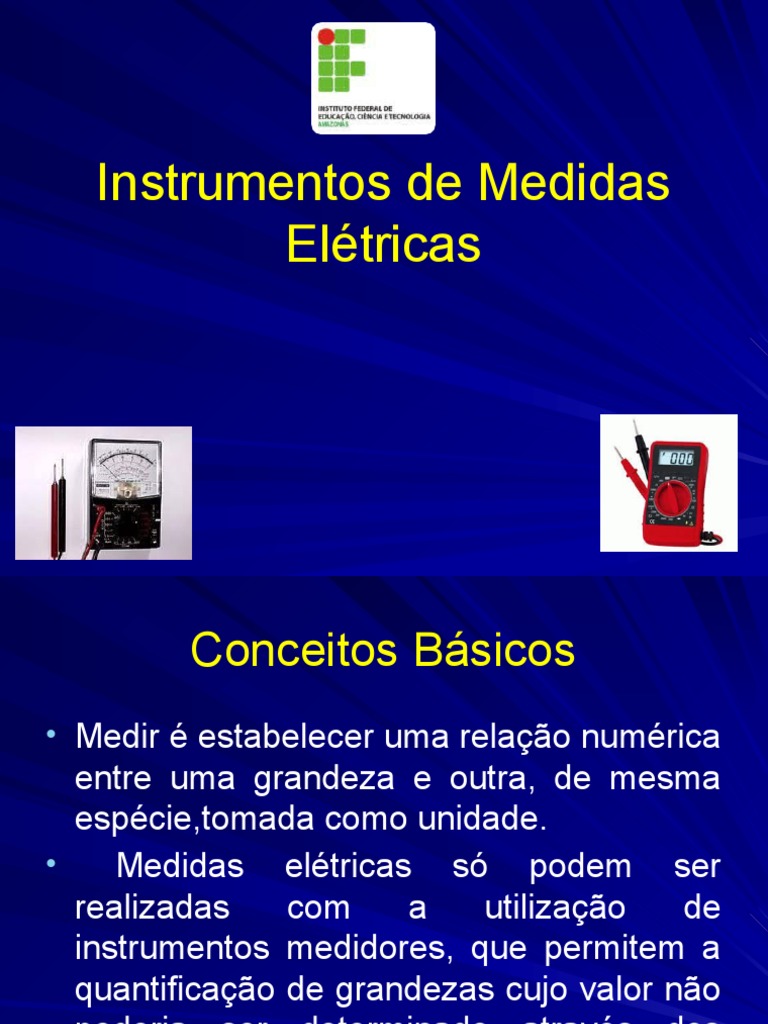

Instrumentos de Medidas

Elétricas
 Conceitos Básicos
• Medir é estabelecer uma relação numérica
entre uma grandeza e outra, de mesma
espécie,tomada como unidade.
• Medidas elétricas só podem ser
realizadas com a utilização de
instrumentos medidores, que permitem a
quantificação de grandezas cujo valor não
poderia ser determinado através dos
sentidos humanos.
 Padrão
• Padrão é a grandeza que serve de base ou
referência para a avaliação da quantidade ou da
qualidade da medida;
• deve ser estabelecido de tal forma que apresente
as seguintes características:

• Permanência - significando que o padrão não pode

se alterar com o passar do tempo nem com a
modificação das condições atmosféricas;

• Reprodutibilidade - que é a capacidade de obter

uma cópia fiel do padrão.
 Erros
• Erros são inerentes a todo o tipo de medidas e podem ser
minimizados, porém nunca completamente eliminados. Em medidas
elétricas, costuma-se considerar três categorias de erros:

a) Grosseiros
• São sempre atribuídos ao operador do equipamento e, de uma
maneira geral, pode-se dizer que resultam da falta de atenção. A
ligação incorreta do instrumento, a transcrição equivocada do valor
de uma observação. Esses erros podem ser minimizados através da
repetição atenta das medidas, seja pelo mesmo observador ou por
outros.

b) Sistemáticos
• Devem-se as deficiências do instrumento ou do método empregado e
às condições sob as quais a medida é realizada. Costuma-se dividi-
los em duas categorias: Instrumentais e Ambientais.
 Erros
c) Aleatórios
•Também chamados erros acidentais, devem-se a fatores
imponderáveis (incertezas), como a ocorrência de transitórios
em uma rede elétrica e ruídos provenientes de sinais espúrios.
Como não podem ser previstos, sua limitação é impossível.
 Exatidão e Precisão
No tratamento de erros os termos exatidão e precisão -
embora sejam muitas vezes usados como sinônimos -
têm significado diferentes:
•• Exatidão: é a propriedade que exprime o afastamento
que existe entre o valor lido no instrumento e o valor
verdadeiro da grandeza que se está medindo.
•• Precisão: característica de um instrumento de medição,
determinada através de um processo estatístico de
medições, que exprime o afastamento mútuo entre as
diversas medidas obtidas de uma grandeza dada, em
relação à média aritmética dessas medidas (Norma P-
NB- 278/73, da ABNT).
 Exatidão e Precisão

A precisão é um pré-requisito da exatidão, embora o contrário não seja

verdadeiro. Assim, dizer que um instrumento é preciso não implica,
necessariamente, que seja exato.
 Instrumentos de Medidas
• Os Instrumentos de Medida ou Aparelhos
de Medição são instrumentos que, através
de escalas, gráficos ou dígitos, fornecem
os valores numéricos das grandezas que
estão sendo medidas em um determinado
circuito.
• Os Instrumentos que mais nos interessam
para analisar um circuito são: Voltímetro,
Amperímetro, Ohmímetro, Wattímetro e
Multímetro.
a) Indicadores: são aparelhos que, através do movimento
de um ponteiro em uma escala ou de uma tela digital,
fornecem os valores instantâneos das grandezas
medidas.
b) Registradores: têm o princípio de funcionamento
semelhante ao dos instrumentos indicadores, sendo que,
é adaptado à extremidade do ponteiro, uma pena, onde
se coloca tinta. Sob a pena corre uma tira de papel com
graduação na escala conveniente. A velocidade do papel
é constante, através de um mecanismo de relojoaria.
Deste modo, tem-se os valores da grandeza medida a
cada instante e durante o tempo desejado.
c) Integradores: São aparelhos que somam os valores
instantâneos e fornecem a cada instante os resultados
acumulados. O aparelho integrador pode ser de ponteiros
ou de ciclômetro ou dígitos. Um exemplo, são os
medidores de energia elétrica das residências.
Classificação dos Instrumentos
de Medidas Elétricas
a) Grandeza a ser medida: amperímetro (corrente);
voltímetro (tensão); wattímetro (potência ativa);
varímetro(potência reativa); fasímetro ou
cosifímetro (defasagem entre tensão e corrente
ou cosj); ohmímetro (resistência);
capacímetro(capacitância); frequencímetro
(frequência).
b) Forma de apresentação dos resultados:
b) analógicos
c) digitais
 Observações
No entanto, a utilização de medidores analógicos ainda é muito
intensa devido a fatores tais como:

•1) grande número de instrumentos de oficinas e painéis de controle

de indústrias ainda têm por base instrumentos analógicos;
•2) de maneira geral, instrumentos analógicos são mais robustos que
os digitais, tornando-os mais apropriados em determinadas situações e
•3) em algumas aplicações onde há variações rápidas da grandeza a
ser medida, é mais interessante observar o movimento de um ponteiro
do que tentar acompanhar a medida através de dígitos. Por exemplo,
em experiências em laboratório é prática recomendada utilizar no
circuito experimentado um amperímetro analógico em série ao
circuito como equipamento de segurança
 Voltímetro

• O voltímetro é
utilizado para
verificar a tensão
entre dois pontos
no circuito, existem
dois tipos básicos
o digital e o
analógico. Utiliza-
se colocando as
pontas num circuito
sujeito a tensão, é
usado em paralelo
com o circuito que
se vai medir.
Equipamentos de Testes de
Tensão

Testador de Tensão Detector de Fases

até
800 kV (por
aproximação)

Detector de tensão
por contato
 Amperímetro
• É utilizado para medir a corrente que circula num
circuito elétrico, é colocado em série na linha do
circuito
 Ohmímetro

• Mede a resistência
de um componente
ou circuito,
diferencia-se
especialmente nos
analógicos, porque
a escala é inversa.
Utiliza-se para
medir componentes
ou circuitos sem
tensão. A utilização
em circuitos
sujeitos a tensão
pode danificar o
medidor.
 Wattímetro
• O wattímetro combina dois elementos de leitura, a
tensão e a intensidade de corrente, é colocado por
isso, em paralelo com o circuito e em série.
 Multímetro
• Vulgarmente chamado de “multiteste” incorpora
uma série de medidores: amperímetro, voltímetro,
ohmímetro, alguns modelos atuais incorporam
medição de díodos, frequencímetro, capacímetro,
é o principal instrumento de um eletricista.
 Terrômetro
• O instrumento clássico para medir se a resistência do terra é o Terrômetro.
Esse instrumento possui 2 hastes de referência, que servem como divisores
resistivos conforme a figura

“Medidor de Resistência de Terra” tipo “Megger” ou similar.

• O terrômetro “injeta” uma corrente pela terra que é transformada em “quedas” de

tensão pelos resistores formados pelas hastes de referência , e pela própria haste
de terra.
• Através do valor dessa queda de tensão, o mostrador é calibrado para indicar o
valor ôhmico da resistência do terra.
 Medidor de Energia Elétrica
• É o equipamento que mede o Consumo de Energia
Elétrica (kWh). O medidor monofásico compõe-se de
duas bobinas: uma de tensão, ligada em paralelo com a
carga e uma de corrente, ligada em série com a carga.
As duas bobinas são enroladas sobre o mesmo núcleo
de ferro.
Deve-se ter cuidado ao fazer uma leitura nos medidores de ponteiro,
pois cada ponteiro gira em sentido inverso ao de seus vizinhos.
• Qual a Leitura deste Medidor?

2614 kWh

Leitura do Mês Anterior

3045 kWh

Leitura do Mês Atual

A diferença entre as leituras fornece o consumo mensal:

3045 kWh – 2614 kWh = 431 kWh
 Categoria
Esta característica diz respeito à segurança, tanto do instrumento em
si como de seu operador. Não basta que a proteção se dê pela
escolha de instrumento com escalas com ordem de grandeza
suficiente para medir o que se quer: é necessário levar-se em
consideração, ainda, a possibilidade da existência de transientes de
tensão, que podem atingir picos de milhares de volts em
determinadas situações.
CAT I: Circuitos e equipamentos eletrônicos protegidos;

CAT II:
Aparelhos domésticos, de escritórios, laboratórios e similares;
•Tomadas ou pontos de alta tensão com circuitos de ramificações
longas;

CAT III
•Barramentos e linhas de alimentação de plantas industriais;
•Painéis de distribuição;
•Tomadas ou conectores com conexões curtas em relação à
entrada da rede da concessionária;

CAT IV
•Medidores de eletricidade e equipamentos de proteção de
sobrecorrente primário;
•Linhas de baixa tensão do poste até a construção;
•Linhas aéreas para edifícios isolados, linhas subterrâneas para
bombas;
 REFERÊNCIAS

• Introdução a Medidas Elétricas – Prof. Fábio Bertequini Leão /

Sérgio Kurokawa

• NEVES, E. G. C; MÜNCHOW, R. Caderno Didático –

Eletrotécnica –Capitulo 06 – Medidas

• Elétricas. Vol. 1. Universidade Federal de Pelotas (UFPEL).

• FRANK, E. Electrical Measurement Analysis. Editora Robert

E. Krieger, 1977.

• https://www.mundodaeletrica.com.br/quais-sao-as-categorias-d
e-multimetros/

• https://youtu.be/5FpDvU6Aidk
OBRIGADA!
