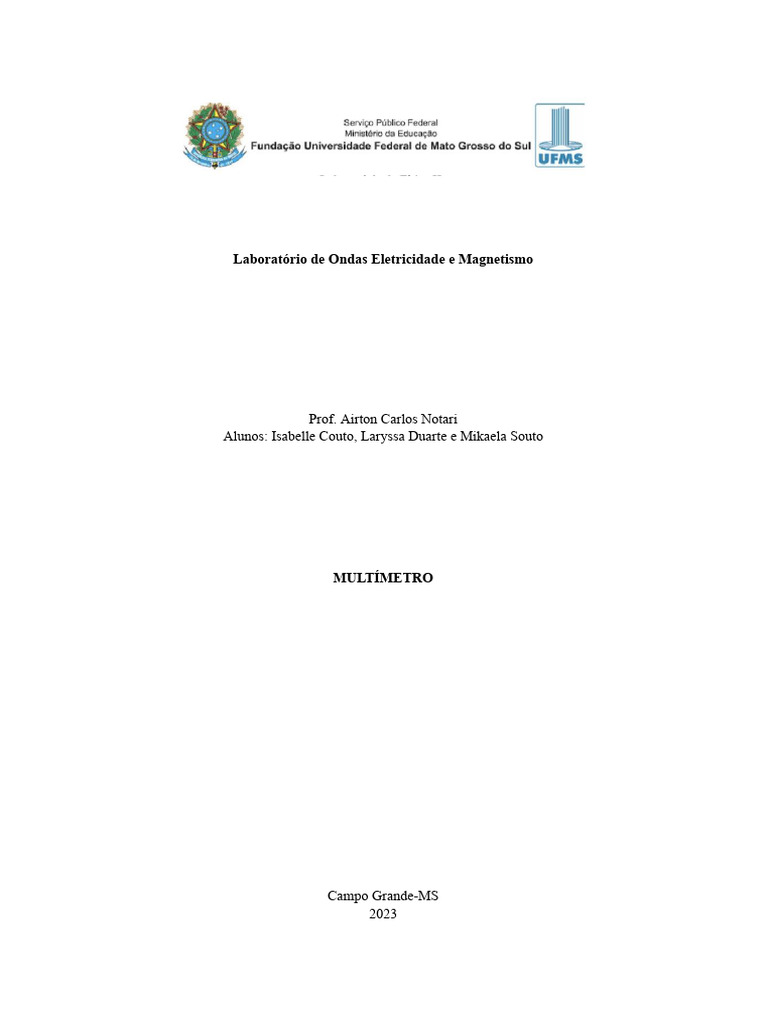

Laboratório de Ondas Eletricidade e Magnetismo

Prof. Airton Carlos Notari

Alunos: Isabelle Couto, Laryssa Duarte e Mikaela Souto

MULTÍMETRO

Campo Grande-MS
2023
Introdução

O multímetro é um instrumento com múltiplas funções utilizado frequentemente nas bancadas de

trabalho em eletrônica. Permite medir tensões e correntes alternadas e contínuas, resistências,
capacitâncias, indutâncias, frequências, testar diodos e transistores e alguns modelos de multímetro,
permitem até medidas de grandezas não elétricas como, por exemplo, a temperatura.

O multímetro como voltímetro

O multímetro pode ser utilizado como instrumento medidor de tensões elétricas (voltímetro). Para
tanto, deverá ser preparado para a medida. É importante que se saiba previamente se a tensão é
alternada (CA ou AC) ou contínua (CC ou DC) e também qual o máximo valor possível da tensão no
circuito, para escolher a faixa correta de leitura do instrumento.
Nas medidas de tensão deve-se conectar o medidor em paralelo com o elemento no qual se deseja a
medida. Como o instrumento deve ser sempre ligado em PARALELO, sua resistência interna tem
valor elevado para que o instrumento não provoque alterações significativas na(s) corrente(s) do
circuito.

O multímetro como amperímetro (ou miliamperímetro)

O multímetro pode ser utilizado como instrumento medidor de correntes elétricas quando é
selecionado corretamente como amperímetro (ou miliamperímetro). Para tanto, deverá ser preparado
para a medida. É importante que se saiba previamente se a tensão é alternada (CA ou AC) ou contínua
(CC ou DC) e também qual o máximo valor possível da corrente no circuito, para escolher a faixa
correta de leitura do instrumento. As pontas de prova do instrumento devem ser ligadas às entradas
COM e A (ou mA).
Nas medidas de corrente deve-se conectar o medidor em SÉRIE com o elemento no qual se deseja a
medida. Como o instrumento deve ser sempre ligado em série, sua resistência interna tem valor muito
baixo, para que o instrumento não provoque alterações significativas na(s) corrente(s) do circuito.

O multímetro como ohmmímetro

O multímetro pode ser utilizado como instrumento medidor de resistências elétricas quando é
selecionado corretamente como ohmmímetro. Para tanto, deverá ser preparado para a medida. O
aparelho que é composto de uma escala não linear. A chave seletora possibilita medidas múltiplas do
valor selecionado. É importante notar que, com as pontas de prova curto-circuitadas, o valor da
resistência deverá ser zero.
Prática 1– Instrumentos de medida – Multímetro

Autores:Isabelle Couto, Laryssa Duarte e Mikaela Souto

Parte experimental

Objetivos
● - Utilizar o multímetro em medidas de corrente e tensão.
● Medir corrente, tensão e resistência equivalente de circuitos simples.

Material Utilizado
● Pilhas, resistências, multímetros digitais, protoboard

Procedimentos
Medida de resistência
Selecione três resistores.
Leia na escala de cores o valor da resistência.
Meça com o multímetro a resistência de cada resistor.
Preencha a tabela e discuta sobre os valores medidos e as tolerâncias fornecidas pelo fabricante.
Os valores medidos estão de acordo pois o multímetro apresenta um pequeno erro.

● Monte o circuito em série da figura

Calcule a resistência total do circuito e meça diretamente com o multímetro. Discuta seus
resultados.

A resistência equivalente foi igual a 174,2k ohm, e o medido pelo multímetro foi de 174,69k ohm,
valores próximos, estando de acordo com o esperado.

Calcule as diferenças de potencial nos resistores 𝑉 e as correntes que passam por 1 , 𝑉 2 𝑒 𝑉 3 ( )

cada um 𝐼 . 1 , 𝐼 2 𝑒 𝐼 3 ( )
Com o multímetro meça as diferenças de potencial e corrente do sistema.
Preencha a tabela com os valores calculados e os valores medidos

Da pilha de 1,5V e a diferença de potencial medida no circuito, foram valores aproximados.

Monte o circuito em paralelo da figura

Calcule a resistência total do circuito e meça diretamente com o multímetro. Discuta seus
resultados.
Resistência paralela calculada foi igual de 1,95k ohm e a medida foi de 1,9k ohm, como o multímetro
apresenta as perdas na vida real, está como imaginado os valores obtidos.
Calcule as diferenças de potencial nos resistores 𝑉 e as correntes que passam por 1 , 𝑉 2 𝑒 𝑉 3 ( )
cada um 𝐼 . 1 , 𝐼 2 𝑒 𝐼 3 ( )
Com o multímetro meça as diferenças de potencial e corrente do sistema. Preencha a tabela com
os valores calculados e os valores medidos

A medida de 1,5 V obteve a leitura de 1,55 V. Obteve um leve aumento na medição decorrente ao
multímetros que apresenta perdas na vida real.

Monte o circuito misto da figura

Calcule a resistência total do circuito e meça diretamente com o multímetro. Discuta seus
resultados.
Resistência total medida do circuito 24,44k ohm, pela conta teórica fica em 24,01k ohm. Valor dentro
do esperado.

Calcule as diferenças de potencial nos resistores 𝑉 e as correntes que passam por 1 , 𝑉 2 𝑒 𝑉 3 ( )

cada um 𝐼 . 1 , 𝐼 2 𝑒 𝐼 3 ( )
Com o multímetro meça as diferenças de potencial e corrente do sistema. Preencha a tabela com
os valores calculados e os valores medidos

Meça a diferença de potencial da pilha e compare com a diferença de potencial total do circuito.
Discuta seus resultados.

Valores aproximadamente iguais, com erros consideravelmente baixo, levando em consideração erros
na medição real.
