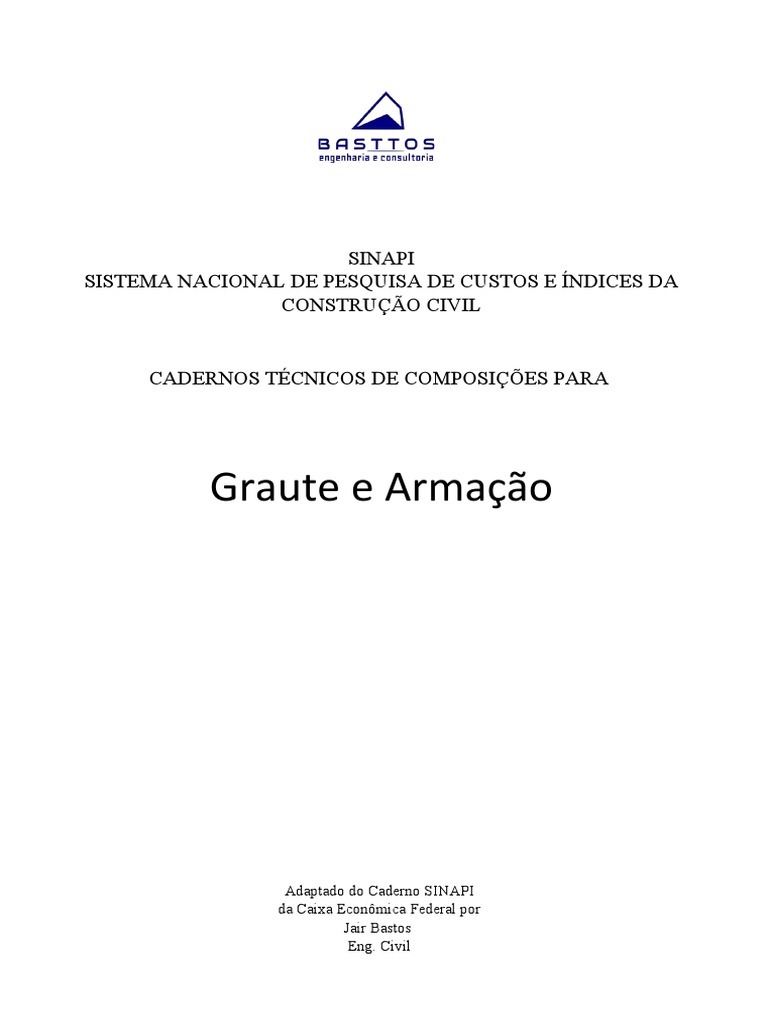

SINAPI

SISTEMA NACIONAL DE PESQUISA DE CUSTOS E ÍNDICES DA

CONSTRUÇÃO CIVIL

CADERNOS TÉCNICOS DE COMPOSIÇÕES PARA

Graute e Armação

Adaptado do Caderno SINAPI

da Caixa Econômica Federal por
Jair Bastos
Eng. Civil
 INTRODUÇÃO

Apresentamos o Grupo de Grauteamento e Armação em Alvenaria Estrutural.

Fazem parte desse grupo 3 composições de Grauteamento e 5 de Armação, totalizando 8 composições.

Constam nesse grupo os serviços de grauteamento para alvenaria estrutural no modo vertical, no modo
horizontal cinta, contraverga e verga.

Blocos: 4x19x39cm, 14x19x29cm, 14x19x39cm

Traço: 1: 0,04 : 1,6 : 1,9 (cimento : cal : areia grossa : brita 0 ou pedrisco)
Vertical Cintas Vergas e Contravergas
Área do vazado 0,01275 m² 0,01143 m² 0,01143 m²
Armação ⌽ 10mm ou 12,5mm 10mm 8mm ou 10mm

Para o preenchimento dos modos verticais de grauteamento, foi considerada a área do vazado de
0,01275m² de um bloco de 14x19x39cm e, para o preenchimento dos trechos horizontais de grauteamento,
foi considerado a área do vazado de 0,01143 m² para blocos de 14x19x29cm ou de 14x19x39cm.

Para os serviços de armação para alvenaria estrutural, constam nesse grupo os mesmos modos com as
seguintes armações: vertical (10,0 mm ou 12,5 mm), horizontal (cinta 10,00mm) e horizontal (verga e
contraverga 8,0 mm ou de 10,0 mm).

Para o serviço de Grauteamento, foi sugerido o Graute com resistência fgk1 = 20 MPa, traço
1: 0,04 : 1,6 : 1,9 (cimento : cal : areia grossa : brita 0 ou pedrisco), com preparo mecânico em betoneira
de 400 litros, pois é o mais recorrente utilizado nas obras brasileiras.

As composições de serviço do SINAPI apresentadas utilizam as seguintes composições auxiliares:

• Pedreiro com Encargos Complementares;

• Servente com Encargos Complementares;
• Graute fgk = 20 MPa, preparo mecânico com betoneira 400 L.

No processo de aferição desse grupo de composições foram analisados dados obtidos de obras de
edificações horizontais (casas) e verticais (edifícios de 2 a 19 pavimentos).

2
 NORMAS E LEGISLAÇÃO

• NBR 14321:1999 – Paredes de alvenaria estrutural – Determinação da

resistência ao cisalhamento.

• NBR 14322:1999 – Paredes de alvenaria estrutural – Verificação da resistência à flexão

simples ou à flexo-compressão.

• NBR 8948:1985 – Paredes de alvenaria estrutural – Ensaio à compressão simples

– Método de Ensaio.

• NBR 13281:2005 – Argamassa para assentamento e revestimento de paredes e tetos –

Requisitos.

• NBR 7480:2007 – Aço destinado a armaduras de concreto armado –

Especificação.

• NBR 8798:1985 - Execução e controle de obras em alvenaria estrutural de blocos vazados

de concreto.

BIBLIOGRAFIA

• TAUIL, C.A.; NESSE, F.J.M. Alvenaria Estrutural. São Paulo: PINI, 2010. 183 p.

3
 COMPOSIÇÕES AFERIDAS

Código Descrição Pág.

ARMAÇÃO VERTICAL DE ALVENARIA ESTRUTURAL;
01.FUES.ARMA.001/01
DIÂMETRO DE 10,0 MM. AF_01/2015 6
89996
ARMAÇÃO VERTICAL DE ALVENARIA ESTRUTURAL;
01.FUES.ARMA.002/01
DIÂMETRO DE 12,5 MM. AF_01/2015 8
89997
ARMAÇÃO DE CINTA DE ALVENARIA ESTRUTURAL;
01.FUES.ARMA.003/01
DIÂMETRO DE 10,0 MM. AF_01/2015 10
89998
ARMAÇÃO DE VERGA E CONTRAVERGA DE
01.FUES.ARMA.004/01
ALVENARIA ESTRUTURAL; DIÂMETRO DE 8,0 MM. 12
89999
AF_01/2015
ARMAÇÃO DE VERGA E CONTRAVERGA DE
01.FUES.ARMA.005/01
ALVENARIA ESTRUTURAL; DIÂMETRO DE 10,0 MM. 14
90000
AF_01/2015
01.FUES.GRAU.001/01 GRAUTEAMENTO VERTICAL EM ALVENARIA
16
89993 ESTRUTURAL. AF_01/2015
GRAUTEAMENTO DE CINTA INTERMEDIÁRIA OU DE
01.FUES.GRAU.002/01
CONTRAVERGA EM ALVENARIA ESTRUTURAL. 18
89994
AF_01/2015
GRAUTEAMENTO DE CINTA SUPERIOR OU DE
01.FUES.GRAU.003/01
VERGA EM ALVENARIA ESTRUTURAL. AF_01/2015 20
89995

4
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 42 -ARMADURAS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade

01.FUES.ARMA.001/01
ARMAÇÃO VERTICAL DE ALVENARIA
KG
Código SIPCI ESTRUTURAL; DIÂMETRO DE 10,0 MM.
89996 AF_01/2015
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 0,062700
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 0,044300
I 34 ACO CA-50, 10,0 MM, VERGALHAO KG 1,000000

2. ITENS E SUAS CARACTERÍSTICAS

- Aço CA-50 para armação vertical, com diâmetro de 10 mm. O diâmetro das barras deverá ser indicado pelo
projetista.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar os quilos de barras utilizados para armação vertical com diâmetro especificado na composição.

5
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução.
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição.

6. EXECUÇÃO

- Posicionar as armaduras de acordo com o projeto.

7. INFORMAÇÕES COMPLEMENTARES

- A relação do diâmetro da barra de aço e sua massa nominal está abaixo representada, na Tabela 1: Tabela 1:
Relação do diâmetro e massa nominal da barra de aço
- Massa nominal (kg/m)
- 0,617

8. PENDÊNCIAS

- Não se aplica.

6
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 42 -ARMADURAS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade

01.FUES.ARMA.002/01
ARMAÇÃO VERTICAL DE ALVENARIA
KG
Código SIPCI ESTRUTURAL; DIÂMETRO DE 12,5 MM.
89997 AF_01/2015
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 0,040400
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 0,028600
I 31 ACO CA-50, 12,5 MM, VERGALHAO KG 1,000000

2. ITENS E SUAS CARACTERÍSTICAS

- Aço CA-50 para armação vertical, com diâmetro de 12,5 mm. O diâmetro das barras deverá ser indicado
pelo projetista.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar os quilos de barras utilizados para armação vertical com diâmetro especificado na composição.

7
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução;
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição.

6. EXECUÇÃO

- Posicionar as armaduras de acordo com o projeto.

7. INFORMAÇÕES COMPLEMENTARES

- A relação do diâmetro da barra de aço e sua massa nominal está abaixo representada, na Tabela 1: Tabela 1:
Relação do diâmetro e massa nominal da barra de aço
- Massa nominal (kg/m)
- 0,963

8. PENDÊNCIAS

- Não se aplica.

8
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 42 -ARMADURAS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade

01.FUES.ARMA.003/01
ARMAÇÃO DE CINTA DE ALVENARIA ESTRUTURAL;
KG
Código SIPCI DIÂMETRO DE 10,0 MM. AF_01/2015
89998
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 0,049200
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 0,034800
I 34 ACO CA-50, 10,0 MM, VERGALHAO KG 1,000000

2. ITENS E SUAS CARACTERÍSTICAS

- Aço CA-50 para armação de cintas, com diâmetro de 10 mm. O diâmetro das barras deverá ser indicado
pelo projetista.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar os quilos de barras utilizados para armação das cintas de alvenaria estrutural com diâmetro
especificado na composição.

9
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução;
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição.

6. EXECUÇÃO

- Posicionar as armaduras de acordo com o projeto.

7. INFORMAÇÕES COMPLEMENTARES

- A relação do diâmetro da barra de aço e sua massa nominal está abaixo representada, na Tabela 1: Tabela 1:
Relação do diâmetro e massa nominal da barra de aço
- Massa nominal (kg/m)
- 0,617

8. PENDÊNCIAS

- Não se aplica.

10
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 42 -ARMADURAS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade

01.FUES.ARMA.004/01 ARMAÇÃO DE VERGA E CONTRAVERGA DE

ALVENARIA ESTRUTURAL; DIÂMETRO DE 8,0 MM. KG
Código SIPCI AF_01/2015
89999
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 0,151700
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 0,107300
I 33 ACO CA-50, 8,0 MM, VERGALHAO KG 1,000000

2. ITENS E SUAS CARACTERÍSTICAS

- Aço CA-50 para armação de vergas e contravergas, com diâmetro de 8 mm. O diâmetro das barras deverá ser
indicado pelo projetista.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar os quilos de barras utilizados para armação das vergas e contravergas com diâmetro especificado na
composição.

11
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução;
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição.

6. EXECUÇÃO

- Posicionar as armaduras de acordo com o projeto.

7. INFORMAÇÕES COMPLEMENTARES

- A relação do diâmetro da barra de aço e sua massa nominal está abaixo representada, na Tabela 1: Tabela 1:
Relação do diâmetro e massa nominal da barra de aço
- Massa nominal (kg/m)
- 0,395

8. PENDÊNCIAS

- Não se aplica.

12
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 42 -ARMADURAS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade

01.FUES.ARMA.005/01 ARMAÇÃO DE VERGA E CONTRAVERGA DE

ALVENARIA ESTRUTURAL; DIÂMETRO DE 10,0 MM. KG
Código SIPCI AF_01/2015
90000
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 0,097200
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 0,068800
I 34 ACO CA-50, 10,0 MM, VERGALHAO KG 1,000000

2. ITENS E SUAS CARACTERÍSTICAS

- Aço CA-50 para armação de vergas e contravergas, com diâmetro de 10 mm. O diâmetro das barras deverá ser
indicado pelo projetista.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar os quilos de barras utilizados para armação das vergas e contravergas com diâmetro especificado na
composição.

13
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução;
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição.

6. EXECUÇÃO

- Posicionar as armaduras de acordo com o projeto.

7. INFORMAÇÕES COMPLEMENTARES

- A relação do diâmetro da barra de aço e sua massa nominal está abaixo representada, na Tabela 1: Tabela 1:
Relação do diâmetro e massa nominal da barra de aço
- Massa nominal (kg/m)
- 0,617

8. PENDÊNCIAS

- Não se aplica.

14
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 43 -CONCRETOS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade
01.FUES.GRAU.001/01
GRAUTEAMENTO VERTICAL EM
Código SIPCI M3
ALVENARIA ESTRUTURAL.
89993 AF_01/2015
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
GRAUTE FGK=20 MPA; TRAÇO 1:0,04:1,6:1,9 (CIMENTO/ CAL/ AREIA
C 90279 GROSSA/ BRITA 0) - PREPARO MECÂNICO COM BETONEIRA 400 L. M3 1,203000
AF_02/2015
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 8,099800
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 5,729200

2. ITENS E SUAS CARACTERÍSTICAS

- Graute: fgk = 20 MPa. Relação a/c = 0,60. Traço sugerido: 1:0,04:1,6:1,9 (cimento:cal:areia:pedrisco). Preparo
mecânico em betoneira 400 litros.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar o volume de graute necessário para preenchimento dos pontos verticais.

15
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução;
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição;
- Considerou-se, para o cálculo do consumo de graute, o preenchimento dos trechos verticais de grauteamento para
um bloco de 14x19x39cm (área do vazado de 0,01275m²), considerando as perdas incorporadas e as por entulho.

6. EXECUÇÃO

- Antes de verter o graute, verificar se os furos estão alinhados e desobstruídos;

- Molhar os vazados dos blocos a serem grauteados;
- Criar janelas de visita nos pontos inferiores dos vazios verticais a serem grauteados para limpeza e inspeção
do grauteamento;
- Lançar o graute no vazado do bloco de forma a garantir o total preenchimento deste.

7. INFORMAÇÕES COMPLEMENTARES

- Não se aplica.

8. PENDÊNCIAS

- Não se aplica.

16
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 43 -CONCRETOS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade

01.FUES.GRAU.002/01 GRAUTEAMENTO DE CINTA INTERMEDIÁRIA OU DE

CONTRAVERGA EM ALVENARIA ESTRUTURAL. M3
Código SIPCI AF_01/2015
89994
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
GRAUTE FGK=20 MPA; TRAÇO 1:0,04:1,6:1,9 (CIMENTO/ CAL/ AREIA
C 90279 GROSSA/ BRITA 0) - PREPARO MECÂNICO COM BETONEIRA 400 L. M3 1,203000
AF_02/2015
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 4,731400
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 3,346600

2. ITENS E SUAS CARACTERÍSTICAS

- Graute: fgk = 20 MPa. Relação a/c = 0,60. Traço sugerido: 1:0,04:1,6:1,9 (cimento:cal:areia:pedrisco). Preparo
mecânico em betoneira 400 litros.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar o volume de graute necessário para o preenchimento de cinta intermediária e contraverga.

17
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução;
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição;
- Considerou-se, para o cálculo do consumo de graute, o preenchimento dos trechos horizontais de grauteamento
para um bloco de 14x19x29 ou de 14x19x39 (área do vazado de 0,01143 m²), considerando as perdas incorporadas e
as por entulho.

6. EXECUÇÃO

- Antes de verter o graute, verificar se os furos estão alinhados e desobstruídos;

- Molhar os vazados dos blocos a serem grauteados;
- Lançar o graute de forma a preencher toda a canaleta.

7. INFORMAÇÕES COMPLEMENTARES

- Não se aplica.

8. PENDÊNCIAS

- Não se aplica.

18
 CADERNO TÉCNICO
CLASSE: FUES - FUNDACOES E ESTRUTURAS
TIPO: 43 -CONCRETOS

1. COMPOSIÇÃO ANALÍTICA DE SERVIÇO

Código / Seq. Descrição da Composição Unidade

01.FUES.GRAU.003/01
GRAUTEAMENTO DE CINTA SUPERIOR OU DE
M3
Código SIPCI VERGA EM ALVENARIA ESTRUTURAL. AF_01/2015
89995
Vigência: 01/2015 Última Atualização: 05/2017

COMPOSIÇÃO
Item Código Descrição Unid. Coef.
GRAUTE FGK=20 MPA; TRAÇO 1:0,04:1,6:1,9 (CIMENTO/ CAL/ AREIA
C 90279 GROSSA/ BRITA 0) - PREPARO MECÂNICO COM BETONEIRA 400 L. M3 1,203000
AF_02/2015
C 88309 PEDREIRO COM ENCARGOS COMPLEMENTARES H 7,238300
C 88316 SERVENTE COM ENCARGOS COMPLEMENTARES H 5,119700

2. ITENS E SUAS CARACTERÍSTICAS

- Graute: fgk = 20 MPa. Relação a/c = 0,60. Traço sugerido: 1:0,04:1,6:1,9 (cimento:cal:areia:pedrisco). Preparo
mecânico em betoneira 400 litros.

3. EQUIPAMENTO

- Não se aplica.

4. CRITÉRIOS PARA QUANTIFICAÇÃO DOS SERVIÇOS

- Utilizar o volume de graute necessário para o preenchimento de cinta superior e verga.

19
5. CRITÉRIOS DE AFERIÇÃO

- Para o levantamento dos índices de produtividade foram considerados os oficiais e os serventes que auxiliavam
diretamente nas proximidades do local de execução;
- O esforço para colocação de escadas ou montagem das plataformas de trabalho e guarda-corpos está contemplado
na composição;
- Considerou-se, para o cálculo do consumo de graute, o preenchimento dos trechos horizontais de grauteamento
para um bloco de 14x19x29 ou de 14x19x39 (área do vazado de 0,01143 m²), considerando as perdas incorporadas e
as por entulho.

6. EXECUÇÃO

- Antes de verter o graute, verificar se os furos estão alinhados e desobstruídos;

- Molhar os vazados dos blocos a serem grauteados;
- Lançar o graute de forma a preencher toda a canaleta.

7. INFORMAÇÕES COMPLEMENTARES

- Não se aplica.

8. PENDÊNCIAS

- Não se aplica.

20
