P18-222.00.RC Tecnogera

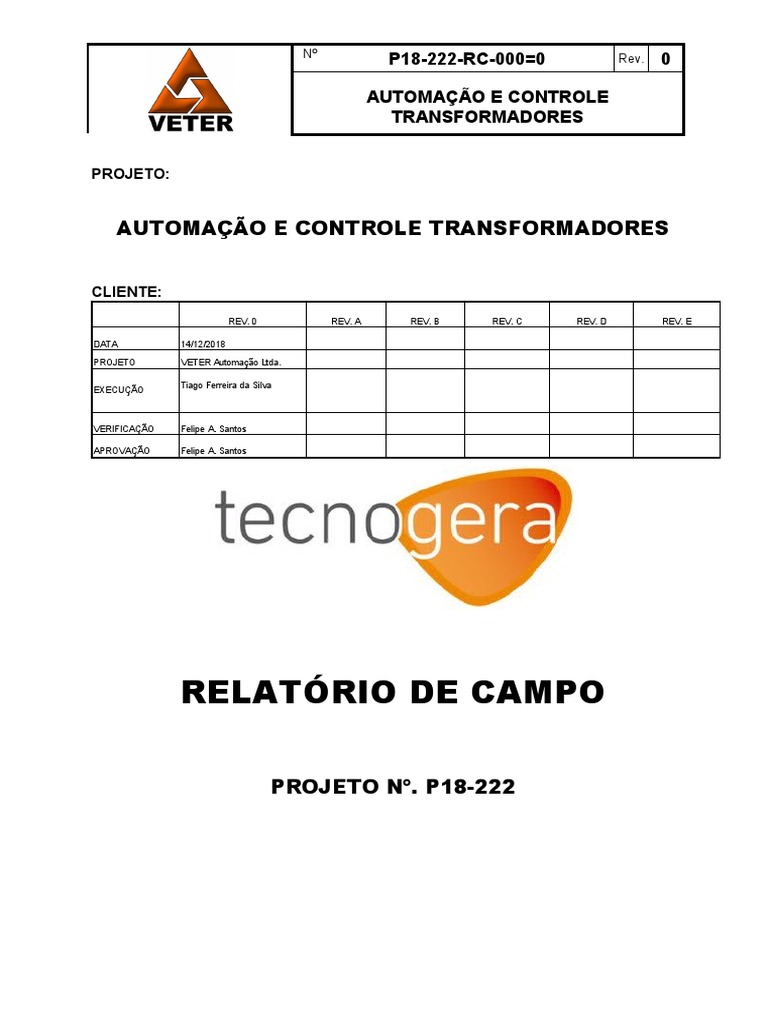

Nº P18-222-RC-000=0 Rev.
AUTOMAÇÃO E CONTROLE
TRANSFORMADORES
PROJETO:
AUTOMAÇÃO E CONTROLE TRANSFORMADORES
CLIENTE:
REV. 0 REV. A REV. B REV. C REV. D REV. E
DATA 14/12/2018
PROJETO VETER Automação Ltda.
Tiago Ferreira da Silva

EXECUÇÃO
VERIFICAÇÃO Felipe A. Santos
APROVAÇÃO Felipe A. Santos
RELATÓRIO DE CAMPO
PROJETO Nº. P18-222

Ref. VETER Automação Ltda: 608589775.doc
Cliente: TECNOGERA
Data: 14/12/2018
FICHA DE APROVAÇÃO DE DOCUMENTO
RELATÓRIO DE CAMPO
DOCUMENTO REVISÃO DATA FOLHA
P18-222-RC-000=0.doc 0 14/12/2018 1/17

FINALIDADE
Para Aprovação
EXECUTADO POR
Tiago Ferreira da Silva / VETER Automação Ltda.

DEPARTAMENTO
Projetos Industriais
RESPONSÁVEL
Felipe A. Santos
Nº CONTRATO Nº CLIENTE Nº PEDIDO
CLIENTE
Tecnogera
LOCAL DE EXECUÇÃO
Ouroeste – São Paulo
CONTROLE DE APROVAÇÃO
Nome do Responsável: DATA: ___/___/_____
Assinatura do Responsável:
APROVADO APROVADO COM COMENTÁRIOS NÃO APROVADO

COMENTÁRIOS:
Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Telefone: (15) 4101-0717
Email : contato@veter-eng.com.br
Cliente: TECNOGERA
Data: 14/12/2018
INDICE
INDICE........................................................................................................................................ 3
1. OBJETIVO GERAL:.................................................................................................................4
1.1. RELATÓRIO Nº1 - 07/12/18 – REUNIÃO DE PRÉ-COMISSIONAMENTO.......................5
1.2. RELATÓRIO Nº2 - 08/12/18 – INSTALAÇÃO DO PAINEL DE AUTOMAÇÃO..................6
1.3. RELATÓRIO Nº3 – 09/12/18 - COMISSIONAMENTO....................................................12
1.4. RELATÓRIO Nº4 –– 11/12/18 – COMISSIONAMENTO..................................................13
2. OBSERVAÇÕES, DIFICULDADES E CONCLUSÃO:...........................................................15

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
1. OBJETIVO GERAL:
O objetivo geral deste documento visa descrever os passos que foram necessários para
implantação de um sistema de controle automatizado para desarme de relé de proteção caso
detectado algum alarme nos transformadores dos eletrocentros da UFV Boa Hora e relatar os
problemas encontrados, bem como as ações necessárias para a resolução.
O escopo total do projeto ainda conta com o fornecimento e desenvolvimento de:
1. Um programa que realize leitura dos alarmes dos 05 transformadores dos eletrocentros
da UFV Boa Hora. Esse programa foi desenvolvido e é compatível para CLP´s
Schneider modelo M221;
2. Foi montado 01 painel de automação com o controlador CLP Schneider modelo M221,
mais switch de Fibra/Ethernet, bornes e proteções elétricas;
3. Instalação e conexão dos cabeamentos de alimentação e comunicação;
4. Start UP e comissionamento.
Fig.1 – Arquitetura proposta

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
1.1. RELATÓRIO Nº1 - 07/12/18 – REUNIÃO DE PRÉ-COMISSIONAMENTO
Equipe VETER Automação: Tiago Ferreira Horário início: Horário final:
Projeto: Automação e controle transformadores 3:00 19:00

Horário intervalo início: Horário intervalo final:
Cliente final: TECNOGERA / AES Eletropaulo
As atividades descritas no relatório em questão foram realizadas
-- --
em campo na cidade de: OUROESTE – SP
DESCRIÇÃO DAS ATIVIDADES:
De acordo com as diretrizes da empresa AES Eletropaulo, foi necessário realizar uma integração
apresentada pelo sr. Luciano antes da execução dos trabalhos na planta. O processo de integração
durou aproximadamente 60 minutos.
Os principais tópicos abordados foram:
• Filosofia da empresa
• Normas de segurança
• Apresentação dos serviços prestados, bem como sua história e atuação no mercado.
• Encaminhamento do colaborador da VETER Automação Ltda. para cadastro e liberação de acesso.
Durante o período os seguintes trabalhos foram realizados:

• Inspeção visual das instalações em campo e esclarecimentos de dúvidas relacionadas ao projeto
com a presença do sr. Heber Curi (Tecnogera), Joeci A. Mendes (N&A Consultores & Associados Ltda)
e Claudio Godinho HUAWEI TECHNOLOGIES CO., LTD..
COMENTÁRIOS:
Deslocamento da Rodovia Régis Bittencourt, 59 - Jardim Sadie, Embu – SP para a planta da AES
Eletropaulo, na cidade de Ouroeste - SP. Tempo de deslocamento 10 horas.
As atividades descritas foram realizadas com a supervisão local dos técnicos da Tecnogera, Sr. Heber Curi,
Rafael Martins, Leandro Alves, Randal Junior. Também acompanhado pelo engenheiro da N&A Consultores
Sr. Joeci e Sr. Claudio da empresa HUAWEI.
ASSINATURAS:
_____________________________ _____________________________
Ass. Fiscalizador Ass. Contratante

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
1.2. RELATÓRIO Nº2 - 08/12/18 – INSTALAÇÃO DO PAINEL DE AUTOMAÇÃO

12:00 13:00
Os trabalhos na AES Eletropaulo deram início a partir das 8h00min e foram concluídos às 18h00min.
Durante o período os seguintes trabalhos foram realizados:
• Definição da rota para passagem de cabos de alimentação, de IOs para acionamento do relé e
cabos de rede;
• Lançamento e passagem dos cabos;
• Fixação do painel em local indicado pelos técnicos da Tecnogera;
• Todos os cabos foram lançados e conectados.

• O engenheiro Joeci da empresa N&A forneceu um adaptador SC/SC para comunicação do
conversor de fibra/eth fornecido pela VETER Automação a rede de Fibra existente.
Não foi possível iniciar o comissionamento pois o CLP instalado no painel não estava recebendo os
alarmes dos transformadores da planta.

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
O técnico Tiago Ferreira da VETER Automação, acompanhado dos técnicos da empresa Tecnogera e
pelo engenheiro da N&A Consultores Sr. Joeci se dirigiram para o transformador 2.1 para diagnosticar
a causa do problema.
Chegando no local encontramos o engenheiro Claudio Godinho da empresa HUAWEI e o engenheiro
Maumau (HUAWEI China). Concluímos que o CLP fornecido pela VETER Automação / Tecnogera não
estava recebendo os alarmes dos transformadores em função de falha de comunicação entre a
REMOTA MRE Electron e o Huawei Smart Logger 2000.
Fig.3 – Remota MRE Electron
Fig.4 – Huawei Smart Logger 2000
Visto que o comissionamento não seria possível enquanto tal problema não fosse resolvi, o técnico
da Tiago Ferreira se prontificou a ajudar na resolução do problema.
Após entender o fluxo da informação foi possível concluir:

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
Após o entendimento de como os dados realmente chagavam até o painel de automação da

empresa Tecnogera, os trabalhos de análise e resolução de problemas foram iniciados.
Visto que o problema de comunicação ocorria entre a REMOTA MRE e o SMART LOGGER 2000, foi
necessário colocar um analisado de rede Modbus para investigar a causa.
Como a REMOTA MRE apresentava falha de comunicação foi verificado diretamente no
equipamento os parâmetros de comunicação. Os mesmos estavam configurados como 9600 / 8N1
ID 1.
Fig.5 – Analisador de rede modbus
Mesmo com o analisado de rede configurado com os mesmos parâmetros da REMOTA MRE como
9600 / 8N1 ID 1 as falhas de comunicação continuavam. Partiu-se do pressuposto então que o
problema seria físico, cabo rompido ou não conectado corretamente.
Após checar as instalações físicas da REMOTA RME instalada no transformador foi possível
identificar a causa dos problemas de comunicação.

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
REMOTA RME TRANSFORMADOR 1
• Havia um erro de projeto na

documentação fornecida pela
CONTRAFO, os cabos não estavam
conectados corretamente.
• Os cabos não estava com boa

crimpagem.
Após restabelecer a comunicação, o

técnico Tiago Ferreira com a ajuda
do Sr. Joeci empresa N&A e Sr.
Claudio empresa HUAWEI iniciaram
os testes de acionamento dos
sensores e alarmes.
Através dos testes foi possível
identificar a word cujo os alarmes
era identificado e quais bits
acionados.
Foi necessário inverter um cabo de
instrumentação para o correto
funcionamento.

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
• Erro de projeto na documentação

fornecida pela CONTRAFO, os cabos
não estavam conectados corretamente.
O mesmo indicava conexão nos pinos 9
e 10, mas o correto era 7 e 8.
Resolvido os problemas de
comunicação entre a REMOTA RME e
os sensores do transformador foi
iniciado os trabalhos para resolução do
problema de falha de comunicação da
REMOTA RME com o Huawei Smart
Logger 2000.
O técnico da Huawei sr. Maumau entrou em contato com o suporte da CHINA para esclarecimento de
dúvidas relacionadas Smart Logger 2000.
Após duas horas e com o apoio dos engenheiros Tiago Ferreira e Claudio Godinho os problemas
9 de

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
COMENTÁRIOS:
ASSINATURAS:
_____________________________ _____________________________
10

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
1.3. RELATÓRIO Nº3 – 09/12/18 - COMISSIONAMENTO

12:00 13:00

O técnico da VETER Automação, com o apoio dos demais engenheiros presentes deram início ao
comissionamento do sistema.
Durante os testes foi constatado que havia um problema na rede de fibra óptica.
A resolução do problema foi delegada a empresa PRODIEL.
O comissionamento foi dado por encerrado até a resolução do problema.
COMENTÁRIOS:
ASSINATURAS:
_____________________________ _____________________________
11

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
1.4. RELATÓRIO Nº4 –– 11/12/18 – COMISSIONAMENTO

-- --
Resolvido os problemas na fibra o técnico da VETER Automação, com o apoio dos demais
engenheiros presentes deram início ao comissionamento do sistema.
Durante os testes o engenheiro da empresa N&A Consultores Sr. Joeci solicitou duas novas
alterações do programa do CLP Schneider M221 sendo elas:
• Inclusão de logica para verificar quando um transformador estiver off line ou seja com falha de
comunicação.
• Desenvolvimento de mais 3 programas de CLP totalizando 7 programas no total, sendo um de teste
unitário e 6 de testes em grupo transformadores dividido em BoaHora 1.1, BoaHora 1.2, BoaHora
2.1, BoaHora 2.2, BoaHora 3.1 e BoaHora 3.2. Sendo assim cada programa de CLP iria se
comunicar com apenas 4 grupos de transformadores por vez, sendo necessário durante o
comissionamento gravar o programa no CLP de acordo com o grupo que iria ser comissionado.
Os programas foram desenvolvidos e criado conforme solicitado:
12

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
O comissionamento do primeiro grupo BoaHora 1.1 foi realizado com sucesso. Foi ministrado um
pequeno treinamento nas instalações e os trabalhos foram dados como concluídos.
COMENTÁRIOS:
ASSINATURAS:
_____________________________ _____________________________
13

Telefone: (15) 4101-0717
Cliente: TECNOGERA
Data: 14/12/2018
2. OBSERVAÇÕES, DIFICULDADES E CONCLUSÃO:
Observações:
• Nunca desligar o nobreak que alimenta o CLP M221. Caso isso ocorra a automação deixará
de funciona e o controle e acionamento do relé de proteção não irá atuar;
• Trocar o adaptador SC/SC existente por um modelo industrializado.
Dificuldades:
• As informações passadas no inicio do projeto estavam divergentes. Foi passado um conceito
de operação pelos técnicos da Tecnogera e outro conceito pelos engenheiros da N&A
Consultores Sr. Joeci e Sr. Claudio da empresa HUAWEI;
• A planta não estava pronta para comissionamento. Havia muitos problemas em campo, sendo
eles, sensores, problema de comunicação na remota RME, problema de comunicação entre o
PLC Smart Logger 2000 e a remota RME, problemas na infraestrutura, falta de material
“conector SC/SC”, problema na rede de fibra;
• Foram geradas muitas versões de projeto de CLP para atender a real necessidade de
operação da planta.
Conclusão:
• O sistema está 100% operacional.
Graças ao apoio dos técnicos da Tecnogera, Joeci e Claudio foi possível adequar o projeto e
corrigir os problemas dentro do prazo esperado.
14

Telefone: (15) 4101-0717

P18-222.00.RC Tecnogera

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

P18-222.00.RC Tecnogera

Enviado por

Direitos autorais:

Formatos disponíveis

Nº P18-222-RC-000=0 Rev.

AUTOMAÇÃO E CONTROLE TRANSFORMADORES

PROJETO VETER Automação Ltda.

Tiago Ferreira da Silva

VERIFICAÇÃO Felipe A. Santos

APROVAÇÃO Felipe A. Santos

PROJETO Nº. P18-222

FICHA DE APROVAÇÃO DE DOCUMENTO

DOCUMENTO REVISÃO DATA FOLHA

P18-222-RC-000=0.doc 0 14/12/2018 1/17

Tiago Ferreira da Silva / VETER Automação Ltda.

Nº CONTRATO Nº CLIENTE Nº PEDIDO

Ouroeste – São Paulo

APROVADO APROVADO COM COMENTÁRIOS NÃO APROVADO

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Fig.1 – Arquitetura proposta

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

1.1. RELATÓRIO Nº1 - 07/12/18 – REUNIÃO DE PRÉ-COMISSIONAMENTO

Equipe VETER Automação: Tiago Ferreira Horário início: Horário final:

Projeto: Automação e controle transformadores 3:00 19:00

Durante o período os seguintes trabalhos foram realizados:

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

1.2. RELATÓRIO Nº2 - 08/12/18 – INSTALAÇÃO DO PAINEL DE AUTOMAÇÃO

Equipe VETER Automação: Tiago Ferreira Horário início: Horário final:

Projeto: Automação e controle transformadores 07:30 18:00

DESCRIÇÃO DAS ATIVIDADES:

• Todos os cabos foram lançados e conectados.

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Fig.3 – Remota MRE Electron

Fig.4 – Huawei Smart Logger 2000

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Após o entendimento de como os dados realmente chagavam até o painel de automação da

Fig.5 – Analisador de rede modbus

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

REMOTA RME TRANSFORMADOR 1

• Havia um erro de projeto na

• Os cabos não estava com boa

Após restabelecer a comunicação, o

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

• Erro de projeto na documentação

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

1.3. RELATÓRIO Nº3 – 09/12/18 - COMISSIONAMENTO

Equipe VETER Automação: Tiago Ferreira Horário início: Horário final:

Projeto: Automação e controle transformadores 07:30 16:00

DESCRIÇÃO DAS ATIVIDADES:

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

1.4. RELATÓRIO Nº4 –– 11/12/18 – COMISSIONAMENTO

Equipe VETER Automação: Tiago Ferreira Horário início: Horário final:

Projeto: Automação e controle transformadores 13:30 18:00

DESCRIÇÃO DAS ATIVIDADES:

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

2. OBSERVAÇÕES, DIFICULDADES E CONCLUSÃO:

Endereço: Avenida Lacerda Franco, 1356 - São Paulo - SP

Você também pode gostar
