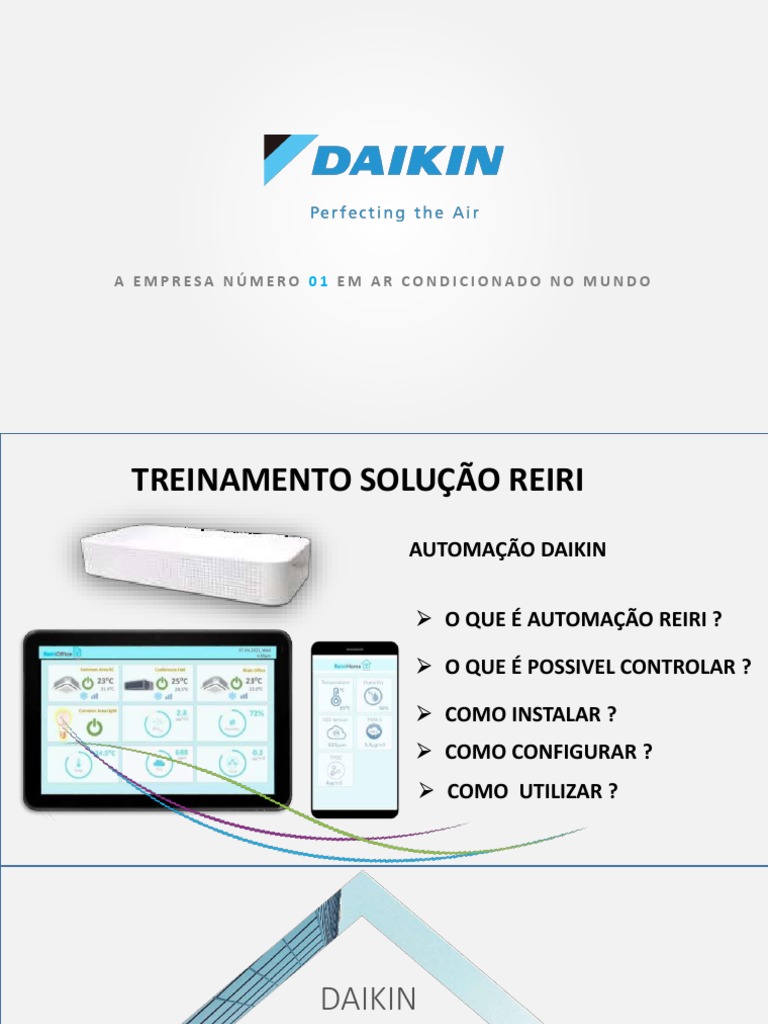

A EMPRESA NÚMERO 01 EM AR CONDICIONADO NO MUNDO

TREINAMENTO SOLUÇÃO REIRI

AUTOMAÇÃO DAIKIN

 O QUE É AUTOMAÇÃO REIRI ?

 O QUE É POSSIVEL CONTROLAR ?

 COMO INSTALAR ?
 COMO CONFIGURAR ?
 COMO UTILIZAR ?
 DAIKIN
REIRI
Smart
Nova Geração de Automação

Line Up Brasil
Solution
Solução Inteligente de Controle Daikin

Reiri
Palavra Japonesa
Inteligente

Vários tipos de protocolos

Reiri
れい．り Conexão perfeita entre
dispositivos
伶俐
Solução de automação
versátil
Reiri é uma marca registrada da Daikin
O que há de novo Reiri App para configurar
• Aumente a eficiência da configuração
inicial
• Elimine etapas complexas de configuração
Solução Reiri •
de parâmetros de rede
Oferece um processo de configuração
rápido e eficiente no local

Construir no Modbus EN303 645 Cybersecurity Compliant

• Porta embutida
• Sem necessidade de um conversor •Série Reiri projetada com base
externo USB no padrão EN303 645
• Rápida e eficiente comunicação
•Certificate issue by TÜV SÜD
entre os dispositivos em uma rede
Solução Reiri

Hardware Software Mobile App

 Solução Reiri
Intelligent Building Fabulous lifestyle
Solução Inovadora
Inteligente da Daikin

Diferentes soluções que geram e Increase convenience

criam um alto valor para aplicações

• Reiri fornece solução de

automação completa
• Projetado para ser expansível
para se conectar a outros
dispositivos inteligentes
• Compatível com vários protocolos
 Linha de Produtos

ReiriOffice Touch
ReiriOffice BR ReiriOffice Multi-site
DCPF04
DCPF06BR DCPF10

ReiriHotel ReiriResort ReiriHome

DCPL01 DCPR01 DCPH01 Reiri IAQ Sensor
DCPE02S
Codificação: Modelo Reiri
DCPF04 | DCPF10
D C P F OFFICE DCPF06BR

H HOME DCPH01
Daikin

Control
L HOTEL DCPL01

R RESORT DCPR02
Product
A ADAPTOR DCPA01

Office
N OPTION DCPN003 | DCPN004 | DCPN005
DCPN009 | DCPN010
Home
DCPN006 | DCPN007
 Solução de integração entre sistemas
• Office
• Conexão com fio
• Dispositivos

Reiri
• Home
• Conexão sem fio
Smart • Dispositivo de casa inteligente
meter
• Comando de voz

IAQ
sensor
• Hotel
• Incorporar com sistema de gestão hoteleira
 Reiri App (para usuário)

Controle AC & dispositivos

1
inteligentes conectados

Monitore o status de todos

2
os dispositivos inteligentes

Tempo Real de Notificação

3
push-up com informações

Automatize dispositivos
com base na programação, 4
configuração e etc.

ReiriOffice Touch DCPF01 DCPH01 ReiriHome

ReiriOfficeBR DCPF06BR
 IAQ
sensor

ReiriOfficeBR
Solução

Solução traz o beneficio de controlar

o ar condicionado de qualquer lugar
 DCPF06BR
Gerenciamento de instalações acessível por painel de toque, smartphone ou tablet VRV system, Pack-G e SkyAir
Conecte, gerencie, controle e visualize o
Conexão 1 adaptor | 5 ODUs | 30 IDUs seu ar condicionado

Gerenciamento qualidade do ar
Visualize as condições ambientais
Controle na palma da mão Monitore as condições de qualidade do ar.

Otiminizado para atender as necessidades

basicas de operação do ar condicionado

Recursos fiéis ao desempenho do produto

A interface de controle real pode variar devido ao aprimoramento do design da interface
 ReiriOfficeBR

ReiriOfficeBR
Características
Controle e monitoramento
Limite de Setpoint
Controle do AC
RC Proibição
Setback
Programação horária※
Controle
Timer Desliga
Automático
Mudança automática

Tela de
Visualização Ícone
monitoramento

Analise de
Histórico※
dados

Notificação Notificação pelo aplicativo

Aplicativo Celular
Acesso
Aplicativo Web

※ É necessária conexão com a Internet

ReiriOffice
Solução
Touch

Solução para edifícios de

pequeno e médio porte
 Solução
ReiriOffice Touch

Gerenciamento de instalações acessível por painel de toque, smartphone ou tablet

1 adaptor | 10 ODUs | 64 IDUs VRV system
Conexão (max.) 4 adaptor | 40 ODUs | 256 IDUs Conecte, gerencie, controle e visualize
uma variedade de soluções de AC

preços acessíveis para controle do Controle a Iluminação e o ventilador

edificio e sistema de gestão de energia Fácil integração da iluminação e ventilador
para operação simples, como programação
e configurações de zona

projetado especificamente para edifícios de

pequeno e médio porte e escritórios Gerenciamento de energia
individuais Gerenciar o desempenho energético
com um registro digital abrangente para
Recursos fiéis ao desempenho do produto atingir o uso ideal de energia
A interface de controle real pode variar devido ao aprimoramento do design da interface
 ReiriOffice Touch

Intertravamento

VRV e outros equipamentos executam uma ação juntos

Gerenciamento cenas predefinidas para levar

de cenário em conta as rotinas regulares

Gerenciamento
automático Ao conectar ao multissensor,
mais status podem ser
detectados e acionar ações
diferentes
Solução de Conforto
 Cena 2: Escritório inteiro configurado com rotinas e dispositivos mais envolvidos
Gerenciamento • Execute “All On” de manhã
de cenário • Execute “All Off” a noite
• Execute “Meeting room” quando for usar
• Execute “Central Zone” quando apenas a área está ocupada

Finance Sales Manager General Manager MD Room

Manager Room Room Room

Receptionist

Open Office Area

Meeting Room

Filing Room

All On All Off Meeting Room Central Zone

 ReiriOffice Touch

Monitoramento do consumo de energia em tempo real Opcional

Melhora a percepção sobre o custo por

unidade de energia
Coleta de dados ao vivo
• Medições de consumo de energia Select date: Medir com precisão o consumo de energia
em tempo real
• Atualização de dados a cada 20 Identifique e gerencie os picos de energia
segundos ao longo do dia

Recursos fiéis ao desempenho do produto

A interface de controle real pode variar devido ao aprimoramento do design da interface
 ReiriOffice Touch

Função PPD & TARIFAÇÃO Opcional

A fatura do inquilino com base no

consumo

Export tenant bill

Exporte automaticamente
a lista de consumo de
energia para a fatura do
locatário para cada
locatário:
 Nome do inquilino
 Período de pagamento
Configuração do cálculo de consumo de energia:  Fatura total
 Selecione o período  Lista de consumo de
 Fuso horário energia
 Moeda
 Preço unitário
 Recursos Expandidos

ReiriOffice Multi-site
Solução

Solução em Monitoramento
 ReiriOffice
Multi-Site

Solução no Gerenciamento Multi-Locais

Capacidade de executar muitas funções do Edificio

em locais diferentes e ajuda a identificar a situação de
ReiriOffice Multi-site
DCPF10
operação e tendências

Conecte vários locais de construção

Gerenciamento

Rápido e preciso monitoramento de cada localização

Facilitado

Aplicar mudanças urgentes de ponto de ajuste

Manter uma operação eficiente

 ReiriOffice
Monitoramento - Reiri Office Multi-site Multi-Site

Location 4 Location 3

Location 2
Location 5
Location 1

Location 6

Location 7

Location 9

Location 10
Location 8
HOSPITALIDADE é prioridade
Aspecto central: CONFORTO

Expectativa dos hóspedes do hotel:

Conforto térmico no quarto durante
toda a estadia

Importante:
Reduzir custos e tornar todo
o sistema VRV eficiente em
termos de energia
 *
Conforto do hóspede

25⁰C

Tela de monitoramento de status do quarto Priorizando o conforto dos hóspedes

Veja facilmente o status de cada quarto para Garante o conforto para os hóspedes
monitoramento rápido desde o início de sua estadia,
garantindo que seus quartos sejam
resfriados antes de sua chegada.
* ReiriOffice Touch é necessário para ReiriHotel
Recursos fiéis ao desempenho do produto
A interface de controle real pode variar devido ao aprimoramento do design da interface
ReiriHome
Solution
Assistente inteligente da casa
 ReiriHome conecta todos os dispositivos Tudo conectado acessível a qualquer hora e
inteligentes e permite que eles se de qualquer lugar através do telefone celular
comuniquem entre si

Controle, monitore e gerencie todos os Dispositivos de bloqueio para automação e

dispositivos em uma tela ação diferentes para requisitos diferentes
Recursos fiéis ao desempenho do produto
A interface de controle real pode variar devido ao aprimoramento do design da interface
 Iluminação Segurança Cortinas Interruptores

Sensores

Câmera

ReiriHome conecta todos os dispositivos Tudo conectado acessível a qualquer hora e

inteligentes e permite que eles se de qualquer lugar através do telefone celular
comuniquem entre si

Controle, monitore e gerencie todos os Dispositivos de bloqueio para automação e

dispositivos em uma tela ação diferentes para requisitos diferentes
Recursos fiéis ao desempenho do produto
A interface de controle real pode variar devido ao aprimoramento do design da interface * Verifique data sheet para dispositivos compatíveis.
 Câmera IP para ambiente
de segurança
• Transforma o celular em
uma câmera IP remota
• Câmera de visualização ao
vivo no aplicativo
• Até 8 telas de exibição ao
vivo disponíveis

Recursos fiéis ao desempenho do produto

A interface de controle real pode variar devido ao aprimoramento do design da interface * Verifique data sheet para dispositivos compatíveis.
Integre com medidor inteligente para
gerenciamento de energia doméstica

Home
Energy
Meter

• Medir o consumo de energia

• Visualização de gráfico
• Visualize o uso de energia diário,
mensal e anual

* Verifique data sheet para dispositivos compatíveis.

 Reiri IAQ Sensor
Operação eficiente do sensor para
Reiri IAQ Multi Sensor determinar a qualidade do ar
Detecção em tempo real da qualidade do ar interno para monitorar:
RS-485 PM2.5 | CO2 | Temperature | TVOC | Relative humidity

Compatible Reiri model:

1. ReiriOffice Touch (DCPF04)
2. ReiriOffice BR (DCPF06BR)
DCPE02S 3. ReiriHome (DCPH01) Melhore o ar no edifício e crie
ambiente interno saudável

Acompanhe 5 diferentes medidas de

qualidade do ar interno

Temperature Humidity PM2.5

-20~60% ⁰C 0~99% RH 0~500 ug/m3

TVOC CO2
0~4 ug/m3 400~2,000 ppm

Imagem da interface do aplicativo móvel apenas para fins ilustrativos

 Reiri IAQ Sensor
Operação eficiente do sensor para
Reiri IAQ Multi Sensor determinar a qualidade do ar
Detecção em tempo real da qualidade do ar interno para monitorar:
RS-485 PM2.5 | CO2 | Temperature | TVOC | Relative humidity

Compatible Reiri model:

1. ReiriOffice Touch (DCPF04)
2. ReiriOffice BR (DCPF06BR)
DCPE02S 3. ReiriHome (DCPH01) Melhore o ar no edifício e crie
ambiente interno saudável

Acompanhe 5 diferentes medidas de

qualidade do ar interno

Temperature Humidity PM2.5

-20~60% ⁰C 0~99% RH 0~500 ug/m3

TVOC CO2
0~4 ug/m3 400~2,000 ppm

Imagem da interface do aplicativo móvel apenas para fins ilustrativos

 Linha de Produtos

ReiriOffice Touch
ReiriOffice BR ReiriOffice Multi-site
DCPF04
DCPF06BR DCPF10
Reiri Adaptor
DCPA01

ReiriHotel ReiriResort ReiriHome

DCPL01 DCPR01 DCPH01 Reiri IAQ Sensor
DCPE02S
 ReiriOffice BR
VRV/SKY

ReiriOffice BR Net-Pro Dual

DCPF06BR

App App Reiri Adaptor

Usuário Instalação DCPA01
 ReiriOffice BR

Ambiente de instalação as condições:

 A temperatura ambiente: 0 a 40 ° C.
 A umidade ambiente: 85% UR ou menos (sem condensação).
 Não deve haver nenhum distúrbio eletromagnético.
ReiriOffice BR
 Configuração Reiri Adaptor

5V DC
ReiriOffice BR
input
ReiriOffice BR

Add 1 To X37A
X1A
LAN cable

D1[+] D1[-] Power supply

To IN/D
(Port 1) To OUT/D unit unit F1 | F2
X7A

200m
F1 | F2
5 UEs
Max 30 UI
A[+] B[-]
200m

USB Type-A

Tipo de cabo: cabos de par trançado

Router Espessura: AWG 24 (0,25 mm2) a AWG 18 (0,75 mm2)
A distância máxima: 200m
IAQ sensors
(Max 30)
Cabo ATF, Cabo RS-485, Cabo Modbus
Internet
 Reiri Office Touch

ReiriOffice Touch
DCPF04

Reiri Adaptor
App App
Usuário Instalação DCPA01
 Acessórios Reiri Office Touch

A (a-1) Corpo do ReiriOffice Touch

(1 unidade)

B Peças para montagem na parede

(b-1) Parafuso Auto: 4 unidades.
(b-2) Parafuso M3x6: 1 unidade.
(b-3) Placa de metal: 1 unidade.
(b-4) Bucha de plástico: 4 unidades.

C (c-1) Cabo USB A-USB C

D (d-1) Adaptador de energia

100~24VAC - 5VDC
 Reiri Office Touch

Ambiente de instalação as condições:

 A temperatura ambiente: 0 a 40 ° C.
 A umidade ambiente: 85% UR ou menos (sem condensação).
 Não deve haver nenhum distúrbio eletromagnético.
Reiri Office Touch
 Reiri Office Touch E D2 D1

- + - +

A B C D E F
Polaridade

- + - + Indicador de porta prioritária

com um circulo
item Descrição
A USB Type A port (2.0)
USB Type A port (2.0) – prioritário tem Notas:
B
um circulo F • Tipo de cabo: Cabo de par trançado
C Micro SD card port • Cabo seção: 0.25mm2 to 0.75mm2 (AWG24-18)
D LAN Port (1 GbE Speed LAN) • Ao usar um cabo blindado, conecte apenas uma
extremidade ao aterramento.
E RS485, conector de 6 vias • A distância máxima de fiação é de 200m
F USB Type C, alimentação 5V DC
Cabo ATF, Cabo RS-485, Cabo Modbus42
 ReiriOffice Touch Add 1 X1A
To X37A
5V DC D1[+] D1[-] Power supply
(Port 1) To IN/D
input X7A
To OUT/D unit

200m
F1 | F2 unit F1 | F2
10 CUs
D2[+] D2[-]
(Port 2) A[+] B[-] Max 64 indoor units
DCPF04

200m RS485
LAN cable

USB Type-A USB Type-A Add 2

(Port 4) (Port 3) Max 64 indoor
10 CUs units

(Total 256 indoor units)

Add 1 To X37A
X1A
Power supply
Smart meters IAQ sensors To OUT/D unit
To IN/D
(Max 30) (Max 30) X7A unit F1 | F2
F1 | F2

Modbus 10 CUs
TCP/IP
A[+] B[-] Max 64 indoor units
LAN
Router cable

Add 2
Max 64 indoor
10 CUs
units
WAGO I/O System
Internet
(10 nodes)
 Endereço 1
Reiri Adaptor
DCPA01

Endereço 2

DS1 ITEM OFF ON ADD DS2-1 DS2-2 DS2-3 DS2-4

1 Unused - - 0 OFF OFF OFF OFF
2 Communication speed 9600 bps 19200 bps 1 OFF OFF OFF ON
3 Stop Bit 1 2 2 OFF OFF ON OFF
4 Parity check Even Odd
 ReiriHome Câmera IP

VRV/SKY

ReiriHome
DCPH01 Net-Pro Dual

Smart meters

Reiri Adaptor
App App DCPA01
Usuário Instalação

WAGO
ReiriHome
A (a-1) Corpo ReiriHome (1 unidade)
B (b-1) Cabo USB A-USB C
C (c-1) Adaptador de energia AC-DC
D (d-1) Aeotec Z-stick Gen 5+ (ZW090 A / B / C)

Ambiente de instalação as condições:

 A temperatura ambiente: 0 a 40 ° C.
 A umidade ambiente: 85% UR ou menos (sem condensação).
 Não deve haver nenhum distúrbio eletromagnético.
ReiriHome

Multi
 ReiriHome

Endereço 1 Endereço 2
 Reiri IAQ Sensor Sensor IAQ Reiri:

Configurar via Modbus o sensor IAQ. • Taxa de transmissão: 9600

• Paridade: None
Padrão o sensor virá com endereço 1. • Bit de parada: 1
Quando houver mais de sensores IAQ será
necessário configurar os demais sensores.

Configuração do IAQ REIRI

Equipamento adicional necessário:

1. Laptop ou PC
2. Adaptador USB para RS485 – ch340
3. Cabo de par trançado compatível com RS485
4. Fonte de alimentação 24VDC
5. Software Modbus Poll ou similar
 Reiri IAQ Sensor
Funcionamento do Modbus: apreender a usar o software modbus para alterar dados do sensor IAQ

Ligação Sensor IAQ REIRI

 Reiri IAQ Sensor
Funcionamento do Modbus: apreender a usar o software modbus para alterar dados do sensor IAQ

Confirme a alteração do endereço Sensor IAQ REIRI

Configuração
Reiri Setup Tool
 Baixe os Aplicativos REIRI
Daikin Reiri Setup Tool App Utilizado Somente
pelo Instalar Daikin.

App Utilizado pelo Instalar Daikin e pelos usuários (Cliente).

REIRI Office REIRI Home

 Daikin Reiri Setup Tool
1. Conecte o Smartphone na 2. Abra App 3. Clique “Find Controller”
mesma Rede onde está o
REIRI.
 Daikin Reiri Setup Tool
4. Primeiro acesso – 5. Clique “User Account 6. Clique em “Add User
usuário “setup” Management” Account”
 Daikin Reiri Setup Tool
7. Crie usuário Admin, 8. Clique “Logout”até 9. Acesse com a conta que
Clicar em Save sair, e acesse novamente foi criado, (Login e Senha)

Exemplo:
Usuário: Admin
Senha: Administrador Usuário: Admin
Senha: Administrador
 Daikin Reiri Setup Tool
10. Ao usar a conta criada, 11. Siga as etapas e crie novos “Admin”,
acesso as configurações informe/anote a conta criada para cliente.

Nota:
Crie mais 2 contas:
Admin e Serviço

No REIRI pode haver mais

de uma conta Admin
Exemplo:
1. Admin para o cliente
Usuário: Cliente
utilizar.
Senha: REIRIcliente
2. Admin para empresa de
Usuário: Service
manutenção.
Senha: REIRIservice
 Daikin Reiri Setup Tool
Acesso remoto via
12. Configurações de Rede a. Caso instalação b. Caso instalação
internet, deixe ativado
seja via wi-fi seja necessário fixa IP

b
 Daikin Reiri Setup Tool
13. Configure a hora e data
Padrão sincronizado a hora e data pela internet.

Atenção:

A versão REIRIOffice BR
necessita de internet para
funcionar a programação
Horária.
 Daikin Reiri Setup Tool
14. Configure os Adaptadores/dispositivos

DCPA01

Insira um ID, inicie com 1,2,3,..

Selecione address 1 ou 1 e 2
Clique em “Add” para adicionar
Clique em “Save”

Outros dispositivos.
Faça o registro.
• DTA116
• IAQ sensor
• Net-pro
• Smart Meter
 Daikin Reiri Setup Tool
15. Ativar o Controlador REIRI -> vai 16. Para ativar utilize o usuário
permitir utilizar o app do usuário e senha de ativador cadastrado. 17. Após incerir Login e Senha,
clicar em Ativar Controle,
uma mensagem de ativação
ativada irá aparecer.

Active Controller

OBS: logo depois de ativar o controle, esse

campo não aparece mais, a ativação no Reiri é
feita uma única vez.

Opcionais seguir mesmo

procedimento.
 Daikin Reiri Setup Tool
Após 3 minutos retorne
Ativar o Controlador REIRI -> vai permitir utilizar o app do usuário com o Login e Senha.

Importante:
Necessário ter o cadastro de ativador para
conseguir ativar o REIRI.
A Daikin irá passar o login e senha para
Ativação do Reiri.
Esse Login e Senha é por empresa, e sempre
será o mesmo para ativar todos os outros
REIRIs instalados.

18. Ultimo passo reiniciar o Reiri.

Reinicie o Controlador
 Daikin Reiri Setup Tool
19. Configure os pontos de controle

OBS: Os pontos no campo

Point Settings só aparecem
após reiniciar o Reiri.

Insira as informações para cada

ponto de controle.

Defina seus dados.

Facilita na localização da
unidade interna dentro do
ambiente.

Neste Campo é possível ocultar

a evaporadora e deletar.
Configuração
Reiri Office
 App Usuário
Acesso ao aplicativo do usuário:
Conecte o celular a rede wi-fi onde está o REIRI
Abra o aplicativo REIRI

REIRI Office
 Insira o nome desejado para o Reiri.
App Usuário
5 Passo:
Acesso ao aplicativo do usuário.

2 4
3

Clique no ícone.

5
 App Usuário

Acesse com o usuário e senha.

Clique em conectar.
 QR code presente no app.
App Usuário Com o QR outros APP podem acessar o Reiri externo.

Menu de acesso
Vamos configurar o REIRI !
