Eletrônica Digital - CT

Aluno (a): George Maxwell da Silva Gomes Data:10 /08 /22

Atividade 02 NOTA:

INSTRUÇÕES:
 Esta Atividade contém 04 questões, totalizando 10 (dez) pontos.
 Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
 Utilize o espaço abaixo destinado para realizar a atividade.
 Ao terminar grave o arquivo com o nome Atividade 02 (nome do aluno).
 Envie o arquivo pelo sistema.

Observação: Só será avaliada a questão que apresentar o seu respectivo desenvolvimento.

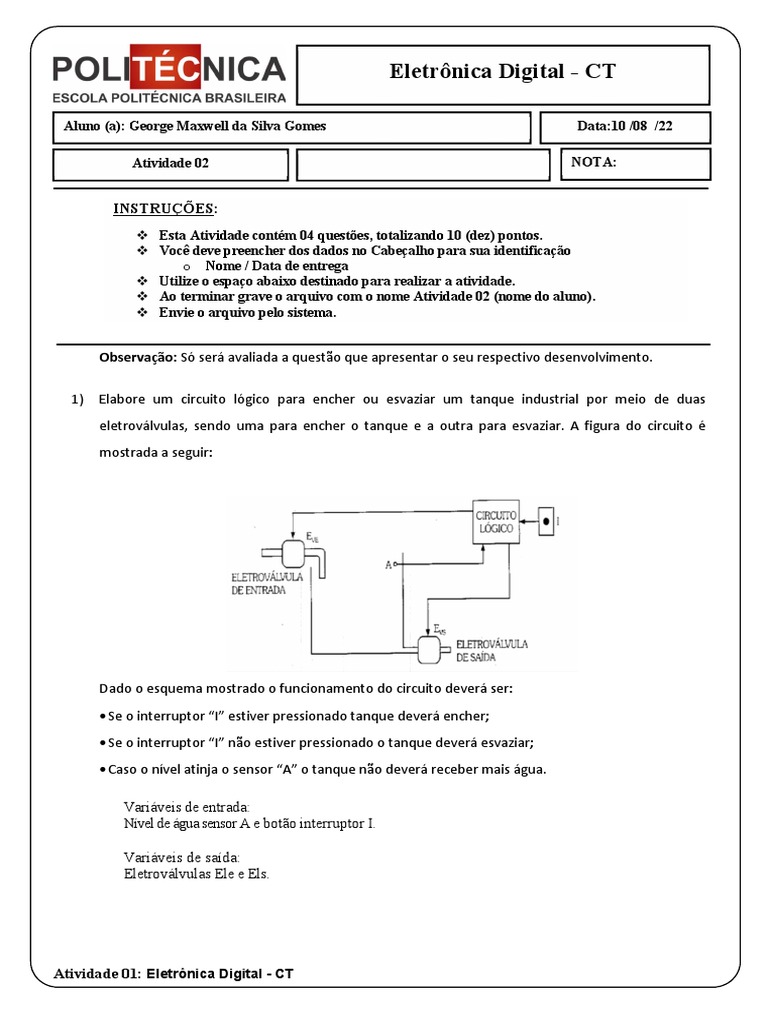

1) Elabore um circuito lógico para encher ou esvaziar um tanque industrial por meio de duas
eletroválvulas, sendo uma para encher o tanque e a outra para esvaziar. A figura do circuito é
mostrada a seguir:

Dado o esquema mostrado o funcionamento do circuito deverá ser:

• Se o interruptor “I” estiver pressionado tanque deverá encher;
• Se o interruptor “I” não estiver pressionado o tanque deverá esvaziar;
• Caso o nível atinja o sensor “A” o tanque não deverá receber mais água.

Variáveis de entrada:
Nível de água sensor A e botão interruptor I.

Variáveis de saída:
Eletroválvulas Ele e Els.

Atividade 01: Eletrônica Digital - CT

 Convenções:
 Sensor A:
 Presença de água = nível 1
 Ausência de água = nível 0
 Interruptor:
 Ativado = nível 1
 Desativado = nível 0

 Eletroválvula Ele e Els.

 Ativado = nível 1
 Desativado = nível 0

CASO ANÁLISE

O caso representa o botão desativado e a ausência de líquido no sensor, o circuito não deve
I=0 e A=0 ligar a eletroválvula de entrada ( Ele=0 ), mas deve ligar a eletroválvula de saída ( Els=1 ),
para total escoamento do líquido remanescente abaixo do nível do sensor.

O caso representa o botão desativado para o esvaziamento do tanque e a presença de

I=0 e A=1 líquido no sensor. O circuito deve ligar apenas a eletroválvula de saída ( Ele=0 e ElS=1 ).

Representa o botão ativado para encher o tanque, não havendo presença de líquido no
I=1 e A-0 sensor, o circuito deve ligar apenas a eletroválvula de entrada ( Els=1 e Els=0 )

Reprasenta o tanque cheio e o botão ativado, nenhuma das eletroválvulas devem ser ligadas
I-1 e A=1 ( Ele=0 e Els=0 )

Mapa de Karnaugh
I A Eve Evs
0 0 0 1
0 1 0 1
1 0 1 0
1 1 0 0

Ele Els
I A 0 1 I A 0 1
0 0 0 0 1 1
1 1 0 1 0 0

Ele=IA' Els= I'

Circuito Lógico

Atividade 01: Eletrônica Digital - CT

 2) Utilizando a tabela verdade identifique os respectivos blocos abaixo:

A B Te S Ts
0 0 0 0 0
0 0 1 1 0
0 1 0 1 1
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1

A B S Ts
0 0 0 0
0 1 1 0
1 0 1 0
1 1 0 1

A B S Ts
0 0 0 0
0 1 1 1
1 0 1 0
1 1 0 0

A B Te S Ts
0 0 0 0 0
0 0 1 1 1
0 1 0 1 1
0 1 1 0 1
1 0 0 1 0
1 0 1 0 0
1 1 0 0 0
1 1 1 1 1

Atividade 01: Eletrônica Digital - CT

 3) Projete um decodificador, a partir de um código binário, escrever a sequencia da figura abaixo em
um display de sete seguimentos.

Um dispositivo eletrônico muito usado com os display de 7 segmentos é o decodificador BCD-7. O

decodificador tem a função de interpretar um código (BCD) e gerar os sinais para ligar o dígito
correspondente a este código no display de 7 elementos.

Decodificador BCD/7 Segmentos Circuito Integrado 7448

ENTRADAS BINÁRIAS/ENTRADAS SEGMENTOS DE SAÍDA/CÓDIGO PARA 7 DISPLAY

BCD SEGMENTOS
D C B A a b c d e f g
0 0 0 0 1 1 1 1 1 1 0 0
0 0 0 1 0 1 1 0 0 0 0 1
0 0 1 0 1 1 0 1 1 0 1 2
0 0 1 1 1 1 1 1 0 0 1 3
0 1 0 0 0 1 1 0 0 1 1 4
0 1 0 1 1 0 1 1 0 1 1 5
0 1 1 0 0 0 1 1 1 1 1 6
0 1 1 1 1 1 1 0 0 0 0 7

Entrada do decodificador em BCD ( Decimal Codificado em Binário ) –

0000 Saída do decodificador para o display de 7 segmentos – 0111111 –
gfedcba

Note que a saída do decodificador corresponde a ligar os segmentos do dígito “0” de um

display do tipo cátodo comum, é só fazer as alterações para cada segmento até o dígito “7”.

Atividade 01: Eletrônica Digital - CT

 4) Construa a expressão lógica da tabela verdade abaixo e depois simplifique a expressão obtida
utilizando os diagramas de Veitch-Karnaugh e monte o circuito simplificado.

A B C D S MAPA DE KARNAUGH
0 0 0 0 1
0 0 0 1 1 AB CD 00 01 11 10
0 0 1 0 1 00 1 1 0 1
0 0 1 1 0
01 1 1 0 1
0 1 0 0 1
0 1 0 1 1 11 1 1 0 1
0 1 1 0 1 10 1 1 0 1
0 1 1 1 0
1 0 0 0 1 LAYOUT DO MAPA
1 0 0 1 1
1 0 1 0 1 AB CD 00 01 11 10
1 0 1 1 0 00 0 1 3 2
1 1 0 0 1
01 4 5 7 6
1 1 0 1 1
11 12 13 15 14
1 1 1 0 1
1 1 1 1 0 10 8 9 11 10

GRUPOS
( 0,1,4,5,8, 9,12,13 ) C’
( 0,2,4,6,8,10,12,14 ) D’
S = C’ + D’

Atividade 01: Eletrônica Digital - CT
