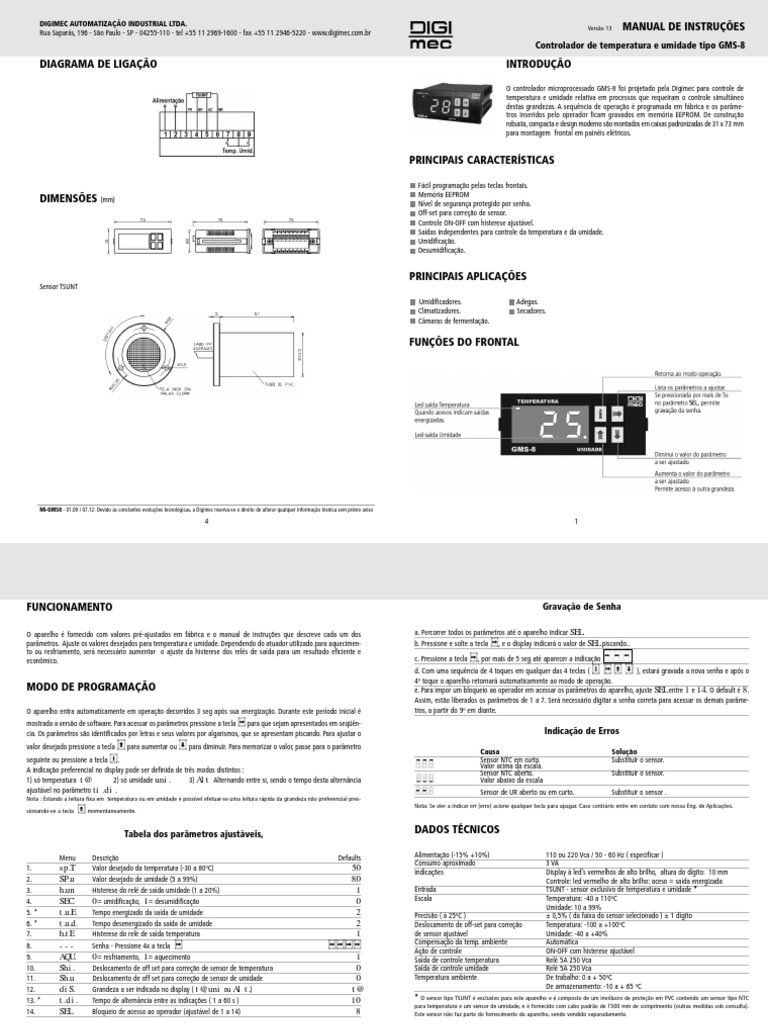

DIGIMEC AUTOMATIZAÇÃO INDUSTRIAL LTDA.

Versão 13 MANUAL DE INSTRUÇÕES

Rua Saparás, 196 - São Paulo - SP - 04255-110 - tel +55 11 2969-1600 - fax +55 11 2946-5220 - www.digimec.com.br
Controlador de temperatura e umidade tipo GMS-8

DIAGRAMA DE LIGAÇÃO INTRODUÇÃO

O controlador microprocessado GMS-8 foi projetado pela Digimec para controle de

temperatura e umidade relativa em processos que requeiram o controle simultâneo
destas grandezas. A sequência de operação é programada em fábrica e os parâme-
tros inseridos pelo operador ficam gravados em memória EEPROM. De construção
robusta, compacta e design moderno são montados em caixas padronizadas de 31 x 73 mm
para montagem frontal em painéis elétricos.

PRINCIPAIS CARACTERÍSTICAS

Fácil programação pelas teclas frontais.

Memória EEPROM
DIMENSÕES (mm) Nível de segurança protegido por senha.
Off-set para correção de sensor.
Controle ON-OFF com histerese ajustável.
Saídas independentes para controle da temperatura e da umidade.
Umidificação.
Desumidificação.

PRINCIPAIS APLICAÇÕES
Sensor TSUNT

Umidificadores. Adegas.
Climatizadores. Secadores.
Câmaras de fermentação.

FUNÇÕES DO FRONTAL

Mi-GMS8 - 01.09 / 07.12: Devido às constantes evoluções tecnológicas, a Digimec reserva-se o direito de alterar qualquer informação técnica sem prévio aviso

4 1
FUNCIONAMENTO Gravação de Senha

O aparelho é fornecido com valores pré-ajustados em fábrica e o manual de instruções que descreve cada um dos a. Percorrer todos os parâmetros até o aparelho indicar SEL.
parâmetros. Ajuste os valores desejados para temperatura e umidade. Dependendo do atuador utilizado para aquecimen- b. Pressione e solte a tecla , e o display indicará o valor de SEL piscando..
to ou resfriamento, será necessário aumentar o ajuste da histerese dos relés de saída para um resultado eficiente e
econômico. c. Pressione a tecla , por mais de 5 seg até aparecer a indicação
d. Com uma sequência de 4 toques em qualquer das 4 teclas ( ), estará gravada a nova senha e após o
4º toque o aparelho retornará automaticamente ao modo de operação.
MODO DE PROGRAMAÇÃO e. Para impor um bloqueio ao operador em acessar os parâmetros do aparelho, ajuste SEL entre 1 e 14. O default é 8.
Assim, estão liberados os parâmetros de 1 a 7. Será necessário digitar a senha correta para acessar os demais parâme-
O aparelho entra automaticamente em operação decorridos 3 seg após sua energização. Durante este período inicial é tros, a partir do 9º em diante.
mostrada a versão de software. Para acessar os parâmetros pressione a tecla para que sejam apresentados em seqüên-
cia. Os parâmetros são identificados por letras e seus valores por algarismos, que se apresentam piscando. Para ajustar o Indicação de Erros
valor desejado pressione a tecla para aumentar ou para diminuir. Para memorizar o valor, passe para o parâmetro
Causa Solução
seguinte ou pressione a tecla . Sensor NTC em curto. Substituir o sensor.
Valor acima da escala.
A indicação preferencial no display pode ser definida de três modos distintos :
Sensor NTC aberto. Substituir o sensor.
1) só temperatura t@ 2) só umidade uni. 3) Alt Alternando entre si, sendo o tempo desta alternância Valor abaixo da escala
ajustável no parâmetro ti . di . Sensor de UR aberto ou em curto. Substituir o sensor .
Nota : Estando a leitura fixa em temperatura ou em umidade é possível efetuar-se uma leitura rápida da grandeza não preferencial pres-
Nota: Se vier a indicar err (erro) acione qualquer tecla para apagar. Caso contrário entre em contato com nossa Eng. de Aplicações.
sionando-se a tecla momentaneamente.

Tabela dos parâmetros ajustáveis, DADOS TÉCNICOS

Menu Descrição Defaults Alimentação (-15% +10%) 110 ou 220 Vca / 50 - 60 Hz ( especificar )
Consumo aproximado 3 VA
1. sp.T Valor desejado da temperatura (-30 a 80ºC) 50 Indicações Display à led’s vermelhos de alto brilho, altura do dígito: 10 mm
2. SP.u Valor desejado de umidade (5 a 99%) 80 Controle: led vermelho de alto brilho: aceso = saída energizada
3. h.un Histerese do relé de saída umidade (1 a 20%) 1 Entrada TSUNT - sensor exclusivo de temperatura e umidade *
4. SEC. 0= umidificação, 1= desumidificação 0 Escala Temperatura: -40 a 110ºC
Umidade: 10 a 99%
5. * t.u.E Tempo energizado da saída de umidade 2 Precisão ( à 25ºC ) ± 0,5% ( da faixa do sensor selecionado ) ± 1 dígito
6. * t.u.d. Tempo desenergizado da saída de umidade 2 Deslocamento de off-set para correção Temperatura: -100 a +100ºC
7. h.tE Histerese do relé de saída temperatura 1 de sensor ajustável Umidade: -40 a +40%
Compensação da temp. ambiente Automática
8. --- Senha - Pressione 4x a tecla
Ação de controle ON-OFF com histerese ajustável
9. AQU. 0= resfriamento, 1= aquecimento 1 Saída de controle temperatura Relé 5A 250 Vca
10. Shi. Deslocamento de off set para correção de sensor de temperatura 0 Saída de controle umidade Relé 5A 250 Vca
11. Sh.u Deslocamento de off set para correção de sensor de umidade 0 Temperatura ambiente De trabalho: 0 a + 50ºC
De armazenamento: -10 a + 65 ºC
12. diS. Grandeza a ser indicada no display ( t@, uni ou Al t.) t@
13. * t. di. Tempo de alternância entre as indicações ( 1 a 60 s ) 10 * O sensor tipo TSUNT é exclusivo para este aparelho e é composto de um invólucro de proteção em PVC contendo um sensor tipo NTC
para temperatura e um sensor de umidade, e é fornecido com cabo padrão de 1500 mm de comprimento (outras medidas sob consulta).
14. SEL Bloqueio de acesso ao operador (ajustável de 1 a 14) 8 Este sensor não faz parte do fornecimento do aparelho, sendo vendido separadamente.

Notas:
* Se um destes tempos (t.u.E ou t.u.d) for 0 (zero) a saída de umidade não cicla.
** Tempo de alternância só aparece na sequência se selecionado ALt. no parâmetro diS. (grandeza a ser indicada no display).

2 3
