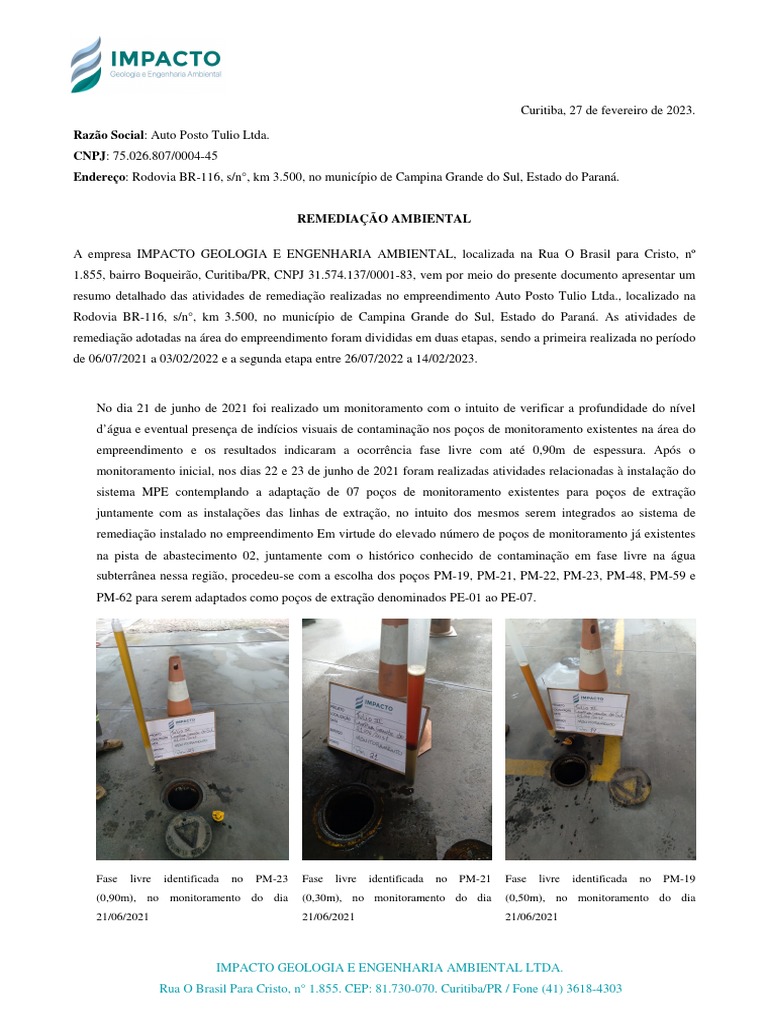

Curitiba, 27 de fevereiro de 2023.

Razão Social: Auto Posto Tulio Ltda.

CNPJ: 75.026.807/0004-45
Endereço: Rodovia BR-116, s/n°, km 3.500, no município de Campina Grande do Sul, Estado do Paraná.

REMEDIAÇÃO AMBIENTAL

A empresa IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL, localizada na Rua O Brasil para Cristo, nº
1.855, bairro Boqueirão, Curitiba/PR, CNPJ 31.574.137/0001-83, vem por meio do presente documento apresentar um
resumo detalhado das atividades de remediação realizadas no empreendimento Auto Posto Tulio Ltda., localizado na
Rodovia BR-116, s/n°, km 3.500, no município de Campina Grande do Sul, Estado do Paraná. As atividades de
remediação adotadas na área do empreendimento foram divididas em duas etapas, sendo a primeira realizada no período
de 06/07/2021 a 03/02/2022 e a segunda etapa entre 26/07/2022 a 14/02/2023.

No dia 21 de junho de 2021 foi realizado um monitoramento com o intuito de verificar a profundidade do nível
d’água e eventual presença de indícios visuais de contaminação nos poços de monitoramento existentes na área do
empreendimento e os resultados indicaram a ocorrência fase livre com até 0,90m de espessura. Após o
monitoramento inicial, nos dias 22 e 23 de junho de 2021 foram realizadas atividades relacionadas à instalação do
sistema MPE contemplando a adaptação de 07 poços de monitoramento existentes para poços de extração
juntamente com as instalações das linhas de extração, no intuito dos mesmos serem integrados ao sistema de
remediação instalado no empreendimento Em virtude do elevado número de poços de monitoramento já existentes
na pista de abastecimento 02, juntamente com o histórico conhecido de contaminação em fase livre na água
subterrânea nessa região, procedeu-se com a escolha dos poços PM-19, PM-21, PM-22, PM-23, PM-48, PM-59 e
PM-62 para serem adaptados como poços de extração denominados PE-01 ao PE-07.

Fase livre identificada no PM-23 Fase livre identificada no PM-21 Fase livre identificada no PM-19
(0,90m), no monitoramento do dia (0,30m), no monitoramento do dia (0,50m), no monitoramento do dia
21/06/2021 21/06/2021 21/06/2021

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
O início da operação do sistema de remediação do tipo MPE instalado na área do empreendimento ocorreu no dia
06 de julho de 2021, sendo inicialmente programado para operar por um período de 06 meses. Esta primeira etapa
da remediação contemplou o período de 06/07/2021 a 03/02/2022, tendo sido constatada a recuperação de 16,40
litros de fase livre do meio subterrâneo por meio da extração simultânea ou alternada dos poços PM-19/PE-01, PM-
21/PE-02, PM-22/PE-03, PM-23/PE-04, PM-48/PE-05, PM-59/PE-06 e PM-62/PE-07. Todas as informações
acerca da instalação do sistema são apresentadas no relatório “Instalação de Sistema de Remediação Ambiental
(Agosto/2021) – IMP21025” emitido pela Impacto.

Quebra de piso para Acabamento do poço Abertura do piso para Instalação das linhas de Instalação das linhas
adaptação do PM-22 adaptado PM-22/PE- instalação das linhas de extração do sistema de extração do sistema
para extração 03 extração do sistema MPE MPE
MPE

Após o início da operação do sistema e uma vez que foram notadas expressivas reduções nas espessuras de fase
livre identificadas na água subterrânea, foi realizada entre os meses de outubro e novembro de 2021 a 1ª Campanha
de Aplicação de Produto Surfactante objetivando a redução das tensões superficiais entre contaminantes e a água,
permitindo desta forma a mobilização dos contaminantes presentes em fase residual para uma fase emulsificada, o
que facilita a extração dos contaminantes por meio do sistema MPE. Nesta etapa de surfactação, foram aplicados
10.000 litros de solução surfactante por meio de 14 pontos de injeção via direct push. A Figura 01 apresenta as
localizações em planta dos pontos de injeção.

Aplicação de surfactante PT-02 no dia Aplicação de surfactante no dia Aplicação de surfactante PT-12 no dia
28/10/2021 03/11/2021 05/11/2021

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
Após a execução da 1ª Campanha de Surfactação, entre os dias 07 e 10 de fevereiro de 2022 foi realizada uma
campanha de monitoramento analítico da água subterrânea local, ocasião na qual foram coletados todos os poços
do empreendimento. As amostras de água subterrânea coletadas foram enviadas ao laboratório para realização das
análises químicas de BTEX, PAH e TPH Fingerprint. Os resultados das análises químicas indicaram apenas
concentrações de TPH total (PM-04, PM-05, PM-09, PM-13, PM-19/PE-01, PM-20, PM-21/PE-02, PM-22/PE-03,
PM-23/PE-04, PM-24, PM-25, PM-29, PM-31, PM-38, PM-42, PM-43, PM-47, PM-48/PE-05, PM-50, PM-53,
PM-57, PM-58, PM-59/PE-06, PM-60, PM-61, PM-62/PE-07 e PM-63) superiores ao valor orientador estabelecido
pela Resolução SEDEST n° 003 de 2020.

No mês de maio de 2022 foi emitido pela Impacto o relatório “1º Relatório de Operação do Sistema de
Remediação, 1ª Campanha de Aplicação de Surfactante e 1ª Campanha de Monitoramento Analítico – IMP21025”.
Neste relatório foram apresentadas as informações acerca da primeira etapa da operação do sistema de remediação
implantado na área do AP Tulio, o qual permaneceu operando no período entre 06/07/2021 a 03/02/2022.

Na ocasião do término da operação inicialmente prevista do sistema MPE (fevereiro de 2022), foi possível
constatar reduções significativas das espessuras de fase livre no local, conforme pode ser demonstrado na tabela a
seguir.
Variação das espessuras de fase livre (m)
Data PM-13 PM-19/PE-01 PM-20 PM-21/PE-02 PM-22/PE-03 PM-23/PE-04
21/06/2021 0,07 0,50 0,005 0,30 0,40 0,90
13/07/2021 0,15 0,00 0,00 0,00 0,00 0,00
31/08/2021 0,00 0,00 0,00 0,00 0,00 0,00
28/09/2021 0,00 0,00 0,00 0,00 0,00 0,00
13/10/2021 0,00 0,00 0,00 0,00 0,00 0,00
26/11/2021 0,00 0,00 0,00 0,00 0,00 0,00
14/12/2021 0,005 0,005 0,005 0,005 0,10 0,000
19/01/2022 0,000 0,000 0,000 0,000 0,000 0,000
25/02/2022 0,000 0,000 0,000 0,005 0,005 0,005
Data PM-25 PM-48/PE-05 PM-57 PM-58 PM-59/PE-06 PM-60 PM-62/PE-07
21/06/2021 0,005 0,03 0,005 0,25 0,10 0,005 0,005
13/07/2021 0,00 0,00 0,01 0,10 0,00 0,00 0,00
31/08/2021 0,00 0,00 0,00 0,00 0,005 0,00 0,00
28/09/2021 0,00 0,00 0,00 0,02 0,00 0,00 0,00
13/10/2021 0,00 0,00 0,00 0,01 0,00 0,00 0,00
26/11/2021 0,00 0,00 0,005 0,00 0,00 0,00 0,00
14/12/2021 0,000 0,005 0,005 0,005 0,005 0,000 0,000
19/01/2022 0,000 0,005 0,000 0,005 0,000 0,000 0,000
25/02/2022 0,000 0,005 0,005 0,006 0,000 0,000 0,000
m: metros; PM: poço de monitoramento; PE: poço de extração.

De posse dos últimos monitoramentos efetuados em fevereiro de 2022 e ainda que tenham sido evidenciadas
expressivas reduções nas espessuras de fase livre no meio subterrâneo local comprovando a eficiência da
remediação em operação na área, notou-se que ainda eram observadas ocorrências de fase livre em alguns dos
poços da área. Desta forma, foi recomendada a prorrogação da operação do sistema de remediação no local por
um período mínimo de 03 meses, somada à execução de uma nova campanha de surfactação no local.

Findado o período inicialmente previsto para a primeira etapa da remediação na área do empreendimento, em
IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.
Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
fevereiro de 2022 o sistema MPE foi desligado e por questões contratuais ficou inoperante até o dia 26 julho de
2022. Após as renegociações, foi planejada a execução da ampliação da remediação na área através da
implantação de um novo ramal de extração (Ramal 2), objetivando a remoção de fase livre evidenciada na Pista
01 do posto. Foi planejada também à execução de 2ª Campanha de Surfactação no local.

No dia 26 julho de 2022 foi iniciada a segunda etapa da remediação com a realização de um monitoramento
contemplando toda rede de poços existes no local com o objetivo principal de avaliar o cenário ambiental após o
período de paralização do sistema MPE. Durante o monitoramento foram observados indícios visuais de
contaminação na água subterrânea como fase livre de até 0,30m de espessura: PM-21/PE-02 (0,30m), PM-
23/PE-04, (0,05m), PM-57 (0,25m), PM-58 (0,15m) e no PM-59/PE-06 (0,30m), além de película nos poços
PM-13, PM-22/PE-03 e PM-48/PE-05. Face à recorrência de fase livre, nesta data o sistema de remediação foi
religado (Ramal 1 na pista de abastecimento 02), assim como também foi planejada a execução da ampliação da
remediação na área através da implantação de um novo ramal de extração (Ramal 2), objetivando a remoção de
fase livre evidenciada na Pista 01 do posto.

Fase livre identificada no Fase livre identificada no Película identificada no PM- Fase livre identificada no
PM-21/PE-02 (0,30m) no PM-57 (0,25m) no 13 no monitoramento do dia PM-58 (0,15m), no
monitoramento do dia monitoramento do dia 26/07/2022 monitoramento do dia
26/07/2022 26/07/2022 26/07/2022

Entre os dias 17 e 18 de agosto de 2022 procedeu-se com as atividades relacionadas à instalação de 04 poços de
extração (PE-08 ao PE-11), no intuito dos mesmos serem integrados ao sistema de remediação instalado no
empreendimento. Após o período de instalação dos poços de extração, entre os dias 13 a 21 de setembro de
2022, procedeu-se com as atividades da ampliação do sistema de remediação contemplando a instalação das
novas linhas de extração, as quais foram incorporadas ao sistema e atualmente nomeadas de Ramal 2.

Entre os dias 26 de setembro a 19 de outubro de 2022 foi realizada a 2ª Campanha de Surfactação com o intuito
de otimizar a extração de fase livre por meio do sistema. Foram aplicados 260 litros de surfactantes, os quais
foram diluídos até a obtenção de uma solução de 2% de concentração, resultando em um volume aproximado de
13.000 litros de solução surfactante. A Figura 02 apresenta as localizações dos pontos de injeção.

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
Sondagem ST-04 para Quebra de piso para Instalação das linhas Aplicação de Aplicação de
instalação do PE-11 instalação das linhas de extração realizado surfactante PT-01 no surfactante no dia
realizado no dia de extração no dia no dia 20/09/2022 dia 27/09/2022 12/10/2022
18/08/2022 19/09/2022

Durante a segunda etapa da remediação (período entre: 26/07/202 a 14/02/2023), o sistema operou normalmente,
sendo realizadas apenas interrupções periódicas semanais a quinzenais para a limpeza e regulagem das ponteiras
de extração nos poços, além da própria interrupção para execução da campanha de surfactação. Ainda no período
avaliado foi evidenciada a recuperação de 26,5 litros de produto oleoso por meio da extração do sistema de
remediação.

Em dezembro de 2022 foi emitido pela Impacto o relatório “RO-02: Ampliação e Operação do Sistema de
Semediação (26/07/2022 a 30/11/2022) e 2ª Campanha de Surfactação – IMP21025”. Neste relatório foram
apresentadas as informações acerca do início da segunda etapa da operação do sistema de remediação
implantado na área do empreendimento bem como apresenta as informações pertinentes a 2ª campanha de
aplicação de surfactante.

Ao longo do segundo período operacional (26/07/202 a 14/02/2023) foram realizados 14 monitoramentos

periódicos no intuito de verificar a profundidade do nível d’água e a evolução da ocorrência de indícios visuais
de contaminação nos poços existentes na área do empreendimento (fase livre, oleosidade, odor, etc). No presente
projeto, adota-se a periodicidade quinzenal de monitoramento dos poços em extração e o monitoramento mensal
de toda a rede de poços do empreendimento.

Comparando os resultados dos monitoramentos realizados ao longo de todo período operacional, observa-se que
as espessuras de fase livre foram sendo reduzidas a medida que o sistema encontrava-se em operação. É de
salientar que em janeiro/23 houve relatos de um vazamento no filtro de Diesel e dias depois foi detectado fase
livre com 0,03m de espessura no PM-24, esta contaminação foi extremamente pontual e restrita, não tendo
relação com a fase livre identificada inicialmente na área. Em fevereiro/23 foi realizado o ultimo monitoramento
ambiental na área e os resultados foram satisfatórios indicando que as medidas de intervenção adotadas na área
do empreendimento atingiram seu objetivo haja vista remoção da fase livre de todos os poços existentes na área
do empreendimento, incluindo o PM-24. A Figura 03 apresenta o comparativo das plumas de fase livre nos
meses de julho/22, dezembro/22 e fevereiro/23.

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
 PLUMA DE FASE LIVRE - JULHO/2022 N PLUMA DE FASE LIVRE - DEZEMBRO/2022 N PLUMA DE FASE LIVRE - FEVEREIRO/2023 N

NO NE NO NE NO NE

PM-18 O L PM-18 O L PM-18 O L

SO SE SO SE SO SE

PM-14 S PM-14 S PM-14 S

lão lão lão

Sa ativo Sa ativo Sa ativo
O re O re O re
C SA C SA C SA
PM-01 c PM-01 c PM-01 c
Re Re Re
PM-16 PM-16 PM-16

Tratamento Tratamento Tratamento

de esgotos de esgotos de esgotos

PM-02 PM-02 PM-02

PM-32 B1 PM-32 B1 PM-32 B1

Pista de Pista de Pista de
PM-56 PM-56 PM-56
Abastecimento 01 Abastecimento 01 Abastecimento 01

PM-54 PM-54 PM-54

PE-10 PE-10
B2 B2 B2
0,25m 0,03m
PM-13 PM-57 PM-13 PM-57 PE-09 PM-13 PM-57 PE-09
Película PE-11 PE-11

PM-55 PM-30 PM-55 PE-08 PM-30 PM-55 PE-08 PM-30

PM-31 PM-31 PM-31
B3 B3 B3
01 01 01
TQ- TQ- TQ-
02 02 02
de TQ- 07 de TQ- 07 de TQ- 07
Loja ncias TQ- Loja ncias TQ- Loja ncias TQ-
n v eniê 08 n v eniê 08 n v eniê 08
Co TQ- Co TQ- Co TQ-
03 03 03
TQ- TQ- TQ-
PM-24 04 PM-24 04 PM-24 04
TQ- PM-29 TQ- PM-29 TQ- PM-29
0,04m
PM-65 05 0,30m PM-23/PE-04 PM-60 PM-65 05 PM-23/PE-04 PM-60 PM-65 05 PM-23/PE-04 PM-60
TQ- PM-59/PE-06 TQ- PM-59/PE-06 TQ- PM-59/PE-06
Película PM-52 PM-52 PM-52
PM-25 PM-25 PM-25
PM-09 B4 0,15m PM-48/ PM-61 PM-09 B4 PM-48/ PM-61 PM-09 B4 PM-48/ PM-61
PM-64 PM-58 PM-64 PM-58 PM-64 PM-58
PE-05 PM-49 PE-05 PM-49 PE-05 PM-49
PM-62/PE-07 PM-62/PE-07 PM-62/PE-07
Reservatórios PM-63 PM-22/PE-03 0,30m Reservatórios PM-63 PM-22/PE-03 Reservatórios PM-63 PM-22/PE-03
Película PM-21/PE-02 Pista de PM-21/PE-02 Pista de PM-21/PE-02 Pista de
Aéreos de Óleo Aéreos de Óleo Aéreos de Óleo
Lubrificante PM-47 PM-46 Abastecimento 02 Lubrificante PM-47 PM-46 Abastecimento 02 Lubrificante PM-47 PM-46 Abastecimento 02
PM-42 B5 PM-42 B5 PM-42 B5
PM-45 PM-20 PM-45 PM-20 PM-45 PM-20
PM-43 B7 PM-43 B7 PM-43 B7
PM-19/PE-01 PM-19/PE-01 PM-19/PE-01
PM-26 PM-26 PM-26
PM-50 B6 PM-28 PM-50 B6 PM-28 PM-50 B6 PM-28
PM-53 PM-53 PM-53

06 06 06
PM-04
TQ- PM-04
TQ- PM-04
TQ-
Antiga Área de PM-05 PM-27 Antiga Área de PM-05 PM-27 Antiga Área de PM-05 PM-27
Troca de Óleo Troca de Óleo Troca de Óleo

PM-39 PM-39 PM-39

16

16

16
-1

-1

-1
BR

BR

BR
PC-01 PC-01 PC-01

A
A

VI
VI

VI

DO
DO

DO

RO
RO

RO
Projeção da cobertura CSAO Poço de extração
TQ-X

Canaleta de contenção Tanque subterrâneo pleno Sistema de remediação

TQ-X
Arruamento Tanque subterrâneo bicompartimentado desativado Linha de extração do sistema de remediação (Ramal 1)

Gramado Tanque subterrâneo de óleo usado Linha de descarte do sistema de remediação

LEGENDA

Talude Respiros Poço de extração instalado

PONTO DE REFERÊNCIA - UTM
Ilha de abastecimento Limite do empreendimento Linha de extração do sistema de remediação (Ramal 2) (E 698.384 m; S 7.197.312 m) Zona 22J - Datum SIRGAS 2000
B
Bomba Sentido do fluxo subterrâneo inferido Poço com fase livre
ESCALA GRÁFICA
Bomba de abastecimento de ARLA Poço cacimba Limite definido da pluma de fase livre 0 20 40 m

Filtro Poço de monitoramento existente x,xxm Espessura da fase livre PROJETO:

AUTO POSTO TÚLIO LTDA.
Vala de troca de óleo Poço de monitoramento não localizado
(CARAGUATÁ)

FIGURA: TÍTULO: DATA:

03 COMPARATIVO DAS PLUMAS DE FASE LIVRE NA ÁGUA SUBTERRÂNEA Fevereiro/2023

Frisa-se que, no dia 14/02/2023 o sistema de remediação ambiental do tipo MPE foi desligado haja vista o fim
do período contratual previsto no cronograma e a remoção do produto em fase livre por hidrocarbonetos de
petróleo inicialmente identificada no meio subterrâneo local.

Após o desligamento do sistema de remedição, no dia 01/03/2023 foi realizado um monitoramento

contemplando toda rede de poços existente na área do empreendimento com o intuito de avaliar o meio
subterrâneo após o desligamento do mesmo. Durante o monitoramento foram observados ocorrência de fase livre
(PM-48/PE-05, PM-59/PE-06 e PM-61) com até 0,02m de espessura, no entanto, os poços foram purgados e as
fase livre identificadas não foram recorrentes após a purga. É de salientar que a fase livre identificada no PM-61
é atípica, uma vez que o poço nunca teve histórico de contaminação. Com base nos resultados dos últimos
monitoramentos realizados na área fica evidenciado a eficácia das medidas de intervenção adotada na área do
empreendimento.

Anexo I apresenta dos dados dos monitoramentos realizados ao longo da segunda etapa da remedição, enquanto
o Anexo II apresenta o cronograma das atividades já executadas no local avaliado.

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
 ANEXO I
MONITORAMENTO AMBIENTAL
Monitoramento Completo Monitoramento Parcial Monitoramento Completo
26/07/2022 28/07/2022 04/08/2022 18/08/2022 21/09/2022 27/10/2022 04/11/2022
POÇO
Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de
(m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação
PM-01 2,30 0,90 - * * - * * - 2,30 0,44 - 2,30 0,80 - 2,30 0,85 - 2,46 0,75 -
PM-02 8,50 6,27 - * * - * * - 8,50 6,05 - 8,50 6,00 - 8,50 6,32 - 8,82 6,12 -
PM-04 * * - * * - * * - 7,00 5,15 - 7,00 5,00 - 7,00 4,47 - 7,09 4,57 -
PM-05 * * - * * - * * - 7,66 5,34 - 7,66 5,00 - 7,66 4,65 - 7,82 4,73 -
PM-09 7,00 6,40 - * * - * * - 7,00 6,27 - 7,00 6,30 - 7,00 5,84 - 7,35 5,90 -
PM-13 8,00 6,35 Película * * - 8,00 6,56 - 8,24 6,20 Oleosidade 8,24 6,50 Oleosidade 8,24 6,80 Oleosidade 8,46 6,03 -
PM-14 3,35 7,70 - * * - * * - 3,36 2,40 - 3,36 1,40 - 3,36 1,40 - 3,42 1,62 -
PM-16 3,40 1,07 - * * - * * - 3,40 1,65 - 3,40 2,00 - 3,40 1,82 - 3,53 1,92 -
PM-18 3,16 1,16 - * * - * * - 3,20 1,00 - 3,20 1,20 - 3,20 1,32 - 3,32 1,20 -
PM-19/PE-01 5,80 4,80 - 5,80 4,95 - 6,10 5,10 - 6,30 4,70 Oleosidade 6,30 4,50 Oleosidade 6,30 4,14 - 6,51 4,25 -
PM-20 5,00 4,50 - * * - 6,03 4,37 - 6,15 4,16 Oleosidade 6,15 4,00 Odor 6,15 3,60 - 5,25 3,71 -
PM-21/PE-02 6,00 5,10 FL (0,30m) 6,10 4,85 - 6,10 5,15 - 6,27 4,70 Oleosidade 6,27 5,00 Oleosidade 6,27 4,01 - 6,32 4,06 Película
PM-22/PE-03 6,00 5,00 Película 6,10 5,10 - 6,10 5,36 - 6,30 4,80 Oleosidade 6,30 5,00 Oleosidade 6,30 4,10 - 6,31 4,26 Película
PM-23/PE-04 6,57 5,00 FL (0,04m) 6,56 5,15 - 6,50 5,10 - 6,80 4,86 Oleosidade 6,80 5,00 Oleosidade 6,80 4,05 - 6,82 4,20 Película
PM-24 7,05 4,80 - * * - 7,00 6,00 - 7,26 4,75 - 7,26 5,40 - 7,26 4,17 - 7,41 4,30 -
PM-25 5,81 4,10 - * * - 6,50 5,20 - 8,10 6,20 - 8,10 5,50 - 8,10 4,92 - 6,41 2,00 -
PM-26 5,85 5,00 - * * - * * - 4,36 4,05 - 4,36 5,00 - 4,36 4,16 - 6,15 3,84 -
PM-27 6,50 5,07 - * * - * * - 6,55 4,90 - 6,55 3,80 - 6,55 4,18 - 6,92 4,33 -
PM-28 Não localizado Não localizado * * * * - * * - * * - * * -
PM-29 5,80 4,56 - * * - * * - 6,00 4,66 Oleosidade 6,00 4,00 - 6,00 4,06 - 6,16 4,21 -
PM-30 7,80 5,25 - * * - * * - 6,80 4,75 - 6,80 5,00 - 6,80 5,32 - 7,08 4,84 -
PM-31 7,00 6,40 - * * - * * - 7,20 6,34 - 7,20 6,00 - 7,20 4,87 - 7,32 6,03 -
PM-32 7,80 6,60 - * * - * * - 7,80 4,30 - 7,80 5,80 - 7,80 4,97 - 8,03 6,42 -
PM-38 7,57 7,00 - * * - * * - 7,60 7,00 - 7,60 6,50 - 7,60 5,45 - 7,85 6,77 -
PM-39 Não localizado Não localizado * * * * - * * - * * - * * -
PM-42 5,00 4,85 - * * - * * - 5,25 4,85 - 5,25 5,00 - 5,25 4,08 - 5,35 4,14 -
PM-43 5,90 3,70 - * * - * * - 5,00 3,58 - 5,00 2,00 - 5,00 3,82 - 5,03 2,97 -
PM-45 Poço Seco Poço Seco * * Poço Seco - Poço Seco - Poço Seco - Poço Seco -
PM-46 6,24 4,80 - * * - * * - 6,26 4,62 - 6,26 4,50 - 6,26 4,06 - 6,58 4,15 -
PM-47 5,00 4,87 - * * - Poço Seco 3,00 2,20 - 3,00 5,00 Oleosidade 3,00 4,10 - 5,20 4,11 -
PM-48/PE-05 7,10 4,55 Película 7,70 5,10 - 7,15 5,80 - 7,20 4,60 Oleosidade 7,20 5,30 Oleosidade 7,20 3,71 FL (0,05m) 7,78 3,85 FL (0,05m)
PM-49 Poço Seco Poço Seco Poço Seco Poço Seco - Poço Seco - Poço Seco - Poço Seco -
PM-50 3,87 5,53 - * * - * * - 4,50 3,20 - 4,50 3,00 - 4,50 2,90 - 4,10 3,06 -
PM-51 Tamponado Tamponado * * - * * - * * - * * - * * -
PM-52 5,20 4,60 - * * - * * - 5,20 4,44 - 5,20 4,80 - 5,20 3,87 - 5,42 4,94 -
PM-53 7,70 4,60 - * * - * * - 6,00 4,77 - 6,00 5,00 - 6,00 4,15 - 6,23 4,25 -
PM-54 8,70 6,40 - * * - * * - 8,00 6,40 - 8,00 6,50 - 8,00 6,48 - 9,19 6,25 -
PM-55 8,10 6,30 - * * - 8,10 6,34 - 8,30 6,30 - 8,30 6,80 - 8,30 6,90 - 8,56 6,04 -
PM-56 8,60 6,50 - * * - * * - 7,80 6,40 - 7,80 6,50 - 7,80 6,30 - 9,06 6,22 -
PM-57 8,75 6,40 FL (0,25m) 8,80 6,85 FL (0,18m) 8,85 7,00 Película 8,10 6,10 Película 8,10 6,20 Película 8,10 6,40 Película 9,32 5,90 Película
PM-58 5,40 4,50 FL (0,15m) 5,40 4,90 FL (0,15m) 5,60 4,54 - 5,74 4,70 Oleosidade 5,74 5,00 Película 5,74 3,87 - 5,86 3,91 -
PM-59/PE-06 7,20 2,40 FL (0,30m) 7,20 5,05 FL (0,25m) 7,15 5,30 FL (0,02m) 7,40 4,94 Película 7,40 5,40 Oleosidade 7,40 4,32 FL (0,16m) 7,92 4,38 FL (0,007m)
PM-60 5,80 5,00 - * * - * * - 8,00 4,80 Oleosidade 8,00 5,00 Odor 8,00 4,23 Odor 8,51 4,34 -
PM-61 7,37 5,90 - * * - * * - 7,40 4,70 - 7,40 4,80 - 7,40 4,89 - 7,62 4,14 -
PM-62/PE-07 5,60 4,00 - 6,50 5,25 - 6,60 5,45 - 6,80 4,70 - 6,80 5,30 - 6,80 4,06 - 7,01 4,36 -
PM-63 7,00 5,00 - * * - * * - 7,20 5,90 - 7,20 4,50 - 7,20 4,05 - 7,54 4,17 -
PM-64 7,70 5,50 - * * - * * - 8,00 5,60 - 8,00 5,00 - 8,00 4,84 - 8,30 4,92 -
PM-65 5,80 4,60 - * * - * * - 8,00 5,60 - 8,00 6,00 - 8,00 4,88 - 8,08 4,92 -
PE-08 Não instalado Não instalado Não instalado Não instalado 8,00 6,50 - 7,78 5,92 FL (0,05m) 7,08 4,74 Película
PE-09 Não instalado Não instalado Não instalado Não instalado 8,00 7,00 - 8,10 5,90 FL (0,05m) 8,42 4,76 FL (0,15m)
PE-10 Não instalado Não instalado Não instalado Não instalado 8,00 6,30 - 8,09 6,32 - 7,65 5,94 Película
PE-11 Não instalado Não instalado Não instalado Não instalado 8,00 6,30 - 7,98 5,60 - 8,24 5,76 -

PM: poço de monitoramento; PE: poço de extração; m: metros; (-): ausente; (*) poço não monitorado; NA: nível d’água; Prof: profundidade; FL: fase livre.

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
 CONTINUAÇÃO - MONITORAMENTO AMBIENTAL
Monitoramento Parcial Monitoramento Completo Monitoramento Parcial Monitoramento Completo
11/11/2022 21/11/2022 13/12/2022 19/01/2023 23/01/2023 31/01/2023 14/02/2023 01/03/2023
POÇO
Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de Prof. NA Indícios de
(m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação (m) (m) Contaminação
PM-01 - - - - - - 2,25 0,81 - - - - 2,25 0,84 - 2,24 0,8 - 2,25 0,82 - 2,3 0,8 -
PM-02 - - - - - - 8,5 6,3 - - - - 8,5 6,3 - 8,5 6,32 - 8,5 6,3 - 8,42 6,1 -
PM-04 - - - - - - 7,46 4,6 - - - - 6,75 4,46 - 7,03 4,67 - 6,75 4,45 - 6,8 4,5 -
PM-05 - - - - - - 7,45 4,7 - - - - 7,45 4,64 - 7,72 4,82 - 6,9 4,66 - 7,4 4,7 -
PM-09 - - - - - - 7 5,8 - - - - 6,86 5,85 - 6,85 5,8 - 6,85 5,84 - 7 5,8 -
PM-13 8,24 6,47 - 8 5,14 Odor 8,05 6,83 - 8,42 6,15 - 8,9 6,14 - 8 8,75 - 8,05 5,8 - 8 6 -
PM-14 - - - - - - 3,4 1,38 - - - - 3,41 1,41 - 3,38 1,35 - 3,46 1,42 - 3,4 1,65 -
PM-16 - - - - - - 3,4 1,8 - - - - 3,4 1,8 - 3,35 1,78 - 3,4 1,8 - 3,4 2 -
PM-18 - - - - - - 3,2 1,3 - - - - 3,21 1,31 - 3,15 1,35 - 3,23 1,36 - 3,2 1,2 -
PM-19/PE-01 6,3 4,39 - 6,08 4,27 7 4,15 - 6,3 3,88 - 6,3 3,86 - 6,15 9,15 - 6,95 4,15 - 6 4,15 -
PM-20 - - - - - - 5 3,55 - - - - 5 3,6 - 5 3,62 - 5 1,62 - 4,9 3,2 -
PM-21/PE-02 6,35 4,34 Odor 5,14 9,05 Odor 6 4 - 6,22 3,42 - 6,23 3,45 - 5,9 4 - 5,95 4 - 5,85 4 Oleosidade
PM-22/PE-03 6,37 4,57 Odor 6,17 4,63 Odor 6,06 4,08 Iridescência 4,65 4,66 - 4,67 4,65 - 7,68 9,63 - 6,05 4,2 - 6,1 4,35 Oleosidade
PM-23/PE-04 6,77 4,7 Odor 6,53 4,61 Odor 6,6 4,07 Oleosidade 6,73 4,67 - 6,73 4,65 - 6,7 4,41 - 6,55 4 - 6,44 4,2 Oleosidade
PM-24 - - - - - - 7,1 4,15 - - - - 7,05 4,18 - 7,4 4,6 FL (0,03m) 7,05 4,15 - 7,05 4,23 Oleosidade
PM-25 6,44 5,27 Odor 6,21 4,68 - Poço com água da chuva 6,42 2,92 - 6,4 2,9 - 6,5 5,09 - 6,8 4,9 - 6,2 3 -
PM-26 - - - - - - 5,85 4,15 - - - - 5,83 4,15 - 6,43 4,36 - 5,85 4,15 - 5,8 4,2 -
PM-27 - - - - - - 5,85 4,05 - - - - 6,25 4,2 - 6,72 4,42 - 6,3 4,2 - 6,53 4,35 -
PM-28 - - - - - - * * - - - - 5,85 4,05 - * * * * * * * * *
PM-29 - - - - - - 5,84 4,03 - - - - 6,85 5,3 - 6 4,38 - 5,85 4,05 - 5,8 4,19 -
PM-30 - - - - - - 6,85 5,4 - - - - 7,85 4,88 - 6,8 5,28 - 6,84 5,3 - 6,76 1,8 -
PM-31 - - - - - - 7,85 4,85 - - - - 7,05 5,45 - 6,25 5,2 - 7,85 4,85 - 6,9 6,04 -
PM-32 - - - - - - 7,03 4,95 - - - - 7,66 5,42 - 7,02 4,93 - 7,06 4,95 - 7,7 6,4 -
PM-38 - - - - - - 7,63 5,42 - - - - 5,15 4,07 - 7,6 5,4 - 7,66 5,46 - 7,12 6,5 -
PM-39 - - - - - - * * - - - - * * * * * * * * * * * *
PM-42 - - - - - - 5,08 4,1 - - - - 5,15 4,07 - 4,9 3,58 - 5,14 4,05 - 5,1 4,3 -
PM-43 - - - - - - 4,88 3,8 - - - - 4,85 3,82 - 5,46 4,36 - 4,87 3,85 - 4,7 3,8 -
PM-45 - - - - - - Poço seco - - - Poço seco Poço seco Poço seco Poço seco
PM-46 - - - - - - 7,95 4,08 - - - - 7,25 4,06 - 6,46 4,3 - 7,2 4,05 - 6,2 4,73 Odor
PM-47 - - - - - - 4,95 4,06 - - - - 4,98 4,11 - 4,95 4,05 - 4,95 4,1 - 5 4,2 Odor
PM-48/PE-05 7,41 4,35 Odor 7,22 4,08 - 7,1 3,7 Oleosidade 7,7 4,2 Odor 7,68 4,18 - 6,9 4,85 - 7,05 3,7 - 7,15 3,9 FL (0,01m)#
PM-49 - - - - - - 3 1,85 - - - - Poço seco Poço seco Poço seco Poço seco
PM-50 - - - - - - 3,86 2,88 - - - - 3,85 2,91 - 4,11 3,34 - 3,86 2,92 - 3,9 3,3 -
PM-51 - - - - - - * * - - - - * * * * * * * * * * * *
PM-52 - - - - - - 5,3 3,85 - - - - 5,28 3,85 - 5,38 4,08 - 5,25 3,86 - 5,3 3,9 -
PM-53 - - - - - - 6 4,17 - - - - 6 4,14 - 6,22 4,4 - 6 4,12 - 5,9 4,25 -
PM-54 - - - - - - 7,85 6,49 - - - - 7,83 6,45 - 7,8 6,45 - 7,8 6,45 - 8,65 6,2 -
PM-55 - - - - - - 8,05 6,88 - - - - 8,05 6,92 - 8,5 6,42 - 8,04 6,85 - 8,1 6 -
PM-56 - - - - - - 8,75 6,28 - - - - 8,75 6,3 - 8,7 6,27 - 8,75 6,22 - 8,42 6,22 -
PM-57 9,12 6,43 Película 7,85 5,85 Película 8,95 6,41 FL (0,03m) 9,52 6,15 Odor 9,5 6,12 Película 8,9 6,38 - 8,95 6,42 - 8,7 5,8 -
PM-58 5,71 4,29 - 5,51 4,04 - 5,1 3,85 - 5,78 3,82 Odor 5,75 3,8 Odor 5,02 3,85 - 5,08 3,85 - 5,5 4 Odor
PM-59/PE-06 7,52 4,67 Oleosidade 7,55 4,28 - 7,55 4,35 Odor 7,78 4,67 Odor 7,75 4,65 - 7,92 4,83 - 7,55 4,32 - 7,13 4,4 FL (0,02m)#
PM-60 - - - - - - 8,1 4,2 - - - - 8,1 4,2 - 6,78 9,56 - 8,1 4,2 - 7,15 4,3 -
PM-61 - - - - - - 7,1 4,9 - - - - 7,07 4,9 - 7,7 4,27 - 7,2 4,9 - 7,2 4,2 FL (0,01m)#
PM-62/PE-07 6,65 4,93 Odor 6,59 4,59 - 6,68 4,08 Odor 7,05 4,23 - 7,02 4,2 - 6,65 4 - 6,65 4,05 - 6,5 4,1 -
PM-63 - - - - - - 7,2 4,03 - - - - 7,2 4,03 - 7,54 4,62 - 7,2 4,03 - 7 4,25 -
PM-64 - - - - - - 7,9 4,85 - - - - 7,85 4,85 - 8,54 5,27 - 7,85 4,85 - 7 4,9 -
PM-65 - - - - - - 8,1 4,9 - - - - 8,07 4,86 - 8,37 5,1 - 8,1 4,88 - 7,76 5,05 -
PE-08 7,91 6,1 - 7,63 5,47 - 7,77 5,9 Iridescência 7,82 5,35 - 7,8 5,36 - 7,75 5,9 - 7,75 5,9 - 6,7 5,3 -
PE-09 8,27 6 Iridescência 8,05 5,51 - 8,1 5,88 Iridescência 8,37 5,32 - 8,35 5,3 - 8,05 6,3 - 8,12 5,88 - 7,36 5,4 -
PE-10 8,15 6,32 - 7,85 5,05 - 8,05 6,3 - 8,1 6,08 - 8,08 6,05 - 8 6,3 - 8,08 6,3 - 7,04 6 Oleosidade
PE-11 7,07 6,23 Oleosidade 7,79 5,9 Odor 7,95 5,58 Iridescência 7,2 6,73 - 7,78 6,7 - 7,93 5,57 - 7,95 6,6 - 7,33 5,7 -

PM: poço de monitoramento; PE: poço de extração; m: metros; (-): ausente; (*) poço não monitorado; NA: nível d’água; Prof: profundidade; FL: fase livre; (#): fase livre não recorrente após purga.

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
 ANEXO II
CRONOGRAMA DAS ATIVIDADES

Cronograma de trabalho - Tulio Caraguata

Instalação do sistema de Operação do sistema de Campanhas de amostragem de
Ano Mês Investigação para remediação Injeção de surfactantes Emissão de relatórios
remediação remediação água subterrânea
Monitoramento do nível d'água,
Abril sondagens direct push e amostragem
de solo
Maio
Instalação do sistema de remediação
Junho
MPE
Relatório de investigação
Julho 1º mês de operação complementar para remediação e
plano de intervenção.
2021
Relatório de instalação do sistema de
Agosto 2º mês de operação
remediação MPE
Setembro 3º mês de operação

Outubro 4º mês de operação

Novembro 5º mês de operação Campanha de injeção de surfactantes

Dezembro 6º mês de operação

Janeiro Sistema Inoperante

Fevereiro Sistema Inoperante Amostragem de água subterrânea

Março Sistema Inoperante

Abril Sistema Inoperante

Maio Sistema Inoperante 1ª Operação , 1ª Injeção e Analítico

Junho Sistema Inoperante

2022
Julho Apresentação de proposta
Instalação de novos poços para
Agosto
extração
Setembro 7º mês de operação
Campanha de injeção de surfactantes
Outubro 8º mês de operação

Novembro 9º mês de operação

Ampliação do sistema, 2ª Operação ,
Dezembro
10º mês de operação 2ª Injeção
Janeiro
2023
Fevereiro Sistema desligado no dia 14/02/2023

: atividade realizada; : sistema inoperante; encerramento do sistema.

IMPACTO GEOLOGIA E ENGENHARIA AMBIENTAL LTDA.

Rua O Brasil Para Cristo, n° 1.855. CEP: 81.730-070. Curitiba/PR / Fone (41) 3618-4303
