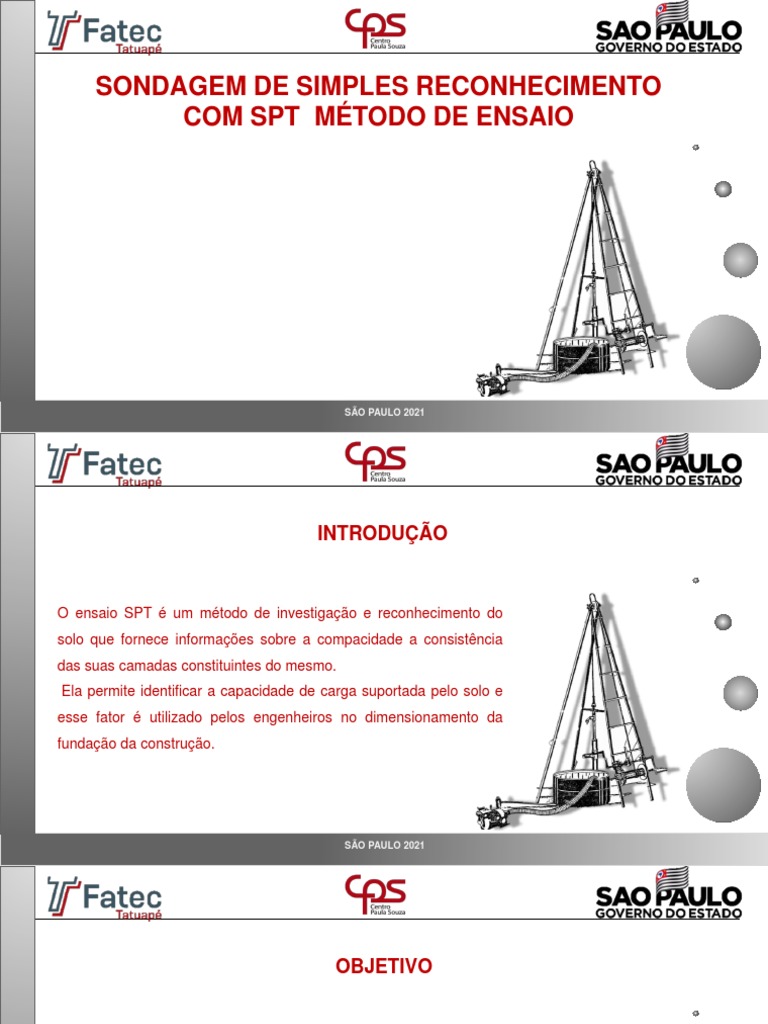

SONDAGEM DE SIMPLES RECONHECIMENTO

COM SPT MÉTODO DE ENSAIO

SÃO PAULO
SÃO PAULO 2021
2021
 INTRODUÇÃO

O ensaio SPT é um método de investigação e reconhecimento do

solo que fornece informações sobre a compacidade a consistência
das suas camadas constituintes do mesmo.
Ela permite identificar a capacidade de carga suportada pelo solo e
esse fator é utilizado pelos engenheiros no dimensionamento da
fundação da construção.

SÃO PAULO 2021

 OBJETIVO

• Determinação dos tipos de solos e suas respectivas profundidades.

• Os índices de resistência à penetração (N) a cada metro.

• A posição do nível da água.

SÃO PAULO 2021

 TIPOS DE SISTEMAS

Sistema de Sondagem Manual:

Procedimento de execução do ensaio onde o amostrador é cravado no solo
com o uso do martelo elevado manualmente por meio de um cabo têxtil que
passa pela roldana localizada na parte superior do tripé ou torre de
sondagem.

Sistemas de Sondagem Mecanizada:

Procedimento de execução do ensaio onde o amostrador é cravado no solo
com o uso de martelo mecanizado.

SÃO PAULO 2021

 COMPONENTES DO EQUIPAMENTO DO SISTEMA MANUAL
Torre com roldana, moitão e corda:
Torre de aço, desmontável, apoiada em quatro pontos. Deve prever a utilização de uma roldana que suspenda
o martelo para a realização do ensaio SPT, podendo ser utilizada para outras manobras, e o moitão auxilia
nas manobras com as hastes.

Figura 1 : Torre Figura 2 : Moitão e Corda Figura 3 : Roldana

SÃO PAULO 2021

Tubo de revestimento: Aço, com diâmetro nominal de 63,5mm e máximo de 165mm.

Figura 4

Trado-concha (ou cavadeira manual): Deve ter diâmetro compatível com o tubo de
revestimento.

Figura 5

Haste de perfuração/cravação: Aço, diâmetro nominal interno de 25mm (Dext. = 33,4mm +- 2,5mm e
Dint. = 24,3mm +- 2,5mm) e massa teórica de 3,23kg, acopladas por roscas e luvas.

Figura 6

SÃO PAULO 2021

Trado helicoidal: Diferença entre o diâmetro do trado helicoidal e o diâmetro interno do tubo de revestimento deve ser
compreendida entre 5mm e 7mm.

Figura 7

Trépano/peça de lavagem: Deve ser constituído por peça de aço, com largura mínima de (62 +-5)mm, diâmetro nominal
de 25mm, terminada em bisel e dotada de duas saídas laterais para água. Largura da lâmina do trépano deve apresentar
uma folga de 3mm a 5mm. Distância entre os orifícios de saída da água e a extremidade em forma de bisel deve ser no
mínimo de 200mm e no máximo de 300mm.

Figura 8

SÃO PAULO 2021

Amostrador- padrão: Diâmetro externo de (50,8mm +- 2) mm e diâmetro interno de (34,9 +- 2)mm. Constituindo pelas
partes: cabeça, corpo e sapata ou bico.

Figura 9
Cabeça de bater: Constituída por tarugo de aço de (88 +- 10)mm de diâmetro, (90 +- 10)mm de altura de altura e massa
nominal entre 3,5kg e 4,5kg.

Figura 10

SÃO PAULO 2021

Martelo padronizado para cravação do amostrador:
• Martelo maciço: Consiste em uma massa de ferro prismática ou cilíndrica, tendo encaixado, na parte inferior, um coxim
de madeira dura. O martelo deve conter uma haste-guia de 1,20m de comprimento fixada à sua face inferior. A haste-
guia deve ter uma marca visível com distância de 0,75m da base do coxim de madeira.
• Martelo vazado: furo central de 44mm de diâmetro. Na sua parte superior, haste-guia de ter 33,4mm de diâmetro e 1,20
de comprimento.
• Em qualquer situação, o conjunto deve ter uma massa total de 65kg.

Figura 11

SÃO PAULO 2021

 OUTROS EQUIPAMENTOS DO SITEMA DE SONDAGEM MANUAL

• Baldinho para esgotar o furo;

• Medidor de nível de água;
• Metro de balcão ou trena;
• Recipientes para amostras;
• Bomba d’água centrífuga motorizada;
• Caixa d’água ou tambor com divisória interna para decantação;
• Ferramentas gerais necessárias para a operação.

SÃO PAULO 2021

 ESQUEMA DO SISTEMA DE SONDAGEM MANUAL

Figura 12 Figura 13

SÃO PAULO 2021

 COMPONENTES DO EQUIPAMENTO DO SISTEMA MECANIZADO
Perfuratriz rotativa e trado helicoidal contínuo: O ensaio de penetração é realizado em solo minimamente
perturbado. O trado helicoidal contínuo deve ser de aço, com diâmetro nominal de 56mm e máximo de 165mm.

Figura 14

Trado oco: tem que haver as mesmas medidas do trado helicoidal contínuo.

Figura 15

SÃO PAULO 2021

 Tricone de perfuração: Deve ter saída de fluido em posição que não interfira no material a ser ensaiado. Diâmetro
nominal mínimo de 56mm e máximo de 165mm.

Figura 16
Martelo automático: Aço, formato cilíndrico com massa de 65kg (+-0,5kg), com altura de queda do êmbolo de
75cm(+- 1,5cm).

Figura 17

SÃO PAULO 2021

OUTROS EQUIPAMENTOS DO SISTEMA DE SONDAGEM MECANIZADO

• Medidor de nível de água;

• Metro de balcão ou trena;
• Recipientes para amostras;
• Ferramentas gerais necessárias para a operação da
aparelhagem.

SÃO PAULO 2021

 EXECUÇÃO DA SONDAGEM SPT

Figura 18

SÃO PAULO 2021

Figura 19 Figura 20

SÃO PAULO 2021

Figura 21 Figura 22

SÃO PAULO 2021

Figura 23 Figura 24

SÃO PAULO 2021

Figura 25 Figura 26

SÃO PAULO 2021

Figura 27 Figura 28

SÃO PAULO 2021

 ESQUEMA

Figura 29

SÃO PAULO 2021

 QUANDO UTILIZAR O MÉTODO DE CIRCULAÇÃO DE ÁGUA ?

• Quando se atingir o nível d’água freático.

• Quando durante a utilização do trado helicoidal, o avanço for inferior a

5 cm após 10 minutos.

• Se o amostrador-padrão não avançar durante a aplicação de 5 golpes

sucessivos do martelo.

SÃO PAULO 2021

Figura 30 Figura 31 Figura 32

SÃO PAULO 2021

Figura 34 Figura 35 Figura 36

SÃO PAULO 2021

 QUANDO PARAR DE UTILIZAR O MÉTODO DE CIRCULAÇÃO DE
ÁGUA ?

• Quando durante a utilização do trépano / peça de lavagem, o avanço for inferior a

5 cm após 10 minutos.

SÃO PAULO 2021

 CRITÉRIO DE PARALISAÇÃO

Avanço da sondagem até a profundidade na qual tenham sido obtidos 10 m de

resultados consecutivos indicando N iguais ou superiores a 25 golpes.

Avanço da sondagem até a profundidade na qual tenham sido obtidos 8 m de

resultados consecutivos indicando N iguais ou superiores a 30 golpes.

Avanço da sondagem até a profundidade na qual tenham sido obtidos 6 m de

resultados consecutivos indicando N iguais ou superiores a 35 golpes.

SÃO PAULO 2021

 ATENÇÃO
Se o amostrador-padrão não avançar durante a
aplicação de 5 golpes sucessivos do martelo,
antes da profundidade de 3 metros; a sondagem
deve ser deslocada no mínimo duas vezes para
posições diametralmente opostas, a 2 metros da
sondagem.

Figura 40

SÃO PAULO 2021

 NÚMERO E LOCAÇÃO DA SONDAGEM
Mínimo de 2 furos até 200 m²

Mínimo de 3 furos para construção entre 200 m² e 400 m²

Até 1.200m² - 1 furo a cada 200m²

Entre 1200m² e 2400m² - 1 furo a cada 400m² que exceder 1.200m²

Figura 41

SÃO PAULO 2021

 LAUDO DE SONDAGEM

Figura 42

SÃO PAULO 2021

 REFERÊNCIAS BIBLIOGRÁFICAS
ABNT NBR 6484 – Sondagem de simples reconhecimento com SPT – Método
de ensaio

https://www.youtube.com/watch?v=tpZJyqVL2oA

https://www.refortfundacoes.com.br/sondagem-percussao-spt-preco

https://www.casafiltro.com.br/ferragens/moitao/moitao-para-elevacao-de-carga-
650-kg-45mm-par-50mt-corda-10mm-vonder

https://brasilescola.uol.com.br/fisica/roldanas.htm

https://sptequipamentosdesondagem.com.br/loja/produto/pecas-para-
sondagem-spt/
