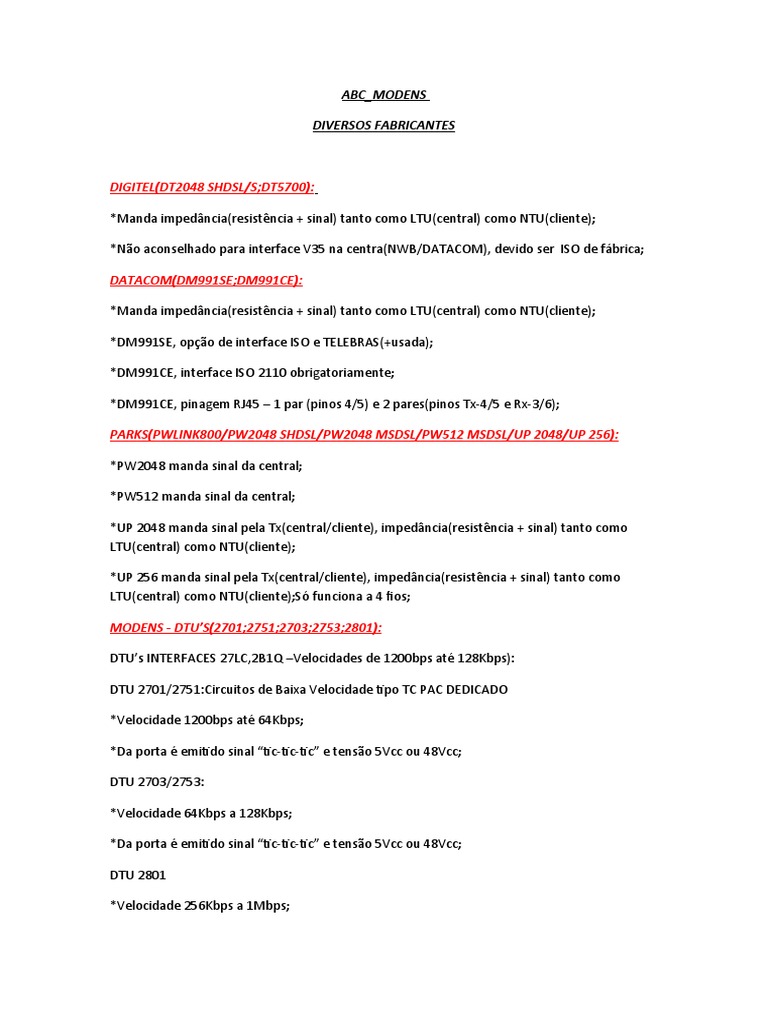

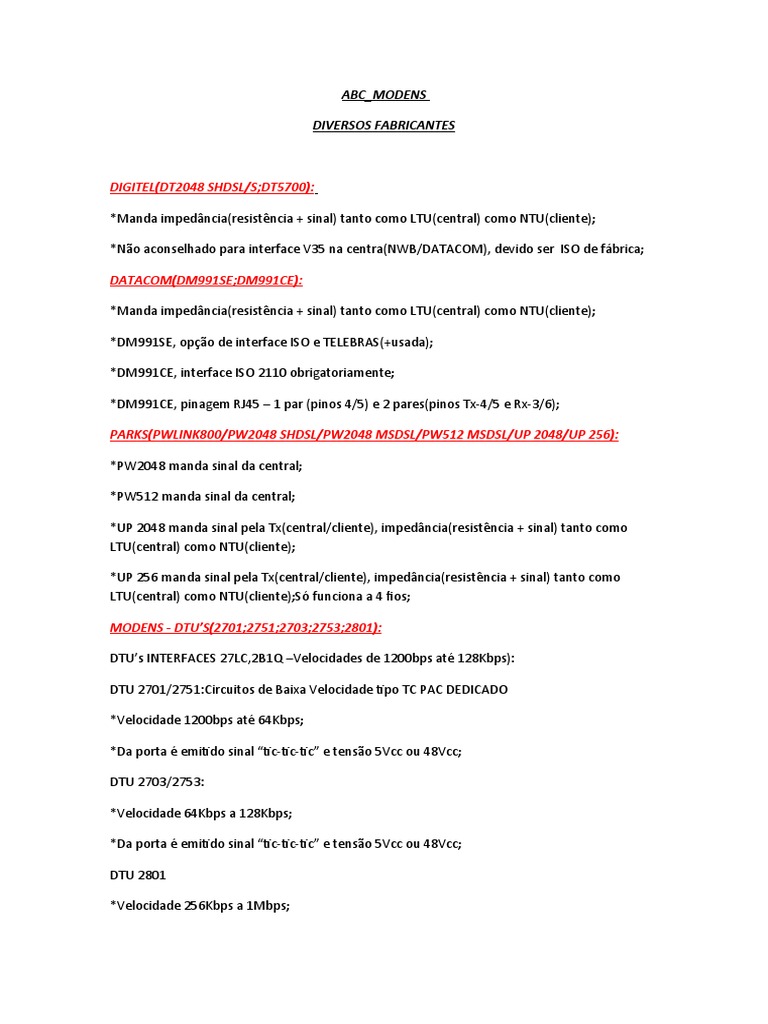

ABC_MODENS

DIVERSOS FABRICANTES

DIGITEL(DT2048 SHDSL/S;DT5700):

*Manda impedância(resistência + sinal) tanto como LTU(central) como NTU(cliente);

*Não aconselhado para interface V35 na centra(NWB/DATACOM), devido ser ISO de fábrica;

DATACOM(DM991SE;DM991CE):

*Manda impedância(resistência + sinal) tanto como LTU(central) como NTU(cliente);

*DM991SE, opção de interface ISO e TELEBRAS(+usada);

*DM991CE, interface ISO 2110 obrigatoriamente;

*DM991CE, pinagem RJ45 – 1 par (pinos 4/5) e 2 pares(pinos Tx-4/5 e Rx-3/6);

PARKS(PWLINK800/PW2048 SHDSL/PW2048 MSDSL/PW512 MSDSL/UP 2048/UP 256):

*PW2048 manda sinal da central;

*PW512 manda sinal da central;

*UP 2048 manda sinal pela Tx(central/cliente), impedância(resistência + sinal) tanto como
LTU(central) como NTU(cliente);

*UP 256 manda sinal pela Tx(central/cliente), impedância(resistência + sinal) tanto como
LTU(central) como NTU(cliente);Só funciona a 4 fios;

MODENS - DTU’S(2701;2751;2703;2753;2801):

DTU’s INTERFACES 27LC,2B1Q –Velocidades de 1200bps até 128Kbps):

DTU 2701/2751:Circuitos de Baixa Velocidade tipo TC PAC DEDICADO

*Velocidade 1200bps até 64Kbps;

*Da porta é emitido sinal “tic-tic-tic” e tensão 5Vcc ou 48Vcc;

DTU 2703/2753:

*Velocidade 64Kbps a 128Kbps;

*Da porta é emitido sinal “tic-tic-tic” e tensão 5Vcc ou 48Vcc;

DTU 2801

*Velocidade 256Kbps a 1Mbps;

*Da porta é emitido sinal “Xíííí...” constante/muito forte e tensão de 5Vcc;

CONFIGURAÇÃO DE MODENS nas ESTAÇÕES OI

PARA INTERFACES V.35(DB25) – REDES NWB E DATACOM – velocidades de 64Kbps a

1024Kbps.

*CLOCK NA ESTAÇÃO É SEMPRE EXTERNO;

*ESTRAPES CONFIGURADOS PARA PADRÃO TELEBRAS;

*LTU(DATACOM/DIGITEL) OU CENTRAL(PARKS);

*PRODUTOS COMO IP, VPN,EILD,FRAME-RELAY E TC DATA TURBO;

@@@obs: Interfaces NWB q a porta V.35 é M34, colocar ESTRAPES para PADRÃO
ISO@@@@

PARA INTERFACES G.703 – velocidades 1024Kbps a 2048Kbps.

* CLOCK NA ESTAÇÃO SEMPRE EXTERNO PARA CIRCUITOS DE VOZ COMO DIGITRONCO OU

ISDN;

*CLOCK NA ESTAÇÃO EXTERNO PARA CIRCUITOS IP/VPN COM TRANSMISSÃO**KLM;

*CLOCK NA ESTAÇÃO INTERNO PARA CIRCUITOS IP/VPN QUE NÃO TEM TRANSMISSÃO**KLM;

*LTU(DATACOM/DIGITEL) OU CENTRAL(PARKS);

PARA INTERFACES G.703 – velocidades 1024Kbps a 1984Kbps FRAME-RELAY

*CONFIGURAR VELOCIDADE SOLICITADA;

*HABILITAR DIP G704(ESTRUTURADO) PARA MODENS DIGITEL;

*HABILITAR DIP FRAMED(ESTRUTURADO) PARA MODENS PARKS;

*PARA MODENS DATACOM COMO DM991SE NÃO HÁ ESSA DIP;

*HABILITAR TIME SLOT 16;

* HABILITAR CRC CASO ESTEJA HABILITADO NA REDE;

CONFIGURAÇÃO DE MODENS nos CLIENTES PARA QUALQUER INTERFACE

*NTU(DIGITEL/DATACOM) E USUARIO(PARKS);

*CLOCK REGENERADO SEMPRE;

PARA INTERFACES DSL8 – REDE DATACOM APENAS – velocidades de 64Kbps a 1024Kbps.

* MODENS REFERÊNCIAS :

DIGITEL: DT 2048 SHDSL e DT 5700

PARKS: POWER LINK 800 e POWER 2048 SHDSL

DATACOM: DM 991SE e DM991CE

*APENAS MODEM NO CLIENTE E CLOCK REGENERADO;

PARA INTERFACES MBB – REDE DATACOM APENAS – velocidades de 64Kbps a 256Kbps.

*UTILIZA APENAS MODEM UP 256 DA PARKS;

*OBRIGATORIO 4 FIOS;

*MODEM APENAS NO CLIENTE;

*CLOCK REGENERADO;
