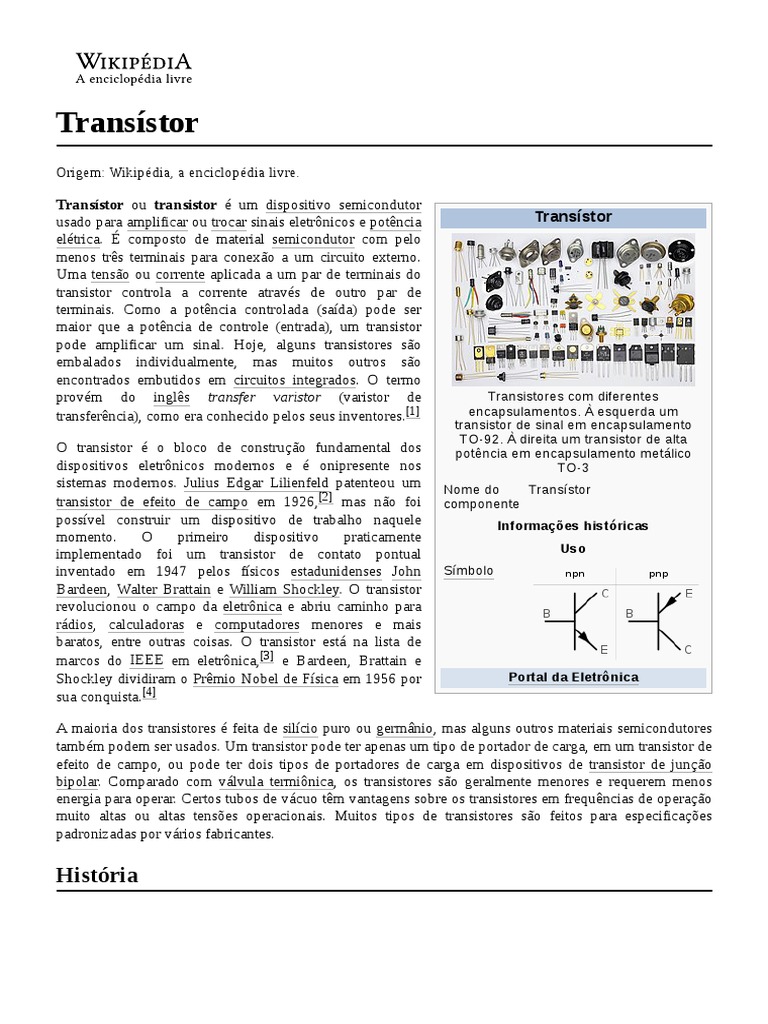

Transístor

Origem: Wikipédia, a enciclopédia livre.

Transístor ou transistor é um dispositivo semicondutor

usado para amplificar ou trocar sinais eletrônicos e potência Transístor
elétrica. É composto de material semicondutor com pelo
menos três terminais para conexão a um circuito externo.
Uma tensão ou corrente aplicada a um par de terminais do
transistor controla a corrente através de outro par de
terminais. Como a potência controlada (saída) pode ser
maior que a potência de controle (entrada), um transistor
pode amplificar um sinal. Hoje, alguns transistores são
embalados individualmente, mas muitos outros são
encontrados embutidos em circuitos integrados. O termo
provém do inglês transfer varistor (varistor de Transistores com diferentes
transferência), como era conhecido pelos seus inventores.[1] encapsulamentos. À esquerda um
transistor de sinal em encapsulamento
TO-92. À direita um transistor de alta
O transistor é o bloco de construção fundamental dos potência em encapsulamento metálico
dispositivos eletrônicos modernos e é onipresente nos TO-3
sistemas modernos. Julius Edgar Lilienfeld patenteou um Nome do Transístor
transistor de efeito de campo em 1926,[2] mas não foi componente
possível construir um dispositivo de trabalho naquele Informações históricas
momento. O primeiro dispositivo praticamente
implementado foi um transistor de contato pontual Uso
inventado em 1947 pelos físicos estadunidenses John Símbolo
Bardeen, Walter Brattain e William Shockley. O transistor
revolucionou o campo da eletrônica e abriu caminho para
rádios, calculadoras e computadores menores e mais
baratos, entre outras coisas. O transistor está na lista de
marcos do IEEE em eletrônica,[3] e Bardeen, Brattain e
Shockley dividiram o Prêmio Nobel de Física em 1956 por Portal da Eletrônica
sua conquista.[4]

A maioria dos transistores é feita de silício puro ou germânio, mas alguns outros materiais semicondutores
também podem ser usados. Um transistor pode ter apenas um tipo de portador de carga, em um transistor de
efeito de campo, ou pode ter dois tipos de portadores de carga em dispositivos de transistor de junção
bipolar. Comparado com válvula termiônica, os transistores são geralmente menores e requerem menos
energia para operar. Certos tubos de vácuo têm vantagens sobre os transistores em frequências de operação
muito altas ou altas tensões operacionais. Muitos tipos de transistores são feitos para especificações
padronizadas por vários fabricantes.

História
O tríodo termiônico, um tubo a vácuo inventado em 1906,
possibilitou a amplificação da tecnologia de rádio e a telefonia de
longa distância. O triodo, no entanto, era um dispositivo frágil que
consumia uma quantidade substancial de energia. Em 1909, o físico
William Eccles descobriu o oscilador de diodo de cristal.[6] O físico
Julius Edgar Lilienfeld depositou uma patente para um transistor de
efeito de campo (FET) no Canadá em 1925,[7] que foi planejado
para ser um substituto de estado sólido para o tríodo.[8][9] Lilienfeld
também apresentou patentes idênticas nos Estados Unidos em
1926[10] e 1928.[11][12] No entanto, Lilienfeld não publicou
nenhum artigo de pesquisa sobre seus dispositivos, nem suas
Uma réplica do primeiro transistor
patentes citam exemplos específicos de um protótipo funcional.
Como a produção de materiais semicondutores de alta qualidade
ainda estava a décadas de distância, as idéias de amplificadores de
estado sólido de Lilienfeld não teriam encontrado utilidade prática
nas décadas de 1920 e 1930, mesmo se tal dispositivo tivesse sido
construído.[13] Em 1934, o inventor alemão Oskar Heil patenteou
um dispositivo similar na Europa.[14]

De 17 de novembro de 1947 a 23 de dezembro de 1947, John

Bardeen e Walter Brattain da Bell Labs da AT&T em Murray Hill,
Nova Jersey, nos Estados Unidos, realizaram experimentos e
observaram que quando dois pontos de ouro eram aplicados a um
John Bardeen, William Shockley e
cristal de germânio, um sinal foi produzido com a potência de saída Walter Brattain no Bell Labs, 1948
maior que a entrada.[15] O líder do grupo de física do estado sólido,
William Shockley, viu o potencial nisso, e nos meses seguintes
trabalhou para ampliar o conhecimento sobre semicondutores. O
termo transístor foi cunhado por John R. Pierce como uma
contração do termo transresistência.[16][17][18] De acordo com
Lillian Hoddeson e Vicki Daitch, autores de uma biografia de John
Bardeen, Shockley propôs que a primeira patente do Bell Labs para
um transístor deveria ser baseada no efeito de campo e que ele
fosse reconhecido como o inventor. Tendo desenterrado as patentes
de Lilienfeld que haviam entrado na obscuridade anos antes, os
advogados da Bell Labs desaconselharam a proposta de Shockley
porque a ideia de um transístor de efeito de campo que usasse um
campo elétrico como uma "grade" não era nova. Em vez disso, o
que Bardeen, Brattain e Shockley inventaram em 1947 foi o
primeiro transístor de contato pontual.[13] Em reconhecimento a
essa conquista, Shockley, Bardeen e Brattain receberam
conjuntamente o Prêmio Nobel de Física de 1956 "por suas
pesquisas sobre semicondutores e sua descoberta do efeito do
transistor".[19][20] Herbert F. Mataré (1950)

Em 1948, o transistor de ponto de contato foi inventado independentemente pelos físicos alemães Herbert
Mataré e Heinrich Welker enquanto trabalhavam na Compagnie des Freins et Signaux, uma subsidiária da
Westinghouse localizada em Paris. Mataré tinha experiência anterior no desenvolvimento de retificadores
de cristal de silício e germânio no esforço de radar alemão durante a Segunda Guerra Mundial. Usando esse
conhecimento, ele começou a pesquisar o fenômeno da "interferência" em 1947. Em junho de 1948,
testemunhando correntes fluindo através de pontos de contato, Mataré produziu resultados consistentes
usando amostras de germânio produzidas por Welker, semelhante ao que Bardeen e Brattain haviam
realizado antes, em dezembro de 1947. Percebendo que os
cientistas da Bell Labs já haviam inventado o transistor antes deles,
a empresa se apressou em colocar seu "transistron" em produção
para uso amplificado na rede de telefonia da França.[21]

Os primeiros transistores de junção bipolar foram inventados por

William Shockley, da Bell Labs, que solicitou a patente (2.569.347)
em 26 de junho de 1948. Em 12 de abril de 1950, os químicos
Gordon Teal e Morgan Sparks, da Bell Labs, produziram com
sucesso uma junção NPN bipolar que amplificava o transistor de
germânio. A Bell Labs anunciou a descoberta deste novo transistor
"sanduíche" em um comunicado de imprensa em 4 de julho de
1951.[22][23]

Regency TR-1: primeiro rádio

transistorizado.[5]

O primeiro transistor de alta frequência

foi o transistor de germânio de
superfície-barreira desenvolvido pela
Philco em 1953, capaz de operar até 60
MHz.[24] Estas foram feitas por gravura
de depressões em uma base de germânio
do tipo N de ambos os lados com jatos
de sulfato de índio (III) até que ele
tivesse alguns dez milésimos de uma
polegada de espessura. O índio
galvanizado nas depressões formava o
coletor e o emissor.[25][26]

O primeiro rádio transistor tipo

"protótipo" foi apresentado pela
INTERMETALL (empresa fundada por
Herbert Mataré em 1952) na
Internationale Funkausstellung
Transistor superfície-barreira desenvolvido e produzido pela Philco Düsseldorf entre 29 de agosto de 1953 e
em 1953 9 de setembro de 1953.[27]

O primeiro rádio transistorizado de

bolso de "produção" foi o Regency TR-1, lançado em outubro de 1954.[20] Produzido como uma joint
venture entre a Divisão de Regência da Industrial Development Engineering Associates, I.D.E.A. e Texas
Instruments de Dallas, Texas, o TR-1 foi fabricado em Indianapolis, Indiana. Era um rádio quase de bolso
com 4 transistores e um diodo de germânio. O desenho industrial foi terceirizado para a firma de Chicago
Painter, Teague e Petertil. Foi lançado inicialmente em uma das quatro cores diferentes: preto, branco,
vermelho e cinza. Outras cores deveriam seguir em breve.[28][29][30]

O primeiro auto-rádio de produção "transistor" foi desenvolvido pelas corporações Chrysler e Philco e foi
anunciado na edição de 28 de abril de 1955 do Wall Street Journal. A Chrysler havia fabricado o rádio para
todos os transistores, o Mopar modelo 914HR, disponível como opção a partir do outono de 1955 para sua
nova linha de carros Chrysler e Imperial de 1956, que atingiu os andares da concessionária em 21 de
outubro de 1955.[31][32][33]

O primeiro transistor de silício em funcionamento foi desenvolvido na Bell Labs em 26 de janeiro de 1954
por Morris Tanenbaum. O primeiro transistor de silício comercial foi produzido pela Texas Instruments em
1954. Este foi o trabalho de Gordon Teal, um especialista no cultivo de cristais de alta pureza, que já havia
trabalhado no Bell Labs.[34][35][36] O primeiro MOSFET efetivamente construído foi de Kahng e Atalla no
Bell Labs em 1960.[37]

Importância
O transistor é o componente ativo chave em praticamente todos os
eletrônicos modernos. Muitos consideram ser uma das maiores
invenções do século XX.[38] Sua importância na sociedade atual
depende de sua capacidade de ser produzida em massa usando um
processo altamente automatizado (fabricação de dispositivos
semicondutores) que alcança custos surpreendentemente baixos por
transistor. A invenção do primeiro transistor na Bell Labs foi
nomeada como um marco na IEEE em 2009.[39]
Um transistor Darlington aberto para
Embora várias empresas produzam mais de um bilhão de que o chip transistorizado (o
transistores embalados individualmente (conhecidos como pequeno quadrado) possa ser visto
"discretos") a cada ano,[40] a grande maioria dos transistores agora dentro dele. Um transistor Darlington
é produzida em circuitos integrados (muitas vezes encurtados para é efetivamente dois transistores no
IC, microchips ou simplesmente chips), junto com diodos, mesmo chip. Um transistor é muito
resistores, capacitores e outros componentes eletrônicos, para maior do que o outro, mas ambos
produzir circuitos eletrônicos completos. Uma porta lógica consiste são grandes em comparação com os
em até cerca de vinte transistores, enquanto um microprocessador transistores na integração em grande
avançado, a partir de 2009, pode usar até 3 bilhões de transistores escala, porque esse exemplo
(MOSFETs).[41] "Cerca de 60 milhões de transistores foram específico é destinado a aplicações
de energia.
construídos em 2002 ... para [cada] homem, mulher e criança na
Terra".[42]

Ver também
Diodo semicondutor
Junção PN
Transistor Darlington
Transistor de efeito de campo
Transistor de junção bipolar
Transistor de unijunção

Referências
1. Meacham, L.A.; Malinckoodt, C.O.; Barney, H.L. (28 de maio de 1948). «Terminology for
Semiconductor Triodes» (http://users.arczip.com/rmcgarra2/namememo.gif) (em inglês). Bell
Telephone Laboratories. Consultado em 1 de agosto de 2022. Cópia arquivada em 28 de
maio de 2008 (http://web.archive.org/web/20080528164454/http://users.arczip.com/rmcgarra
2/namememo.gif)
 2. «1926 – Field Effect Semiconductor Device Concepts Patented» (http://www.computerhistor
y.org/siliconengine/field-effect-semiconductor-device-concepts-patented/). Computer History
Museum. Consultado em 31 de maio de 2019. Cópia arquivada em 22 de março de 2016 (ht
tps://web.archive.org/web/20160322023120/http://www.computerhistory.org/siliconengine/fie
ld-effect-semiconductor-device-concepts-patented/)
3. «Milestones:Invention of the First Transistor at Bell Telephone Laboratories, Inc., 1947» (htt
p://www.ieeeghn.org/wiki/index.php/Milestones:Invention_of_the_First_Transistor_at_Bell_T
elephone_Laboratories,_Inc.,_1947). IEEE Global History Network. IEEE. Consultado em 31
de maio de 2019. Cópia arquivada em 21 de novembro de 2014 (https://web.archive.org/we
b/20141121055308/http://ieeeghn.org/wiki/index.php/Milestones:Invention_of_the_First_Tra
nsistor_at_Bell_Telephone_Laboratories,_Inc.,_1947)
4. «The Nobel Prize in Physics 1956» (https://www.nobelprize.org/nobel_prizes/physics/laurea
tes/1956/). Nobelprize.org. Nobel Media AB. Consultado em 31 de maio de 2019. Cópia
arquivada em 16 de dezembro de 2014 (https://web.archive.org/web/20141216204332/http://
www.nobelprize.org/nobel_prizes/physics/laureates/1956/)
5. «Transistor Radios» (https://www.pbs.org/transistor/background1/events/tradio.html). PBS
(em inglês). Consultado em 3 de setembro de 2022
6. Moavenzadeh, Fred (1990). Concise Encyclopedia of Building and Construction Materials (h
ttps://books.google.com/?id=YiJaEAUj258C&pg=PA430&dq=Eccles+Oscillator+Galena#v=
onepage&q=Eccles%20Oscillator%20Galena&f=false). [S.l.: s.n.] ISBN 9780262132480
7. Lilienfeld, Julius Edgar (1927). Specification of electric current control mechanism patent
application (https://worldwide.espacenet.com/publicationDetails/originalDocument?FT=D&d
ate=19270719&DB=&CC=CA&NR=272437A&KC=A&locale=en_EP#). [S.l.: s.n.]
8. Vardalas, John (May 2003) Twists and Turns in the Development of the Transistor (https://insi
ght.ieeeusa.org/articles/twists-and-turns-in-the-development-of-the-transistor/) Arquivado em
(https://web.archive.org/web/20150108082709/http://www.todaysengineer.org/2003/May/hist
ory.asp) 2015-01-08 no Wayback Machine IEEE-USA Today's Engineer.
9. Lilienfeld, Julius Edgar, "Method and apparatus for controlling electric current" Patente
E.U.A. 1 745 175 (https://www.google.com/patents/US1745175) January 28, 1930 (filed in
Canada 1925-10-22, in US October 8, 1926).
10. «Method And Apparatus For Controlling Electric Currents» (http://www.google.com/patents?i
d=uBFMAAAAEBAJ&printsec=abstract#v=onepage&q&f=false). United States Patent and
Trademark Office
11. «Amplifier For Electric Currents» (http://www.google.com/patents?id=jvhAAAAAEBAJ&print
sec=abstract#v=onepage&q&f=false). United States Patent and Trademark Office
12. «Device For Controlling Electric Current» (http://www.google.com/patents?id=52BQAAAAE
BAJ&printsec=abstract#v=onepage&q&f=false). United States Patent and Trademark Office
13. «Twists and Turns in the Development of the Transistor» (https://web.archive.org/web/20150
108082709/http://www.todaysengineer.org/2003/May/history.asp). Institute of Electrical and
Electronics Engineers, Inc. Arquivado do original (https://insight.ieeeusa.org/articles/twists-a
nd-turns-in-the-development-of-the-transistor/) em 8 de janeiro de 2015
14. Heil, Oskar, "Improvements in or relating to electrical amplifiers and other control
arrangements and devices" (http://v3.espacenet.com/publicationDetails/biblio?CC=GB&NR
=439457&KC=&FT=E), Patent No. GB439457, European Patent Office, filed in Great Britain
1934-03-02, published December 6, 1935 (originally filed in Germany March 2, 1934).
15. «November 17 – December 23, 1947: Invention of the First Transistor» (http://www.aps.org/p
ublications/apsnews/200011/history.cfm). American Physical Society. Cópia arquivada em
20 de janeiro de 2013 (https://web.archive.org/web/20130120065607/http://www.aps.org/pub
lications/apsnews/200011/history.cfm)
16. Millman, S., ed. (1983). A History of Engineering and Science in the Bell System, Physical
Science (1925–1980). [S.l.]: AT&T Bell Laboratories. p. 102
17. Bodanis, David (2005). Electric Universe. [S.l.]: Crown Publishers, New York. ISBN 978-0-
7394-5670-5
18. «transistor». American Heritage Dictionary 3rd ed. Boston: Houghton Mifflin. 1992
19. «The Nobel Prize in Physics 1956» (http://nobelprize.org/nobel_prizes/physics/laureates/19
56/). nobelprize.org. Cópia arquivada em 12 de março de 2007 (https://web.archive.org/web/
20070312091604/http://nobelprize.org/nobel_prizes/physics/laureates/1956/)
20. Guarnieri, M. (2017). «Seventy Years of Getting Transistorized». IEEE Industrial Electronics
Magazine. 11 (4). pp. 33–37. doi:10.1109/MIE.2017.2757775 (https://dx.doi.org/10.1109%2F
MIE.2017.2757775)
21. «1948, The European Transistor Invention» (http://www.computerhistory.org/semiconductor/ti
meline/1948-European.html). Computer History Museum. Cópia arquivada em 29 de
setembro de 2012 (https://web.archive.org/web/20120929202704/http://www.computerhistor
y.org/semiconductor/timeline/1948-European.html)
22. 1951: First Grown-Junction Transistors Fabricated (http://www.computerhistory.org/siliconen
gine/first-grown-junction-transistors-fabricated/) Arquivado em (https://web.archive.org/web/2
0170404035446/http://www.computerhistory.org/siliconengine/first-grown-junction-transistors
-fabricated/) 2017-04-04 no Wayback Machine
23. «Archived copy» (https://www.pbs.org/transistor/science/info/junctw.html). Consultado em 30
de maio de 2019. Cópia arquivada em 3 de julho de 2017 (https://web.archive.org/web/2017
0703002246/http://www.pbs.org/transistor/science/info/junctw.html)
24. Bradley, W.E. (dezembro de 1953). «The Surface-Barrier Transistor: Part I-Principles of the
Surface-Barrier Transistor». Proceedings of the IRE. 41 (12). pp. 1702–1706.
doi:10.1109/JRPROC.1953.274351 (https://dx.doi.org/10.1109%2FJRPROC.1953.274351)
25. Wall Street Journal, December 4, 1953, page 4, Article "Philco Claims Its Transistor
Outperforms Others Now In Use"
26. Electronics magazine, January 1954, Article "Electroplated Transistors Announced"
27. «Der deutsche Erfinder des Transistors – Nachrichten Welt Print – DIE WELT» (https://www.
welt.de/welt_print/article2721871/Der-deutsche-Erfinder-des-Transistors.html). Welt.de. 23
de novembro de 2011. Consultado em 30 de maio de 2019. Cópia arquivada em 15 de maio
de 2016 (https://web.archive.org/web/20160515182422/http://www.welt.de/welt_print/article2
721871/Der-deutsche-Erfinder-des-Transistors.html)
28. «Archived copy» (http://www.regencytr1.com/). Consultado em 30 de maio de 2019. Cópia
arquivada em 21 de outubro de 2004 (https://web.archive.org/web/20041021040145/http://w
ww.regencytr1.com/)
29. «Archived copy» (http://www.ericwrobbel.com/books/regency.htm). Consultado em 30 de
maio de 2019. Cópia arquivada em 27 de abril de 2017 (https://web.archive.org/web/201704
27155821/http://www.ericwrobbel.com/books/regency.htm)
30. «Archived copy» (http://www.radiomuseum.org/dsp_hersteller_detail.cfm?company_id=388
6). Consultado em 30 de maio de 2019. Cópia arquivada em 10 de abril de 2017 (https://we
b.archive.org/web/20170410214244/http://www.radiomuseum.org/dsp_hersteller_detail.cfm?
company_id=3886)
31. Wall Street Journal, "Chrysler Promises Car Radio With Transistors Instead of Tubes in '56",
April 28th 1955, page 1
32. Hirsh, Rick. «Philco's All-Transistor Mopar Car Radio» (http://www.allpar.com/stereo/Philco/i
ndex.html). Allpar.com. Consultado em 30 de maio de 2019
33. «FCA North America - Historical Timeline 1950-1959» (http://www.fcanorthamerica.com/com
pany/Heritage/Pages/Chrysler-Heritage-1950.aspx). www.fcanorthamerica.com
34. Riordan, Michael (Maio de 2004). «The Lost History of the Transistor» (http://spectrum.ieee.o
rg/biomedical/devices/the-lost-history-of-the-transistor). IEEE Spectrum. pp. 48–49. Cópia
arquivada em 31 de maio de 2015 (https://web.archive.org/web/20150531113132/http://spec
trum.ieee.org/biomedical/devices/the-lost-history-of-the-transistor)
35. Chelikowski, J. (2004) "Introduction: Silicon in all its Forms", p. 1 in Silicon: evolution and
future of a technology. P. Siffert and E. F. Krimmel (eds.). Springer, ISBN 3-540-40546-1.
36. McFarland, Grant (2006) Microprocessor design: a practical guide from design planning to
manufacturing. McGraw-Hill Professional. p. 10. ISBN 0-07-145951-0.
37. Heywang, W. and Zaininger, K. H. (2004) "Silicon: The Semiconductor Material", p. 36 in
Silicon: evolution and future of a technology. P. Siffert and E. F. Krimmel (eds.). Springer,
2004 ISBN 3-540-40546-1.
38. Price, Robert W. (2004). Roadmap to Entrepreneurial Success (https://books.google.com/?id
=q7UzNoWdGAkC&pg=PA42&dq=transistor+inventions-of-the-twentieth-century). [S.l.]:
AMACOM Div American Mgmt Assn. p. 42. ISBN 978-0-8144-7190-6
39. «Milestones:Invention of the First Transistor at Bell Telephone Laboratories, Inc., 1947» (htt
p://www.ieeeghn.org/wiki/index.php/Milestones:Invention_of_the_First_Transistor_at_Bell_T
elephone_Laboratories,_Inc.,_1947). IEEE Global History Network. IEEE. Consultado em 23
de abril de 2019. Cópia arquivada em 8 de outubro de 2011 (https://web.archive.org/web/20
111008193522/http://www.ieeeghn.org/wiki/index.php/Milestones:Invention_of_the_First_Tr
ansistor_at_Bell_Telephone_Laboratories,_Inc.,_1947)
40. «FETs/MOSFETs: Smaller apps push up surface-mount supply» (https://web.archive.org/we
b/20081206043949/http://www.globalsources.com/gsol/I/FET-MOSFET/a/9000000085806.ht
m). web.archive.org. 6 de dezembro de 2008. Consultado em 23 de dezembro de 2020
41. ATI and Nvidia face off (http://news.cnet.com/8301-13512_3-10369441-23.html) Arquivado
em (https://web.archive.org/web/20130523063418/http://news.cnet.com/8301-13512_3-1036
9441-23.html) 2013-05-23 no Wayback Machine
42. The Two Percent Solution (https://www.embedded.com/electronics-blogs/significant-bits/402
4488/The-Two-Percent-Solution) Arquivado em (https://web.archive.org/web/201603040833
48/http://www.embedded.com/electronics-blogs/significant-bits/4024488/The-Two-Percent-S
olution) 2016-03-04 no Wayback Machine

Ligações externas
«Documentário de 1953 sobre o transístor» (http://qrznow.com/the-transistor-a-1953-docume
ntary-anticipating-its-coming-impact-on-technology/) (em inglês)

Obtida de "https://pt.wikipedia.org/w/index.php?title=Transístor&oldid=64838685"
