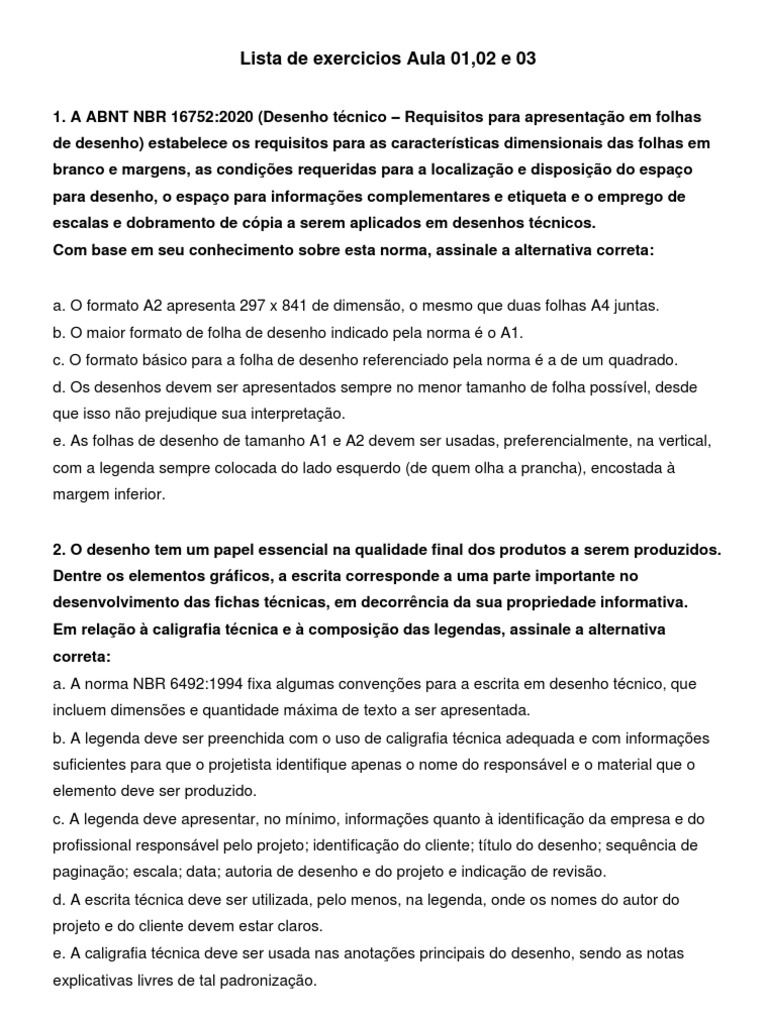

Lista de exercicios Aula 01,02 e 03

1. A ABNT NBR 16752:2020 (Desenho técnico – Requisitos para apresentação em folhas

de desenho) estabelece os requisitos para as características dimensionais das folhas em
branco e margens, as condições requeridas para a localização e disposição do espaço
para desenho, o espaço para informações complementares e etiqueta e o emprego de
escalas e dobramento de cópia a serem aplicados em desenhos técnicos.
Com base em seu conhecimento sobre esta norma, assinale a alternativa correta:

a. O formato A2 apresenta 297 x 841 de dimensão, o mesmo que duas folhas A4 juntas.
b. O maior formato de folha de desenho indicado pela norma é o A1.
c. O formato básico para a folha de desenho referenciado pela norma é a de um quadrado.
d. Os desenhos devem ser apresentados sempre no menor tamanho de folha possível, desde
que isso não prejudique sua interpretação.
e. As folhas de desenho de tamanho A1 e A2 devem ser usadas, preferencialmente, na vertical,
com a legenda sempre colocada do lado esquerdo (de quem olha a prancha), encostada à
margem inferior.

2. O desenho tem um papel essencial na qualidade final dos produtos a serem produzidos.
Dentre os elementos gráficos, a escrita corresponde a uma parte importante no
desenvolvimento das fichas técnicas, em decorrência da sua propriedade informativa.
Em relação à caligrafia técnica e à composição das legendas, assinale a alternativa
correta:
a. A norma NBR 6492:1994 fixa algumas convenções para a escrita em desenho técnico, que
incluem dimensões e quantidade máxima de texto a ser apresentada.
b. A legenda deve ser preenchida com o uso de caligrafia técnica adequada e com informações
suficientes para que o projetista identifique apenas o nome do responsável e o material que o
elemento deve ser produzido.
c. A legenda deve apresentar, no mínimo, informações quanto à identificação da empresa e do
profissional responsável pelo projeto; identificação do cliente; título do desenho; sequência de
paginação; escala; data; autoria de desenho e do projeto e indicação de revisão.
d. A escrita técnica deve ser utilizada, pelo menos, na legenda, onde os nomes do autor do
projeto e do cliente devem estar claros.
e. A caligrafia técnica deve ser usada nas anotações principais do desenho, sendo as notas
explicativas livres de tal padronização.
3. A legenda deve ser elaborada na forma de um quadro subdividido em campos de dados,
contendo informações, indicações e identificações relevantes associadas ao desenho.
Quanto ao seu tamanho e posicionamento na folha, assinale a alternativa CORRETA:

A. A legenda deve estar posicionada na horizontal e situada no canto inferior esquerdo do

quadro, apresentando, em todos os formatos, 180 mm de comprimento e altura variável.
B. A legenda deve estar posicionada na horizontal e situada no canto inferior direito do
quadro, apresentando, em todos os formatos, 220 mm de comprimento e altura variável.
C. A legenda deve estar posicionada na horizontal e situada no canto inferior direito do
quadro, apresentando, em todos os formatos, 180 mm de comprimento e altura variável.
D. A legenda deve estar posicionada na vertical e situada no canto superior direito do
quadro, apresentando, em todos os formatos, 180 mm de altura e comprimento variável.
E. A legenda deve estar posicionada na vertical e situada no canto inferior direito do quadro,
apresentando, em todos os formatos, 180 mm de altura e comprimento variável.
4. A linha traço e ponto estreita é aplicada para representar arestas não visíveis.
C- Certo E-Errado

5. Escreva o nome destes sólidos geométricos, nos espaços indicados.

7.O AutoCAD é um programa versátil, que pode ser integrado a outros sistemas,
atendendo, assim, às demandas tecnológicas de vários setores envolvidos no
desenvolvimento e na execução de projetos. Considerando essas características, analise
as afirmativas a seguir:

I. O software AutoCAD é um dos sistemas CAD mais populares entre os profissionais e as

indústrias que lidam com o desenvolvimento e a execução de projetos.
II. O software AutoCAD possibilita que os desenhos técnicos sejam elaborados de acordo com
as NBRs referentes à normatização destes.
III. O AutoCAD pode ser integrado aos sistemas CAM e CAE, formando um sistema integrado,
que promove a racionalidade e a precisão do desenho.
IV. O software CAD possibilita a criação de desenhos bidimensionais e tridimensionais.
Está correto o que se afirmar em:
a. I, II e IV, apenas.
b. I, II e III, apenas.
c. II, III e IV, apenas.
d. I e IV, apenas.
e. I, II, III e IV.

8. O CAD, atualmente, conquistou um espaço no mercado que é significativo. A

disponibilidade de ferramentas e a integração com outros programas faz com que ele
atenda às demandas tecnológicas de diversas áreas. Sobre a versatilidade do CAD,
analise as afirmativas a seguir:
I. O projeto desenvolvido no CAD pode ser transferido ao sistema CAM, o qual simula e
programa as ações em máquinas CNC.
II. Um dos sistemas que o CAD pode ser integrado é o CAM, o qual possibilita que sejam
alteradas as informações de projeto para, depois, serem enviadas à produção por meio do
sistema CAE.
III. A versatilidade do CAD é uma das razões de sua popularização. Em decorrência desta
característica, o programa possibilita que suas atribuições sejam de uso genérico ou
específico.
IV. O CAD permite que simulações sejam feitas para a análise de possíveis erros e perda da
produção.
Está correto o que se afirmar em:
a. I e IV, apenas.
b. I e III, apenas.
c. II e IV, apenas.
d. I, III e IV, apenas.

9.Diferencia e descreva CAD, CAM e CAE.

10. Com relação às possibilidades de uso do ENTER no AutoCAD, marque a afirmativa

 INCORRETA:

a) encerra o comando em uso;

b) repete o último comando usado;
c) confirma um comando digitado;
d) acessa um comando;
e) finaliza a seleção de objetos.

11.(COMPERVE 2015) Um exemplo de informática aplicada à engenharia são os

Sistemas de Manufatura Flexíveis ou FMS(do inglês Flexible Manufacturing Systems).
Nesses sistemas, máquinas controladas por computador efetuam uma tarefa completa
para fabricar peças automaticamente. Uma das tecnologias CAx que envolve a
aplicação da informática para determinação das tensões e deformações em projetos
mecânicos é o

A) Sistema CAD.

B) Sistema CAE.

C) Sistema CAQ.

D) Sistema CAT.

12. Como se distingue um desenho artístico de um desenho técnico?

13. Por que o desenho técnico deve respeitar as normas de desenho?

14. Que vantagens você reconhece no desenho assistido por computador com relação ao
desenho técnico tradicional em papel?

15. Existem regras ou condições para a dobragem de desenhos?

16. Pode a legenda localizar-se no canto superior direito da folha de desenho?
