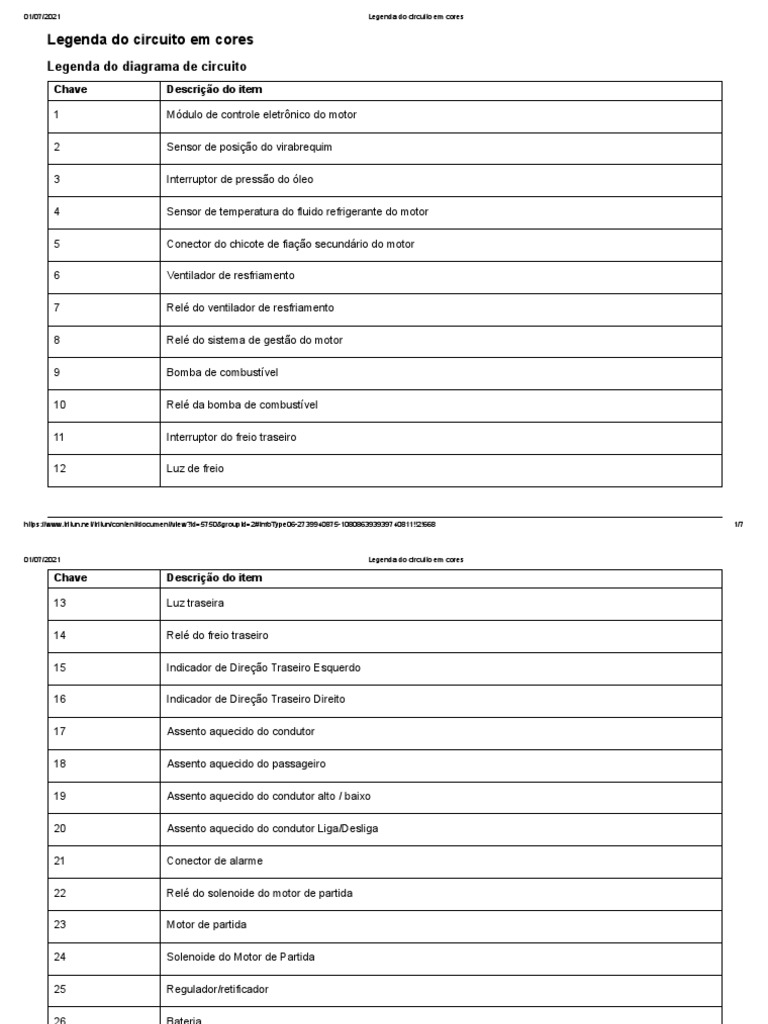

Legenda do circuito em cores

Legenda do diagrama de circuito
Chave Descrição do item

1 Módulo de controle eletrônico do motor

2 Sensor de posição do virabrequim

3 Interruptor de pressão do óleo

4 Sensor de temperatura do fluido refrigerante do motor

5 Conector do chicote de fiação secundário do motor

6 Ventilador de resfriamento

7 Relé do ventilador de resfriamento

8 Relé do sistema de gestão do motor

9 Bomba de combustível

10 Relé da bomba de combustível

11 Interruptor do freio traseiro

12 Luz de freio

https://www.tritun.net/tritun/content/document/view?id=5750&groupId=2#InfoType06-2739940875-108086393939740811!!2!668 1/7
01/07/2021 Legenda do circuito em cores

Chave Descrição do item

13 Luz traseira

14 Relé do freio traseiro

15 Indicador de Direção Traseiro Esquerdo

16 Indicador de Direção Traseiro Direito

17 Assento aquecido do condutor

18 Assento aquecido do passageiro

19 Assento aquecido do condutor alto / baixo

20 Assento aquecido do condutor Liga/Desliga

21 Conector de alarme

22 Relé do solenoide do motor de partida

23 Motor de partida

24 Solenoide do Motor de Partida

25 Regulador/retificador

26 Bateria

https://www.tritun.net/tritun/content/document/view?id=5750&groupId=2#InfoType06-2739940875-108086393939740811!!2!668 2/7
01/07/2021 Legenda do circuito em cores

Chave Descrição do item

27 Caixa de fusíveis

28 Relé do Assento aquecido do passageiro

29 Conector USB

30 Antena da chave

31 Conector do interruptor de ignição

32 Soquete para acessórios do condutor

33 Imobilizador

34 Interruptor do freio dianteiro

35 Conector preto A da caixa de interruptores direita

36 Conector cinza D da caixa de interruptores direita

37 Conector B (pino 2) da caixa de interruptores esquerda

38 Conector A da caixa de interruptores esquerda (conector preto de 6 pinos)

39 Sensor de temperatura do ar ambiente

40 Manoplas aquecidas

https://www.tritun.net/tritun/content/document/view?id=5750&groupId=2#InfoType06-2739940875-108086393939740811!!2!668 3/7
01/07/2021 Legenda do circuito em cores

Chave Descrição do item

41 Conector Bluetooth

42 Sensor de Velocidade da Roda Traseira

43 Sensor de Velocidade da Roda Dianteira

44 Modulador do ABS

45 Conector de diagnóstico

46 Farol dianteiro

47 Luz de posição

48 Indicador de Direção Dianteiro Direito

49 Indicador de Direção Dianteiro Esquerdo

50 Relé da buzina

51 Buzina

52 Instrumentos

53 Sensor de MAP

54 Sensor de pressão do ar ambiente

https://www.tritun.net/tritun/content/document/view?id=5750&groupId=2#InfoType06-2739940875-108086393939740811!!2!668 4/7
01/07/2021 Legenda do circuito em cores

Chave Descrição do item

55 Emissor de nível de combustível

56 Interruptor do descanso lateral

57 Interruptor de detecção de queda

58 Sensor de posição do câmbio

59 Bobina de ignição 1

60 Bobina de ignição 2

61 Bobina de ignição 3

62 Sensor de oxigênio

63 Sensor de temperatura do ar de admissão

64 Injetor 1

65 Injetor 2

66 Injetor 3

67 Válvula de purga

68 Solenoide de injeção de ar secundário

https://www.tritun.net/tritun/content/document/view?id=5750&groupId=2#InfoType06-2739940875-108086393939740811!!2!668 5/7
01/07/2021 Legenda do circuito em cores

Chave Descrição do item

69 Motor do atuador do acelerador eletrônico

70 Sensor de posição do acelerador

71 Sensor de posição da manopla giratória

72 Relé do farol de neblina

73 Farol de neblina esquerdo

74 Farol de Neblina Direito

75 Caixa de interruptores do chicote secundário

Legenda dos códigos de cores da fiação

Código Cor do fio

B Preto

U Azul

N Marrom

G Verde

S Cinza ardósia

O Laranja

https://www.tritun.net/tritun/content/document/view?id=5750&groupId=2#InfoType06-2739940875-108086393939740811!!2!668 6/7
01/07/2021 Legenda do circuito em cores

Código Cor do fio

K Rosa

R Vermelho

P Roxo

W Branco

Y Amarelo

LG Verde-claro

LU Azul-claro
