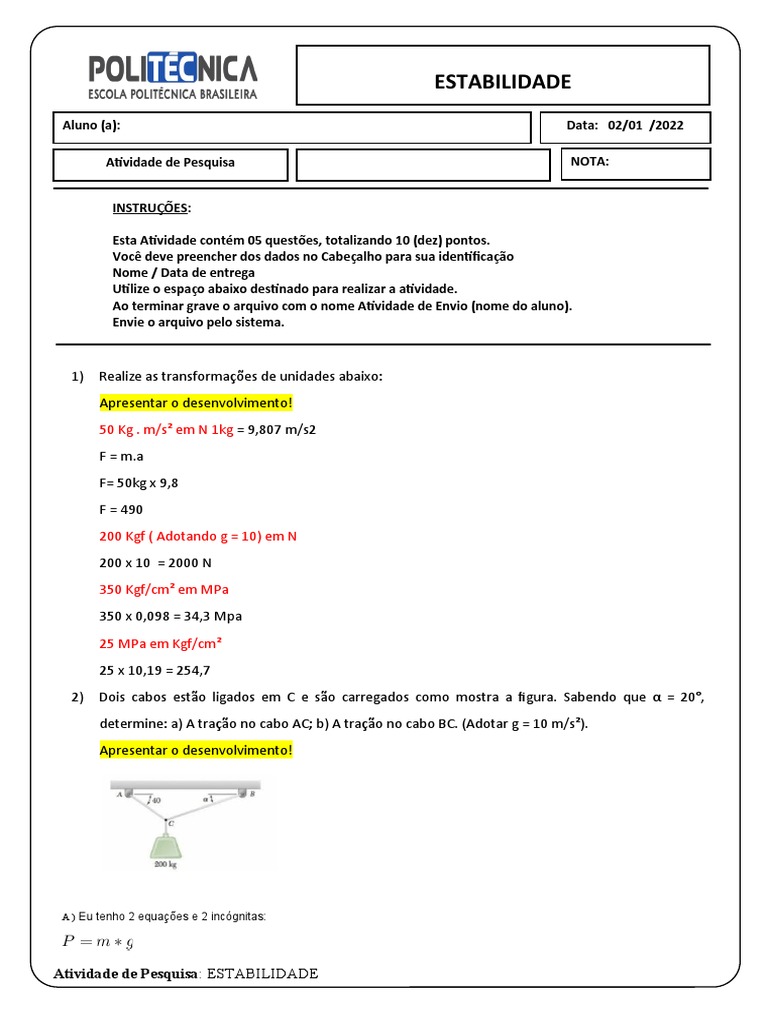

ESTABILIDADE

Aluno (a): Data: 02/01 /2022

Atividade de Pesquisa NOTA:

INSTRUÇÕES:

Esta Atividade contém 05 questões, totalizando 10 (dez) pontos.

Você deve preencher dos dados no Cabeçalho para sua identificação
Nome / Data de entrega
Utilize o espaço abaixo destinado para realizar a atividade.
Ao terminar grave o arquivo com o nome Atividade de Envio (nome do aluno).
Envie o arquivo pelo sistema.

1) Realize as transformações de unidades abaixo:

Apresentar o desenvolvimento!
50 Kg . m/s² em N 1kg = 9,807 m/s2
F = m.a
F= 50kg x 9,8
F = 490
200 Kgf ( Adotando g = 10) em N
200 x 10 = 2000 N
350 Kgf/cm² em MPa
350 x 0,098 = 34,3 Mpa
25 MPa em Kgf/cm²
25 x 10,19 = 254,7
2) Dois cabos estão ligados em C e são carregados como mostra a figura. Sabendo que α = 20°,
determine: a) A tração no cabo AC; b) A tração no cabo BC. (Adotar g = 10 m/s²).
Apresentar o desenvolvimento!

A ) Eu tenho 2 equações e 2 incógnitas:

Atividade de Pesquisa: ESTABILIDADE

 assumindo

Da equação 1 temos:

Substituímos a equação 3 na equação 2:

Considerando as identidades trigonométricas, temos:

               e

Então:



Substituindo   na equação 3:

A força de tração de AC é 597,01N e a força de tração de BC é 2228,1N.

3) Determine o momento resultante das quatro forças que atuam na barra abaixo, em relação ao
ponto O.
Apresentar o desenvolvimento!

Atividade de Pesquisa: ESTABILIDADE

 4) A viga com carga uniforme de 500 Kg é submetida aos três carregamentos externos, como
mostrado. As reações no ponto O do suporte, são respectivamente, Momento, Vertical e
Horizontal: ( Dica: O vínculo tipo engaste gera três reações, uma vertical, uma horizontal e uma de
momento. Usar g = 10 m/s²).
Apresentar o desenvolvimento!

Atividade de Pesquisa: ESTABILIDADE

 W=m.g

W=(500).(9,81)=4,905kN

Para determinar Ox, Oy e Mo, seguimos as equações de equilibrio: Fx=0, Fy=0 e Mo=0

 Para determinar Mo temos que:

Mo =0

Mo - A.(1,2m)  + W.(2,4m) - B + (3.cos30°).(4,8m) = 0

substituindo temos:

Mo = 1,4kN.(1,2m) - 4,905kN.(2,4m) + 15kN.m - (3kN.cos30°).(4,8m)

Mo = -7,563kN.m

 Para determinar Ox:

Fx=0

Ox - 3.sen30° = 0

Ox = 1,5kN

 Para determinar Oy:

Fy=0

Oy + 1,4kN - 4,905kN - 3.cos30° = 0

Oy = 6,103kN

5) Uma força P de 35 N é aplicada em uma alavanca de câmbio. Determine o momento de P sobre B

quando α = 25°.
Apresentar o desenvolvimento!

Atividade de Pesquisa: ESTABILIDADE

 Consideraremos agora para calcular o momento no ponto B devemos calcular cada componente da força P (Px, Py)
que são determinados a partir do ângulo α = 25º.

Logo, devemos calcular Px e Py.

Px = P.cos(25º)
Px = 35.cos(25º)
Px = 31.72 N

Py = P.sen(25º)
Py = 14.79 N

A partir da figura podemos calcular o momento de cada força. Sabendo que o momento é dado por:

M = F.d

Em que d é a distância, em metros, entre o local que a força é exercida para o ponto que se calcula. Logo, o
momento Mx será:

Mx = Px.0.56
Mx = 31.72*0.56
Mx = 17.76 N.m

Analogamente para Y My será:

My = Py*0.203
My = 14.79*0.203
My = 3 N.m

O momento total será dado pela soma de Mx e My, como ambos estão apontando para o sentido horário eles estão
no sentido positivo. Logo:

M = Mx + My
M = 17.76 + 3
M = 20.76 N.m
