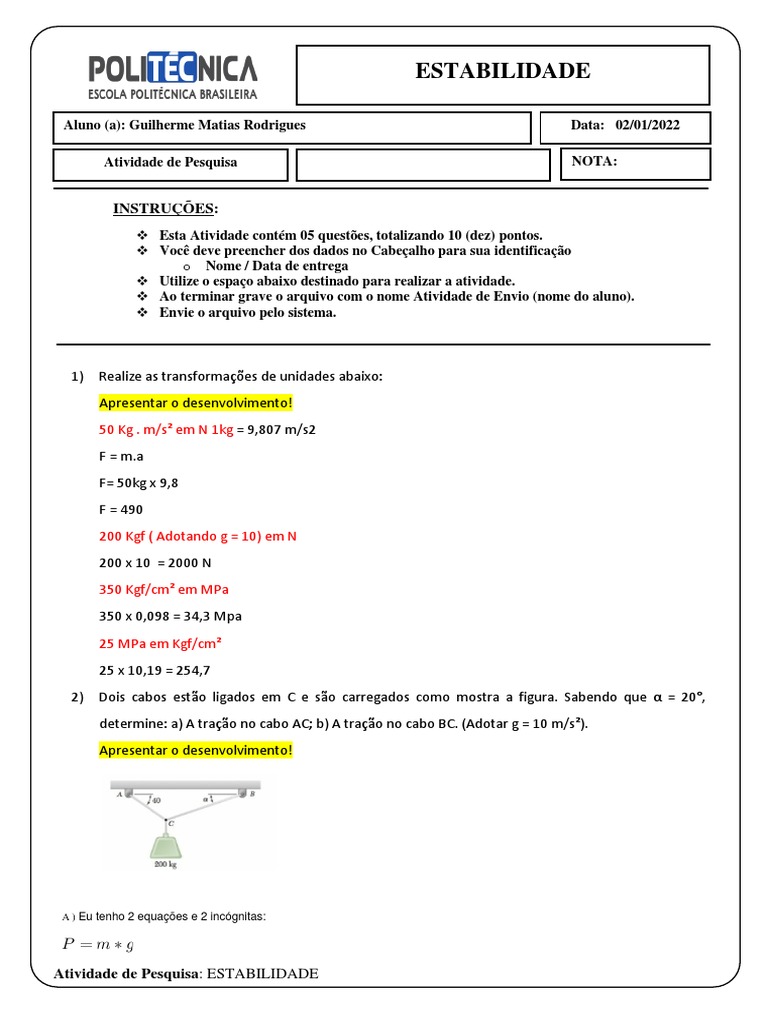

INSTRUÇÕES:
❖ Esta Atividade contém 05 questões, totalizando 10 (dez) pontos.
❖ Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
❖ Utilize o espaço abaixo destinado para realizar a atividade.
❖ Ao terminar grave o arquivo com o nome Atividade de Envio (nome do aluno).
❖ Envie o arquivo pelo sistema.
Da equação 1 temos:
Então:
Substituindo na equação 3:
3) Determine o momento resultante das quatro forças que atuam na barra abaixo, em relação ao
ponto O.
Apresentar o desenvolvimento!
W=m.g
W=(500).(9,81)=4,905kN
Para determinar Ox, Oy e Mo, seguimos as equações de equilibrio: Fx=0, Fy=0 e Mo=0
Mo =0
substituindo temos:
Mo = -7,563kN.m
Fx=0
Ox - 3.sen30° = 0
Ox = 1,5kN
Fy=0
Oy = 6,103kN
Consideraremos agora para calcular o momento no ponto B devemos calcular cada componente da força P (Px, Py)
que são determinados a partir do ângulo α = 25º.
Px = P.cos(25º)
Atividade de Pesquisa: ESTABILIDADE
Px = 35.cos(25º)
Px = 31.72 N
Py = P.sen(25º)
Py = 14.79 N
A partir da figura podemos calcular o momento de cada força. Sabendo que o momento é dado por:
M = F.d
Em que d é a distância, em metros, entre o local que a força é exercida para o ponto que se calcula. Logo, o
momento Mx será:
Mx = Px.0.56
Mx = 31.72*0.56
Mx = 17.76 N.m
My = Py*0.203
My = 14.79*0.203
My = 3 N.m
O momento total será dado pela soma de Mx e My, como ambos estão apontando para o sentido horário eles estão
no sentido positivo. Logo:
M = Mx + My
M = 17.76 + 3
M = 20.76 N.m
