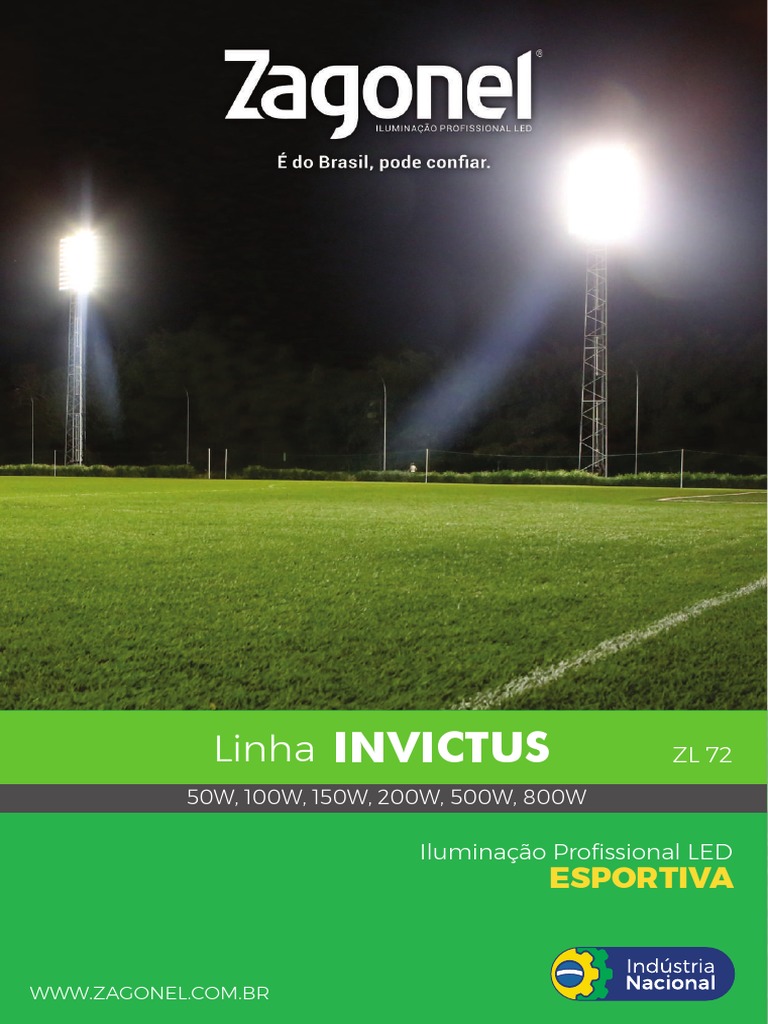

Linha INVICTUS ZL 72

50W, 100W, 150W, 200W, 500W, 800W

Iluminação Profissional LED

ESPORTIVA

WWW.ZAGONEL.COM.BR
 Apresentação

Temos como principal objetivo desenvolver produtos de qualidade única,

buscando sempre apresentar soluções inteligentes para os equipamentos de
iluminação LED, aliando design e tecnologia em sua composição.

Nos orgulhamos de entregar produtos nacionais de excelente qualidade, que

podem ser disponibilizados para o mercado mundial.

Como resultado da nossa dedicação e esforço, apresentamos grande variedade de

produtos no mercado de iluminação LED, para ambientes públicos e privados.

TÃO DA
GES QU
DE

Confira algumas marcas que conhecem nossa qualidade:

MA

AL

ISO
IDA
SISTE

DE

9001

inestra
Móveis
R

S H O P P I N G
PÁTIO CHAPECÓ

Quem conhece, confia!

 Linha
INVICTUS
Os refletores da linha ZL72 atendem as necessidades
de forma prática e versátil. Essa linha conta com uma
instalação simples e pode ser aplicada em diferentes
alturas, nos mais diversos segmentos.

Entregamos o que há de mais recente

em tecnologia LED, o driver é fabricado
no Brasil com tecnologia Zagonel e engenharia de
ponta para oferecer a melhor qualidade, conforto
visual e alta eficiência energética.

Os produtos contam com a solução completa para

quadras, estádios, estacionamentos, fachadas, usinas,
outdoors, túneis, etc.

50W, 100W, 150W, 200W, 500W, 800W

 Linha
INVICTUS
Distribuição
1 luminosa
30, 60, 90º e 120º

2 Corpo total em
alumínio

3 Suporte de instalação
com alça
2
5 4 Lente de alta proteção
em policarbonato

5 Driver Zagonel de
alto desempenho

6 Corpo articulável

APLICAÇÕES

Portos
 Linha
INVICTUS

CARACTERÍSTICAS TÉCNICAS
Potência Nominal 50W
Modelo ZL-7200 ZL-7210 ZL-7220 ZL-7204 ZL-7214 ZL-7224
Temperatura de Cor (CCT) 4.000K 4.000K 4.000K 5.000K 5.000K 5.000K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 6.850lm 6.850lm 6.650lm 6.850lm 6.850lm 6.650lm
E cácia Luminosa ( 10%) *
+- 137lm/W 137lm/W 133lm/W 137lm/W 137lm/W 133lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 8.014lm 8.014lm 7.780lm 8.014lm 8.014lm 7.780lm
Corrente de Entrada (Driver) (127V / 220V) 393mA|227mA
Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 80.000h

Ângulo de Irradiação Luminosa 90° 60° 30° 90° 60° 30°
Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em alumínio

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 2,6kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Linha
INVICTUS

CARACTERÍSTICAS TÉCNICAS
Potência Nominal 50W
Modelo ZL-7261 ZL-7263
Temperatura de Cor (CCT) 5.000K 6.500K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 7.000lm 7.000lm
E cácia Luminosa ( 10%) *
+- 140lm/W 140lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 8.190lm 8.190lm
Corrente de Entrada (Driver) (127V / 220V) 393mA|227mA
Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 80.000h

Ângulo de Irradiação Luminosa 120°
Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em alumínio

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 2,6kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Linha
INVICTUS

CARACTERISTICAS TECNICAS
Potência Nominal 100W
Modelo ZL-7201 ZL-7211 ZL-7221 ZL-7205 ZL-7215 ZL-7225
Temperatura de Cor (CCT) 4.000K 4.000K 4.000K 5.000K 5.000K 5.000K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 13.700lm 13.700lm 13.300lm 13.700lm 13.700lm 13.300lm
E cácia Luminosa ( 10%) *
+- 137lm/W 137lm/W 133lm/W 137lm/W 137lm/W 133lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 15.678lm 15.678lm 15.561lm 15.678lm 15.678lm 15.561lm
Corrente de Entrada (Driver) (127V / 220V) 803mA | 464mA
Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 80.000h

Ângulo de Irradiação Luminosa 90° 60° 30° 90° 60° 30°
Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em alumínio

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 2,6kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Linha
INVICTUS

CARACTERÍSTICAS TÉCNICAS
Potência Nominal 100W
Modelo ZL-7262 ZL-7264
Temperatura de Cor (CCT) 5.000K 6.500K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 14.000lm 14.000lm
E cácia Luminosa ( 10%) *
+- 140lm/W 140lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 16.380lm 16.380lm
Corrente de Entrada (Driver) (127V / 220V) 803mA|464mA
Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 80.000h

Ângulo de Irradiação Luminosa 120°
Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em alumínio

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 2,6kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Linha
INVICTUS

CARACTERISTICAS TECNICAS
Potência Nominal 150W
Modelo ZL-7202 ZL-7212 ZL-7222 ZL-7206 ZL-7216 ZL-7226
Temperatura de Cor (CCT) 4.000K 4.000K 4.000K 5.000K 5.000K 5.000K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 20.550lm 20.550lm 19.950lm 20.550lm 20.550lm 19.950lm
E cácia Luminosa ( 10%) *
+- 137lm/W 137lm/W 133lm/W 137lm/W 137lm/W 133lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 24.043lm 24.043lm 23.341lm 24.043lm 24.043lm 23.341lm
Corrente de Entrada (Driver) (127V / 220V) 1,2A | 696mA
Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 80.000h

Ângulo de Irradiação Luminosa 90° 60° 30° 90° 60° 30°

Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em alumínio

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 3kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Linha
INVICTUS

CARACTERÍSTICAS TÉCNICAS
Potência Nominal 150W
Modelo ZL-7254 ZL-7265
Temperatura de Cor (CCT) 5.000K 6.500K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 20.550lm 21.000lm
E cácia Luminosa ( 10%) *
+- 137lm/W 140lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 24.043lm 24.570lm
Corrente de Entrada (Driver) (127V / 220V) 1,2A | 696mA
Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 80.000h

Ângulo de Irradiação Luminosa 120°
Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em alumínio

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 3kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Linha
INVICTUS

CARACTERISTICAS TECNICAS
Potência Nominal 200W
Modelo ZL-7203 ZL-7213 ZL-7223 ZL-7207 ZL-7217 ZL-7227
Temperatura de Cor (CCT) 4.000K 4.000K 4.000K 5.000K 5.000K 5.000K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 27.400lm 27.400lm 26.600lm 27.400lm 27.400lm 26.600lm
E cácia Luminosa ( 10%) *
+- 137lm/W 137lm/W 133lm/W 137lm/W 137lm/W 133lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 32.058lm 32.058lm 31.122lm 32.058lm 32.058lm 31.122lm
Corrente de Entrada (Driver) (127V / 220V) 1,6A | 930mA
Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 90.000h

Ângulo de Irradiação Luminosa 90° 60° 30° 90° 60° 30°
Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em alumínio

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 6,5kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Linha
INVICTUS

CARACTERISTICAS TECNICAS
Potência Nominal 500W 800W
Modelo ZL-7208 ZL-7218 ZL-7228 ZL-7209 ZL-7219 ZL-7229
Temperatura de Cor (CCT) 5.000K 5.000K 5.000K 5.000K 5.000K 5.000K
Fluxo Luminoso Efetivo +-
(Lúmens)( 10%) * 70.000lm 70.000lm 67.500lm 112.000lm 112.000lm 110.400lm
E cácia Luminosa ( 10%) *
+- 140lm/W 140lm/W 135lm/W 140lm/W 140lm/W 140lm/W
Fluxo Luminoso do LED (@Tj=25°C)+- ( 10%) 81.900lm 81.900lm 78.975lm 131.040lm 131.040lm 129.168lm
Corrente de Entrada (Driver) (127V / 220V) 4 A | 2,3 A 4 A | 2,3 A 4 A | 2,3 A 6,4 A | 3,7 A 6,4 A | 3,7 A 6,4 A | 3,7 A

Tensão de Alimentação (Driver) 100-250Vac | 50-60Hz

Fator de Potência (FP) >0,98

Distorção Harmônica de Corrente (ATHD) <10%

Sistema de Fotocélula Não incluso
Classe de Isolação Elétrica ** Classe 1
Fonte de Luz LED SMD (Surface Mounted Device)

Índice de Reprodução de Cor (IRC) 70

Vida Útil do LED *** L70 / 90.000h

Ângulo de Irradiação Luminosa 90° 60° 30° 90° 60° 30°
Lente Policarbonato
Acabamento Pintura Eletrostática pó

Sistema de Fixação Suporte em aço carbono

Estrutura Principal Dissipador Alumínio

Proteção Contra Impacto IK 10
Garantia 5 Anos (contra defeitos de fabricação)
Grau de Proteção IP 67
Temperatura Ambiente de Operação (Ta) -30°C à 50°C
Peso do Produto (aproximado) 18kg 26kg
Dispositivo de proteção contra surtos 10kV | 12kA

* É de suma importância que a região da lente (proteção) sobre o LED não seja coberta, obstruindo a passagem de luz e que tenha uma limpeza periódica, evitando assim um superaquecimento
no LED e garantindo vida útil.
** Representa o nível de proteção contra choque elétrico, normatizado pela IEC61140.
*** Valor projetado conforme tabela TM-21 considerando a temperatura e corrente reportadas na LM-80 do LED.

Imagens deste descritivo meramente ilustrativas | Medidas aproximadas | O fabricante reserva-se o direito de realizar modi cações nos produtos deste descritivo em qualquer momento sem
aviso prévio

Garantia de
5 anos
 Es de Brasil, puedes confiar.
Dimensões

A B C
50W 270mm 240mm 100mm
100W 270mm 240mm 100mm
150W 310mm 240mm 100mm
200W 500mm 240mm 100mm
500W 590mm 475mm 100mm
800W 590mm 690mm 100mm

Curva fotométrica da lente

Ângulo de irradiação luminosa 30° Ângulo de irradiação luminosa 60° Ângulo de irradiação luminosa 90°
120° Ângulos Gama 180° 120° 120° Ângulos Gama 180° 120°

300 150
105° 105° 105° 105°

90° 90° 90° 90°

75° 300 75° 75° 150 75°

600 300
60° 60° 60° 60°

900 450

45° 45° 45° 45°

1200 600

cd/klm 750 cd/klm

1500

30° 15° 0° 15° 30° 30° 15° 0° 15° 30°

 Linha
INVICTUS

CENTRAL DE ATENDIMENTO

Telefone: (+55) 49 3366-6000 | (+55) 49 98827-9482

BR 282, km 576 | CEP 89.870-000 | Pinhalzinho/SC
Produzido por Zagonel S.A
CNPJ 81.365.223/0001-54

Conheça toda a linha de produtos no site

WWW.ZAGONEL.COM.BR Rev. 05 - Jan/2023
