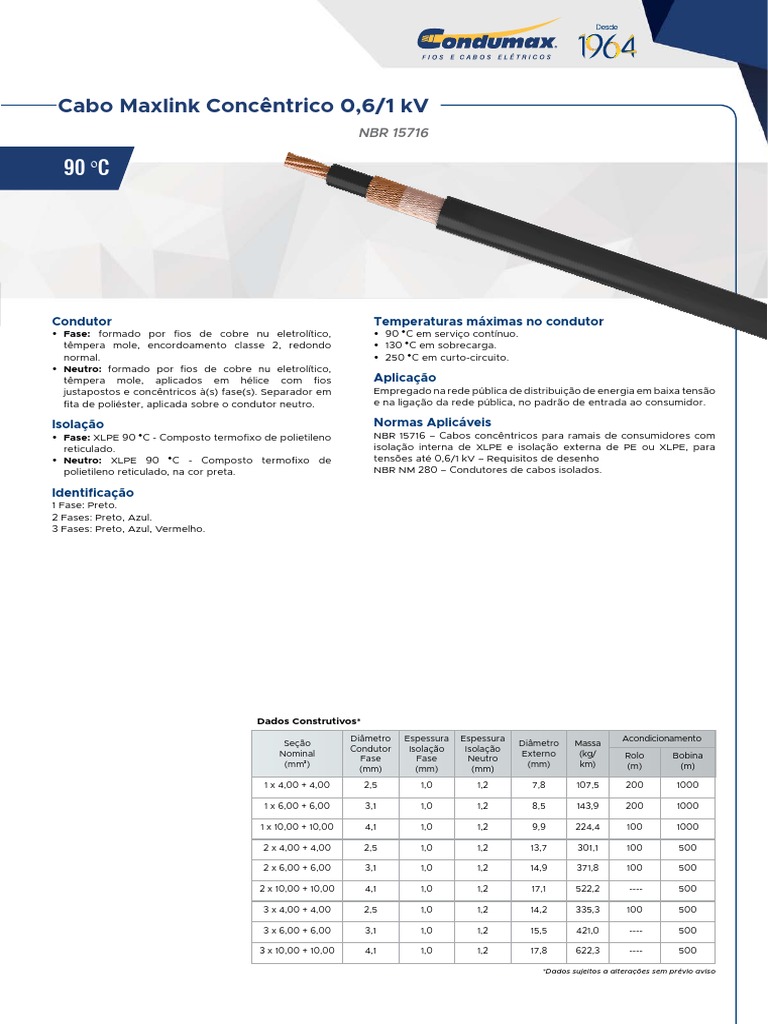

Cabo Maxlink Concêntrico 0,6/1 kV

NBR 15716

90 ºC

Condutor Temperaturas máximas no condutor

yy Fase: formado por fios de cobre nu eletrolítico, yy 90 °C em serviço contínuo.
têmpera mole, encordoamento classe 2, redondo yy 130 °C em sobrecarga.
normal. yy 250 °C em curto-circuito.
yy Neutro: formado por fios de cobre nu eletrolítico,
têmpera mole, aplicados em hélice com fios Aplicação
justapostos e concêntricos à(s) fase(s). Separador em Empregado na rede pública de distribuição de energia em baixa tensão
fita de poliéster, aplicada sobre o condutor neutro. e na ligação da rede pública, no padrão de entrada ao consumidor.

Isolação Normas Aplicáveis

yy Fase: XLPE 90 °C - Composto termofixo de polietileno NBR 15716 – Cabos concêntricos para ramais de consumidores com
reticulado. isolação interna de XLPE e isolação externa de PE ou XLPE, para
yy Neutro: XLPE 90 °C - Composto termofixo de tensões até 0,6/1 kV – Requisitos de desenho
polietileno reticulado, na cor preta. NBR NM 280 – Condutores de cabos isolados.

Identificação
1 Fase: Preto.
2 Fases: Preto, Azul.
3 Fases: Preto, Azul, Vermelho.

Dados Construtivos*
Diâmetro Espessura Espessura Acondicionamento
Seção Diâmetro Massa
Condutor Isolação Isolação
Nominal Externo (kg/ Rolo Bobina
Fase Fase Neutro
(mm²) (mm) km) (m) (m)
(mm) (mm) (mm)
1 x 4,00 + 4,00 2,5 1,0 1,2 7,8 107,5 200 1000

1 x 6,00 + 6,00 3,1 1,0 1,2 8,5 143,9 200 1000

1 x 10,00 + 10,00 4,1 1,0 1,2 9,9 224,4 100 1000

2 x 4,00 + 4,00 2,5 1,0 1,2 13,7 301,1 100 500

2 x 6,00 + 6,00 3,1 1,0 1,2 14,9 371,8 100 500

2 x 10,00 + 10,00 4,1 1,0 1,2 17,1 522,2 ---- 500

3 x 4,00 + 4,00 2,5 1,0 1,2 14,2 335,3 100 500

3 x 6,00 + 6,00 3,1 1,0 1,2 15,5 421,0 ---- 500

3 x 10,00 + 10,00 4,1 1,0 1,2 17,8 622,3 ---- 500

*Dados sujeitos a alterações sem prévio aviso
