CLIENTE: CONTRUTORA TERRAYAMA

CONTRUTORA TERRAYAMA
LOCAL: DATA:

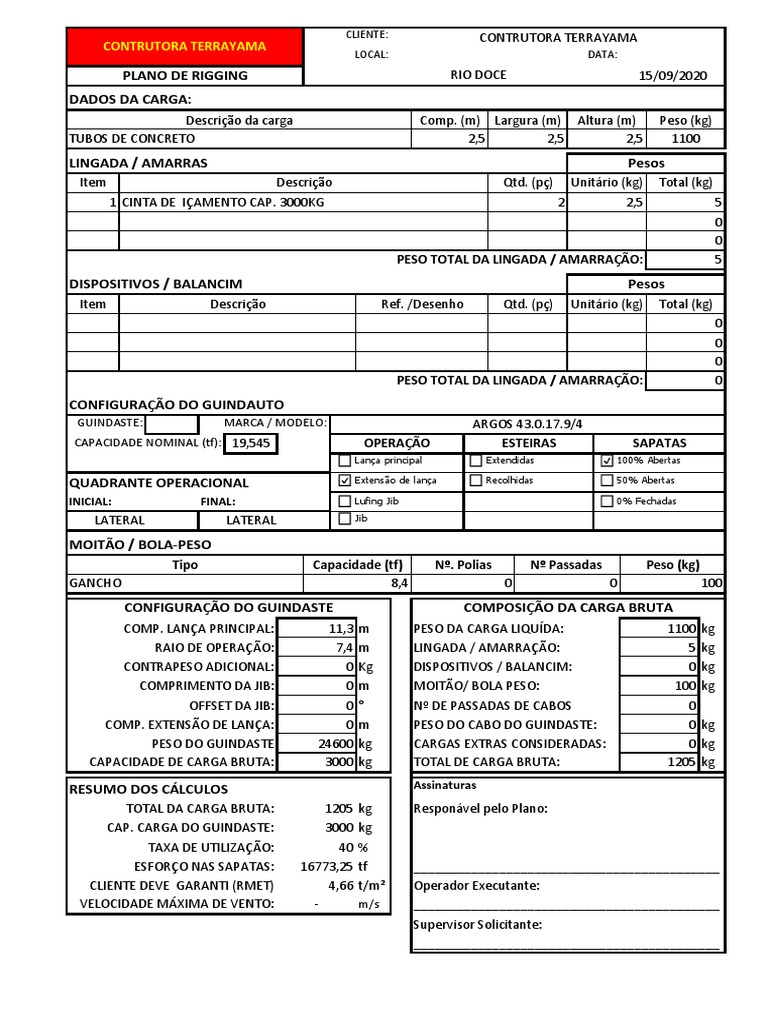

PLANO DE RIGGING RIO DOCE 15/09/2020
DADOS DA CARGA:
Descrição da carga Comp. (m) Largura (m) Altura (m) Peso (kg)
TUBOS DE CONCRETO 2,5 2,5 2,5 1100
LINGADA / AMARRAS Pesos
Item Descrição Qtd. (pç) Unitário (kg) Total (kg)
1 CINTA DE IÇAMENTO CAP. 3000KG 2 2,5 5
0
0
PESO TOTAL DA LINGADA / AMARRAÇÃO: 5
DISPOSITIVOS / BALANCIM Pesos
Item Descrição Ref. /Desenho Qtd. (pç) Unitário (kg) Total (kg)
0
0
0
PESO TOTAL DA LINGADA / AMARRAÇÃO: 0
CONFIGURAÇÃO DO GUINDAUTO
GUINDASTE: MARCA / MODELO: ARGOS 43.0.17.9/4
CAPACIDADE NOMINAL (tf): 19,545 OPERAÇÃO ESTEIRAS SAPATAS
Lança principal Extendidas 100% Abertas

QUADRANTE OPERACIONAL Extensão de lança Recolhidas 50% Abertas

INICIAL: FINAL: Lufing Jib 0% Fechadas

LATERAL LATERAL Jib

MOITÃO / BOLA-PESO
Tipo Capacidade (tf) Nº. Polias Nº Passadas Peso (kg)
GANCHO 8,4 0 0 100
CONFIGURAÇÃO DO GUINDASTE COMPOSIÇÃO DA CARGA BRUTA
COMP. LANÇA PRINCIPAL: 11,3 m PESO DA CARGA LIQUÍDA: 1100 kg
RAIO DE OPERAÇÃO: 7,4 m LINGADA / AMARRAÇÃO: 5 kg
CONTRAPESO ADICIONAL: 0 Kg DISPOSITIVOS / BALANCIM: 0 kg
COMPRIMENTO DA JIB: 0 m MOITÃO/ BOLA PESO: 100 kg
OFFSET DA JIB: 0 ° Nº DE PASSADAS DE CABOS 0
COMP. EXTENSÃO DE LANÇA: 0 m PESO DO CABO DO GUINDASTE: 0 kg
PESO DO GUINDASTE 24600 kg CARGAS EXTRAS CONSIDERADAS: 0 kg
CAPACIDADE DE CARGA BRUTA: 3000 kg TOTAL DE CARGA BRUTA: 1205 kg

RESUMO DOS CÁLCULOS Assinaturas

TOTAL DA CARGA BRUTA: 1205 kg Responável pelo Plano:
CAP. CARGA DO GUINDASTE: 3000 kg
TAXA DE UTILIZAÇÃO: 40 %
ESFORÇO NAS SAPATAS: 16773,25 tf ___________________________________________
CLIENTE DEVE GARANTI (RMET) 4,66 t/m² Operador Executante:
VELOCIDADE MÁXIMA DE VENTO: - m/s ___________________________________________
Supervisor Solicitante:
___________________________________________
