UNIVERSIDADE FEEVALE

INSTITUTO DE CIÊNCIAS EXATAS E TECNOLÓGICAS – ICET

CURSO DE GRADUAÇÃO EM ENGENHARIA ELETRÔNICA

Eletrônica III – Prova I - 201701

Nome: GABARITO

*** Resposta final a caneta e todos os desenvolvimentos devem ser apresentados ***
*** Celular deve ficar em modo silencioso ou desligado em cima da mesa ***
*** Consulta apenas a uma folha A4, frente e verso ***

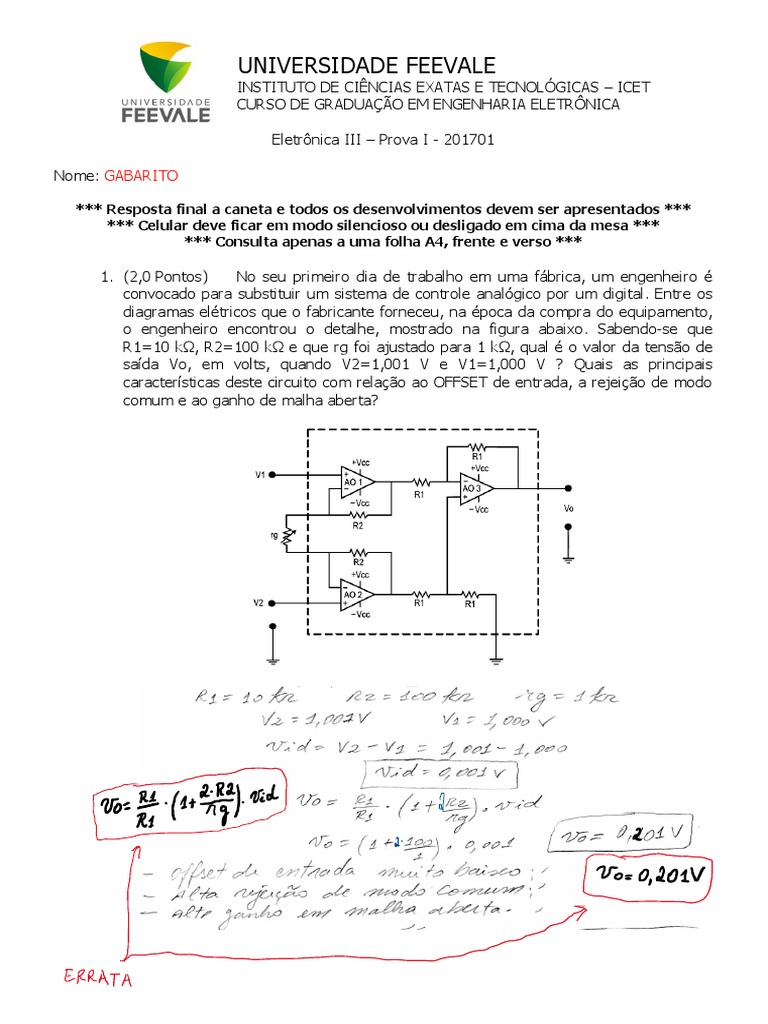

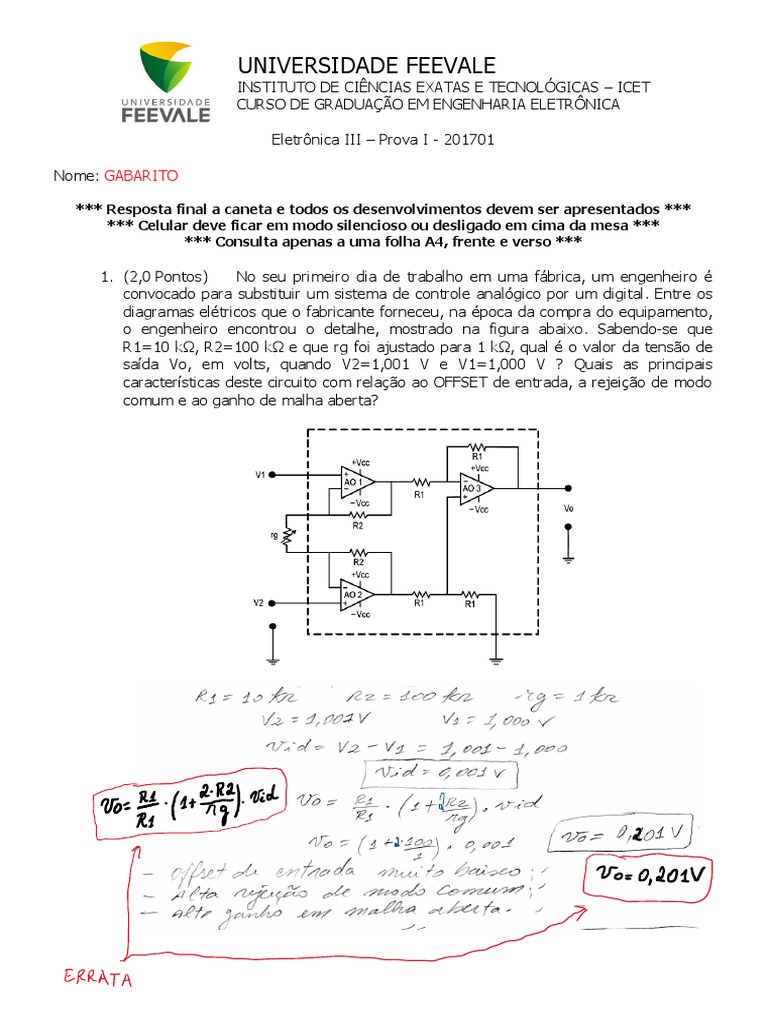

1. (2,0 Pontos) No seu primeiro dia de trabalho em uma fábrica, um engenheiro é

convocado para substituir um sistema de controle analógico por um digital. Entre os
diagramas elétricos que o fabricante forneceu, na época da compra do equipamento,
o engenheiro encontrou o detalhe, mostrado na figura abaixo. Sabendo-se que
R1=10 kΩ, R2=100 kΩ e que rg foi ajustado para 1 kΩ, qual é o valor da tensão de
saída Vo, em volts, quando V2=1,001 V e V1=1,000 V ? Quais as principais
características deste circuito com relação ao OFFSET de entrada, a rejeição de modo
comum e ao ganho de malha aberta?
2. (1,0 Ponto) Com um amplificador operacional ideal, polarizado
adequadamente, tem-se o circuito eletrônico abaixo, em que as entradas são
representadas pelas fontes de tensão contínuas V1 e V2, a saída é dada pela
tensão Vo e os símbolos V+ e V- indicam as entradas não inversora e inversora,
respectivamente. Qual o valor de Vo quando o ganho for de 100000.

3. (2,0 Pontos) Deseja-se utilizar um amplificador somador para fazer a conversão

analógico-digital (A/D). O circuito deve aceitar uma entrada de 3 bits com palavra
binária A2A1A0, em que A0, A1 e A2 podem assumir os valores 0 ou 1, fornecendo uma
tensão de saída analógica V0 proporcional ao valor de entrada. Cada um dos bits da
palavra de entrada controla as chaves correspondentemente numeradas. Por
exemplo, se A2 é 0, então a chave S2 conecta o resistor de 10 kΩ ao terra; caso
contrário, a chave S2 conecta o resistor de 10 kΩ ao terminal +5 V da fonte de
alimentação. Na situação apresentada, determinar o valor de Rf para que a saída V0
do conversor varie de 0 a -7 V.
4. (3,0 Pontos) Obter, para o circuito da Figura 1, uma equação para vo em função de vi
e determinar seu valor quando vi=3V. Considerar que o AMPOP é ideal, a menos dos
seguintes parâmetros: VOS = 15mV, I1=50µA e I2=60µA, conforme polaridades na
figura 2 abaixo.

Figura 1 – Circuito questão 4. Figura 2 – Modelo não-idealidades AMPOP.

5. (2,0 Pontos) No circuito abaixo os operacionais são ideais, estão corretamente
polarizados e os resistores têm valores exatos. Se R1=1,0kΩ, R2=9,0kΩ e R3=100kΩ,
determinar a impedância de entrada.
