INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A

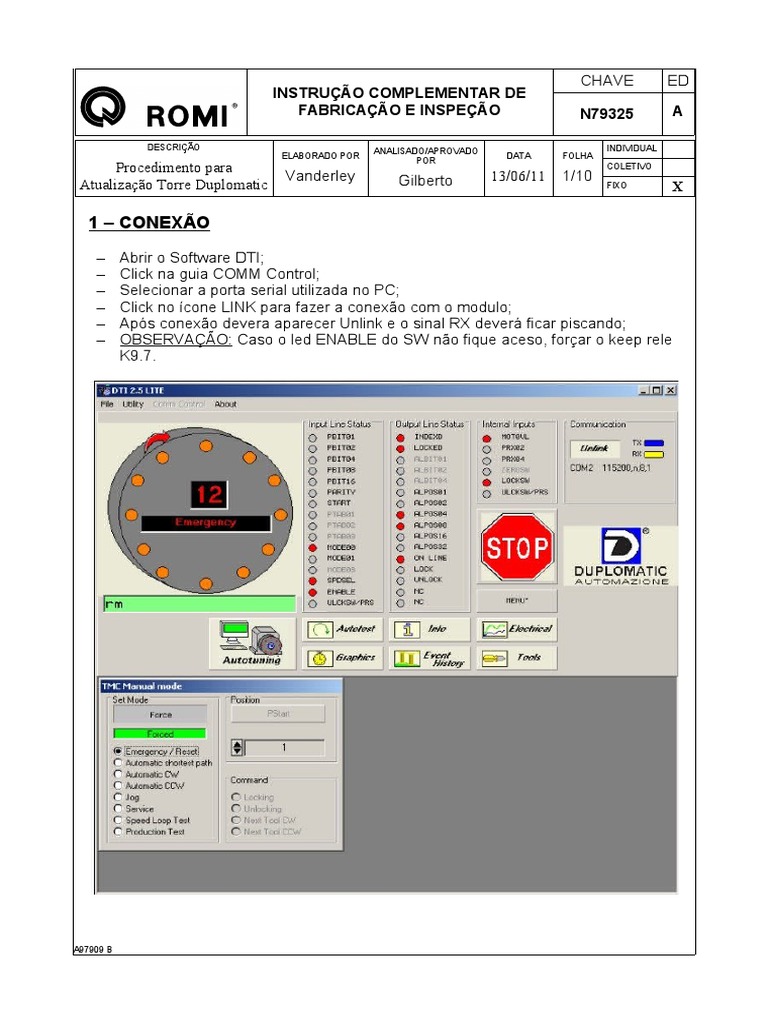

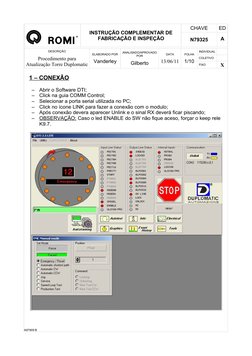

1 – CONEXÃO
– Abrir o Software DTI;
– Click na guia COMM Control;
– Selecionar a porta serial utilizada no PC;
– Click no ícone LINK para fazer a conexão com o modulo;
– Após conexão devera aparecer Unlink e o sinal RX deverá ficar piscando;
– OBSERVAÇÃO: Caso o led ENABLE do SW não fique aceso, forçar o keep rele
K9.7.
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A

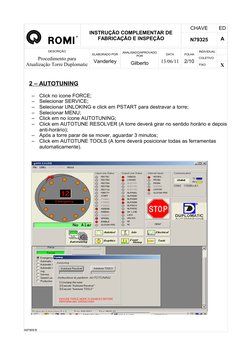

2 – AUTOTUNING
– Click no icone FORCE;
– Selecionar SERVICE;
– Selecionar UNLOKING e click em PSTART para destravar a torre;
– Selecionar MENU;
– Click em no ícone AUTOTUNING;
– Click em AUTOTUNE RESOLVER (A torre deverá girar no sentido horário e depois
anti-horário);
– Após a torre parar de se mover, aguardar 3 minutos;
– Click em AUTOTUNE TOOLS (A torre deverá posicionar todas as ferramentas
automaticamente).
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A

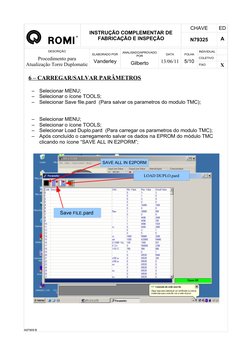

6 – CARREGAR/SALVAR PARÂMETROS
– Selecionar MENU;
– Selecionar o ícone TOOLS;
– Selecionar Save file.pard (Para salvar os parametros do modulo TMC);
– Selecionar MENU;
– Selecionar o ícone TOOLS;
– Selecionar Load Duplo.pard (Para carregar os parametros do modulo TMC);
– Após concluído o carregamento salvar os dados na EPROM do módulo TMC
clicando no ícone “SAVE ALL IN E2PORM”;
LOAD DUPLO.pard
Save FILE.pard
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A

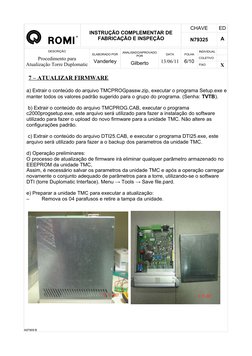

7 – ATUALIZAR FIRMWARE
d) Operação preliminares:
O processo de atualização de firmware irá eliminar qualquer parâmetro armazenado no
EEEPROM da unidade TMC,
Assim, é necessário salvar os parametros da unidade TMC e após a operação carregar
novamente o conjunto adequado de parâmetros para a torre, utilizando-se o software
DTI (torre Duplomatic Interface). Menu → Tools → Save file.pard.
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A

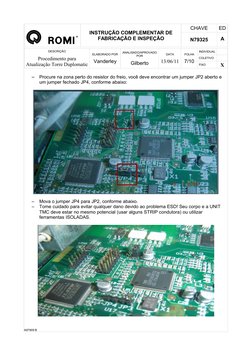

– Procure na zona perto do resistor do freio, você deve encontrar um jumper JP2 aberto e
um jumper fechado JP4, conforme abaixo:
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A

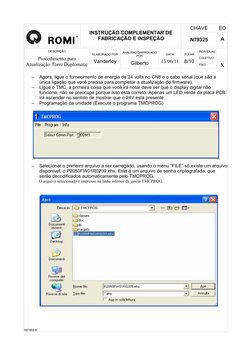

– Agora, ligue o fornecimento de energia de 24 volts no CN8 e o cabo serial (que são a
única ligação que você precisa para completar a atualização do firmware).
– Ligue o TMC, a primeira coisa que você irá notar deve ser que o display digital não
funciona, não se preocupe porque isso está correto. Apenas um LED verde da placa PCB
irá ascender no sentido de mostrar que o 24V está presente.
– Programação da unidade (Execute o programa TMCPROG)
– Selecionar o primeiro arquivo a ser carregado, usando o menu “FILE” só existe um arquivo
disponível, o P2050FW01R0209.ehx. Este é um arquivo de senha criptografada, que
serão decodificados automaticamente pelo TMCPROG.
O arquivo selecionado é impresso na linha inferior da janela TMCPROG.
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A

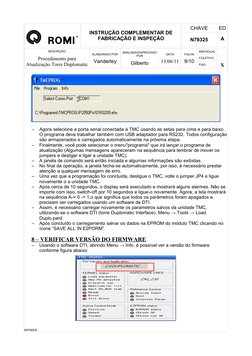

– Agora selecione a porta serial conectada à TMC usando as setas para cima e para baixo.
O programa deve trabalhar também com USB adaptador para RS232. Todos configuração
são armazenados e carregados automaticamente na próxima etapa.
– Finalmente, você pode selecionar o menu"programa" que irá lançar o programa de
atualização (Algumas mensagens apareceram na sequência para lembrar de mover os
jumpers e desligar e ligar a unidade TMC).
– A janela de comando será então iniciada e algumas informações são exibidas.
– No final da operação, a janela fecha-se automaticamente, por isso, é necessário prestar
atenção a qualquer mensagem de erro.
– Uma vez que a programação foi concluída, desligue o TMC, volte o jumper JP4 e ligue
novamente o a unidade TMC.
– Após cerca de 10 segundos, o display será executado e mostrará alguns alarmes. Não se
importe com isso, switch-off por 10 segundos e ligue-o novamente. Agora, a tela mostrará
na sequência A-> 0 -> 1,o que significa que todos os parâmetros foram apagados e
precisam ser carregados usando um software de DTI.
– Assim, é necessário carregar novamente os parametros salvos da unidade TMC,
utilizando-se o software DTI (torre Duplomatic Interface). Menu → Tools → Load
Duplo.pard.
– Após concluído o carregamento salvar os dados na EPROM do módulo TMC clicando no
ícone “SAVE ALL IN E2PORM”.
A97909 B
CHAVE ED
INSTRUÇÃO COMPLEMENTAR DE
FABRICAÇÃO E INSPEÇÃO N79325 A
9 – CABO CONEXÃO
A97909 B
