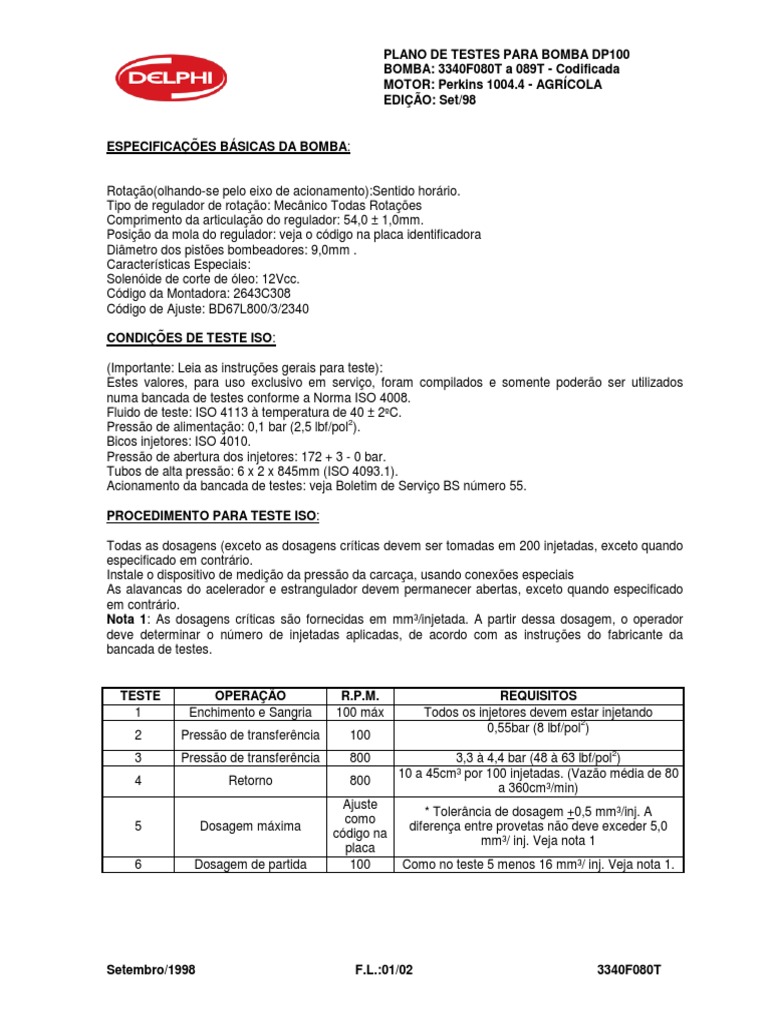

PLANO DE TESTES PARA BOMBA DP100

BOMBA: 3340F080T a 089T - Codificada

MOTOR: Perkins 1004.4 - AGRÍCOLA
EDIÇÃO: Set/98

ESPECIFICAÇÕES BÁSICAS DA BOMBA:

Rotação(olhando-se pelo eixo de acionamento):Sentido horário.

Tipo de regulador de rotação: Mecânico Todas Rotações
Comprimento da articulação do regulador: 54,0 ± 1,0mm.
Posição da mola do regulador: veja o código na placa identificadora
Diâmetro dos pistões bombeadores: 9,0mm .
Características Especiais:
Solenóide de corte de óleo: 12Vcc.
Código da Montadora: 2643C308
Código de Ajuste: BD67L800/3/2340

CONDIÇÕES DE TESTE ISO:

(Importante: Leia as instruções gerais para teste):

Estes valores, para uso exclusivo em serviço, foram compilados e somente poderão ser utilizados
numa bancada de testes conforme a Norma ISO 4008.
Fluido de teste: ISO 4113 à temperatura de 40 ± 2ºC.
2
Pressão de alimentação: 0,1 bar (2,5 lbf/pol ).
Bicos injetores: ISO 4010.
Pressão de abertura dos injetores: 172 + 3 - 0 bar.
Tubos de alta pressão: 6 x 2 x 845mm (ISO 4093.1).
Acionamento da bancada de testes: veja Boletim de Serviço BS número 55.

PROCEDIMENTO PARA TESTE ISO:

Todas as dosagens (exceto as dosagens críticas devem ser tomadas em 200 injetadas, exceto quando
especificado em contrário.
Instale o dispositivo de medição da pressão da carcaça, usando conexões especiais
As alavancas do acelerador e estrangulador devem permanecer abertas, exceto quando especificado
em contrário.
Nota 1: As dosagens críticas são fornecidas em mm³/injetada. A partir dessa dosagem, o operador
deve determinar o número de injetadas aplicadas, de acordo com as instruções do fabricante da
bancada de testes.

TESTE OPERAÇÃO R.P.M. REQUISITOS

1 Enchimento e Sangria 100 máx Todos os injetores devem estar injetando
2
0,55bar (8 lbf/pol )
2 Pressão de transferência 100
2
3 Pressão de transferência 800 3,3 à 4,4 bar (48 à 63 lbf/pol )
10 a 45cm³ por 100 injetadas. (Vazão média de 80
4 Retorno 800
a 360cm³/min)
Ajuste
* Tolerância de dosagem +0,5 mm³/inj. A
como
5 Dosagem máxima diferença entre provetas não deve exceder 5,0
código na
mm³/ inj. Veja nota 1
placa
6 Dosagem de partida 100 Como no teste 5 menos 16 mm³/ inj. Veja nota 1.

Setembro/1998 F.L.:01/02 3340F080T

 PLANO DE TESTES PARA BOMBA DP100
BOMBA: 3340F080T a 089T - Codificada
MOTOR: Perkins 1004.4 - AGRÍCOLA
EDIÇÃO: Set/98

Operação com o A dosagem média não deve exceder 0,8cm³.

7 200
estrangulador Alavanca do estrangulador fechada.
Operação com o A dosagem média não deve exceder a 1,0 cm³.
8 200
acelerador Alavanca do acelerador fechada.
9 Dosagem 1100 Anote dosagem em cm³.
Dosagem média de 1,5 cm³. Nenhuma proveta
10 Ajuste do regulador 1180
deve exceder a 2,5 cm³.
Com a alavanca ajustada como no teste 10 a
11 Dosagem 1100 dosagem média não deve ser menor que a do
teste 9 menos 0,4 cm³.
Metade
da RPM
12 Corte de Óleo 2,0 cm³.
indicada
na placa

Pare a bancada de testes, retire o medidor da pressão de transferência e reinstale o parafuso de

fixação do cabeçote hidráulico. Sangre como no teste 1.

13 Solenóide 500 Desligue o solenóide e aguarde 5 segundos.

Dosagem máxima de 5,0 cm³.
14 Sincronização Pela conexão W injete óleo a 55bar, ajuste o
dispositivo de sincronização em 293º e grave uma
linha na flange da bomba.

CONSULTE NO FINAL DAS INSTRUÇÕES GERAIS PARA TESTE, AS INFORMAÇÕES RELATIVAS

AO AJUSTE DA DOSAGEM MÁXIMA E ROTAÇÃO E AS VARIAÇÕES QUE ESTES AJUSTES
PODEM CAUSAR NO DESEMPENHO DO MOTOR

Setembro/1998 F.L.:02/02 3340F080T
