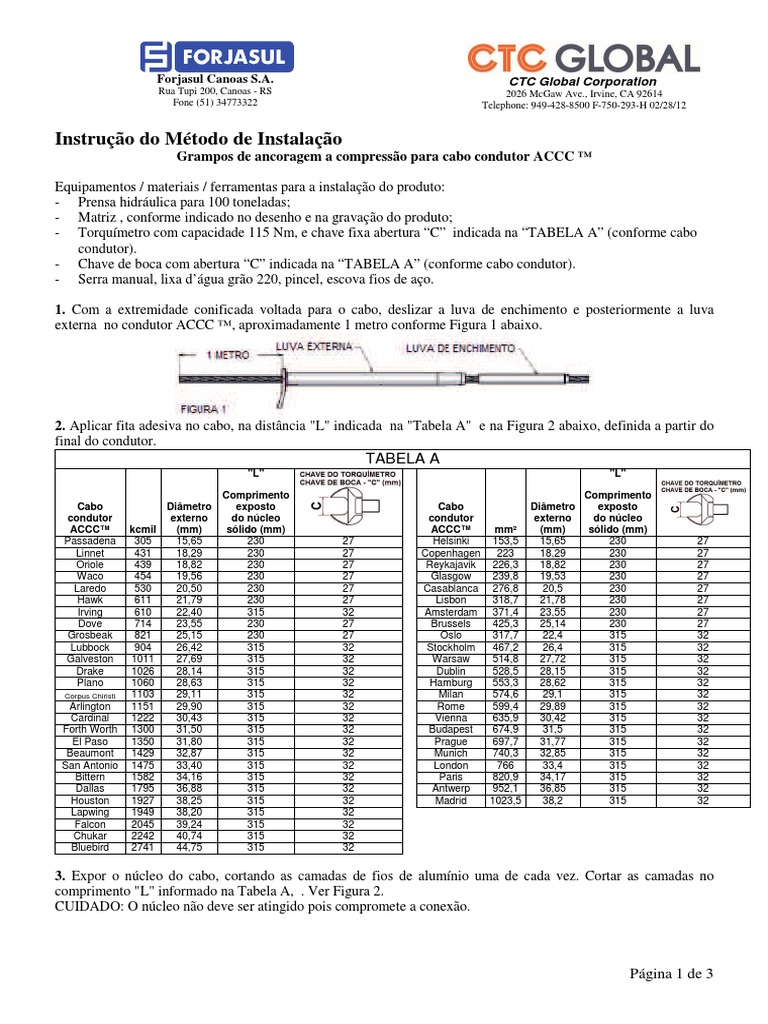

Instrução do Método de Instalação

Grampos de ancoragem a compressão para cabo condutor ACCC ™

Equipamentos / materiais / ferramentas para a instalação do produto:

- Prensa hidráulica para 100 toneladas;
- Matriz , conforme indicado no desenho e na gravação do produto;
- Torquímetro com capacidade 115 Nm, e chave fixa abertura “C” indicada na “TABELA A” (conforme cabo
condutor).
- Chave de boca com abertura “C” indicada na “TABELA A” (conforme cabo condutor).
- Serra manual, lixa d’água grão 220, pincel, escova fios de aço.

1. Com a extremidade conificada voltada para o cabo, deslizar a luva de enchimento e posteriormente a luva
externa no condutor ACCC ™, aproximadamente 1 metro conforme Figura 1 abaixo.

2. Aplicar fita adesiva no cabo, na distância "L" indicada na "Tabela A" e na Figura 2 abaixo, definida a partir do
final do condutor.
TABELA A
"L" "L"

Comprimento Comprimento
Cabo Diâmetro exposto Cabo Diâmetro exposto
condutor externo do núcleo condutor externo do núcleo
ACCC™ kcmil (mm) sólido (mm) ACCC™ mm² (mm) sólido (mm)
Passadena 305 15,65 230 27 Helsinki 153,5 15,65 230 27
Linnet 431 18,29 230 27 Copenhagen 223 18,29 230 27
Oriole 439 18,82 230 27 Reykajavik 226,3 18,82 230 27
Waco 454 19,56 230 27 Glasgow 239,8 19,53 230 27
Laredo 530 20,50 230 27 Casablanca 276,8 20,5 230 27
Hawk 611 21,79 230 27 Lisbon 318,7 21,78 230 27
Irving 610 22,40 315 32 Amsterdam 371,4 23,55 230 27
Dove 714 23,55 230 27 Brussels 425,3 25,14 230 27
Grosbeak 821 25,15 230 27 Oslo 317,7 22,4 315 32
Lubbock 904 26,42 315 32 Stockholm 467,2 26,4 315 32
Galveston 1011 27,69 315 32 Warsaw 514,8 27,72 315 32
Drake 1026 28,14 315 32 Dublin 528,5 28,15 315 32
Plano 1060 28,63 315 32 Hamburg 553,3 28,62 315 32
Corpus Chiristi 1103 29,11 315 32 Milan 574,6 29,1 315 32
Arlington 1151 29,90 315 32 Rome 599,4 29,89 315 32
Cardinal 1222 30,43 315 32 Vienna 635,9 30,42 315 32
Forth Worth 1300 31,50 315 32 Budapest 674,9 31,5 315 32
El Paso 1350 31,80 315 32 Prague 697,7 31,77 315 32
Beaumont 1429 32,87 315 32 Munich 740,3 32,85 315 32
San Antonio 1475 33,40 315 32 London 766 33,4 315 32
Bittern 1582 34,16 315 32 Paris 820,9 34,17 315 32
Dallas 1795 36,88 315 32 Antwerp 952,1 36,85 315 32
Houston 1927 38,25 315 32 Madrid 1023,5 38,2 315 32
Lapwing 1949 38,20 315 32
Falcon 2045 39,24 315 32
Chukar 2242 40,74 315 32
Bluebird 2741 44,75 315 32

3. Expor o núcleo do cabo, cortando as camadas de fios de alumínio uma de cada vez. Cortar as camadas no
comprimento "L" informado na Tabela A, . Ver Figura 2.
CUIDADO: O núcleo não deve ser atingido pois compromete a conexão.

Página 1 de 3
 Forjasul Canoas S.A. CTC Global Corporation
Rua Tupi 200, Canoas - RS 2026 McGaw Ave., Irvine, CA 92614
Fone (51) 34773322 Telephone: 949-428-8500 F-750-293-H 02/28/12

4. Limpar a superfície externa do núcleo com um pano limpo. Em seguida, com uma lixa 220, lixar levemente a
superfície externa do núcleo até ficar com coloração clara.

5. Com a extremidade das duas faces paralelas (p/ encaixe chave de boca) voltado para os fios de alumínio, deslizar
o componente estojo no núcleo do cabo. Ver Figura 3.

6. Inserir a cunha no estojo, com a parte estreita voltada para o cabo. Ver Figura 3. Deixar o núcleo do cabo
exposto 6 mm da fase da cunha, conforme Figura 4.

7. Instale manualmente o terminal elo no estojo. Em seguida, com auxílio de ferramentas específicas, aplicar
torque de 115 Nm. O componente estojo deve permanecer fixo (não girar) durante a aplicação do torque no
terminal elo. Assegure-se que aproximadamente 76 mm do núcleo sólido fique exposto entre o alumínio e a cunha.
Ver Figura 5.

8. Na região que será coberta pela luva externa, escove os fios de alumínio e aplique o composto antióxido. Ver
figura 5.
Em seguida deslize a luva externa sobre o terminal elo até a marca de posição. Ver Figura 6

9. Aplique composto antióxido na superfície externa da luva de enchimento e posteriormente insira-a na luva
externa.
Página 2 de 3
 Forjasul Canoas S.A. CTC Global Corporation
Rua Tupi 200, Canoas - RS 2026 McGaw Ave., Irvine, CA 92614
Fone (51) 34773322 Telephone: 949-428-8500 F-750-293-H 02/28/12

10. Selecione a matriz indicada para o produto e o compressor / cabeçote de 100 T.

Inicie a compressão na marca e sentido de compressão informado na Figura 6. Posteriormente comprima a zona do
terminal elo. Cada compressão deve ser superposta a metade da largura da matriz.
As duas partes da matriz devem fechar. Caso isso não ocorra, verifique se a dimensão do hexágono está de acordo
com as tolerâncias indicadas no desenho do produto.

11. Na região do cabo que será coberta pelo termina de saída, escove os fios de alumínio e aplique o composto
antióxido. Em seguida, aplique composto antióxido na superfície externa da luva de enchimento. Ver Figura 7.

12. Introduza o condutor na luva de enchimento e após inserir o conjunto profundamente no terminal. Inicie a
compressão na marca e sentido de compressão informado na Figura 7.
Cada compressão deve ser superposta a metade da largura da matriz.
As duas partes da matriz devem fechar. Caso isso não ocorra, verifique se a dimensão do hexágono está de acordo
com as tolerâncias indicadas no desenho do produto.

13. Limpe cuidadosamente as faces de contato de ambas as peças (grampo de ancoragem e terminal de saída),
utilizando uma escova ou lixa. Em seguida aplique um boa quantidade de composto antióxido.

14. Introduza os parafusos nos furos das chapas de ligação e aperte-os com torque recomendado na marcação do
grampo.

15. As rebarbas que porventura surgirem, após a compressão, deverão ser retiradas com o auxílio de uma lima. As
regiões comprimidas devem receber polimento de lã de aço para permitir acabamento adequado.
