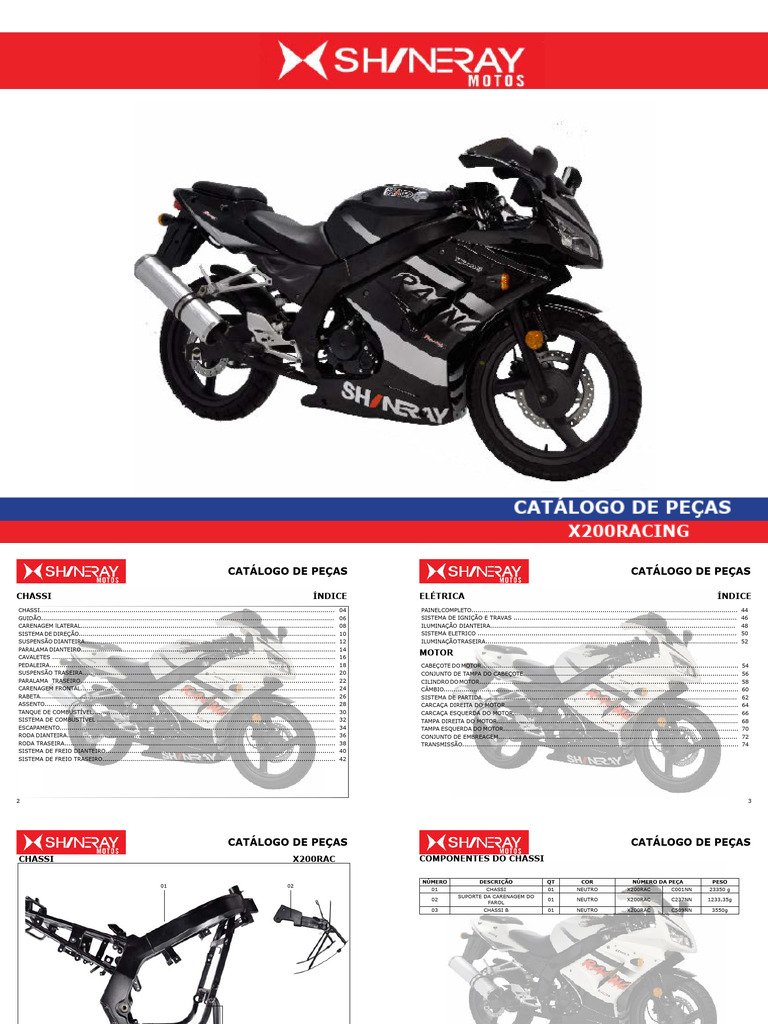

CATÁLOGO DE PEÇAS

X200RACING
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

CHASSI ÍNDICE ELÉTRICA ÍNDICE

CHASSI.................................................................................................................................................... 04 PAINEL COMPLETO...................................................................................................................................... 44
GUIDÃO................................................................................................................................................... 06 SISTEMA DE IGNIÇÃO E TRAVAS ................................................................................................................ 46
CARENAGEM lLATERAL............................................................................................................................... 08 ILUMINAÇÃO DIANTEIRA........................................................................................................................... 48
SISTEMA DE DIREÇÃO................................................................................................................................. 10 SISTEMA ELETRICO .................................................................................................................................. 50
SUSPENSÃO DIANTEIRA.............................................................................................................................. 12 ILUMINAÇÃO TRASEIRA............................................................................................................................... 52
PARALAMA DIANTEIRO................................................................................................................................ 14
CAVALETES .............................................................................................................................................. 16
MOTOR
PEDALEIRA............................................................................................................................................... 18 CABEÇOTE DO MOTOR................................................................................................................................. 54
SUSPENSÃO TRASEIRA............................................................................................................................... 20 CONJUNTO DE TAMPA DO CABEÇOTE............................................................................................................ 56
PARALAMA TRASEIRO............................................................................................................................... 22 CILINDRO DO MOTOR.................................................................................................................................. 58
CARENAGEM FRONTAL................................................................................................................................ 24 CÂMBIO.................................................................................................................................................... 60
RABETA.................................................................................................................................................... 26 SISTEMA DE PARTIDA................................................................................................................................ 62
ASSENTO.................................................................................................................................................. 28 CARCAÇA DIREITA DO MOTOR..................................................................................................................... 64
TANQUE DE COMBUSTÍVEL.......................................................................................................................... 30 CARCAÇA ESQUERDA DO MOTOR................................................................................................................. 66
SISTEMA DE COMBUSTÍVEL ....................................................................................................................... 32 TAMPA DIREITA DO MOTOR......................................................................................................................... 68
ESCAPAMENTO........................................................................................................................................... 34 TAMPA ESQUERDA DO MOTOR...................................................................................................................... 70
RODA DIANTEIRA....................................................................................................................................... 36 CONJUNTO DE EMBREAGEM........................................................................................................................ 72
RODA TRASEIRA........................................................................................................................................ 38 TRANSMISSÃO........................................................................................................................................... 74
SISTEMA DE FREIO DIANTEIRO................................................................................................................... 40
SISTEMA DE FREIO TRASEIRO..................................................................................................................... 42

2 3
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CHASSI X200RAC COMPONENTES DO CHASSI

NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 02
01 CHASSI 01 NEUTRO X200RAC C001NN 23350 g
SUPORTE DA CARENAGEM DO
02 01 NEUTRO X200RAC C237NN 1233,35g
FAROL
03 CHASSI B 01 NEUTRO X200RAC C509NN 3550g

03

4 5
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
GUIDÃO X200RAC COMPONENTES DO GUIDÃO

NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 02 03 01 INTERRUPTOR ESQUERDO COMPLETO 01 NEUTRO X200RAC E001NN 201,33g
02 CABO DO ACELERADOR 01 NEUTRO X200RAC C071NN 125,15g
03 CABO DE EMBREAGEM 01 NEUTRO X200RAC M103NN 182,75
04 MANETE DE EMBREAGEM 01 NEUTRO X200RAC C002NN 80,83g
05 PESO DO GUIDÃO 02 NEUTRO X200RAC C146NN 247,40
06 MANOPLA ESQUERDA 01 NEUTRO X200RAC A003NN 95,54
07 GUIDÃO LADO ESQUERDO 01 NEUTRO X200RAC C128NN 586,25g
08 SUPORTE DO MANETE 01 NEUTRO PEÇA NÃO FORNECIDA 53,70g
09 GUIDÃO LADO DIREITO 01 NEUTRO X200RAC C129NN 584,12g
10 MANOPLA DIREITA COMPLETA 01 NEUTRO X200RAC A004NN 79,48g
11 INTERRUPTOR DIREITO COMPLETO 01 NEUTRO X200RAC E002NN 130,62g

04 05 06 07 08 09 10 05 11
6 7
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DA CARENAGEM LATERAL

CARENAGEM LATERAL X200RAC
01 02 03 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
AZUL X200RAC C019A0 1119,52g
BRANCO X200RAC C019W0 1119,52g
01 CARENAGEM ESQUERDA 01
PRETO X200RAC C019B0 1119,52g
VERDE X200RAC C019G0 1119,52g
02 ACABAMENTO CENTRAL DA CARENAGEM LATERAL 01 NEUTRO X200RAC C495NN 197,06g
AZUL X200RAC C018A0 1121,07g
BRANCO X200RAC C018W0 1121,07g
03 CARENAGEM DIREITA 01
PRETO X200RAC C018B0 1121,07g
VERDE X200RAC C018G0 1121,07g
ACABAMENTO INFERIOR DA CARENAGEM LATER- X200RAC
04 01 NEUTRO C740NN 93,35g
AL LADO ESQUERDO
ACABAMENTO INFERIOR DA CARENAGEM LATER- X200RAC
05 01 NEUTRO C739NN 94,03g
AL LADO DIREITO

04 05

8 9
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
COMPONENTES DO SISTEMA DIREÇÃO
SISTEMA DE DIREÇÃO X200RAC NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 PORCA DA COLUNA DE DIREÇÃO 01 NEUTRO RDIVS0486C006NN 49,92g
01 02 03 04 05 06 07
02 ARRUELA DA PORCA DA COLUNA DE DIREÇÃO 01 NEUTRO X200RAC C098NN 4,76g
03 MESA SUPERIOR DO GUIDÃO 01 NEUTRO X200RAC C007NN 705,40g
04 PORCA DE AJUSTE DA COLUNA DE DIREÇÃO 01 NEUTRO RDIVS0437C008NN 72,97g
05 CONJUNTO DA CAIXA DE DIREÇÃO 01 NEUTRO X200RAC C009NN 101,77g
06 COXIM E ARRUELA DA COLUNA DE DIREÇÃO 01 NEUTRO X200RAC C199NN 5,07g
07 COLUNA DE DIREÇÃO 01 NEUTRO X200RAC C010NN 1628,26g

10 11
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DA SUSPENSÃO DIANTEIRA

SUSPENSÃO DIANTEIRA X200RAC
NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 BENGALA ESQUERDA COMPLETA 01 NEUTRO X200RAC C012NN 3400g
01 02 BENGALA DIREITA COMPLETA 01 NEUTRO X200RAC C013NN 3350g
03 COPO DA BENGALA 01 NEUTRO PEÇA NÃO FORNECIDA 928,57g
04 RETENTOR DA BENGALA 01 NEUTRO X200RAC C424NN 22,07g
05 CILINDRO INTERNO DA BENGALA 01 NEUTRO X200RAC C015NN 1378,70g

02 03 04 05
12 13
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
COMPONENTES DO PARALAMA DIANTEIRO
PARALAMA DIANTEIRO X200RAC
NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 02 01 01 REFLETOR LATERAL REDONDO 02 NEUTRO X200RAC10A005NN 22,08g
02 PARALAMA DIANTEIRO 01 NEUTRO X200RAC C093NN 465,82g
03 GUIA DO CABO DO VELOCÍMETRO 01 NEUTRO X200RAC C173NN 22,08g

03

14 15
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CAVALETES X200RAC COMPONENTES DO PARALAMA DIANTEIRO
04 05
NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 CUPILHA 01 NEUTRO PEÇA NÃO FORNECIDA -
02 ARRUELA 01 NEUTRO PEÇA NÃO FORNECIDA -
03 EIXO DO CAVALETE CENTRAL 01 NEUTRO X200RAC C034NN 177,89g
04 MOLA DO CAVALETE LATERAL 01 NEUTRO RDIVS0628C032NN 80,53g
05 PARAFUSO DO CAVALETE LATERAL 01 NEUTRO RDIVS0535C037NN 32,53g
06 BATENTE DO CAVALETE CENTRAL 01 NEUTRO X200RAC C091NN 12,368g
07 MOLA DO CAVALETE CENTRAL 01 NEUTRO RDIVS0628C032NN 80,53g
08 CAVALETE CENTRAL 01 NEUTRO X200RAC C031NN 1450g
09 CAVALETE LATERAL 01 NEUTRO X200RAC C039NN 402,97g
10 ARRUELA DO CAVALETE LATERAL 01 NEUTRO PEÇANÃO FORNECIDA -

08 09 10
06 07

16
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

PEDALEIRAS X200RAC COMPONENTES DAS PEDALEIRAS

01 02 03 04 05 06 07 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
PEDALEIRA TRASEIRA COMPLETA COM SUPORTE LADO X200RAC
01 01 NEUTRO C368NN 571,02g
ESQUERDO
PEDALEIRA DIANTEIRA COMPLETA COM SUPORTE LADO X200RAC
02 01 NEUTRO C321NN 585,71g
ESQUERDO
03 PEDAL DE CÂMBIO COMPLETO 01 NEUTRO X200RAC M051NN 333,19g
04 MOLA DO PEDAL DE FREIO 01 NEUTRO X200RAC C045NN 17,35g
05 PEDAL DE FREIO 01 NEUTRO X200RAC C046NN 382,21g
PEDALEIRA DIANTEIRA COMPLETA COM SUPORTE LADO X200RAC
06 01 NEUTRO C249NN 578,07g
DIREITO
PEDALEIRA TRASEIRA COMPLETA COM SUPORTE LADO X200RAC
07 01 NEUTRO C367NN 587,70g
DIREITO

18 19
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DA SUSPENSÃO TRASEIRA

SUSPENSÃO TRASEIRA X200RAC
01 02 03 04 05 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 BALANÇA TRASEIRA 01 NEUTRO X200RAC C027NN 5300g
02 GUIA DESLIZANTE DA CORRENTE DE 01 NEUTRO X200RAC C030NN 95,08g
TRANSMISSÃO
03 EIXO DA BALANÇA TRASEIRA 01 NEUTRO X200RAC C104NN 381,79g
04 PORCA DO EIXO DA BALANÇA TRASEIRA 01 NEUTRO X200RAC C069NN 6,70g
05 GUARDA PÓ DO EIXO DA BALANÇA TRASEIRA 02 NEUTRO X200RAC C485NN 16,54g
06 AMORTECEDOR TRASEIRO 01 NEUTRO X200RAC C024NN 2524,30g

05 06
20 21
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DO PARALAMA TRASEIRO

PARALAMA TRASEIRO X200RAC
01 02 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 PARALAMA TRASEIRO INTERNO 01 NEUTRO X200RAC C157NN 489,40g
02 PARALAMA TRASEIRO 01 NEUTRO X200RAC C092NN 902,45g
03 REFLETOR DO PARALAMA TRASEIRO 01 NEUTRO RDIVS0196A006NN 22,03g

03
22 23
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

CARENAGEM FRONTAL X200RAC

01 02 01 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 ESPELHO RETROVISOR (PAR) 01 NEUTRO X200RAC A001NN 185,01g
AZUL X200RAC C141A0 970,75g
BRANCO X200RAC C141W0 970,75g
02 CARENAGEM DO FAROL 01
PRETO X200RAC C141B0 970,75g
VERDE X200RAC C141G0 970,75g
AZUL X200RAC C494A0 115,28g
ACABAMENTO DA CARENAGEM FRONTAL LADO ESQUER- BRANCO X200RAC C494W0 115,28g
03 01
DO PRETO X200RAC C494B0 115,28g
VERDE X200RAC C494G0 115,28g
04 BOLHA DA CARENAGEM 01 NEUTRO X200RAC C115NN 230,06g
AZUL X200RAC C491A0 117,98g
BRANCO X200RAC C491W0 117,98g
05 ACABAMENTO DA CARENAGEM FRONTAL LADO DIREITO 01
PRETO X200RAC C491B0 117,98g
VERDE X200RAC C491G0 117,98g

03 04 05
24 25
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
COMPONENTES DA RABETA
RABETA X200RAC
01 02 03 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
AZUL X200RAC C489A0 706,20g
BRANCO X200RAC C489W0 706,20g
01 RABETA 01
PRETO X200RAC C489B0 706,20g
VERDE X200RAC C489G0 706,20g
02 PARAFUSOS DA RABETA 04 NEUTRO X200RAC C450NN 31,91g
AZUL X200RAC C490A0 73,90g
BRANCO X200RAC C490W0 73,90g
03 ACABAMENTO DA RABETA 01 PRETO RDIVS0581C490B0 73,90g
VERMELHO RDIVS0234C490V0
VERDE X200RAC C490G0 73,90g

02

26 27
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DO ASSENTO
ASSENTO X200RAC
01 02 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 ASSENTO DO CONDUTOR 01 NEUTRO X200RAC C096NN 967,20g
02 ASSENTO DO PASSAGEIRO 01 NEUTRO X200RAC C097NN 567,70g

28 29
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DO TANQUE DE COMBUSTÍVEL

TANQUE DE COMBUSTÍVEL X200RAC
01 02 03 04 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 TANQUE DE COMBUSTÍVEL 01 NEUTRO X200RAC C017NN 2425,76g
02 BÓIA DO TANQUE DE COMBUSTÍVEL 01 NEUTRO X200RAC E036NN 59,37g
03 TRAVA DA BÓIA DO TANQUE DE COMBUSTÍVEL 01 NEUTRO X200RAC C501NN 11,99g
AZUL X200RAC C499A0 861,86g
BRANCO X200RAC C499W0 861,86g
04 CAPA DO TANQUE DE COMBUSTÍVEL 01
PRETO X200RAC C499B0 861,86g
VERDE X200RAC C499G0 861,86g
05 BASE DA TAMPA DO TANQUE DE COMBUSTÍVEL 01 NEUTRO X200RAC C497NN 190,97g
06 TAMPA DO TANQUE DE COMBUSTÍVEL 01 NEUTRO X200RAC C023NN 453,91g
07 FILTRO SEPARADOR DE VAPOR 01 NEUTRO X200RAC E119NN 51,36g

05 06 07
30 31
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
SISTEMA DE COMBUSTÍVEL X200RAC COMPONENTES DO SISTEMA DE COMBUSTÍVEL

NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 02 03 01 CAIXA DO FILTRO DE AR COMPLETO 01 NEUTRO X200RAC C073NN 829,72g
02 ELEMENTO DO FILTRO DE AR 01 NEUTRO X200RAC C072NN 108,05g
03 BICO INJETOR 01 NEUTRO X200RAC E104NN 191,46g
04 ABRAÇADEIRA DO FILTRO DE AR 01 NEUTRO X200RAC C258NN 12,33g
05 T.B.I. 01 NEUTRO X200RAC E118NN 296,50g
06 ANEL DE VEDAÇÃO DO COLETOR DE 01 NEUTRO X200RAC 1,80g
C076NN
ADMISSÃO
07 FLANGE DO T.B.I 03 NEUTRO X200RAC 31,23g
08 COLETOR DE ADMISSÃO 01 NEUTRO X200RAC C077NN 110,55g

04 05 06 07 08

32 33
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
ESCAPAMENTO X200RAC COMPONENTES DO ESCAPAMENTO

01 02 03 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 ESCAPAMENTO 01 NEUTRO RDIVS0615C090NN 5900g
02 ABRAÇADEIRA DO ESCAPAMENTO 01 NEUTRO RDIVS0225C209NN 175,99g
03 SENSOR DE OXIGENIO 01 NEUTRO X200RAC E102NN 40,00g
04 SUPORTE DO ESCAPAMENTO 01 NEUTRO X200RAC C340NN 69,94g

04
34 35
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
RODA DIANTEIRA X200RAC
COMPONENTES DA RODA DIANTEIRA

NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 EIXO DA RODA DIANTEIRA 01 NEUTRO X200RAC C047NN -
02 ESPAÇADOR EXTERNO DO EIXO DA RODA DIANTEIRA 01 NEUTRO X200RAC C337NN 60,57g
03 RETENTOR DA RODA DIANTEIRA LADO ESQUERDO 01 NEUTRO X200RAC C051NN 9,26g
04 ROLAMENTO DA RODA DIANTEIRA 6302 02 NEUTRO X200RAC C048NN 82,54g
05 ESPAÇADOR INTERNO DO EIXO DA RODA DIANTEIRA 01 NEUTRO X200RAC C049NN 81,11g
06 RODA DIANTEIRA 01 NEUTRO X200RAC C055NN 5100g
07 ANÉL DE VEDAÇÃO 01 NEUTRO X200RAC C505NN 7,01g
01 02 03 04 05 06 04 07 08 09 08 DESMULTIPLICADOR DE VELOCIDADE 01 NEUTRO X200RAC C082NN 5,29g
09 PORCA DO EIXO DA RODA DIANTEIRA 01 NEUTRO X200RAC C052NN 197,80

36 37
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
RODA TRASEIRA X200RAC COMPONENTES DA RODA TRASEIRA
XY200-5
NÚMERO DESCRIÇÃO QT Cor NÚMERO DA PEÇA PESO
01 VÁLVULA DE AR 01 NEUTRO X200RAC C794NN 1,75g
02 RETENTOR DA RODA TRASEIRA 02 NEUTRO X200RAC C270NN 9,15g
03 ROLAMENTO DA RODA TRASEIRA 02 NEUTRO X200RAC C062NN 83,75g
04 RODA TRASEIRA 01 NEUTRO X200RAC C070NN 6650g
05 GUIA DO ESPAÇADOR DA RODA TRASEIRA 01 NEUTRO X200RAC C506NN 2,62g
06 ESPAÇADOR DO EIXO DA RODA TRASEIRA 01 NEUTRO X200RAC C064NN 180,27g
07 ABSORVEDOR DE CHOQUE 01 NEUTRO X200RAC C063NN 92,35g

01 02 03 04 05 06 03 02 07

38 39
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
SISTEMA DE FREIO DIANTEIRO X200RAC COMPONENTES DO SISTEMA DE FREIO DIANTEIRO

01 02 03 04 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 PINÇA DO FREIO DIANTEIRO 01 NEUTRO X200RAC C112NN 764,17g
02 FLEXIVEL DO FREIO DIANTEIRO 01 NEUTRO X200RAC C108NN 226,89g
03 MANETE DE FREIO COMPLETO 01 NEUTRO X200RAC C192NN 503,64g
04 MANETE DE FREIO 01 NEUTRO X200RAC C003NN 90,46g
05 PASTILHA DE FREIO DIANTEIRO (PAR) 01 NEUTRO RDIVS0570C111NN 201,30g
06 FREIO DIANTEIRO COMPLETO 01 NEUTRO X200RAC C111NN 1696g
07 DISCO DE FREIO DIANTEIRO 01 NEUTRO X200RAC C110NN 1110,90g
08 PARAFUSO DO DISCO DE FREIO DIANTEIRO 06 NEUTRO PEÇA NÃO FORNECIDA 74,29

05 06 07 08

40 41
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
SISTEMA DE FREIO TRASEIRO X200RAC COMPONENTES DO SISTEMA DE FREIO TRASEIRO

01 02 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 PINÇA DO FREIO TRASEIRO 01 NEUTRO PEÇA NÃO FORNECIDA 646,29g
02 CONJUNTO DE FREIO TRASEIRO COMPLETO 01 NEUTRO X200RAC C226NN 1873,50g
03 PASTILHA DO FREIO TRASEIRO (PAR) 01 NEUTRO RDIVS0569C285NN 141,94g
04 SUPORTE DA PINÇA DE FREIO TRASEIRA 01 NEUTRO X200RAC C215NN 281,69g
05 PEDAL DE FREIO TRASEIRO 01 NEUTRO X200RAC C046NN 382,21g
06 MOLA DO PEDAL DE FREIO TRASEIRO 01 NEUTRO X200RAC C045NN 17,21g

03 04 05 06
42 43
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
PAINEL COMPLETO X200RAC
COMPONENTES DO PAINEL COMPLETO

01 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 CABO DO VELOCÍMETRO 01 NEUTRO X200RAC C079NN 184,82g
02 PAINEL COMPLETO 01 NEUTRO X200RAC E009NN 978,01g

02

44 45
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
SISTEMA DE IGNIÇÃO E TRAVAS X200RAC COMPONENTES DO SISTEMA DE IGNIÇÃO E TRAVAS

NÚMERO DESCRIÇÃO QT Cor NÚMERO DA PEÇA PESO

01 INTERRUPTOR DE IGNIÇÃO 01 NEUTRO X200RAC E030NN 231,92g
02 CABO DA TRAVA DO ASSENTO 01 NEUTRO X200RAC C172NN 29,56g
03 TRINCO DO ASSENTO 01 NEUTRO X200RAC C442NN 171,37g
04 TAMPA DO TANQUE DE COMBUSTÍVEL 01 NEUTRO X200RAC C023NN 434,22g
05 TRAVA DO ASSENTO 01 NEUTRO X200RAC C276NN 90,63g
06 CONJUNTO DE IGNIÇÃO COM TRAVAS 01 NEUTRO X200RAC E010NN 957,70g

02

01

03 04 05

06

46 47
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
ILUMINAÇÃO DIANTEIRA X200RAC COMPONENTES D
01 02 03 04 NÚMERO DESCRIÇÃO QT Cor NÚMERO DA PEÇA PESO
01 SINALEIRA DIANTEIRA LADO ESQUERDO 01 NEUTRO X200RAC E050NN 88,91g
02 LÃMPADA DO FAROL 02 NEUTRO X200RAC E003NN 15,10g
03 FAROL COMPLETO 01 NEUTRO X200RAC E007NN 927,70g
04 SINALEIRA DIANTEIRA LADO DIREITO 01 NEUTRO X200RAC E051NN 88,91g
05 LANTERNA FRONTAL 01 NEUTRO X200RAC E088NN 63,76g

05
48 49
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

SISTEMA ELÉTRICO X200RAC COMPONENTES DO SISTEMA ELÉTRICO

NÚMERO DESCRIÇÃO QT Cor NÚMERO DA PEÇA PESO

01 02 03 04
01 INTERRUPTOR DE IGNIÇÃO 01 NEUTRO RDIVS0288E030NN 250,34g
02 CHICOTE PRINCIPAL 01 NEUTRO X200RAC E019NN 935,02g
03 RELE DA SINALEIRA 01 NEUTRO X200RAC E013NN 44,36g
04 C.D.I. 01 NEUTRO X200RAC E014NN 134,23g
05 INTERRUPTOR DO FREIO DIANTEIRO 01 NEUTRO RDIVS0276E039NN 10,46g
06 E.C.U. 01 NEUTRO X200RAC E106NN 230,72g
07 SENSOR DE TEMPERATURA DO AR 01 NEUTRO X200RAC E125NN 11,69g
08 SENSOR DE MARCHAS 01 NEUTRO X200RAC E011NN 50,74
09 SENSOR DE TEMPERATURA DO MOTOR 01 NEUTRO X200RAC E124NN 11,69g
10 INTERRUPTOR DE FREIO TRASEIRO 01 NEUTRO RDIVS0428E016NN 21,88g
06 11 SOLENOIDE DE PARTIDA 01 NEUTRO X200RAC E038NN 170,67g
05 12 SENSOR DE OXIGÊNIO 01 NEUTRO X200RAC E102NN 39,87g
13 BUZINA 01 NEUTRO X200RAC E020NN 106,49g
14 BOBINA DE IGNIÇÃO 01 NEUTRO X200RAC E017NN 115,81g
07 15 BICO INJETOR 01 NEUTRO X200RAC E104NN 191,44g
10 16 T.B.I 01 NEUTRO X200RAC E118NN 297,30g
17 SENSOR DO CAVALETE LATERAL 01 NEUTRO X200RAC E093NN 68,67g
08 11
09 18 REGULADOR RETIFICADOR 01 NEUTRO X200RAC E015NN 129,g
19 ESTATOR COM BOBINAS 01 NEUTRO X200RAC E012NN 677,87g
20 BOIA DE COMBUSTÍVEL 01 NEUTRO X200RAC E036NN 59,37g
21 MOTOR DE PARTIDA 01 NEUTRO X200RAC E035NN 1198,36g

12 13 14 15 16 17 18 19 20 21

50 51
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DA ILUMINAÇÃO TRASEIRA

ILUMINAÇÃO TRASEIRA X200RAC
01 02 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 SINALEIRA TRASEIRA LADO ESQUERDO 01 NEUTRO X200RAC E058NN 112,36g
02 SINALEIRA TRASEIRA LADO DIREITO 01 NEUTRO X200RAC E059NN 112,49g
03 LÂMPADA DA LANTERNA TRASEIRA 01 NEUTRO X200RAC E024NN 8,07g
04 LANTERNA TRASEIRA COMPLETA 01 NEUTRO X200RAC E025NN 240,39g

03 04
52 53
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CABEÇOTE DO MOTOR X200RAC COMPONENTES DO CABEÇOTE DO MOTOR
01 02 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 PRISIONEIROS DO ESCAPAMENTO 02 NEUTRO X200RAC M137NN 16,98g
02 TAMPA DA VELA DE IGNIÇÃO 01 NEUTRO X200RAC M349NN 79,50g
03 TRAVAS DA VÁLVULA 02 NEUTRO X200RAC M036NN 3,30g
04 PRATO DA VÁLVULA 02 NEUTRO X200RAC M035NN 8,90g
06 05 MOLA EXTERNA DA VÁLVULA 02 NEUTRO RDIVS0239M044NN 44,39g
06 MOLA INTERNA DA VÁLVULA 02 NEUTRO RDIVS0238M043NN 22,74g
07 ASSENTO DA MOLA INTERNA DA VÁLVULA 02 NEUTRO X200RAC M191NN 1,07g
08 ASSENTO DA MOLA EXTERNA DA VÁLVULA 02 NEUTRO X200RAC M254NN 2,90g
09 RETENTOR DA VÁLVULA 02 NEUTRO X200RAC M013NN 0,78g
10 GUIA DA VÁLVULA 02 NEUTRO RDIVS0629M014NN 17,94g
11 ANEL DE VEDAÇÃO DO GUIA DE VÁLVULA 02 NEUTRO X200RAC M262NN 0,20g
12 VÁLVULA DE ADMISSÃO 01 NEUTRO X200RAC M033NN 30,12g
13 13 SUPORTE DO BALANCIM 01 NEUTRO X200RAC M276NN 312,54g
14 VÁLVULA DE ESCAPAMENTO 01 NEUTRO X200RAC M032NN 34,81g
15 BALANCIM 02 NEUTRO X200RAC M276NN 96,94g
16 EIXO DO BALANCIM 01 NEUTRO X200RAC M288NN 50,49g
17 DESCOMPRESSOR DE VÁLVULA 01 NEUTRO X200RAC M273NN 12,62g
18 EIXO DO COMANDO DE VÁLVULA 01 NEUTRO X200RAC M041NN 482,28g
03 04 05 06 07 08 09 10 11 12 14 11 10 09 08 07 05 04 03
19 TRAVA DO EIXO DO BALANCIM 01 NEUTRO X200RAC M287NN 9,35g
20 GUIA DO SUPORTE DO BALANCIM 01 NEUTRO X200RAC M275NN 2,15g

18
15 16 17 19 16 15 20
54 55
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CONJUNTO DA TAMPA DO CABEÇOTE X200RAC COMPONENTES DO CONJUNTO DA TAMPA DO CABEÇOTE

01 02 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 TAMPA DO CABEÇOTE 01 NEUTRO X200RAC M022NN 1215,50g
02 PARAFUSO DA TAMPA DO CABEÇOTE 02 NEUTRO X200RAC M350NN 26,62g
03 GUARNIÇÃO DA TAMPA DO CABEÇOTE 01 NEUTRO X200RAC M213NN 45,21g

03

56 57
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CILINDRO DO MOTOR X200RAC
COMPONENTES DO CILINDRO DO MOTOR
01 02 03 04 05 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 CILINDRO DO MOTOR 01 NEUTRO X200RAC M034NN 2839,12g
02 JUNTA DO CILINDRO DO MOTOR 01 NEUTRO X200RAC M028NN 5,04g
03 JOGO DE ANÉIS DO PISTÃO 01 NEUTRO X200RAC M049NN 10,97g
04 TRAVA DO PINO DO PISTÃO 02 NEUTRO X200RAC M047NN 0,28g
05 PISTÃO 01 NEUTRO RDIVS0485M046NN 137,81g
06 GUIA DO CILINDRO 02 NEUTRO X200RAC M214NN 2,15
07 PINO DO PISTÃO 01 NEUTRO RDIVS0591M048NN 36,25g
08 ÁRVORE DE MANIVELAS 01 NEUTRO X200RAC M045NN 3199,90g
09 EIXO DO BALANCEIRO 01 NEUTRO X200RAC M290NN 490,08g

06 07 04 08 09

58 59
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CÂMBIO X200RAC
COMPONENTES DO CÂMBIO

01 02 03 04 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 EIXO PRIMÁRIO COMPLETO 01 NEUTRO X200RAC M060NN 824,26g
02 TAMBOR SELETOR DE MARCHA 01 NEUTRO X200RAC M062NN 381,60g
03 CONJUNTO DO GARFO SELETOR DE MARCHA 01 NEUTRO X200RAC M132NN 295,23g
04 EIXO SECUNDÁRIO COMPLETO 01 NEUTRO X200RAC M058NN 1036,63g
05 EXCÊNTRICO POSICIONADOR DE MARCHA 01 NEUTRO RDIVS0417M198NN 34,27g
06 POSICIONADOR DE MARCHA 01 NEUTRO RDIVS0007M061NN 17,24g
07 MOLA DE RETORNO DO POSICIONADOR DE MARCHA 01 NEUTRO RDIVS0630M063NN 5,89g

05 06 07

60 61
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
SISTEMA DE PARTIDA X200RAC COMPONENTES DO SISTEMA DE PARTIDA
NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 02 03 04
01 CORRENTE DE COMANDO 01 NEUTRO X200RAC M029NN 78,97g
02 GUIA DA CORRENTE DE COMANDO 01 NEUTRO X200RAC M031NN 40,53g
03 MOTOR DE PARTIDA 01 NEUTRO X200RAC E035NN 1198,36g
04 ANEL DE VEDAÇÃO DO MOTOR DE PARTIDA 01 NEUTRO PEÇA NÃO FORNECIDA -
05 COROA DO EIXO DO COMANDO DE VÁLVULAS 01 NEUTRO X200RAC M040NN 78,97gg
06 TENSOR DA CORRENTE DE COMANDO 01 NEUTRO X200RAC M067NN 0,27g
07 JUNTA DO ACIONADOR 01 NEUTRO RDIVS0216M317NN 0,74g
05 08 BUCHA DO TENSOR 01 NEUTRO PEÇA NÃO FORNECIDA 0,27g
ACIONADOR DO TENSOR DA CORRENTE DE COMAN-
09 01 NEUTRO RDIVS0330M193NN 62,38g
DO

06 07 08 09
62 63
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CARCAÇA DIREITA DO MOTOR X200RAC COMPONENTES DA CARCAÇA DIREITA DO MOTOR
01
01 02
02 0303 03 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 ROLAMENTO DO EIXO PRIMÁRIO 01 NEUTRO X200RAC M086NN 113,03g
02 PRISIONEIRO DO MOTOR B 02 NEUTRO X200RAC M368NN 58,27g
03 GUIA DO CABO DE EMBREAGEM 01 NEUTRO X200RAC C323NN 29,06g
04 ROLAMENTO DE AGULHA DO EIXO SECUNDÁRIO 01 NEUTRO RDIVS0326M292NN 7,15g
05 CARCAÇA DIREITA DO MOTOR 01 NEUTRO X200RAC M082NN 1903,87g
06 ROLAMENTO DO TRAMBULADOR DE MARCHA 01 NEUTRO RDIVS0127M265NN 12,98g
07 BOMBA DE ÓLEO 01 NEUTRO X200RAC M084NN 130,10g
08 ROLAMENTO DO BALANCEIRO DO MOTOR 01 NEUTRO RDIVS0187M291NN 144,99g

04 07 07 08
04 05 05
04 05 06
06
06 08
64 65
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CARCAÇA ESQUERDA DO MOTOR X200RAC COMPONENTES DA CARCAÇA ESQUERDA DO MOTOR
01 02 03 04 05 06 07 08 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 JUNTA CENTRAL DO MOTOR 01 NEUTRO X200RAC M081NN 20,61g
02 ROLAMENTO DO EIXO DO BALANCEIRO LADO ESQUERDO 01 NEUTRO X200RAC M298NN 144,99g
03 CARCAÇA ESQUERDA DO MOTOR 01 NEUTRO X200RAC M072NN 2903,10g
04 PRISIONEIRO DO MOTOR A 02 NEUTRO X200RAC M367NN 60,29g
05 ROLAMENTO DO EIXO DA ENGRENAGEM DE PARTIDA 01 NEUTRO X200RAC M293NN -
06 ROLAMENTO DO EIXO PRIMÁRIO LADO ESQUERDO 01 NEUTRO X200RAC M086NN -
07 RETENTOR DO PINHÃO 01 NEUTRO RDIVS0264M074NN 7,38g
08 ROLAMENTO DO EIXO PRIMÁRIO / SECUNDÁRIO 01 NEUTRO X200RAC M073NN 102,00g
09 GUIA DA CARCAÇA ESQUERDA DO MOTOR 02 NEUTRO X200RAC M294NN 2,19g
10 GUIA INFERIOR DA CORRENTE DE COMANDO 01 NEUTRO X200RAC M296NN 9,12g
11 TELA DO FILTRO DE ÓLEO 01 NEUTRO RDIVS0249M085NN 5,07g
12 BUJÃO DE ÓLEO 01 NEUTRO RDIVS0369M088NN 27,18g
13 ANEL DE VEDAÇÃO DO BUJÃO DE ÓLEO 01 NEUTRO X200RAC M312NN 1,03g
14 MOLA DO BUJÃO DE ÓLEO 01 NEUTRO X200RAC M147NN 6,00g
15 SENSOR INTERNO DE MARCHAS 01 NEUTRO X200RAC M295NN 13,90g
16 RETENTOR DO EIXO DO PEDAL DE CÂMBIO 01 NEUTRO RDIVS0525M076NN 6,09g

09 10 11 12 13 14 15 16
66 67
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DA TAMPA DIREITA DO MOTOR

TAMPA DIREITA DO MOTOR X200RAC
01 02 03 04 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 ANEL DE VEDAÇÃO DA VARETA DO NÍVEL DE ÓLEO 01 NEUTRO RDIVS0398M098NN 0,85g
02 VARETA DO NÍVEL DE ÓLEO 01 NEUTRO RDIVS0071M093NN 16,62g
03 ALAVANCA DE EMBREAGEM 01 NEUTRO X200RAC M101NN 109,45g
04 TAMPA DIREITA DO MOTOR 01 NEUTRO X200RAC M094NN 1459,16g
05 ANEL DE VEDAÇÃO DA ALAVANCA DE EMBREAGEM 02 NEUTRO X200RAC M284NN -
05 06 MOLA DE RETORNO DA ALAVANCA DE EMBREAGEM 01 NEUTRO X200RAC M102NN 0,28g
06 07 GUIA DA TAMPA DIREITA DO MOTOR 01 NEUTRO X200RAC M218NN 4,77g
08 ANEL DE VEDAÇÃO INTERNO DO FILTRO DE ÓLEO 01 NEUTRO X200RAC M285NN 1,36g
09 FILTRO DE ÓLEO 01 NEUTRO RDIVS0079M170NN -
10 MOLA DO FILTRO DE ÓLEO 01 NEUTRO X200RAC M286NN 26,83g
11 ANEL DE VEDAÇÃO DA TAMPA DO FILTRO DE ÓLEO 09 NEUTRO X200RAC M183NN 1,10g
12 TAMPA DO FILTRO DE ÓLEO 01 NEUTRO X200RAC M184NN 129,23g
13 JUNTA DA TAMPA DIREITA DO MOTOR 01 NEUTRO X200RAC M092NN 10,56g

07

08 09 10 11 12 13 12
68 69
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
TAMPA ESQUERDA DO MOTOR X200RAC COMPONENTES DA CARCAÇA ESQUERDA DO MOTOR

NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 02 01 03 04 05 06 07 08 09 10 11 01 GUIA DA TAMPA ESQUERDA DO MOTOR 02 NEUTRO X200RAC M252NN 1,36g
02 JUNTA DA TAMPA ESQUERDA DO MOTOR 01 NEUTRO X200RAC M141NN 3,41g
03 ANEL DE VEDAÇÃO DA TAMPA DO VISOR 30mm 01 NEUTRO RDIVS0395M130NN 0,75g
04 TAMPA DO VISOR 30mm 01 NEUTRO RDIVS0293M222NN 16,80g
05 TAMPA ESQUERDA DO MOTOR 01 NEUTRO X200RAC M156NN -
06 TAMPA DO VISOR 14mm 01 NEUTRO RDIVS0559M124NN 4,02g
07 ANEL DE VEDAÇÃO DA TAMPA DO VISOR 14mm 01 NEUTRO RDIVS0538M219NN 0,37g
08 EIXO DA ENGRENAGEM AUXILIAR DE PARTIDA 01 NEUTRO X200RAC M259NN 27,83g
09 ARRUELA DE ENCOSTO DA ENGRENAGEM AUXILIAR DE NEUTRO M301NN 1,59g
04 X200RAC
PARTIDA
10 ANEL DE VEDAÇÃO DA TAMPA DA ENGRENAGEM AUX- NEUTRO M095NN 2,08g
01 X200RAC
ILIAR DE PARTIDA
11 TAMPA DA ENGRENAGEM AUXILIAR DE PARTIDA 01 NEUTRO X200RAC M129NN 105,86g
12 MAGNETO 01 NEUTRO RDIVS0140E029NN 1267,40g
13 PLACA DE PARTIDA 01 NEUTRO X200RAC M125NN 399,04g
14 ENGRENAGEM DA PLACA DE PARTIDA 01 NEUTRO X200RAC M126NN 416,38g
15 ROLAMENTO DA ENGRENAGEM AUXILIAR DE PARTIDA 01 NEUTRO X200RAC M136NN 4,42g
16 ARRUELA DE ENCOSTO M10 01 NEUTRO X200RAC M301NN 7,40g
17 ENGRENAGEM AUXILIAR DE PARTIDA 01 NEUTRO X200RAC M220NN 305,57g

12 13 14 15 16 09 17
70 71
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS
CONJUNTO DE EMBREAGEM X200RAC COMPONENTES DO CONJUNTO DE EMBREAGEM

NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO

01 02 03 04 05 06 07 08 01 PORCA DA ÁRVORE DE MANIVELA 02 NEUTRO RDIVS0254M115NN 24,58g
02 ROLAMENTO DA ENGRENAGEM PRIMÁRIA 01 NEUTRO X200RAC M309NN 46,13g
03 ENGRENAGEM PRIMÁRIA DA EMBREAGEM 01 NEUTRO X200RAC M200NN 867,83g
04 ARRUELA ENTALHADA DA EMBREAGEM 01 NEUTRO X200RAC M208NN 15,23g
05 CONJUNTO DE EMBREAGEM COMPLETO 01 NEUTRO X200RAC M117NN 863,92g
06 ANEL ELASTICO DO CUBO DE EMBREAGEM 01 NEUTRO X200RAC M209NN 1,40g
07 ROLAMENTO DA PLACA DE ACIONAMENTO DA EM- 01 NEUTRO M304NN 38,14g
X200RAC
BREAGEM
08 PINO DA EMBREAGEM 01 NEUTRO X200RAC M112NN 15,40g
01 09 10 11 09 ARRUELA PRATO 01 NEUTRO X200RAC M114NN
10 PINHÃO DA CORRENTE DA BOMBA DE ÓLEO 01 NEUTRO X200RAC M307NN 132,40g
11 ENGRENAGEM PRIMÁRIA REDUZIDA 01 NEUTRO X200RAC M304NN
12 CORRENTE DA BOMBA DE ÓLEO 01 NEUTRO X200RAC M177NN 41,92g
13 TAMPA DA BOMBA DE ÓLEO 01 NEUTRO X200RAC M358NN 152,53g
14 BOMBA DE ÓLEO 01 NEUTRO X200RAC M084NN 130,10g
15 ENGRENAGEM DO BALANCEIRO 01 NEUTRO X200RAC M305NN 364,5g
16 ENGRENAGEM SECUNDÁRIA DO BALANCEIRO 01 NEUTRO X200RAC M308NN 267,01g
17 DISCO DE EMBREAGEM 01 NEUTRO X200RAC M148NN 21,84g
18 SEPARADOR DO DISCO DE EMBREAGEM 01 NEUTRO X200RAC M149NN 31,65g

12 13 14 15 16 17 18

72 73
 CATÁLOGO DE PEÇAS CATÁLOGO DE PEÇAS

COMPONENTES DA TRANSMISSÃO
TRANSMISSÃO X200RAC
01 02 NÚMERO DESCRIÇÃO QT COR NÚMERO DA PEÇA PESO
01 TAMPA DO PINHÃO 01 NEUTRO X200RAC M091NN 433,48g
02 CORRENTE DE TRANSMISSÃO 01 NEUTRO X200RAC M004NN 1270,11g
03 PINHÃO DE TRANSMISSÃO 01 NEUTRO RDIVS0631M008NN 139,46g
04 COROA DE TRANSMISSÃO 01 NEUTRO X200RAC M005NN 1123,72g
05 TRAVA DO PINHÃO 01 NEUTRO X200RAC M009NN 6,41g
06 ARRUELA DA COROA 01 NEUTRO X200RAC M310NN 17,66g
07 ANEL ELASTICO DA COROA DE TRANSMISSÃO 01 NEUTRO RDIVS0409M225NN 10,38g

03 04

05 06 07

74 75
