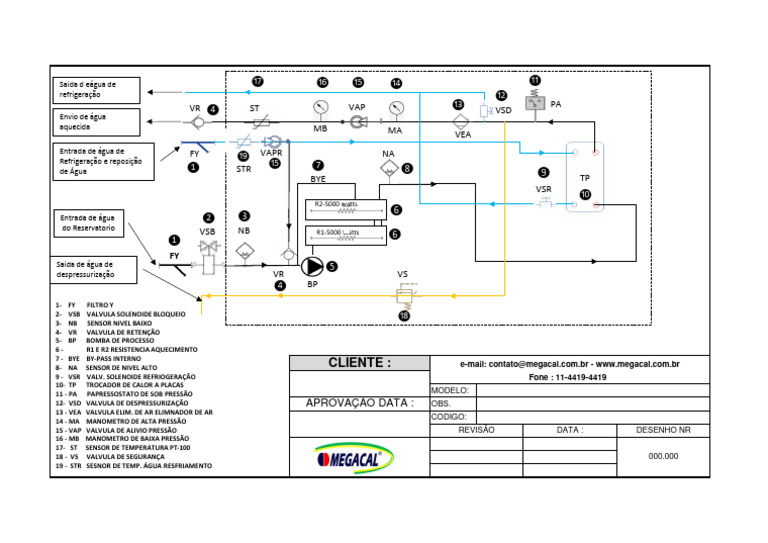

Saida d eágua de ⓱ ⓰ ⓯ ⓮ ⓫

refrigeração ⓬
VR ❹ ST VAP ⓭ PA
VSD
Envio de água
aquecida MB MA VEA
Entrada de água de
Refrigeração e reposição
FY ⓳ VAPR NA
❶ STR ⓯ ❼ ❽
de Água ❾
BYE TP
VSR
❿
R2-5000 watts
❻
Entrada de água ❷ ❸
do Reservatorio VSB NB R1-5000 watts
❻
❶
FY
Saida de água de ❺
despressurização VR VS
❹ BP

1- FY FILTRO Y
2- VSB VALVULA SOLENOIDE BLOQUEIO ⓲
3- NB SENSOR NIVEL BAIXO
4- VR VALVULA DE RETENÇÃO
5- BP BOMBA DE PROCESSO
6- R1 E R2 RESISTENCIA AQUECIMENTO
7 - BYE BY-PASS INTERNO
8- NA SENSOR DE NIVEL ALTO CLIENTE : e-mail: contato@megacal.com.br - www.megacal.com.br
9 - VSR VALV. SOLENOIDE REFRIOGERAÇÃO Fone : 11-4419-4419
10- TP TROCADOR DE CALOR A PLACAS
11 - PA PAPRESSOSTATO DE SOB PRESSÃO MODELO:
12- VSD VALVULA DE DESPRESSURIZAÇÃO APROVAÇÃO DATA : OBS.
13 - VEA VALVULA ELIM. DE AR ELIMNADOR DE AR
14 - MA MANOMETRO DE ALTA PRESSÃO CODIGO:
15 - VAP VALVULA DE ALIVIO PRESSÃO REVISÃO DATA : DESENHO NR
16 - MB MANOMETRO DE BAIXA PRESSÃO
17- ST SENSOR DE TEMPERATURA PT-100
18 - VS VALVULA DE SEGURANÇA 000.000
19 - STR SESNOR DE TEMP. ÁGUA RESFRIAMENTO
