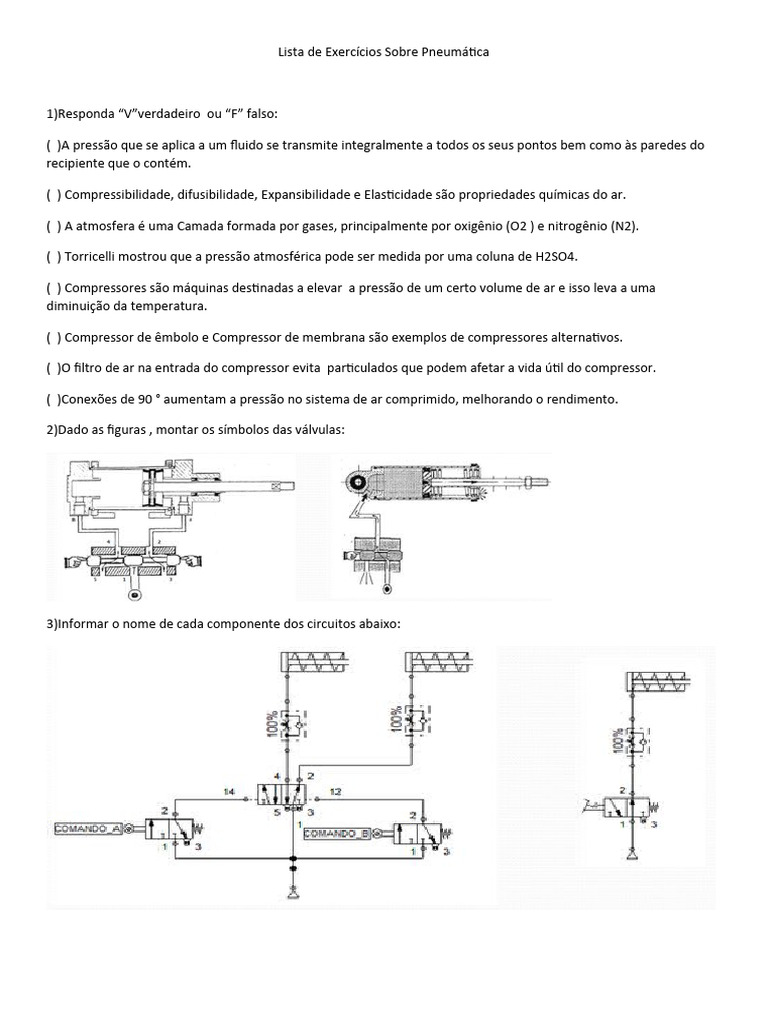

Lista de Exercícios Sobre Pneumática

1)Responda “V”verdadeiro ou “F” falso:

( )A pressão que se aplica a um fluido se transmite integralmente a todos os seus pontos bem como às paredes do
recipiente que o contém.

( ) Compressibilidade, difusibilidade, Expansibilidade e Elasticidade são propriedades químicas do ar.

( ) A atmosfera é uma Camada formada por gases, principalmente por oxigênio (O2 ) e nitrogênio (N2).

( ) Torricelli mostrou que a pressão atmosférica pode ser medida por uma coluna de H2SO4.

( ) Compressores são máquinas destinadas a elevar a pressão de um certo volume de ar e isso leva a uma
diminuição da temperatura.

( ) Compressor de êmbolo e Compressor de membrana são exemplos de compressores alternativos.

( )O filtro de ar na entrada do compressor evita particulados que podem afetar a vida útil do compressor.

( )Conexões de 90 ° aumentam a pressão no sistema de ar comprimido, melhorando o rendimento.

2)Dado as figuras , montar os símbolos das válvulas:

3)Informar o nome de cada componente dos circuitos abaixo:

4)Calcule F2,sabendo que A1=5cm², A2=25cm² e F1=10Kgf:

5- Pneumática é a ciência que estuda, assinale a correta:

( A ) Os movimentos dos cilindros e pistões acionados pôr pressão hidráulica.

( B ) As propriedades físicas do ar e de outros gases.

( C ) O fluxo dos ventos na atmosfera.

( D ) A variação da temperatura e da umidade relativa do ar.

( E ) Os tipos de válvulas e atuadores

6 - Um reservatório de ar comprimido tem como função, assinale a correta:

( A ) Lubrificar o ar que passa pôr ele.

( B ) Armazenar energia mecânica.

( C ) Filtrar o ar comprimido que passa pôr ele.

( D ) Armazenar energia pneumática e estabilizar pressão da linha de trabalho.

( E ) Lubrificar e armazenar energia mecânica.

7 - Os atuadores pneumáticos transformam, assinale a correta:

( A ) Energia mecânica em energia elétrica.

( B ) Energia mecânica em energia pneumática.

( C ) Energia elétrica em energia atômica.

( D ) Energia pneumática em energia mecânica.

( E ) Energia elétrica em mecânica.

8 - As impurezas e condensados captados pelo compressor são normalmente, assinale a correta:

( A ) Separados do ar comprimido por serem contaminantes prejudiciais ao sistema.

( B ) Recolhidos em um reservatório para reciclagem.

( C ) Usados no final de curso de um cilindro em avanço.

( D ) Filtrados e condensados após passarem nas válvulas direcionais.

( E ) Jogados no meio ambiente.

9 - O compressor é um equipamento que converte, assinale a correta:

( A ) Energia mecânica em energia atômica.

( B ) Energia mecânica em energia pneumática.

( C ) Energia pneumática em energia mecânica.

( D ) Energia mecânica em energia elétrica.

( E ) Energia elétrica em energia mecânica.

10 A válvula direcional tem como função, assinale a correta:

( A ) Controlar a velocidade do cilindro pneumático.

( B ) Regular a pressão do ar comprimido.

( C ) Comandar o movimento de avanço e recuo do cilindro pneumático.

( D ) Impedir que haja vazamentos no sistema.

( E ) Controlar a pressão do ar e impedir vazamentos.

11 Para controlar a força, a velocidade e a direção de um cilindro pneumático, devemos utilizar, respectivamente,
assinale a correta:

a) Válvula reguladora de fluxo, válvula reguladora de velocidade e válvula direcional;

b) Válvula de segurança, válvula reguladora de pressão e válvula de sequência;
c) Válvula reguladora de pressão, válvula reguladora de fluxo e válvula direcional;
d) Válvula reguladora de fluxo, válvula reguladora de pressão e válvula de sequência;
e) Válvula reguladora de fluxo, válvula reguladora de pressão e válvula direcional;

12 O símbolo abaixo, conforme a norma ISO 1219-1, refere-se a um (a):

a) Válvula reguladora de fluxo unidirecional;

b) Válvula reguladora proporcional de direção;
c) Válvula reguladora de fluxo bidirecional;
d) Válvula reguladora de pressão unidirecional;
e) Oscilador de dupla ação com amortecimento de fim de curso;

13 Conforme a norma ISO 1219-1 os atuadores 1, 2 e 3 são denominados, respectivamente, por:

1 2 3

a) Motor pneumático, cilindro de simples ação com retorno por mola e cilindro de dupla ação.
b) Oscilador pneumático, cilindro de dupla ação com retorno por mola e cilindro de dupla ação.
c) Motor pneumático, cilindro de dupla ação com retorno por mola e cilindro de simples ação.
 d) Oscilador pneumático, cilindro de simples ação com retorno por mola e cilindro de dupla ação.
e) Gerador de vacuo, cilindro de dupla ação com amortecimento regulável, cilindro de dupla ação.

14 Conforme a norma ISO 1219-1 o símbolo abaixo representa uma:

a) Válvula direcional 5/3 vias duplo piloto pneumático.

b) Válvula direcional 3/2 vias duplo piloto elétrico.
c) Válvula direcional 5/2 vias com piloto pneumático e retorno por mola.
d) Válvula direcional 5/3 vias com duplo piloto elétrico.
e) Válvula direcional 5/2 vias com duplo piloto pneumático.

15 Escolha a alternativa que descreve o funcionamento do circuito abaixo, ao dar um pulso no botão da válvula V1 e
após um tempo um pulso no botão da válvula V2.

V3

V1 V2

a) A válvula V1 pilota a válvula V3, mantendo o cilindro na posição inicial. A válvula V2 pilota a válvula V1,
acionando o cilindro.
b) A válvula V1 aciona diretamente o cilindro, fazendo com que o mesmo avance. A válvula V2 pilota a válvula
V3 fazendo com que o cilindro retorne à posição inicial.
c) A válvula V1 pilota a válvula V3, que aciona e avança o cilindro. A válvula V2 pilota a válvula V3 de volta à
posição inicial, recuando o cilindro.
d) A válvula V1 aciona diretamente o cilindro, mantendo o mesmo na posição inicial. A válvula V2 pilota a
válvula V3 fazendo com que o mesmo avance.
e) A válvula V1 pilota a válvula V2, que aciona a válvula V3 e avança o cilindro. A válvula V2 faz com que o
cilindro mantenha-se na posição de avanço.

16 Analisando o circuito abaixo, pode-se afirmar que a válvula V1:

V1
 a) Possui acionamento por botão e retorno por mola, e faz com que o cilindro retorne caso o mesmo já tenha
atingido a válvula rolete.
b) Possui acionamento por botão com trava, e faz com que o cilindro retorne, independente de o cilindro ter
atingido a válvula rolete.
c) Possui acionamento por botão com trava, e faz com que o cilindro avance.
d) Possui acionamento por botão e retorno por mola, e faz com que o cilindro retorne, independente de o
cilindro ter atingido a válvula rolete.
e) Possui acionamento por botão e retorno por mola, e faz com que o cilindro avance.

17 Ainda sobre o circuito da questão 12, pode-se afirmar que o cilindro:

a) É do tipo simples ação, e o avanço e o retorno possuem regulagem de força através das válvulas
reguladoras de pressão logo abaixo.
b) É do tipo ação dupla, e o avanço e o retorno possuem regulagem de velocidade através das válvulas
reguladoras de pressão logo abaixo.
c) É do tipo ação dupla, e o avanço e o retorno possuem regulagem de força através das válvulas reguladores
de vazão logo abaixo.
d) É do tipo simples ação, e o avanço e o retorno possuem regulagem de força através das válvulas
reguladoras de vazão logo abaixo.
e) É do tipo ação dupla, e o avanço e o retorno possuem regulagem de velocidade através das válvulas
reguladoras de vazão logo abaixo.

18 Analise o circuito abaixo:

A função da posição central desta válvula direcional é:

a) Permitir que o cilindro retorne à posição inicial em casos de emergência;

b) Permitir paradas intermediárias do cilindro;
c) Permitir que o cilindro avance em casos de emergência;
d) Regular a vazão de ar que flui para o cilindro;
e) Regular a pressão do ar que flui para o cilindro.

19 De acordo com o diagrama abaixo, é de se esperar que:

a) O cilindro avance se um dos botões for pressionado;
b) O cilindro recue se os dois botões forem pressionados;
c) O cilindro recue se um dos botões for pressionado;
d) O cilindro avance se os dois botões forem pressionados;
e) O cilindro fique estável se os dois botões forem pressionados.

20 De acordo com o circuito abaixo como será a velocidade de avanço e retorno do cilindro:

A) O cilindro avança rápido e retorna lento;

B) O cilindro avança lento e retorna lento;
C) O cilindro com velocidade normal e retorna rápido;
D) O cilindro avança lento e retorna rápido.
E) O cilindro não avança.
 21 - Determine a seqüência de movimento do circuito abaixo, comandado por sensores magnéticos de
proximidade;

A) A+A–B+B-
B) A+B+B–A-
C) A+B+A–B-
D) B+B–A+A-
E) B+ A + A – B –

22) Determine a sequência de movimento do circuito abaixo:

A) A+A–B+B-
B) A+B+B–A-
C) A+B+A–B-
D) B+B–A+A-
E) B+ A + A – B -

23 - Conforme a norma ISO 1219-1 o símbolo abaixo representa uma:

A) Válvula de seqüência.
B) Regulador de pressão.
C) Unidade de conservação de ar.
D) Pressostato.
E) Válvula de alivio.
24 - Bobina solenóide é um componente usado para, assinale:

A) Acionamento através de alavanca.

B) Acionamento automático através de botão.

C) Acionamento automático através de válvula de pressão.

D) Acionamentos automáticos elétricos usados para comandos de válvulas.

E) Acionamento automático através de relé.
