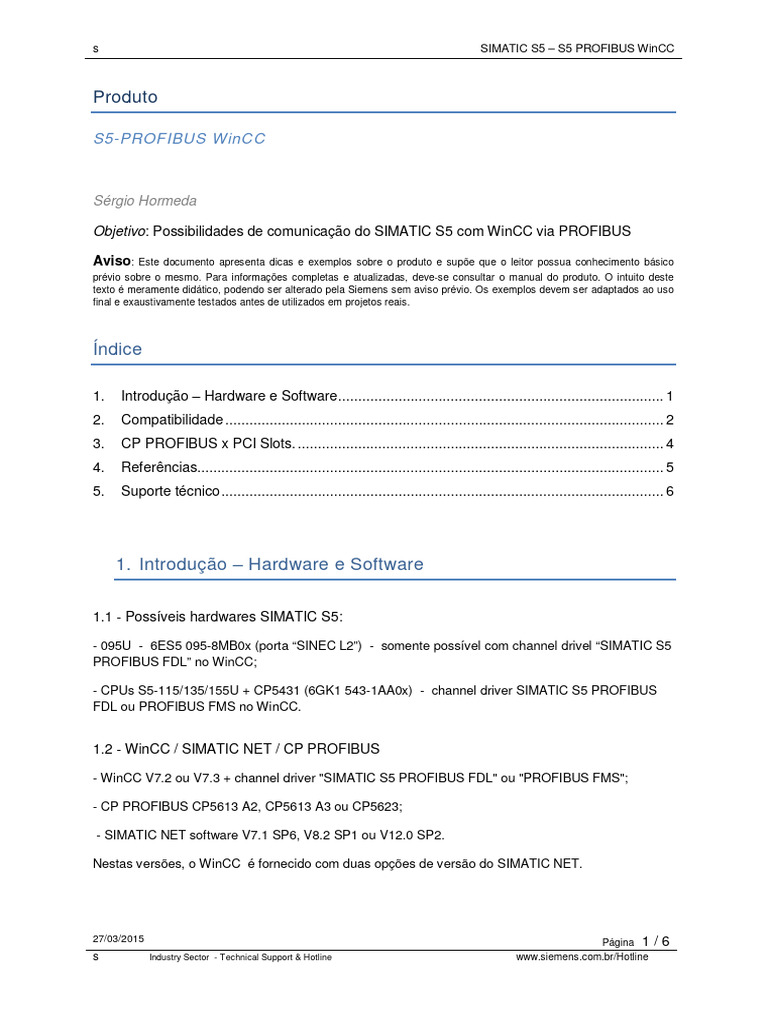

s SIMATIC S5 – S5 PROFIBUS WinCC

Produto

S5-PROFIBUS WinCC

Sérgio Hormeda

Objetivo: Possibilidades de comunicação do SIMATIC S5 com WinCC via PROFIBUS

Aviso: Este documento apresenta dicas e exemplos sobre o produto e supõe que o leitor possua conhecimento básico
prévio sobre o mesmo. Para informações completas e atualizadas, deve-se consultar o manual do produto. O intuito deste
texto é meramente didático, podendo ser alterado pela Siemens sem aviso prévio. Os exemplos devem ser adaptados ao uso
final e exaustivamente testados antes de utilizados em projetos reais.

Índice

1. Introdução – Hardware e Software................................................................................. 1

2. Compatibilidade ............................................................................................................. 2
3. CP PROFIBUS x PCI Slots. ........................................................................................... 4
4. Referências.................................................................................................................... 5
5. Suporte técnico .............................................................................................................. 6

1. Introdução – Hardware e Software

1.1 - Possíveis hardwares SIMATIC S5:

- 095U - 6ES5 095-8MB0x (porta “SINEC L2”) - somente possível com channel drivel “SIMATIC S5
PROFIBUS FDL” no WinCC;

- CPUs S5-115/135/155U + CP5431 (6GK1 543-1AA0x) - channel driver SIMATIC S5 PROFIBUS

FDL ou PROFIBUS FMS no WinCC.

1.2 - WinCC / SIMATIC NET / CP PROFIBUS

- WinCC V7.2 ou V7.3 + channel driver "SIMATIC S5 PROFIBUS FDL" ou "PROFIBUS FMS";

- CP PROFIBUS CP5613 A2, CP5613 A3 ou CP5623;

- SIMATIC NET software V7.1 SP6, V8.2 SP1 ou V12.0 SP2.

Nestas versões, o WinCC é fornecido com duas opções de versão do SIMATIC NET.

27/03/2015 Página 1 /6
s Industry Sector - Technical Support & Hotline www.siemens.com.br/Hotline
s SIMATIC S5 – S5 PROFIBUS WinCC

2. Compatibilidade

Abaixo a compatibilidade entre os componentes de Hardware e Software das opções citas

acima para as versões do WinCC.

WinCC V7.2

SIMATIC NET V7.1 (Edition 2008) SP6

- PROFIBUS - CP5613 A2 / CP5623

- SIMATIC S5 PROFIBUS FDL - DP-5613 / S7-5613

- PROFIBUS FMS - FMS-5613

WinCC (V7.2), SIMATIC NET (V7.1 SP6) e CP PROFIBUS (CP5613 A2) compatíveis no
sistema operacional

- Windows XP (32 Bit) SP2/SP3

- Windows Server 2008 Standard Edition (32-Bit) SP2

- Windows Server 2003 R2 Standard Edition (32-Bit) SP2

SIMATIC NET V8.2 SP1

- PROFIBUS - CP5613 A2 / CP5623

- SIMATIC S5 PROFIBUS FDL - HARDNET-PB DP / HARDNET-PB S7

- PROFIBUS FMS - Não mais suportado nesta versão do SIMATIC NET software

WinCC (V7.2), SIMATIC NET (V8.2 SP1) e CP PROFIBUS (CP5613 A2 / CP5623)

compatíveis no sistema operacional

- Windows 7 Enterprise (32-Bit) SP1

- Windows 7 Enterprise (64-Bit) SP1

- Windows 7 Professional (32-Bit) SP1

- Windows 7 Professional (64-Bit) SP1

- Windows 7 Ultimate (32-Bit) SP1

- Windows 7 Ultimate (64-Bit) SP1

- Windows Server 2008 R2 Enterprise Edition (64-Bit) SP1 (não há informação para CP5613 A2 e
CP5623 com "SP1")

- Windows Server 2008 R2 Standard Edition (64-Bit) SP1 (não há informação para CP5613 A2 e
CP5623 com "SP1")
27/03/2015 Página 2 /6
s Industry Sector - Technical Support & Hotline www.siemens.com.br/Hotline
s SIMATIC S5 – S5 PROFIBUS WinCC

WinCC V7.3

SIMATIC NET V7.1 (Edition 2008) SP6

- PROFIBUS - CP5613 A2 / CP5623

- SIMATIC S5 PROFIBUS FDL - DP-5613 / S7-5613

- PROFIBUS FMS - FMS-5613

WinCC (V7.3), SIMATIC NET (V7.1 SP6) e CP PROFIBUS (CP5613 A2 / CP5623)

compatíveis no sistema operacional

- Windows Server 2008 Standard Edition (32-Bit) SP2

SIMATIC NET V12.0 SP2

- PROFIBUS – CP5613 A2 / CP5613 A3 / CP5623

- SIMATIC S5 PROFIBUS FDL - HARDNET-PB DP / HARDNET-PB S7

- PROFIBUS FMS - Não mais suportado nesta versão do SIMATIC NET software

WinCC (V7.3), SIMATIC NET (V12.0 SP2) e CP PROFIBUS (CP5613 A2 / CP5613 A3 /

CP5623) compatíveis no sistema operacional

- Windows 7 Enterprise (32-Bit) SP1

- Windows 7 Enterprise (64-Bit) SP1

- Windows 7 Professional (32-Bit) SP1

- Windows 7 Professional (64-Bit) SP1

- Windows 7 Ultimate (32-Bit) SP1

- Windows 7 Ultimate (64-Bit) SP1

- Windows 8.1 Pro (32-Bit) (informação para CP5613 A2 / CP5613 A3 e CP5623 apenas com
"Windows 8" - em consulta para "Windows 8.1")

- Windows 8.1 Pro (64-Bit) (informação para CP5613 A2 / CP5613 A3 e CP5623 apenas com
"Windows 8" - em consulta para "Windows 8.1")

WinCC (V7.3), SIMATIC NET (V12.0 SP2) e CP PROFIBUS (CP5613 A2 / CP5623)

compatíveis no sistema operacional

- Windows Server 2008 R2 Standard Edition (64-Bit) SP1 (não há informação para CP5613
A2 e CP5623 com "SP1")

27/03/2015 Página 3 /6
s Industry Sector - Technical Support & Hotline www.siemens.com.br/Hotline
s SIMATIC S5 – S5 PROFIBUS WinCC

WinCC (V7.3), SIMATIC NET (V12.0 SP2) e CP PROFIBUS (CP5613 A2 / CP5613 A3 /

CP5623) compatíveis no sistema operacional

- Windows Server 2012 R2 Standard Edition (64-Bit) (não há informação para CP5613 A2 /
CP5613 A3 e CP5623 com "R2")

3. CP PROFIBUS x PCI Slots.

Além da compatibilidade devem-se observar as características do módulo "CP PROFIBUS"

em relação ao PCI slot suportado.

PCI SLOTs:

- CP 5613 A2 - PCI V2.1 32Bit / 33MHz, PCI V2.2 32 or 64Bit / 33 or 66MHz, PCI-X

- CP 5613 A3 - PCI (32 Bit), 3.3/5V, 33/66 MHz

- CP 5623 - PCI Express card (107 x 168) PCI Express x1

27/03/2015 Página 4 /6
s Industry Sector - Technical Support & Hotline www.siemens.com.br/Hotline
s SIMATIC S5 – S5 PROFIBUS WinCC

4. Referências

Compatibilidade SIMATIC NET CP PROFIBUS com Microsoft Windows.

Which SIMATIC NET PROFIBUS PC CP is compatible with which Microsoft Windows

operating system?

http://support.automation.siemens.com/BR/view/en/22611503

Manual de comunicação do WinCC com informações sobre a configuração dos “channels

drive” citados neste documento.

WinCC V7.2: Communication

http://support.automation.siemens.com/BR/view/en/73568736

WinCC V7.3: Communication

http://support.automation.siemens.com/BR/view/en/102691766

Nota:
Produtos da linha SIMATIC S5 e IHMs cujos modelos possuem códigos terminados com "5" (por
exemplo, OP25) já saíram de linha há muitos anos e em decorrência o suporte técnico atualmente é
prestado somente com o uso do Automation Card.

Informações sobre o Automation Card podem ser encontradas no link abaixo:

WWW.siemens.com.br/automationcard

Por favor, leve em conta esta informação quando necessitar de suporte técnico (em produtos
descontinuados) ocasião em que pode ser necessário o uso do Automation Card.

Produtos comercializados (por exemplo, WinCC, SIMATIC NET software, SIMATIC NET CP
PROFIBUS, etc.) não são mais testados com produtos descontinuados (por exemplo a família
SIMATIC S5) desta forma é recomendável realizar testes com a configuração proposta para
que não haja surpresas relacionadas a possíveis alterações/adaptações ou mesmo no
desenvolvimento do aplicativo ou até mesmo problemas relacionadas ao funcionamento
básico de comunicação da solução empregada uma vez que o suporte a família S5 seja
necessário o uso do Automation Card.
