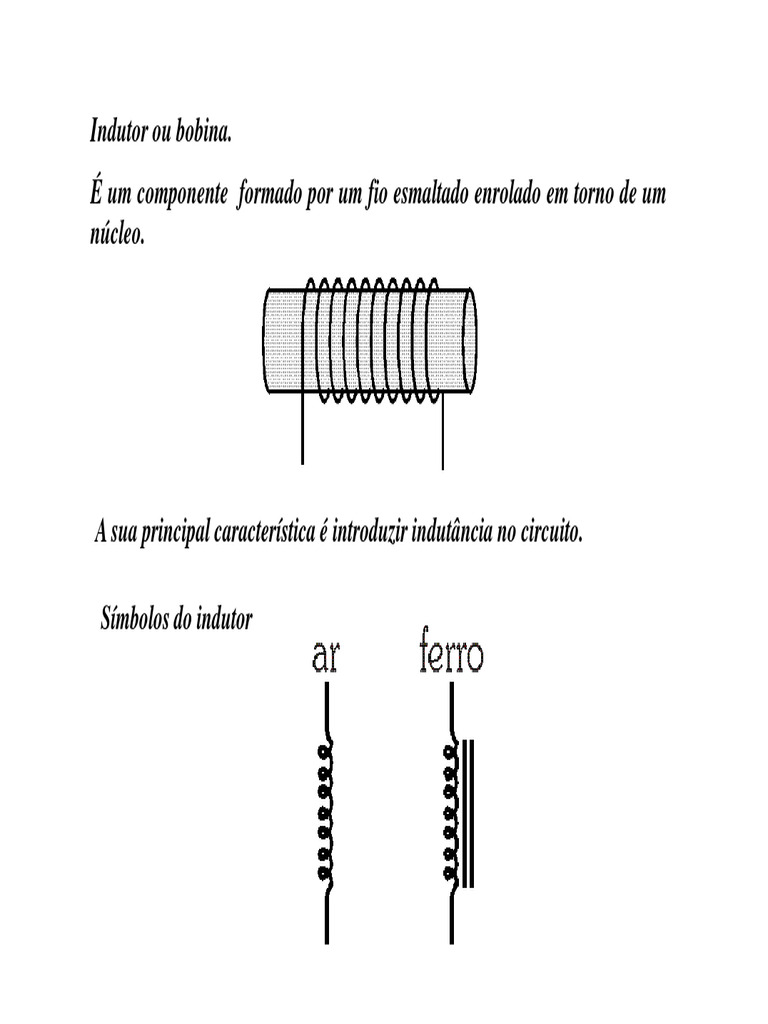

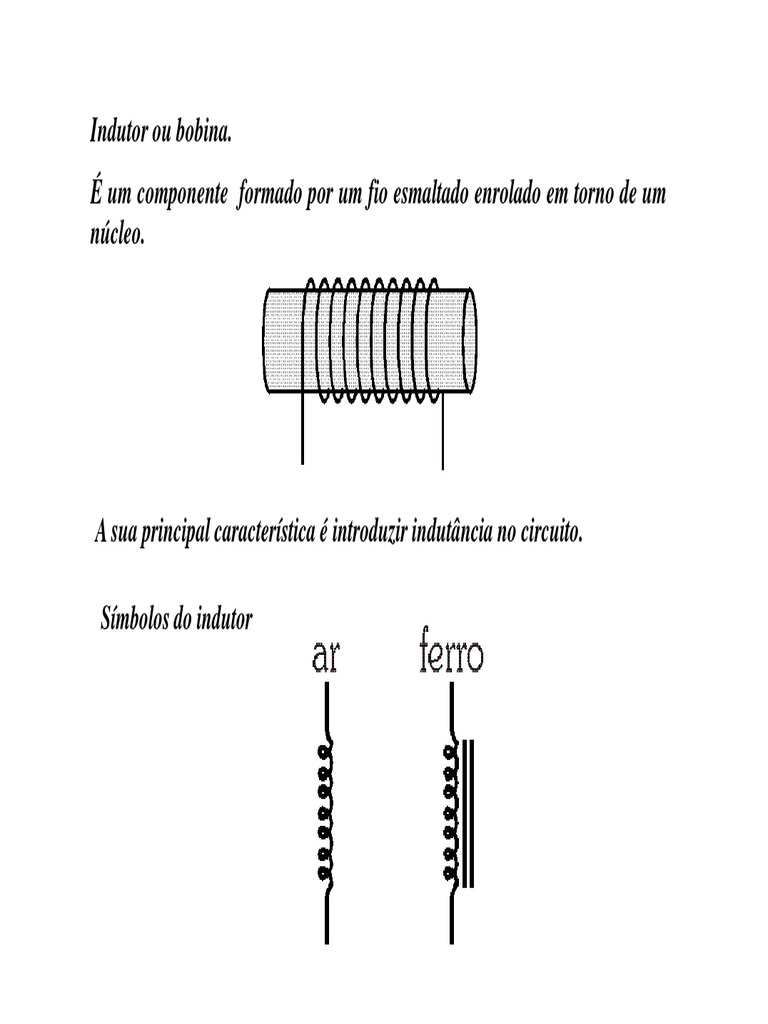

Indutor ou bobina.

É um componente formado por um fio esmaltado enrolado em torno de um

núcleo.

A sua principal característica é introduzir indutância no circuito.

Símbolos do indutor
 Indutância – é a propriedade de uma bobina se opor a qualquer variação de
corrente.
Unidade – *Henry (L)

A indutância de um indutor depende, basicamente, de suas dimensões físicas,

do número de espiras e do material empregado no núcleo.

Joseph Henry– físico e matemático - Americano

 Expressa em forma de equação é definida por:
µN A 2
L=
L – Indutância (H); l
N – número de espiras;
µ – permeabilidade do núcleo (T.m/A);
A – área da seção reta do núcleo (m²);
l – comprimento do núcleo (m).

A permeabilidade magnética do vácuo vale: µo=4.π.10-7 (T.m/A)

Para os demais materiais é dada em relação a permeabilidade do vácuo,
conforme tabela abaixo.
Núcleo Permeabilidade µ (T.m/A)
Ar µo
Materiais diversos µo
Ferro 10.µo a 8000. µo
Ferrite 10.µo a 5000 . µo
Fechando a chave em t = 0, surge uma iL crescente, criando um campo
magnético variável que induz nas espiras uma f.e.m. acompanhada de
uma corrente i’.
A oposição às variações de corrente no indutor é denominada de “Reatância
Indutiva (XL)” que, em corrente contínuas comporta-se da seguinte forma:

• Quando o indutor está desenergizado, a corrente iL= 0, isto é, a fonte o

enxerga como um circuito aberto (XL= ∞).

• Quando o indutor esta energizado, a corrente atinge o seu valor máximo I,

estabilizando-se. Não havendo mais variação da corrente, deixa de existir a
corrente induzida i’, de foma que a fonte enxerga o indutor como uma
resistência baixa (R do fio), praticamente um curto-circuito (XL= 0).

Equivalentes Práticos
 A indutância de um indutor também é uma medida da taxa de variação do
fluxo no seu interior com a corrente aplicada.

dφ
L=N
di
N – número de espiras;
Ф – fluxo magnético;
i – corrente.

A indutância de um indutor depende do ponto da curva de histerese em que ele

se encontra.
Se nesse ponto a curva for muito inclinada, uma pequena variação da corrente
provocará uma grande variação do fluxo e portanto uma indutância elevada.
Se operando próximo a saturação, a variação do fluxo será pequena, mesmo
para correntes elevadas, e portanto a indutância será pequena.
 Sabendo que:

dφ
e=N
dt
Substituindo N dФ/dt teremos:

dφ  dφ  di 
eL = N =N  
dt  di  dt 

di
* vL = L
dt
*Representa uma queda de tensão.
 Concluímos que:
A tensão induzida entre os terminais de um indutor é diretamente
proporcional a indutância L e a taxa de variação da corrente.
Se a corrente no indutor deixar de variar, a tensão induzida entre seus
terminais será zero.

No caso de circuitos de corrente contínua, após os efeitos transientes terem

cessado, di/dt = 0 a tensão induzida será dada por:

di
vL = L = L ( 0 ) = 0V
dt
Comercialmente, existem diversos tipos de indutores que podem ser divididos
em duas categorias: fixos e variáveis.
Os indutores variáveis possuem possuem um núcleo de material
ferromagnético cuja posição pode ser ajustada mecanicamente, fazendo
variar a permeabilidade e como conseqüência a indutância.

Especificação dos indutores

Valor nominal – Os valores comerciais de indutores são diversos, que
abrangem uma ampla faixa de indutâncias, desde alguns nanohenrys (nH)
até alguns Henrys (H).
São fabricados para aplicações específicas, como em circuitos de áudio,
radiofreqüência (RF) e circuitos de acionamento e controle.
Tolerância – Dependendo da tecnologia de fabricação e do material
empregado no núcleo, a tolerância dos indutores pode variar. Em geral, está
entre + 1% e 20%.
Resistência Ôhmica- é o valor da resistência do indutor, da ordem de
unidades a centenas de ohms para alimentação em C.C.
Tipo de indutor Características Aplicações
•Fixo; Usado em filtros de linha,
fontes chaveadas,
Radial •Núcleo de ferrite;
carregadores de bateria e
outros equipamentos
eletrônicos.
•Fixo; Usado em linhas de
transmissão para filtrar
Toroidal •Núcleo de ferrite;
transientes e reduzir
interferências e em muitos
eletrodomésticos.
•Fixo; Usado em uma grande
variedade de circuitos, como
Encapsulado •Núcleo de ferrite;
osciladores, filtros passa-
faixa e outros.

•Variável; Usado em osciladores e

circuitos de RF de
Blindado •Núcleo de ferrite;
transceptores e receptores de
rádio e TV.
Polaridade Magnética do Indutor
É necessário conhecer a polaridade magnética de um indutor quando ele se
encontra próximo a outro.
Dois indutores têm a mesma polaridade quando seus fluxos magnéticos têm
sentidos iguais, e polaridades contrárias quando os seus fluxos magnéticos
têm sentidos diferentes.

Num circuito, essa polaridade é representada por um ponto (•) sobre uma das
extremidades.
Associação de Indutores
Os indutores, como os resistores e capacitores, podem ser ligados em série
ou em paralelo.
Podemos obter valores maiores de indutância ligando indutores em série e
valores menores ligando indutores em paralelo.

Indutores em série

Sendo vs = v1 + v2 + v3 + ... + vn
 di
A substituição de v=L resulta em
dt
di di di di
LT = L1 + L2 + ... + Ln
dt dt dt dt

Na divisão de
di reduz a:

dt
LT = L1 + L2 + ... + Ln
Indutores em paralelo

dit
Sendo v = L e substituindo-se i = i + i + i
T t 1 2 3
dt
 di1 di2 di3 
v = LT (i1 + i2 + i3 ) = LT 
d
+ + 
dt  dt dt dt 
 di v
Cada derivada pode ser eliminada usando-se
= apropriada:
dt L

v v v v 
v = LT  + + + ... +  ⇒
 L1 L2 L3 Ln 

1 1 1 1 1
= + + ... + ⇒ LT =
LT L1 L2 Ln 1 1 1
+ + ... +
L1 L2 Ln
Lembrando que: “O tempo de energização de um indutor alimentado
diretamente por uma fonte de tensão não é instantâneo”.
Ligando-se um resistor em série, podemos retardar este tempo fazendo com
que a corrente cresça mais lentamente.

A constante de tempo τ é dada por: τ =

L
R
Energização do Indutor

Pela Lei de Kirchhoff vL (t ) + vr (t ) = E

vr (t)
A corrente do circuito i( t ) =
R
Considerando que i(t) cresce exponencialmente desde zero até o valor de I;
−t
 
i (t ) = I .1 − e τ 

 
Que a tensão no resistor acompanha a corrente;
−t
 
vr (t ) = E.1 − e τ 

 
Lembrando que: E = v L + vr ⇒ v L = E − vr
−t
Temos: vL (t ) = E.e τ
Desenergização do Indutor
Considerando que i(t) decresce exponencialmente desde o valor de I até zero;

−t
i (t ) = I .e τ
Que a tensão no resistor acompanha a corrente;

−t
vr (t ) = E.e τ

−t
Temos: vL (t ) = − E.e τ
Perigo!
A abertura da chave num circuito com indutor energizado pode
gerar uma tensão induzida e’ muito alta, suficiente para
produzir um arco voltaico !
 COMPARAÇÃO ENTRE O COMPORTAMENTO DO CAPACITOR E DO INDUTOR

Comportamento Capacitor Indutor

Energia armazena energia eletrostática armazena energia magnética
(campo elétrico) (campo magnético)

Atraso provoca atraso na tensão provoca atraso na corrente

Reatância baixa reatância para variações alta reatância para variações

bruscas de tensão ou de corrente bruscas de tensão ou de corrente

Constante de ampla faixa de valores baixos valores

tempo
Relé Eletromecânico

Símbolos
Relés Comerciais
