Legenda:

01. Sapata de fundação em betão armado

02. Lintel de fundação em betão armado
03. Viga em betão armado
04. Terreno compactado

17 14 24 19 25 17
05. Camada drenante com brita e 15cm de espessura
06. Enrocamento armado com malha eletrosoldada e 0,15m de espessura
07. Betonilha de betão celular com 15cm de espessura
08. Camada de assentamento com 5cm de espessura (do tipo SECILTEK
betonilha de regularização do tipo PLAN FORCE com espessura média de
45 mm seguida de camada de regularização com argamassa autonivelante

31 30
PLAN LEVEL 315 com espessura média de 5 mm)
09. Revestimento do pavimento de acordo com a divisão
10. Inclinação de 1% e rebaixo na zona de duche
11. Viga pré-fabricada de perfil "I16"
12. Viga pré-fabricada de perfil "I20"
13. Ripa pré-fabricada de perfil "R6"
14. Laje aligeirada com vigotas pré-esforçadas
15. Parede exterior em blocos térmicos
16. Parede interior rebocada com tijolo cerâmico furado de 11
17. Parede exterior dupla com 0,40m de espessura
18. Isolamento térmico XPS com 6cm de espessura

35
19. Isolamento térmico com lã de rocha com 5cm de espessura
20. Impermeabilização com emulsão
21. Impermeabilização com membrana (filme de polietileno)
22. Geotêxtil

36
23. Telha cerâmica do tipo “LUSA” da série “F3+” e telhas de ventilação
24. Caixa de ar

0,45
25. Teto falso suspenso em placas simples de gesso cartonado

03 13 12 18 14 24 19 25 Ve.10 28 12 26 19 24 14 18 27 13 03 23
26. Teto falso suspenso em placas simples de gesso cartonado
hidrófugo
27. Teto falso suspenso em placas perfuradas em fibra mineral com

Se.02
600x600x15mm
28. Revestimento de parede de acordo com a divisão
29. Caleira de fundo em 1/2 cana para recolha de condensação
30. Abertura para ventilação de ∅90mm
31. Grelha de PVC para ventilação 0,20x0,20m
32. Caleira industrial em alumínio para recolha de águas pluviais
33. Tubo de queda de alumínio, com 100x75mm de secção, para águas
pluviais
34. Soleiras de pedra calcária com 3cm de espessura
35. Caixa de estorescom isolamento térmico e estores de alumínio com
corte térmico
36. Caixilharia de alumínio com corte térmico
37. Laje maciça em betão armado
38. Argamassa incombustível de absorção acústica do tipo
FARBOCOUSTIC
39. Reboco exterior do tipo "ISODUR" da Secil ou equivalente, com 4cm
40. Conduta de AVAC - Extração
41. Conduta de AVAC - Insuflação

2,25
42. Dupla placa de gesso cartonado, incluindo estrutura metálica
galvanizada, fixações, perfis de remate e barramento

1,65
∅0,35 ∅0,25
365,95 365,95
23 ∅0,10
∅0,10
0,45
32
0,30

i=2%
35 i=2%

33
Vi.01
0,20

36

3,00
0,70

Par.09
34 Tr.02
Ac.11
39
1,10

Ac.12
15
362,46 362,48 Mob.08 362,46
09

inovARCUS, lda.
Arquitectura
Engenharia

04 01 02 09 08 07 06 18 21 05 22 04 16 10 16 15 09
Higiene e Segurança no Trabalho
Direcção e Fiscalização de Obra
Rua Dr. Carlos Vaz de Faria e Almeida, 31-1.º dt.º, Ourém ● tel.\fax: + 351 249 543 091 ● www.inovarcus.pt

REQUERENTE
CRIF - Centro de Reabilitação e Integração de Fátima

PROJECTO

PORMENOR Ampliação e alteração de um edifício

Rua das Pedreiras n.º 470, Moimento - Fátima, Ourém

CORTE EE` FASE

Projecto de Execução

DESENHOS

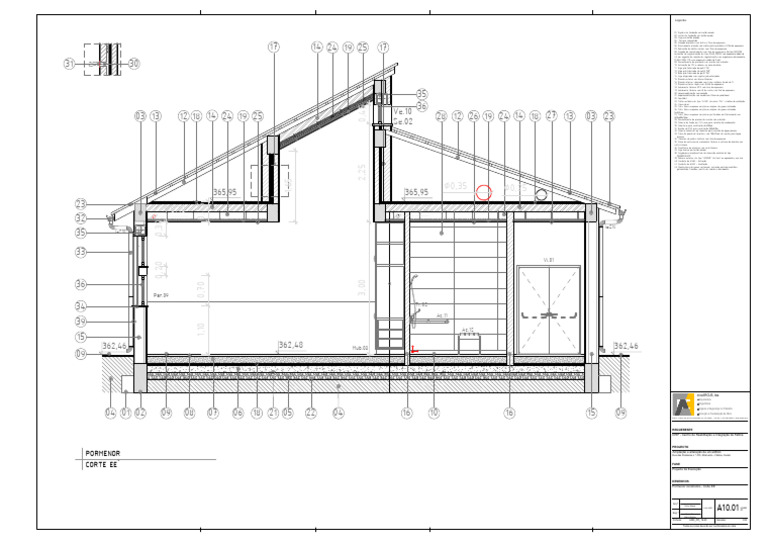

Pormenor construtivo - Corte EE`

Arq.ª

A10.01
Sónia Gaspar
Julho 2022 revisão
00
Eng.º
Pedro Dias
Márcia Simões

Ficheiro: ARQ_PD_19-20 Escalas: 1/20

Todas as cotas deverão ser confirmadas em obra
