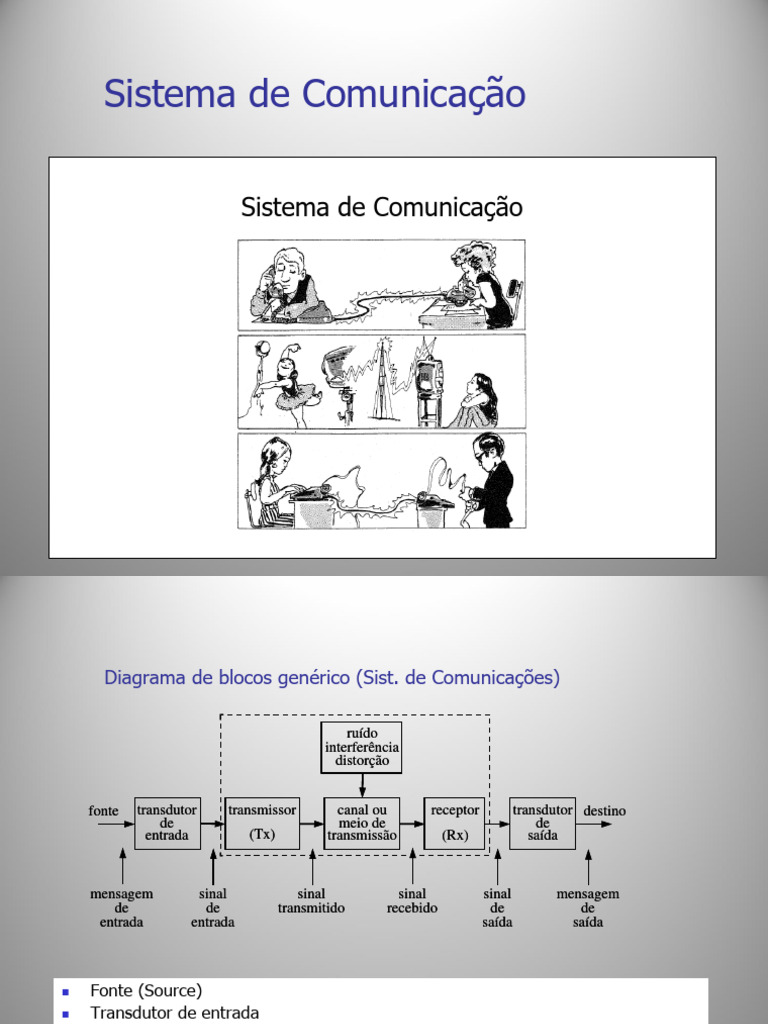

Sistema de Comunicação

Sistema de Comunicação
 Diagrama de blocos genérico (Sist. de Comunicações)

ruído
interferência
distorção

fonte transdutor transmissor canal ou receptor transdutor destino

de meio de de
entrada (Tx) transmissão (Rx) saída

mensagem sinal sinal sinal sinal mensagem

de de transmitido recebido de de
entrada entrada saída saída

 Fonte (Source)
 Transdutor de entrada
 Transmissor (Tx)
 Canal ou meio de transmissão (ruído, interferência, distorção e atenuação)
 Receptor (Rx)
 Transdutor de saída
 Tipos de Sinais

 Analógico: Os sinais analógicos, podem

assumir infinitos valores de amplitude
daqueles permitidos pelo meio de
transmissão.
 Digital: Os sinais digitais que representam
informações, assumem valores de amplitude
pré-determinados no tempo.
Tipos de Sinais
Sinal Digital

Sinal Analógico
Imunidade ao ruído (Sinal Digital)
 Conversão Analógico/Digital (A/D)

Muitas vezes, os sinais a serem transmitidos são

analógicos e para transmissão digital é necessário que
eles sejam convertidos em sinais digitais antes de sua
transmissão.
 Parâmetros e relações
 Largura de Banda B x S:
(Bandwith)
B S SNR
 Potência de transmissão
B S SNR
(Signal Power)
C  B log2 (1  SNR) bits/s
 Relação Sinal/Ruído (taxa de transmissão – Equação de Shannon)
(SNR “Signal-to-noise-ratio”)
Supondo que o sistema não tenha
ruído: C   Sistema
inexistente .
 Taxa de transmissão (bps)
 Modulação
Modulação: alteração sistemática de alguma característica de um sinal denominado portadora
(sinal de alta frequência), em função de um segundo sinal denominado modulante (informação)
também conhecido como sinal banda base (Baseband).
 Objetivo: conduzir a informação através de um sinal modulado cujas propriedades sejam
apropriadas ao canal de comunicação em consideração.
 Tipos: a modulação pode ser analógica ou digital. Em PC1 analisaremos apenas modulações

analógicas como:
a) Portadora: Senoidal
Sinal Modulante: analógico
a.1) Modulação em Amplitude (AM) : AM/DSB, AM/DSB-SC, SSB, VSB
a.2) Modulação Angular : FM (Frequency Modulation), PM(Phase Modulation)
 Vantagens:
 Faciliar a irradiação
 Transmissão Simultânea (designação de freqüência – melhor utilização do espectro de frequências)
 Effectting the Exchange Of SNR with B - Redução de ruído e interferências
 Multiplexação
 Para superar problemas de engenharia

A.B. Carlson: “Modulação é a alteração sistemática de uma onda portadora de acordo com a mensagem a ser transmitida (sinal modulante) e pode
também, incluir uma codificação”.

M. Schwartz: “O processamento do sinal para uma transmissão mais eficiente denomina-se modulação”.

A. T. Gomes: “Modulação é um processo que consiste em se alterar uma característica da onda portadora (sinal de alta freqüência) proporcionalmente ao
sinal modulante (informação a ser transmitida).
Frequência x Comprimento de onda

f (Hz) (m) V velocidade 3 108

   X
30 107 f freqüência f
300 106
3x103 105
3x104 104
3x105 103
3x106 102
3x107 101
3x108 1
3x109 0,1
3x1010 0,01
Denominação das Faixas de Frequências
Modulação - Exemplos
Receptor Super-heterodino
