Fundamentos de Telecomunicações Digitais

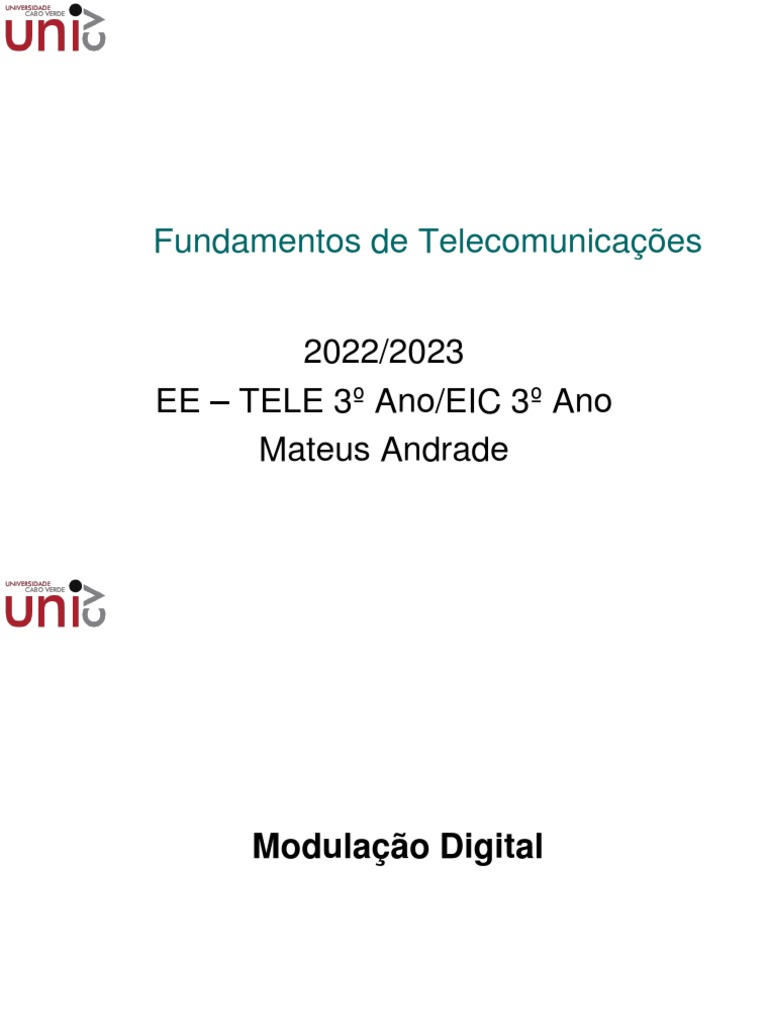

Fundamentos de Telecomunicações
2022/2023
EE – TELE 3º Ano/EIC 3º Ano
Mateus Andrade
Modulação Digital
Modulação Analógica (Rev)
• Modulação de onda contínua (CW – continuous wave):

• uma senóide xc(t), é transmitida, onde um de seus parâmetros
(amplitude, fase ou frequência) é variado de acordo com a
mensagem analógica (modulação analógica) ou digital (modulação
digital) a ser transmitida.

Modulação (cont.)
• Exemplo: Modulações analógicas:
Modulação (cont.)
• Modulação de pulsos:
• a portadora é geralmente uma forma de onda composta de pulsos
retangulares, onde um parâmetro, como largura ou amplitude do
pulso, é mudado de acordo com a mensagem digital a ser
transmitida.
Modulação (cont.)
• Conversão analógico para digital

• Amostragem (sampling)
• Regra de Nyquist –> fs >= 2f (para evitar a perda de informação)
• Quantização
• codificação
Modulação (cont.)
• Exemplo: Modulações digitais:
Modulação (cont.)
• Exemplo: Modulações de pulso:
Modulação - Digital
• Sistemas de comunicação por rádio digital e os modems, utilizam

também a modulação para modificar o espectro do sinal a ser
transmitido.
• Neste caso, o sinal modulante é um sinal digital que pode estar na

forma unipolar ou binária, ou pode ter sido modificado por algumas das
técnicas de codificação digital
• No caso do rádio digital, o principal objetivo da modulação é viabilizar

a transmissão via onda eletromagnética com antenas de pequeno
tamanho.
• A modulação digital apresenta como vantagem sobre a modulação

analógica:
• Maior qualidade na transmissão da informação.
• Maior facilidade de integração e produção.
• Menor manutenção (não precisa de reajuste de frequências).
• Existem diferentes tipos de modulação digital:
• ASK - Modulação de Amplitude
• FSK - Modulação de frequência
• PSK - Modulação de Fase
• DPSK – Modulação de Fase Diferencial
• QAM – Modulação em Amplitude e Fase
• Alguns aspectos muito importantes na transmissão digital.
• Taxa de Modulação - é um valor que indica quantas variações de
símbolo (sinal elétrico) ocorrem na unidade de tempo segundo.
• A unidade que é utilizada é o BAUD.
onde é a duração do menor símbolo transmitido
• Taxa de transmissão - é um valor que indica quantos unidades de

informação (bits) ocorrem na unidade de tempo segundo.
• A unidade que é utilizada é o bit por segundo (bps).
• A relação entre a taxa de transmissão e a taxa de modulação
corresponde ao número de bits (N) associado a cada símbolo.
• A interpretação dessas taxas é que, dependendo da técnica de
modulação utilizada, temos a transmissão de símbolos que podem
representar 1, 2, ... N bits.
• Assim para 4 símbolos (S1 -> 00, S2 -> 01, S3 -> 10 e S4 -> 11) teremos
a cada símbolo transmitido à transmissão de dois bits, ou seja, a
taxa de transmissão é o dobro da taxa de modulação.
• Mas e o que é este símbolo?

• O símbolo corresponde a algumas variações das características do
sinal da portadora, como:
• frequência (FSK),
• amplitude (ASK),
• fase (PSK),
• diferença de fase (DPSK),
• e também a combinação destes.
• Exercício:
• Em um sistema que utiliza símbolos com duração de 5 ms e tem associado
a cada símbolo 3 bits, determine o número de símbolos utilizados, a taxa de
modulação e a taxa de transmissão.
Largura de Banda de um Sinal Digital
• Para ilustrar os processos de modulação utilizaremos os seguintes sinais e
notações matemáticas:
• sinal da portadora (carrier):
• sinal de informação UNIPOLAR:

Largura de Banda de um Sinal Digital(cont.)
• sinal de informação POLAR
• Modulação ASK:
• O modulador (demodulador) ASK é basicamente um modulador
(demodulador) AM onde a frequência modulante é um sinal digital
Unipolar.
• Desta forma o sinal ASK consiste em um chaveamento da

portadora, existindo:
• portadora quando o sinal digital está em 1 e
• sem portadora quando em 0.
• Modulação ASK
• Modulação ASK
• Para determinarmos o sinal ASK e seu espectro procedemos da
seguinte forma. Multiplicamos a portadora pela modulante digital :
• Modulação ASK
• Usamos a identidade trigonométrica:
• e teremos como resultado a composição de frequências do sinal ASK:

• Modulação ASK
• Exemplo
• Modulação ASK
• Exemplo
• Modulação FSK
• O modulador (demodulador) FSK é basicamente um modulador

(demodulador) FM onde a frequência modulante é um sinal digital
Unipolar.
• Isto corresponde ao envio de duas portadoras conforme a

informação digital seja 1 ou 0.
• Modulação FSK
• O resultado da soma de dois moduladores ASK com frequência da

portadora diferente e
• Onde o sinal modulante de um modulador é o complemento do outro.

• Modulação FSK
• Determinação do espectro de frequência do sinal FSK:
onde e’(t) = 1- ed(t)

• Modulação FSK
• Composição das frequencias FSK aplicado a identidade
trigonométrica
• Modulação FSK
• Função da modulação ser sobre a frequência, o sinal FSK é mais
robusto quanto a erros,
• ocupa uma lagura de banda maior do que o ASK
• Modulação PSK
• Visando manter a mesma largura de banda que o sinal ASK, mas

tornando a transmissão mais robusta, foi desenvolvida a
modulação PSK, onde a modulação é feita na fase.
• Neste sinal, basicamente, existe uma portadora que é transmitida

sempre, sendo apenas a sua fase alterada.
• No caso do sinal 2PSK (binário) são utilizadas apenas as fases 0º e

180º.
• Modulação PSK
• Pode ser também entendida a partir da modulação ASK:
• substituindo a modulante digital unipolar por uma polar,
• fazendo com que a cada bit “um” seja enviada a portadora e a cada bit
“zero” seja enviado a portadora com o sinal trocado (defasada de 180º):
• Modulação PSK
• Usando a identidade trigonométrica
• Temos
• Modulação PSK
• O sinal PSK é no entanto mais robusto que o ASK, em função da
modulação ser sobre a fase do sinal.
• Modulações multinível PSK e ASK.
• Combinado o ASK e o PSK, produz-se modulações nas quais os

símbolos podem:
• representar mais do que 1 bit

• resultando em uma maior taxa de transmissão
• para a mesma largura de banda.
• Para representar as diferentes modulações é comum utilizar o

diagrama de fase ou constelação do modulador.
• Este diagrama representa as fases a amplitudes dos símbolos, sendo

no eixo horizontal denominado de “em fase” e o eixo vertical de “em
quadratura”.
• Exemplo de algumas constelações de moduladores básicos e
multinível.
• Conclusões
• Vimos que nos sinais ASK e PSK cada bit é representado por um símbolo.
• No sinal QPSK cada símbolo representa 2 bits, e no sinal 16-QAM cada
símbolo representa 4 bits.
• Este artifício permite a transmissão de uma maior taxa de

transmissão com a mesma taxa de modulação.
• Expressões de probabilidade de erro de símbolo para várias
modulações digitais:
Probabilidade de erro num receptor PCM:
Gráfico de Pe versus Eb/N0:
• Note que:
1. As taxas de erro para todos os sistemas caem monotonamente com o
aumento de Eb/N0.
2. Para qualquer valor de Eb/N0, PSK coerente produz uma menor taxa de
erro que qualquer outro sistema.
3. PSK e DPSK coerente necessitam de 3 dB a menos de Eb/N0 que seus

equivalentes FSK coerente e FSK não-coerente, para trabalhar na mesma
taxa de erro.
• Note que:
4. Para altos valores de Eb/N0, receptores não-coerentes (FSK não-coerente e
DPSK) possuem desempenho quase tão bom (perda de ~ 1 dB) quanto seus
equivalentes coerentes (FSK coerente e PSK), na mesma taxa de bit e mesma
energia de sinal por bit.
5. Sistemas QPSK transmitem, em uma dada largura de faixa, duas vezes mais
bits de informação que um sistema PSK coerente binário.
Para altos valores de Eb/N0, as taxas de erro de ambos sistemas são muito
próximas. Entretanto, QPSK é mais complexo
• Compromissos na Transmissão de Dados M-ário
• Teorema da capacidade de canal de Shannon:
• Em um canal de comunicações limitado em faixa, que é perturbado por
ruído gaussiano branco e aditivo (AWGN) e que está sujeito a uma
limitação de potência, a capacidade de canal C é definida por:
• B = largura de faixa do canal [Hz]

• SNR = razão sinal/ruído recebido
• A capacidade de canal define um limite superior para a taxa de transmissão
na qual a informação pode ser transmitida pelo canal sem erro.
• Seja:
• N0/2 = densidade espectral de potência bilateral do ruído
• Tb = duração de um bit em segundos
• Rb = 1/Tb = taxa de bit
• Potência média do sinal recebido = P = Eb/Tb = EbRb
• Na largura de faixa B, a potência média de ruído = N0B.
• Então, a razão sinal-ruído recebida é dada por:
• Eb/N0 é razão energia de sinal por bit pela potência média de ruído por
unidade de largura de faixa e Rb/B é a eficiência de faixa.
• Como C define um limite superior para a taxa de bit, ou seja, Rb ≤ C,
portanto:
ou de forma equivalente,
• Note que para uma dada eficiência de faixa Rb/B, a razão energia de sinal
recebida por bit pela densidade espectral de potência de ruído deve
satisfazer a relação acima para se ter transmissão de informação pelo canal
livre de erro.
• Se B → ∞, então Rb/B → 0 e Eb/N0 → loge2 = 0.693 (– 1,6 dB) Limite de
Shannon
• Exemplo: Largura de faixa do canal B = 3 kHz e S/N = 1000 (30 dB) para ter uma
taxa de erro de bit (BER – Bit Error Rate) aceitável.
•
• Taxa máxima de transmissão de dados:
C = 3000 log2(1+1000) = 30.000 bit/s
• Acima desta taxa C, os erros não podem ser controlados


• Gráfico Rb/B versus Eb/N0 [dB] para FSK M-ários parametrizado em Pe =
10^–5:
• Compromissos na utilização de sinalização M-ária:

a) Para PSK M-ário, quando o número M de fases aumenta, a eficiência de
faixa melhora, mas às custas de um aumento na energia de sinal por bit (para
M > 4).
b) Para FSK M-ário, quando o número M de frequências aumenta, a energia de

sinal por bit diminui, mas às custas de uma redução na eficiência de faixa
(para M > 4).
fim….

Fundamentos de Telecomunicações Digitais

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Fundamentos de Telecomunicações Digitais

Enviado por

Direitos autorais:

Formatos disponíveis

Fundamentos de Telecomunicações

• Modulação de onda contínua (CW – continuous wave):

digital) a ser transmitida.

• Conversão analógico para digital

• Sistemas de comunicação por rádio digital e os modems, utilizam

• Neste caso, o sinal modulante é um sinal digital que pode estar na

• No caso do rádio digital, o principal objetivo da modulação é viabilizar

• A modulação digital apresenta como vantagem sobre a modulação

onde é a duração do menor símbolo transmitido

• Taxa de transmissão - é um valor que indica quantos unidades de

• Mas e o que é este símbolo?

• sinal de informação UNIPOLAR:

• Desta forma o sinal ASK consiste em um chaveamento da

• e teremos como resultado a composição de frequências do sinal ASK:

• O modulador (demodulador) FSK é basicamente um modulador

• Isto corresponde ao envio de duas portadoras conforme a

• O resultado da soma de dois moduladores ASK com frequência da

• Onde o sinal modulante de um modulador é o complemento do outro.

onde e’(t) = 1- ed(t)

• Visando manter a mesma largura de banda que o sinal ASK, mas

• Neste sinal, basicamente, existe uma portadora que é transmitida

• No caso do sinal 2PSK (binário) são utilizadas apenas as fases 0º e

• substituindo a modulante digital unipolar por uma polar,

• Modulações multinível PSK e ASK.

• Combinado o ASK e o PSK, produz-se modulações nas quais os

• representar mais do que 1 bit

• Modulações multinível PSK e ASK.

• Para representar as diferentes modulações é comum utilizar o

• Este diagrama representa as fases a amplitudes dos símbolos, sendo

• Este artifício permite a transmissão de uma maior taxa de

3. PSK e DPSK coerente necessitam de 3 dB a menos de Eb/N0 que seus

• B = largura de faixa do canal [Hz]

C = 3000 log2(1+1000) = 30.000 bit/s

• Acima desta taxa C, os erros não podem ser controlados

• Compromissos na Transmissão de Dados M-ário

• Compromissos na utilização de sinalização M-ária:

b) Para FSK M-ário, quando o número M de frequências aumenta, a energia de

Você também pode gostar
