Objetivos Gerais
Configurar roscas;
Configurar caixas e furos passantes para parafusos.
Para configurar roscas, caixas e furos passantes para parafusos use o procedimento
seguinte:

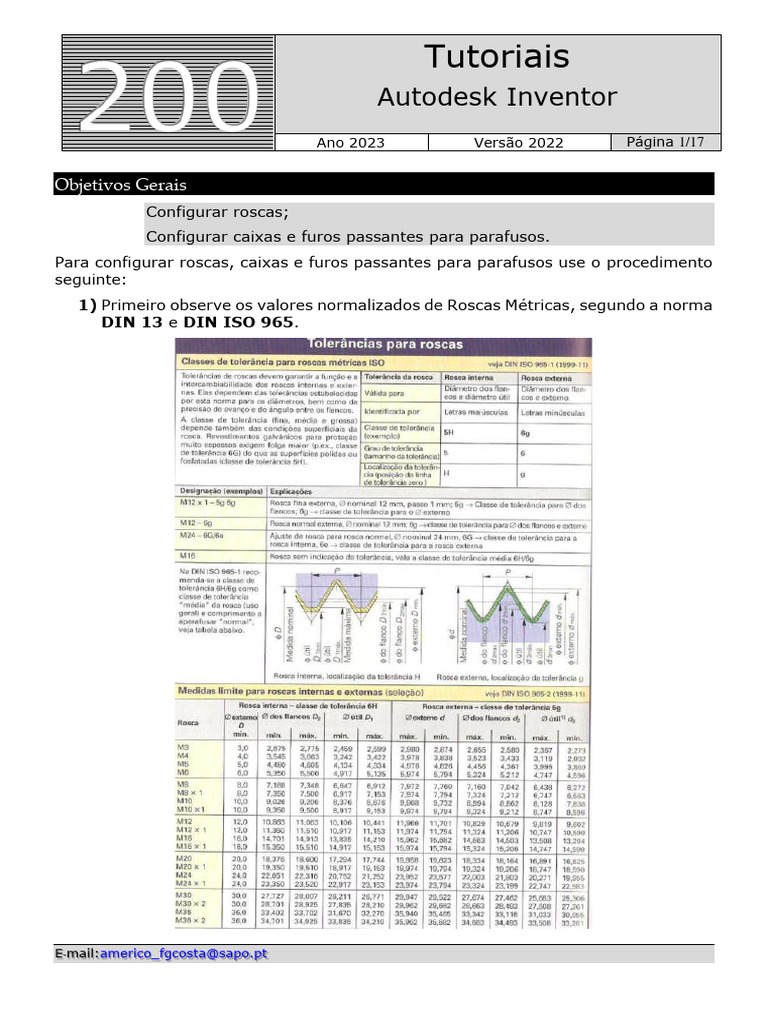

1) Primeiro observe os valores normalizados de Roscas Métricas, segundo a norma
DIN 13 e DIN ISO 965.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 2/17

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 3/17

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 4/17

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 5/17

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 6/17

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 7/17

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 8/17

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 9/17

2) Pesquise o e abra o ficheiro Thread.xls.

3) Arraste a folha ISO Metric profile para a primeira posição da Lista e em Sort
Order - 3 defina a nova posição da lisa Sort Order - 1.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 10/17

4) Vamos agora à folha ANSI Unified Screw Threads e vamos colocar em Sort
Order – 1, Sort Order – 2.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 11/17

5) Vamos agora à folha ANSI Metric M Profile e vamos colocar em Sort Order
– 2, Sort Order – 3.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 12/17

6) Volte à folha ISO Metric profile e procure o a Rosca M10, passo de 1.5,
qualidade 6g.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 13/17

7) Em Thread Designation defina somente M10.

8) Em Custom Thread Designation defina M10 (Passo 1.4 Macho M10).

9) Em Minor Dia em Min defina 8.5 (Porque a broca com que furamos tem
diâmetro 8.5 mm).

10) Grave o ficheiro de Excel.

11) Reinicie o Autodesk Inventor
12) Execute a modelação do seguinte componente.
13) Numa nova Part, defina o Sketch seguinte.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 14/17

14) Faça clique em Extrude e defina uma espessura de 10 mm para o

perfil anterior.

15) Na faça indicada, defina o sketch seguinte, um ponto no centro da

face.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 15/17

16) Faça clique Hole e defina um furo roscado M10. Verifique as

alterações produzidas na janela da feature Hole. Posição na lista da tabela
ISO Metric profile (agora em primeiro e a designação da Rosca M10).

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 16/17

17) Em modo Drawing defina uma vista da peça e verifique a designação do

furo roscado e o Diâmetro do furo passante gerado para Laser (DXF).

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2023 Versão 2022 Página 17/17

18) Pesquise o ficheiro clearance.xls.

19) Coloque a folha ISO em primeiro lugar e defina como furo passante e caixa
para um parafuso CHC M10 ISO 4762 M10 os valores seguintes.

20) Reinicie o Autodesk Inventor e teste a alteração.
