Tutoriais: Solidworks

17
Tutoriais
SolidWorks
Ano 2009 Versão 2009 Página 1/30

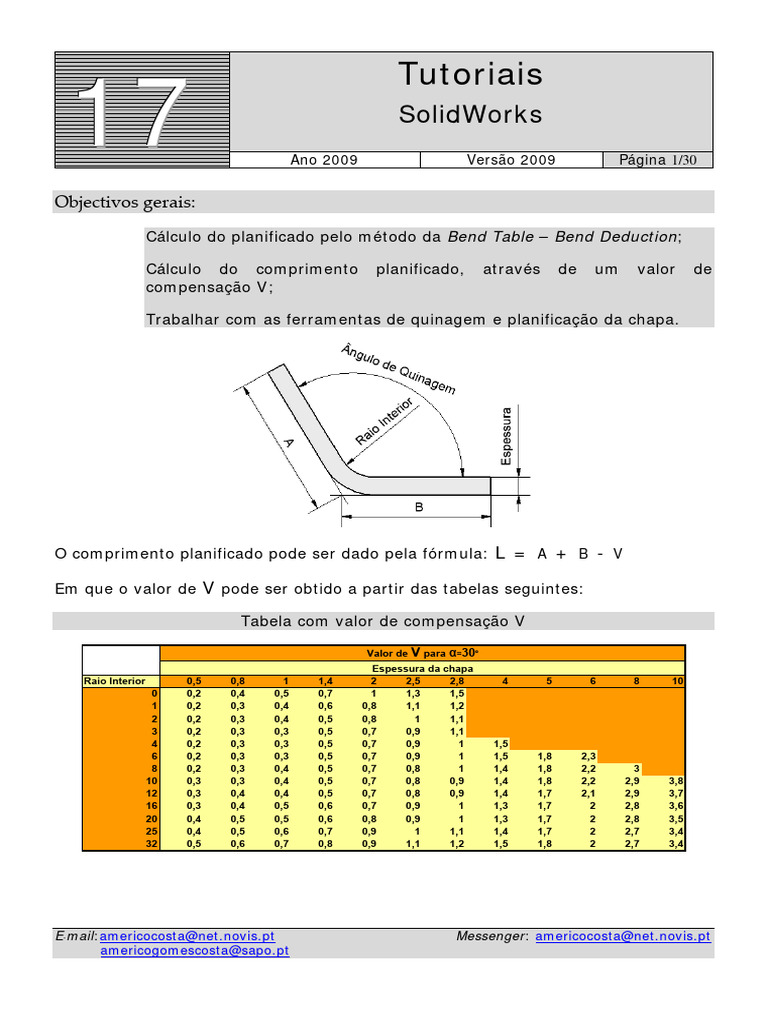

Objectivos gerais:
Cálculo do planificado pelo método da Bend Table – Bend Deduction;
Cálculo do comprimento planificado, através de um valor de

compensação V;
Trabalhar com as ferramentas de quinagem e planificação da chapa.
O comprimento planificado pode ser dado pela fórmula: L = A + B - V
Em que o valor de V pode ser obtido a partir das tabelas seguintes:
Tabela com valor de compensação V
Valor de V para α=30°

Espessura da chapa
Raio Interior 0,5 0,8 1 1,4 2 2,5 2,8 4 5 6 8 10
0 0,2 0,4 0,5 0,7 1 1,3 1,5
1 0,2 0,3 0,4 0,6 0,8 1,1 1,2
2 0,2 0,3 0,4 0,5 0,8 1 1,1
3 0,2 0,3 0,3 0,5 0,7 0,9 1,1
4 0,2 0,3 0,3 0,5 0,7 0,9 1 1,5
6 0,2 0,3 0,3 0,5 0,7 0,9 1 1,5 1,8 2,3
8 0,2 0,3 0,4 0,5 0,7 0,8 1 1,4 1,8 2,2 3
10 0,3 0,3 0,4 0,5 0,7 0,8 0,9 1,4 1,8 2,2 2,9 3,8
12 0,3 0,4 0,4 0,5 0,7 0,8 0,9 1,4 1,7 2,1 2,9 3,7
16 0,3 0,4 0,5 0,6 0,7 0,9 1 1,3 1,7 2 2,8 3,6
20 0,4 0,5 0,5 0,6 0,8 0,9 1 1,3 1,7 2 2,8 3,5
25 0,4 0,5 0,6 0,7 0,9 1 1,1 1,4 1,7 2 2,7 3,4
32 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,5 1,8 2 2,7 3,4
E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
17
Tutoriais
SolidWorks

Espessura da chapa
Raio Interior 0,5 0,8 1 1,4 2 2,5 2,8 4 5 6 8 10
0 0,4 0,6 0,8 1,1 1,6 2 2,3
1 0,3 0,5 0,6 0,9 1,3 1,7 1,9
2 0,3 0,5 0,6 0,9 1,2 1,6 1,8
3 0,3 0,5 0,6 0,9 1,2 1,5 1,7
4 0,4 0,5 0,6 0,9 1,2 1,5 1,7 2,5
6 0,5 0,6 0,7 0,9 1,2 1,5 1,7 2,4 3 3,7
8 0,6 0,7 0,8 1 1,2 1,5 1,7 2,4 3 3,6 4,9
10 0,6 0,8 0,9 1 1,3 1,6 1,7 2,4 3 3,6 4,9 6,2
12 0,7 0,9 1 1,1 1,4 1,6 1,8 2,4 3 3,6 4,8 6
16 0,9 1 1,1 1,3 1,5 1,8 1,9 2,5 3 3,6 4,8 6
20 1,1 1,2 1,3 1,5 1,7 1,9 2,1 2,6 3,1 3,7 4,8 6
25 1,3 1,4 1,5 1,7 1,9 2,2 2,3 2,8 3,2 3,8 4,9 6
32 1,6 1,7 1,8 2 2,2 2,5 2,6 3,1 3,5 4 5 6,1

Espessura da chapa
Raio Interior 0,5 0,8 1 1,4 2 2,5 2,8 4 5 6 8 10
0 0,6 0,9 1,1 1,6 2,3 2,8 3,2
1 0,5 0,7 0,9 1,3 1,9 2,4 2,7
2 0,5 0,8 1 1,3 1,9 2,3 2,6
3 0,6 0,9 1 1,3 1,9 2,3 2,6
4 0,7 0,9 1,1 1,4 1,9 2,3 2,6 3,7
6 1 1,2 1,3 1,6 2 2,4 2,7 3,7 4,6 5,5
8 1,2 1,4 1,5 1,8 2,2 2,6 2,8 3,8 4,7 5,6 7,4
10 1,4 1,6 1,7 2 2,3 2,7 3 3,9 4,8 5,6 7,4 9,2
12 1,6 1,8 1,9 2,2 2,6 2,9 3,1 4 4,9 5,7 7,4 9,2
16 2 2,2 2,4 2,6 3 3,3 3,5 4,4 5,1 5,9 7,6 9,3
20 2,5 2,7 2,8 3 3,4 3,7 3,9 4,7 5,4 6,2 7,8 9,5
25 3 3,2 3,3 3,6 4 4,3 4,5 5,2 5,8 6,6 8,2 9,8
32 3,8 4 4,1 4,3 4,7 5 5,2 6 6,6 7,2 8,7 10,3

Espessura da chapa
Raio Interior 0,5 0,8 1 1,4 2 2,5 2,8 4 5 6 8 10
0 1 1,6 2 2,7 3,9 4,9 5,5
1 1,1 1,6 1,9 2,6 3,6 4,6 5,1
2 1,5 1,9 2,2 2,9 3,8 4,7 5,1
3 1,9 2,3 2,6 3,2 4,1 4,9 5,5
4 2,3 2,7 3 3,6 4,5 5,2 5,7
6 3,2 3,6 3,8 4,3 5,2 5,9 6,4
8 4 4,4 4,6 5,1 5,9 6,7 7,1
10 4,9 5,3 5,5 6 6,7 7,4 7,8
12 5,8 6,1 6,4 6,9 7,6 8,2 8,6
16 7,5 7,9 8,1 8,6 9,3 9,9 10,3
20 9,2 9,6 9,8 10,3 11 11,6 12
25 11,4 11,7 12 12,5 13,2 13,8 14,2
32 14,4 14,7 15 15,5 16,2 16,8 17,2

17
Tutoriais
SolidWorks
Exercício de aplicação:
Defina o sketch seguinte:
Faça clique em ou no menu Insert f Sheet Metalf Base Flange. Em

Sheet Metal Parameters defina uma espessura de 2 mm e um raio de quinagem de
2 mm.
Faça clique em .
17
Tutoriais
SolidWorks
Para obter a planificação do modelo
Faça clique em para obter a planificação do modelo.
Para medir o comprimento do planificado
Faça clique em ou no menu Tools ► Measure e seleccione as

arestas indicadas do modelo.
Para utilizar o método Bend Table – Bend Deduction para cálculo do planificado
Faça clique no menu Insert ► Sheet Metal ► Bend Table ► New. Em Units defina
as unidades de cálculo – Milimeters.
Em Type escolha a opção Bend Deduction. Em File name defina o nome e a

localização da a tabela Excel a criar com os valores de compensação para o cálculo
do planificado.

17
Tutoriais
SolidWorks
O modelo de tabela existente está vazio, podemos recorrer às tabelas acima para
definir os valores necessários ao cálculo do planificado do nosso modelo.
Em Thickness vamos mudar a espessura para 2 mm, pois o modelo que estamos a
trabalhar tem 2 mm de espessura.

17
Tutoriais
SolidWorks
Cálculo de V a partir das tabelas anteriores
Dados de entrada:
Espessura = 2 mm
Raio de Quinagem = 2 mm
Ângulo de Quinagem = 90°

Espessura da chapa
Raio Interior 0,5 0,8 1 1,4 2 2,5 2,8 4 5 6 8 10
0 1 1,6 2 2,7 3,9 4,9 5,5
1 1,1 1,6 1,9 2,6 3,6 4,6 5,1
2 1,5 1,9 2,2 2,9 3,8 4,7 5,1
3 1,9 2,3 2,6 3,2 4,1 4,9 5,5
4 2,3 2,7 3 3,6 4,5 5,2 5,7
6 3,2 3,6 3,8 4,3 5,2 5,9 6,4
8 4 4,4 4,6 5,1 5,9 6,7 7,1
10 4,9 5,3 5,5 6 6,7 7,4 7,8
12 5,8 6,1 6,4 6,9 7,6 8,2 8,6
16 7,5 7,9 8,1 8,6 9,3 9,9 10,3
20 9,2 9,6 9,8 10,3 11 11,6 12
25 11,4 11,7 12 12,5 13,2 13,8 14,2
32 14,4 14,7 15 15,5 16,2 16,8 17,2
A partir da tabela anterior verificamos que temos que descontar 3.8 mm por cada
quinagem a 90° em chapas com espessura e raio de quinagens de 2 mm.

17
Tutoriais
SolidWorks
Para que a tabela de Excel que estamos a criar, calcule o comprimento do

planificado é necessário inserir este valor na nossa tabela.
O ficheiro anterior pode ser personalizado com tabelas para variadas espessuras.
Para fechar a edição do ficheiro faça clique na área gráfica do SolidWorks.
Faça clique em .

17
Tutoriais
SolidWorks
Para medir o comprimento do planificado
Faça clique em ou no menu Tools ► Measure e seleccione a aresta indicada do

modelo.
O valor obtido é fruto da soma dos comprimentos, medidos exteriormente,

descontando 3.8 mm por cada quinagem.
Para editar a tabela, para inserir novos valores ao alterar os lá existentes
Faça clique no menu Edit ► Bend Table ► Edit Table
Para eliminar a tabela
Faça clique no menu Edit ► Bend Table ► Delete
Para criar um modelo em modo Sheet Metal
Faça clique em para criar um novo documento do tipo Part. Seleccione o

modelo do tipo Part.
Faça clique em .
17
Tutoriais
SolidWorks
Faça clique em e seleccione na Browser Bar o plano Front.
Faça clique em e crie o sketch seguinte.
Faça clique em ou no menu Insert f Sheet Metalf Base Flange. A

largura da chapa é de 60 mm. Em Sheet Metal Parameters defina uma espessura
de 2 mm e um raio de quinagem de 2 mm.
Faça clique em .

17
Tutoriais
SolidWorks
Para inserir uma aba
Faça clique em ou no menu Insert f Sheet Metal f Edge Flange.
Seleccione a aresta indicada.
Faça clique em para editar o perfil da aba.

17
Tutoriais
SolidWorks
Arraste o perfil e dimensione da forma apresentada.
Faça clique em .
Para editar uma aba
A partir da Browser Bar, faça clique com o botão direito sobre uma Feature Edge-
Flange e seleccione Edit Feature.

17
Tutoriais
SolidWorks
Auto Relief – Cortes de alívio
O software adiciona cortes de uma forma automática, quando necessário, para a

inserção de quinagens, se a opção estiver activa.
O SolidWorks suporta os seguintes modos de corte:
Rectangular Obround
Tear
Corte com um mínimo que a inserção

da quinagem requer.
Dimensões do corte:
O d representa a largura e comprimento do corte, para além da região do raio

de quinagem, nos modos Rectangular ou Obround.

17
Tutoriais
SolidWorks
d = valor definido (deve estar compreendido entre 0.05 e 2) x espessura da

chapa
A região do raio de quinagem está representada a vermelho.
Trim side bends
Offset
A aba é deslocada, para dentro ou para fora, por uma determinada distância
definida em Offset.

17
Tutoriais
SolidWorks
Faça clique em .
Defina o modelo seguinte:

17
Tutoriais
SolidWorks
Faça clique em .
Faça clique em ou no menu Insert f Sheet Metalf Base Flange. O

comprimento da chapa é de 177 mm. Em Sheet Metal Parameters defina uma
espessura de 1.5 mm e um raio de quinagem de 2 mm.
Faça clique em .

17
Tutoriais
SolidWorks
Seleccione a aresta indicada:
Faça clique em para editar o perfil da aba.
Arraste o perfil e dimensione da forma apresentada.

17
Tutoriais
SolidWorks
Faça clique em
Faça clique em .
Na face indicada defina o sketch seguinte:
Faça clique em ou no menu Insert f Sheet Metalf Base Flange.

17
Tutoriais
SolidWorks
Na face indicada defina o sketch seguinte.
Faça clique em ou no menu Insert f Cutf Extrude.
Faça clique em .

17
Tutoriais
SolidWorks
Faça clique em .

17
Tutoriais
SolidWorks
Faça clique em ou no menu Insert f Sheet Metalf Base Flange.
Na face indicada defina o sketch seguinte.

17
Tutoriais
SolidWorks
Faça clique em ou no menu Insert f Sheet Metal f Sketched

Bend para quinar o modelo pela linha de sketch anterior.
Faça clique em .

17
Tutoriais
SolidWorks
Defina o modelo seguinte:

Faça clique em .

17
Tutoriais
SolidWorks
Faça clique em ou no menu Insert f Sheet Metalf Base Flange. A

largura da chapa é de 50 mm. Em Sheet Metal Parameters defina uma espessura
de 1 mm e um raio de quinagem de 1 mm. Escolha o modo Mid Plane.
Faça clique em .
Seleccione as quatro arestas seguintes:

17
Tutoriais
SolidWorks
Defina uma largura de aba de 21 mm e em Gap defina uma folga entre as abas de
1mm.
Faça clique em .
Feche o sketch anterior.

17
Tutoriais
SolidWorks
Feature Hole
Faça clique em ou no menu Insert ► Features ► Hole ► Wizard e

defina furos lisos nos pontos do sketch definido anteriormente. Defina um diâmetro
de 6 mm e passantes.
Faça clique em .
Seleccione a aresta seguinte:

17
Tutoriais
SolidWorks
Defina um comprimento de aba de 50 mm.
Faça clique em .
Faça clique em ou no menu Insert f Sheet Metal f Break

Corner. Seleccione as arestas indicadas:

17
Tutoriais
SolidWorks
Defina um chanfro de 10 mm nas arestas indicadas.
Faça clique em .
Para converter um modelo sólido num modelo em chapa
Vamos agora converter um conjunto de faces, de um modelo sólido num modelo

em chapa. Para isso, vamos usar um modelo já desenhado anteriormente.
Faça clique em e abra o componente S2. SLDPRT, da pasta C:\Ficheiro de

SolidWorks.

17
Tutoriais
SolidWorks
Faça clique em .

17
Tutoriais
SolidWorks
Faça clique em ou no menu Insert ► Sheet Metal ► Convert To

Sheet Metal para converter o modelo sólido num modelo em chapa.
Faça clique em ou em para executar a operação.

17
Tutoriais
SolidWorks


Tutoriais: Solidworks

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Tutoriais: Solidworks

Enviado por

Direitos autorais:

Formatos disponíveis

17

Cálculo do planificado pelo método da Bend Table – Bend Deduction;

Cálculo do comprimento planificado, através de um valor de

Trabalhar com as ferramentas de quinagem e planificação da chapa.

O comprimento planificado pode ser dado pela fórmula: L = A + B - V

Em que o valor de V pode ser obtido a partir das tabelas seguintes:

Tabela com valor de compensação V

Valor de V para α=30°

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Valor de V para α=45°

Valor de V para α=60°

Valor de V para α=90°

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Defina o sketch seguinte:

Faça clique em ou no menu Insert f Sheet Metalf Base Flange. Em

Para obter a planificação do modelo

Faça clique em para obter a planificação do modelo.

Para medir o comprimento do planificado

Faça clique em ou no menu Tools ► Measure e seleccione as

Em Type escolha a opção Bend Deduction. Em File name defina o nome e a

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Cálculo de V a partir das tabelas anteriores

Ângulo de Quinagem = 90°

Valor de V para α=90°

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Para que a tabela de Excel que estamos a criar, calcule o comprimento do

Para fechar a edição do ficheiro faça clique na área gráfica do SolidWorks.

Para obter a planificação do modelo

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Para medir o comprimento do planificado

Faça clique em ou no menu Tools ► Measure e seleccione a aresta indicada do

O valor obtido é fruto da soma dos comprimentos, medidos exteriormente,

Para editar a tabela, para inserir novos valores ao alterar os lá existentes

Faça clique no menu Edit ► Bend Table ► Edit Table

Para eliminar a tabela

Faça clique no menu Edit ► Bend Table ► Delete

Para criar um modelo em modo Sheet Metal

Faça clique em para criar um novo documento do tipo Part. Seleccione o

Faça clique em e seleccione na Browser Bar o plano Front.

Faça clique em e crie o sketch seguinte.

Faça clique em ou no menu Insert f Sheet Metalf Base Flange. A

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Para inserir uma aba

Faça clique em ou no menu Insert f Sheet Metal f Edge Flange.

Seleccione a aresta indicada.

Faça clique em para editar o perfil da aba.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Arraste o perfil e dimensione da forma apresentada.

Para editar uma aba

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Auto Relief – Cortes de alívio

O software adiciona cortes de uma forma automática, quando necessário, para a

O SolidWorks suporta os seguintes modos de corte:

Corte com um mínimo que a inserção

O d representa a largura e comprimento do corte, para além da região do raio

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

d = valor definido (deve estar compreendido entre 0.05 e 2) x espessura da

A região do raio de quinagem está representada a vermelho.

Trim side bends

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Para obter a planificação do modelo

Defina o modelo seguinte:
