Objetivos Gerais
Sketchs 3D
Planificações de superfícies

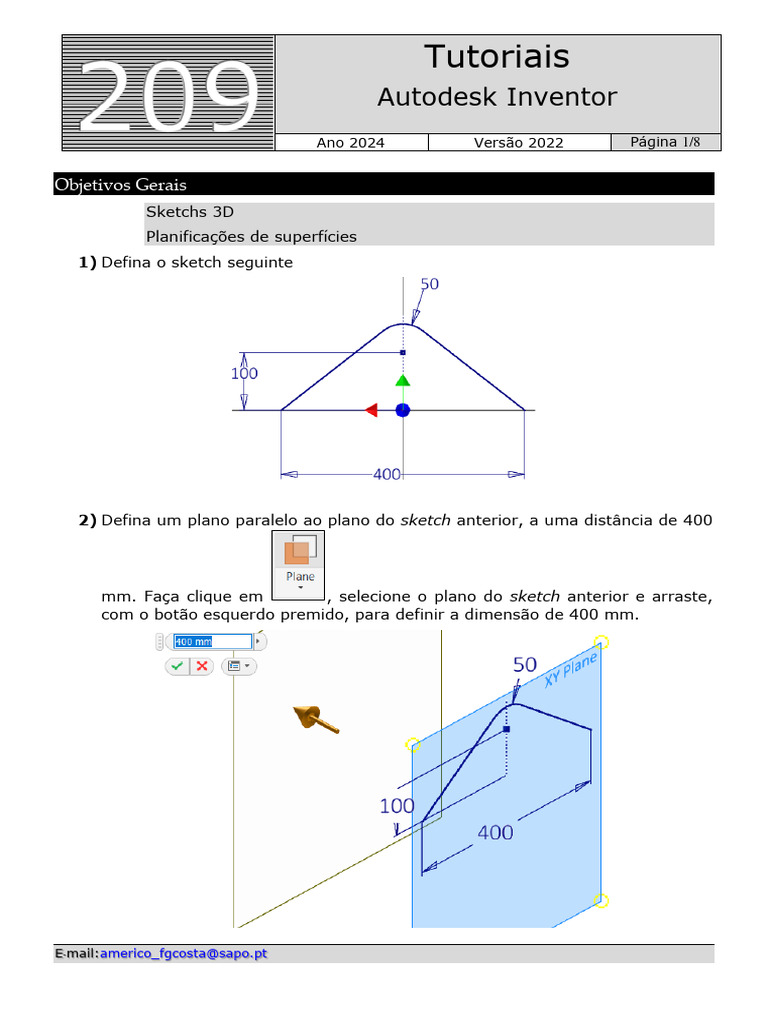

1) Defina o sketch seguinte

2) Defina um plano paralelo ao plano do sketch anterior, a uma distância de 400

mm. Faça clique em , selecione o plano do sketch anterior e arraste,

com o botão esquerdo premido, para definir a dimensão de 400 mm.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2024 Versão 2022 Página 2/8

3) No novo plano criado defina o sketch seguinte:

4) Feche o sketch anterior.

5) Faça em Loft e defina uma superfície pele transição entre os dois

sketchs anteriores.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2024 Versão 2022 Página 3/8

6) Faça clique em e defina uma espessura de 1 mm, em ambas

as direções.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2024 Versão 2022 Página 4/8

7) Faça clique em Fillet e defina uma raio de 20 mm nas arestas indicadas.

8) Faça clique em para criar uma supercies que passe pelo a

espessura média do modelo anterior.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2024 Versão 2022 Página 5/8

9) Faça clique em e apague o modelo sólido.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2024 Versão 2022 Página 6/8

10) Faça clique em para planificar a superfície anterior. Faça clique

em para alinhar o planificado da superfície ao modelo.

11) Para exportar o planificado da superfície, faça clique com o botão direito
sobre a superfície planificado e selecione Export Face As. Escola formato
DXF ou DWG.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2024 Versão 2022 Página 7/8

12) Vamos agora definir um sketch 3D pela aresta exterior do modelo. Faça

clique em e com a ferramenta Include selecione

todas as arestas exteriores da superfície.
13) Esconda as superfícies do modelo.

E-mail:americo_fgcosta@sapo.pt
 Tutoriais
Autodesk Inventor
Ano 2024 Versão 2022 Página 8/8

14) Grave o modelo anterior e insira-a num novo Assembly. Com a ferramenta
FrameGenerator defina um tubo no sketch anterior, com ferramenta
Insert Frame. Ative a opção Merge Frame Members.

15) Faça clique em Ok e defina a vista seguinte, em modo Drawing.
