Objectivos gerais:
iLogic
Linhas de quinagem esquemáticas

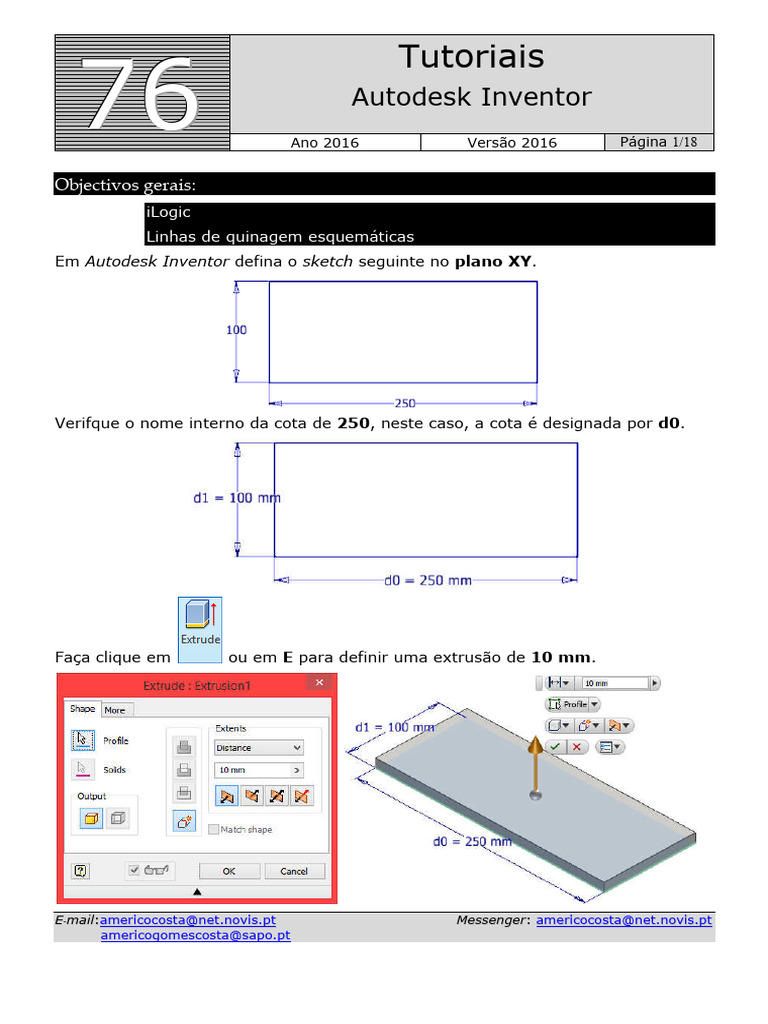

Em Autodesk Inventor defina o sketch seguinte no plano XY.

Verifque o nome interno da cota de 250, neste caso, a cota é designada por d0.

Faça clique em ou em E para definir uma extrusão de 10 mm.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Ano 2016
Autodesk Inventor
Versão 2016 Página 2/18

Na faça indicada defina o sketch seguinte. O sketch é composto por um ponto

definido com a ferramenta .

Verifique o nome da cota de posicionamento de 10 mm, neste caso acima, a cota é

designada por d4.

Faça clique em ou H para executar um furo de diâmetro de 10 mm.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 3/18

Faça clique em para criar uma cópia linear do furo de 10 mm ao longo do

comprimento maior da placa. Defina 9 furos. Para que a distribuição dos furos seja
uniforme independentemente do tamanho da placa vamos definir um equação para
a distância entre os furos. Para conseguir definir a equação para o espaçamento
entre os furos verifique o nome do parâmetro associado ao número de furos.Neste
caso o parâmetro é o d12.

A equação pretendida para a cota entre furos é neste caso (d0-d4-d4)/(d12-1).

Altere o valor de d0 para 100 para verificar o efeito.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 4/18

Vamos agora criar um regra que permita que o número de furos reduza em função
do comprimento da placa.
Em placas até 100 mm vamos definir 5 furos. Entre 100 e 200 mm vamos definir
7 furos e a partir de 200 mm vamos definir 9 furos. Faça clique no menu Manage

e do lado direito faça clique em para definir uma nova regra.

Para o nome da regra defina Furos.

Faça clique em If...Then..End If e construa a regra seguinte:

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 5/18

Acrescente o código seguinte.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 6/18

Altere o valor de d0 para verificar a dinâmica da regra.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 7/18

Vamos agora adicionar uma caixa de diálogo à regra para alteração da cota d0.
Faça clique em .

Defina o nome da Form para D0.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 8/18

Arraste o nome do parâmetro d0 para o lado direito.

Faça clique em para pesquisar a caixa criada.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 9/18

Altere o valor do parâmetro para 250 mm.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 10/18

Linhas de quinagem esquemáticas

Faça clique em e defina um novo documento do tipo Sheet Metal.

Defina o sketch seguinte no plano XY.

Faça cliqu em para definir uma espessura ao perfil anterior.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 11/18

Faça clique em para gerar o planificado da chapa.

Na face superior do planificado faça clique com o botão direito e seleccione New
Sketch.
Defina o sketh seguinte ( 2 linhas cruzadas).

Feche o sketch anterior .

Faça clique em para definir as linhas de quinagem esquemáticas

a partir das duas linhas do sketch anterior.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 12/18

Faça clique em e defina um novo documento do tipo Sheet Metal.

Defina o sketch seguinte no plano XY.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt
americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 13/18

Um arco com raio de 200 mm e uma abertura de 0.01 mm.

Faça clique em para definir uma extrusão de 500 mm.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 14/18

Faça clique em para planificar o modelo.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Ano 2016
Autodesk Inventor
Versão 2016 Página 15/18

Na face indicada defina o sketch seguite. O sketch é composto por um ponto

definido com a ferramenta .

Faça clique em ou H para executar um furo de diâmetro de 20 mm.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 16/18

Faça clique em para criar uma cópia linear do furo de 20 mm ao longo do

comprimento maior da placa. Defina 30 furos com uma distância entre eles de 40
mm.

Faça clique em para criar uma cópia linear simétrica da linha de furos anterior.
E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt
americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 17/18

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

americogomescosta@sapo.pt
 Tutoriais
76 Autodesk Inventor
Ano 2016 Versão 2016 Página 18/18

Faça clique em para voltar a dobrar o modelo.
