Tutoriais
SolidWorks
Ano 2009 Versão 2009 Página 1/39
Objectivos gerais:
Trabalhar em modo Assembly (Montagens).

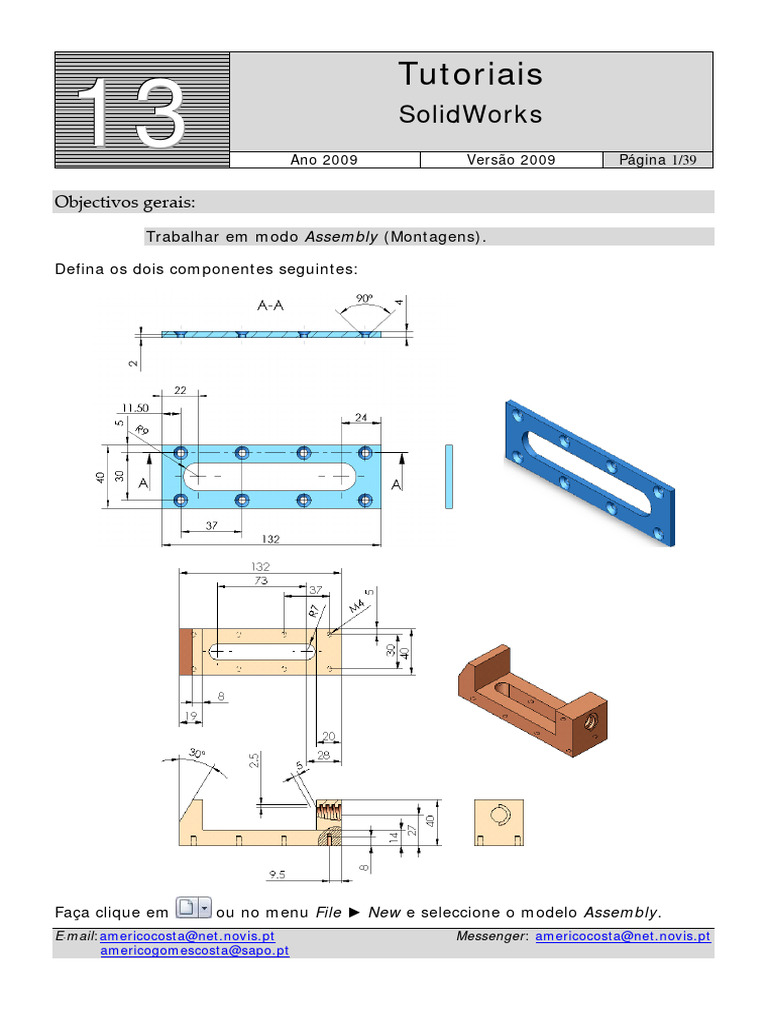

Defina os dois componentes seguintes:
Faça clique em ou no menu File ► New e seleccione o modelo Assembly.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt
americogomescosta@sapo.pt
13
Tutoriais
SolidWorks
Para inserir componentes num conjunto
Faça clique em ou no menu Insert ► Component ► Existing

Part/Assembly.
Faça clique em e seleccione o componente indicado.

13
Tutoriais
SolidWorks
Seleccione o componente e faça clique em
Faça clique na área gráfica para posicionar o componente
Faça clique em para a visualização do modelo em perspectiva isométrica.
O primeiro componente inserido fica fixo. Na Browser Bar a letra (f) atrás do nome
do componente indica que o componente está fixo. Para remover a restrição de
fixo, faça clique com o botão direito sobre o componente, na área gráfica ou na
Browser Bar, e seleccione Float.

13
Tutoriais
SolidWorks

Part/Assembly.
Para mudar a cor ou a textura de um componente, faça clique com o botão direito
sobre o componente na área gráfica ou na Browser Bar e seleccione a ferramenta
indicada.
Faça clique em ou no menu Insert ► Mate para definir restrições de

posicionamento entre os componentes.
Seleccione as faces indicadas dos modelos e faça clique em para definir a

sua coincidência.

13
Tutoriais
SolidWorks
Faça clique em para aplicar a restrição.

sua coincidência.

13
Tutoriais
SolidWorks

sua coincidência.

13
Tutoriais
SolidWorks
ToolBox
Para que a biblioteca de elementos esteja disponível é necessário que active no

menu Tools ► Add-Ins as opções SolidWorks Toolbox e SolidWorks Toolbox
Browser.
Faça clique em para inserir os parafusos nos furos existentes no conjunto.
Parafuso a inserir: ISO 2009 M4x8
Faça clique em . Para alterar o parafuso apresentado, na Browser Bar faça

clique com o botão direito sobre o tipo de parafuso e seleccione Change fastener
type.
13
Tutoriais
SolidWorks
Na Browser Bar faça clique com o botão direito sobre o tipo do parafuso e altere
para o parafuso ISO 2009 M4x8. Diâmetro=4 mm e Comprimento=8.

13
Tutoriais
SolidWorks
Faça clique em
Defina o componente seguinte:
Para abrir um componente
Faça clique em ou no menu File ► Open para abrir o componente seguinte.

13
Tutoriais
SolidWorks
Para aplicação automática de restrições – SmartMates
Faça clique no menu Window ► Tile Horizontally para visualizar o componente

anterior e o conjunto.
Arraste o componente para o conjunto. Agarre a face indicada do modelo.

13
Tutoriais
SolidWorks
Posicione sobre a face do componente do conjunto onde deseja aplicar uma

restrição de coincidência.
Faça clique na tecla TAB para redefinir o alinhamento.
Faça clique em .

13
Tutoriais
SolidWorks


sua coincidência.
Para aplicar outras restrições do tipo SmartMates em ambiente de conjunto arraste

o componente pressionando em simultâneo na tecla ALT.

13
Tutoriais
SolidWorks
Faça clique no menu View ► Temporary Axes para visualizar os eixos das formas
cilíndricas.

Part/Assembly.


sua coincidência.

13
Tutoriais
SolidWorks
Seleccione as duas faces indicadas para definir a sua coincidência. Seleccione as

faces e faça clique em .
Parafuso a inserir: ISO 2009 M6x12
Na Browser Bar faça clique em e expanda a pasta ToolBox.
Localize o parafuso ISO 2009.

13
Tutoriais
SolidWorks
Faça duplo clique no parafuso ISO 2009.
Arraste o Parafuso CTSK Flat 2009 para a área gráfica. Defina um parafuso M6
comprimento 12 mm.

13
Tutoriais
SolidWorks
Faça clique em .

Seleccione as duas faces indicadas para definir uma restrição de concentricidade.

Seleccione as faces e faça clique em

13
Tutoriais
SolidWorks
Faça clique em para aplicar a restrição. Seleccione as duas faces indicadas para
definir a sua coincidência. Seleccione as faces e faça clique em

13
Tutoriais
SolidWorks

Part/Assembly.
Faça clique no menu View ► Temporary Axes para visualizar os eixos das formas
cilíndricas.

13
Tutoriais
SolidWorks

posicionamento entre os componentes. Seleccione dois eixos indicados e faça clique
em

Seleccione as duas faces indicadas para definir a sua tangência. Seleccione as faces
e faça clique em .
Para seleccionar o furo interior, faça clique com o botão direito sobre o componente
e selecciona a opção Select Other.
13
Tutoriais
SolidWorks

Part/Assembly.

13
Tutoriais
SolidWorks

posicionamento entre os componentes. Seleccione as duas faces indicadas para
definir a sua concentricidade. Seleccione as faces e faça clique em
Seleccione as faces indicadas e faça clique em

13
Tutoriais
SolidWorks

Part/Assembly.

13
Tutoriais
SolidWorks

Seleccione as duas faces indicadas para definir a sua concentricidade. Seleccione as

faces e faça clique em
Seleccione um plano que passe pelo centro do manípulo e o eixo do fuso para
definir a sua coincidência. Desta forma o manípulo fica centrado sobre no fuso.
Caso o plano no centro do manípulo não exista, crie o plano de forma a poder
definir esta restrição.

13
Tutoriais
SolidWorks
Seleccione um plano (Rigth) do Manipulo e o eixo do fuso e faça clique

em
Para facilitar a visualização dos componentes de um conjunto por vezes temos a

necessidade de alterar o modo de visualização de alguns componentes. Para isso na
Browser Bar faça clique com o botão direito sobre os componentes que deseja
alterar o modo de visualização e seleccione Component Display, a partir do menu

13
Tutoriais
SolidWorks
de contexto, das opções apresentadas escolha aquela que mais se adequa ao seu
conjunto.
Drawing de um conjunto
Defina um novo Drawing e crie as projecções seguintes:

13
Tutoriais
SolidWorks
Para criar uma vista em corte de um conjunto
Defina a linha do traço do plano de corte e faça clique em
Active a opção se desejar que o software ajuste automaticamente o

tracejado de um componente aos componentes vizinhos, em relação à inclinação e
ao desfasamento. Active a opção Exclude fasteners para não seccionar os
elementos inseridos a partir da ToolBox (Parafusos, anilhas porcas etc.).
Selecciones os componentes que não quer que aparecem a tracejado.

13
Tutoriais
SolidWorks
Para seleccionar na vista em corte um componente a não seccionar
Faça clique com o botão direito sobre a vista em corte e seleccione Properties.
Seleccione o separador Section Scope e de seguida seleccione na área gráfica os

componentes a não seccionar.

13
Tutoriais
SolidWorks
Para editar o tipo de tracejado dos componentes na vista em corte
Faça clique sobre o tracejado do componente e na Browser Bar seleccione o tipo de

tracejado pretendido.
Factor de escala do tracejado.

13
Tutoriais
SolidWorks
Para criar configurações no conjunto que representem as suas posições funcionais
Volte ao Assembly e na Browser Bar do conjunto faça clique em
Faça clique com o botão direito sobre o nome do conjunto e seleccione Add
Configuration.
Defina-a com o nome Recuo.

Defina uma restrição de coincidência entre as faces seguintes. Seleccione as faces e

faça clique em

13
Tutoriais
SolidWorks
Na Browser Bar do conjunto faça clique em
Faça clique com o botão direito sobre o nome do conjunto e seleccione Add
Configuration para definir outra configuração com o nome Avanço.

13
Tutoriais
SolidWorks
No Browser Bar do conjunto expanda a pasta Mates. Faça clique com o botão
direito sobre a última restrição aplicada e seleccione Suppress.

Defina uma restrição de coincidência entre as faces seguintes. Seleccione as faces e

faça clique em

13
Tutoriais
SolidWorks
Para criar vistas alternativas em modo Drawing
Em modo Drawing defina a projecção seguinte:
Faça clique em ou no menu Insert ► Drawing View ► Alternate

Position
Faça clique em Existing configuration.

13
Tutoriais
SolidWorks
Seleccione a configuração Avanço e faça clique em .
Faça clique em ou no menu Insert ► Drawing View ► Alternate

Position. Faça clique em Existing configuration.
Seleccione Recuo e faça clique em .

13
Tutoriais
SolidWorks
Para criar uma perspectiva explodida
No conjunto faça clique em ou no menu Insert ► Exploded View.
Em Settings seleccione o componente ou componentes a mover, defina distância e

direcção de explosão.
Faça clique em para aplicar o passo de explosão.
Faça clique em para definir o passo seguinte.
Em Components to explode: Seleccione os componentes a mover.

13
Tutoriais
SolidWorks
Defina a perspectiva explodida seguinte.
Representação em modo Drawing de uma perspectiva explodida
Defina uma vista em Drawing da perspectiva explodida.
Definir os caminhos de explosão em modo de conjunto
Faça clique em ou no menu Tools ► Sketch Entities ► Route Line.
Seleccione as entidades dos componentes a ligar.

13
Tutoriais
SolidWorks
Faça clique em se desejar alterar o sentido de ligação.
Faça clique em para criar um caminho alternativo.
Faça clique em .
Para definir os caminhos de explosão em modo de Drawing
Defina a vista seguinte do conjunto anterior em modo de Drawing.

13
Tutoriais
SolidWorks
Para alterar o tipo de linha dos caminhos de explosão
Faça clique no menu Tools ► Options e em Line Font altere o tipo em Explode
Lines.
Para editar os caminhos de explosão em modo de conjunto
Em modo Assembly faça clique com o botão direito sobre ExplView1 e seleccione
Edit Sketch
Faça clique em ou no menu Tools ► Sketch Tools ► Jog Line para

definir joelhos nas linhas de explosão.

13
Tutoriais
SolidWorks
Para criar cortes locais em desenhos de conjunto
Num Drawing crie a projecção seguinte:
Na projecção anterior defina o sketch seguinte.
Faça clique em ou no menu Insert ► Drawing View ► Broken-out

Section.
Faça clique em

13
Tutoriais
SolidWorks
Defina uma distância de 20 mm.
Faça clique em .
Para definir os componentes a não cortar, num corte local, use o seguinte
procedimento, na Browser Bar, faça clique com o botão direito sobre o corte local e
seleccione Properties no menu de contexto.
Seleccione o separador Section Scope. Seleccione a partir da área gráfica ou da

Browser Bar os componentes a não seccionar.


Tutoriais: Solidworks

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Tutoriais: Solidworks

Enviado por

Direitos autorais:

Formatos disponíveis

13

Trabalhar em modo Assembly (Montagens).

Defina os dois componentes seguintes:

Faça clique em ou no menu File ► New e seleccione o modelo Assembly.

Para inserir componentes num conjunto

Faça clique em ou no menu Insert ► Component ► Existing

Faça clique em e seleccione o componente indicado.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Seleccione o componente e faça clique em

Faça clique na área gráfica para posicionar o componente

Faça clique em para a visualização do modelo em perspectiva isométrica.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça clique em ou no menu Insert ► Component ► Existing

Faça clique em ou no menu Insert ► Mate para definir restrições de

Seleccione as faces indicadas dos modelos e faça clique em para definir a

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça clique em para aplicar a restrição.

Seleccione as faces indicadas dos modelos e faça clique em para definir a

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça clique em para aplicar a restrição.

Seleccione as faces indicadas dos modelos e faça clique em para definir a

Faça clique em para aplicar a restrição.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Para que a biblioteca de elementos esteja disponível é necessário que active no

Faça clique em para inserir os parafusos nos furos existentes no conjunto.

Parafuso a inserir: ISO 2009 M4x8

Faça clique em . Para alterar o parafuso apresentado, na Browser Bar faça

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Defina o componente seguinte:

Para abrir um componente

Faça clique em ou no menu File ► Open para abrir o componente seguinte.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Para aplicação automática de restrições – SmartMates

Faça clique no menu Window ► Tile Horizontally para visualizar o componente

Arraste o componente para o conjunto. Agarre a face indicada do modelo.

Posicione sobre a face do componente do conjunto onde deseja aplicar uma

Faça clique na tecla TAB para redefinir o alinhamento.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça clique em ou no menu Insert ► Mate para definir restrições de

Seleccione as faces indicadas dos modelos e faça clique em para definir a

Faça clique em para aplicar a restrição.

Para aplicar outras restrições do tipo SmartMates em ambiente de conjunto arraste

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça clique em ou no menu Insert ► Component ► Existing

Faça clique em ou no menu Insert ► Mate para definir restrições de

Seleccione as faces indicadas dos modelos e faça clique em para definir a

Faça clique em para aplicar a restrição.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Seleccione as duas faces indicadas para definir a sua coincidência. Seleccione as

Faça clique em para aplicar a restrição.

Parafuso a inserir: ISO 2009 M6x12

Na Browser Bar faça clique em e expanda a pasta ToolBox.

Localize o parafuso ISO 2009.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça duplo clique no parafuso ISO 2009.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça clique em ou no menu Insert ► Mate para definir restrições de

Seleccione as duas faces indicadas para definir uma restrição de concentricidade.

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt

Faça clique em para aplicar a restrição.

Defina o componente seguinte:

Faça clique em ou no menu Insert ► Component ► Existing

E-mail:americocosta@net.novis.pt Messenger: americocosta@net.novis.pt
