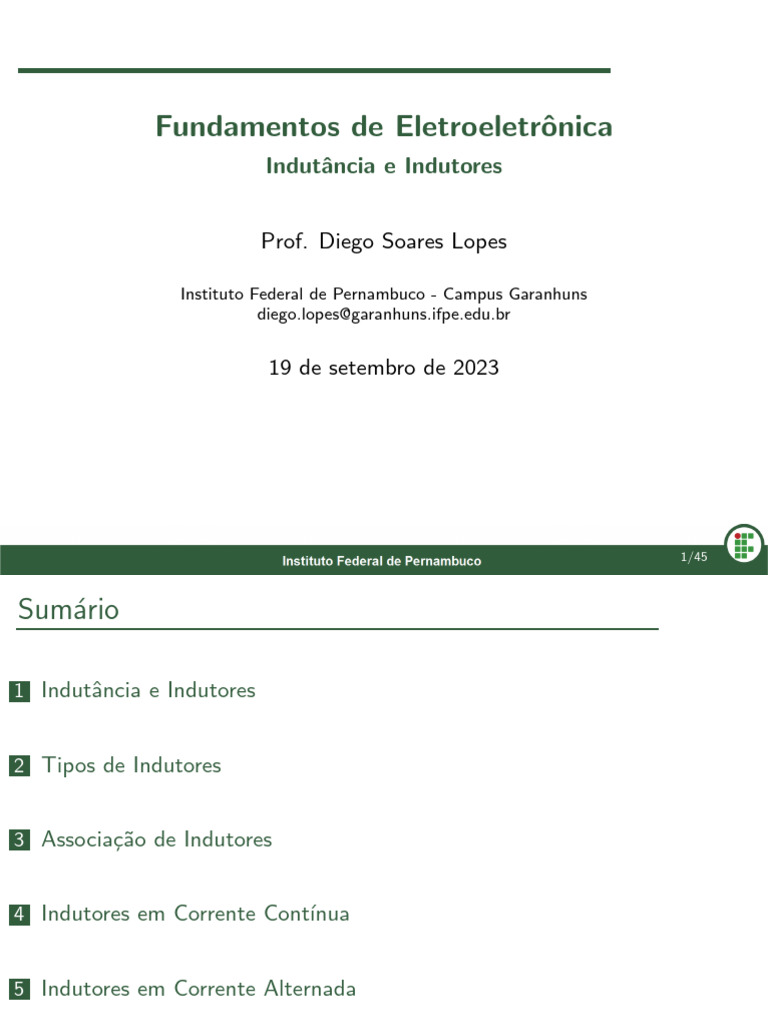

Fundamentos de Eletroeletrônica
Indutância e Indutores
Prof. Diego Soares Lopes
Instituto Federal de Pernambuco - Campus Garanhuns

diego.lopes@garanhuns.ifpe.edu.br
19 de setembro de 2023
1/45
Sumário
1 Indutância e Indutores
2 Tipos de Indutores
3 Associação de Indutores
4 Indutores em Corrente Contı́nua
5 Indutores em Corrente Alternada
2/45
3/45
Quando um condutor é submetido a um campo magnético variável, nele
surge uma força eletromotriz induzida (f.e.m.).
Como visto nas aula anteriores, esta é a lei de Faraday.
3/45
Indutância
Quando um condutor tem a propriedade de fazer surgir nele próprio ou
em outro condutor uma f.e.m. induzida, diz-se que ele tem indutância.
4/45
Indutância
A indutância também pode ser definida como a tendência de um condutor
elétrico se opor a uma mudança na corrente elétrica que flui por ele.
5/45
Indutância
Oposição a varição de corrente:
6/45
Indutância
Logo, a indutância é a capacidade que um condutor possui de induzir
tensão em si mesmo quando a corrente varia.
7/45
Indutância
A indutância é dada em Henry (H) que é a quantidade de indutância que

permite uma indução de 1 V quando a corrente varia na razão de 1 A/
1s.
A equação da indutância é dado da seguinte forma:
VL
L=
∆i /∆t
Em que:
L: indutância, dada em H;
VL : tensão induzida através da bobina, V;
∆i /∆t : a taxa de variação da corrente, dada em A/s.
8/45
Exercı́cio 01
Considerando um indutor de 10 H que possui uma tensão induzida de 15
V, qual será a taxa de variação de corrente por unidade de tempo?
9/45
Exercı́cio 02
Qual a indutância de uma bobina que gera uma tensão de 2 volts quando
a corrente que passa por ela varia 10 mA/s?
10/45
Exercı́cio 03
Qual a variação de tempo para um indutor de 250 mH que variou em
corrente 20 mA gerando uma tensão induzida de 5 V?
11/45
Indutores
O indutor é o componente que possui como caracterı́stica principal a
Indutância.
Ou seja, o indutor é um dispositivo capaz de se opor a variação de corrente
elétrica através do surgimento de uma tensão induzida.
12/45
Indutores
Outra forma de definir o indutor como o dispositivo elétrico passivo que
armazena energia na forma de campo magnético, normalmente combi-
nando o efeito de vários loops da corrente elétrica.
13/45
Indutores
Em termos práticos, chamamos de indutor o elemento cuja constituição
fı́sica é um fio condutor elétrico enrolado em forma helicoidal sobre um
núcleo, o qual pode ser de ar ou algum material ferromagnético.
14/45
Indutores
A indutância de um indutor também pode ser determinada através de

aspectos construtivos.
O indutor pode ser visto como uma bobina cuja indutância é:
µ.N 2 .A
L=
l
Em que:
L: indutância da bobina indutora (H);
A: área das espiras da bobina (m2 );
l: comprimento longitudinal da bobina (m);
µ: permeabilidade magnética (H/m);
N: Número de espiras.
15/45
Fatores que influenciam a indutância
Fatores que influenciam a indutância:
16/45
Fatores que influenciam a indutância
Lembrando que a permeabilidade magnética é uma medida da facilidade
com que as linhas de campo podem atravessar um dado material está
relacionada com a intensidade de magnetização.
A permeabilidade no vácuo é de 4π.10-7 T.m/A.
17/45
Exercı́cio 04
Determine o número de espiras necessárias em um indutor com indutância
de 1 H, com comprimento de 5 centı́metros, 10 decı́metros quadrados e
um núcleo magnético com permeabilidade magnética de 2 T.m/A.
18/45
Energia Armazenada por um Indutor
A energia armazenada por um indutor é dada por:
L.i 2
E=
2
Em que:
E: energia em joules (J);
L: indutância em henry (H);
i: corrente no indutor em ampères (A)
19/45
Exercı́cio 05
Calcule a energia armazenada em um indutor com L = 10 mH e i = 1,5
A.
20/45
Função dos indutores
Os indutores são dispositivos encontrados facilmente em circuitos elétri-

cos, e outros lugares como, por exemplo:
Exemplos
Motores em geral;
Transformadores;
Relés;
Portas de banco;
Filtros elétricos;
Em fontes de alimentação;
dentre outros.
21/45
Tipos de Indutores
22/45
Tipos dos indutores
Os indutores diferenciam-se devido suas caracterı́sticas construtivas.
Então, os principais tipos de indutores são:
Tipos
Núcleo de Ar;
Núcleo constituı́do por material
ferromagnético;
Núcleo Laminado;
Núcleo de Ferrite;
Núcleo Toroidais;
RF Chokes;
Encapsulado;
SMD.
22/45
Indutor do Tipo Núcleo de ar
Este tipo é chamado assim por não usar material ferromagnético no seu
núcleo.
Atenção que alguns componentes podem vir com um núcleo não magné-
tico como plástico e cerâmica.
Valores tı́picos: 2,5 nH a 1 µH.
Usado em aplicações de alta frequência.
23/45
Indutor com núcleo constituı́do por material
ferromagnético
Este tipo de indutor possui um núcleo ferromagnético que aumenta a
concentração do campo magnético.
Devido à presença do núcleo as perdas são mais elevadas.
Usado em aplicações de alta frequência e alta indutância.
24/45
Indutor do Tipo Núcleo Laminado
Este é um tipo de indutor que é construı́do com núcleo laminado de aço
silı́cio envolvida com verniz isolante.
Este tipo de construção previne altas perdas e produz baixa frequência.
Utilizado na construção de transformadores.
25/45
Indutor do Tipo Núcleo de Ferrite
Este tipo de núcleo é construı́do com material cerâmico ferromagnético
muito resistente.
As perdas são reduzidas.
Valores tı́picos: 3 µH a 1 mH.
Usado em linhas de transmissão de alta corrente.
26/45
Indutor do Tipo Núcleo Toroidais
Este tipo tem um formato circular e é construı́do com um fio de cobre
enrolado em um material magnético.
Usado em linhas de transmissão para filtrar e reduzir interferências eletro-
magnéticas.
Comum em muitos eletrodomésticos e em redes CA.
27/45
RF Chokes
Usado em receptores de rádio, televisão e em circuitos de comunicação.
Comumente são encontrados em circuitos de AM, FM e UHF.
28/45
Encapsulado
Indutor encapsulado, possui o código de cores igual ao do resistor sendo
o resultado dado em µH.
Valores tı́picos: 0,1 µH a 100 mH.
Usado em uma grande variedade de circuitos como: osciladores, filtros e
outros.
29/45
Exercı́cio 06
Identifique a indutância do seguinte indutor:
30/45
SMD
Encontrado em muitos circuitos eletrônicos que exigem componentes em
miniatura para que sejam montados em placas de circuito impresso com
multicamadas.
Leitura do valor análoga ao resistor.
Valores tı́picos: 0,01 µH a 250 µH.
31/45
Associação de Indutores
32/45
Simbologia
Simbologia:
32/45
Associação Série
A indutância equivalente série se calcula igual a resistência equivalente
série:
33/45
Associação Paralelo
A indutância equivalente paralelo se calcula igual a resistência equivalente
paralelo:
34/45
Exercı́cio 07
Determinar a indutância equivalente entre os extremos da associação
mista abaixo. Dados: L1 = 20 H ; L2 = 60 H ; L3 = 30 H:
35/45
Exercı́cio 08
Determinar a indutância equivalente entre os extremos da associação
mista abaixo:
36/45
Indutores em Corrente Contı́nua
37/45
Modelos de Indutor em Circuitos CC
Um indutor totalmente carregado se comporta como uma chave fechada;
Um indutor totalmente descarregado se comporta como uma chave aberta.
37/45
Circuito RL
O circuito RL é um circuito que contém um resistor e um indutor.
O parâmetro que define o tempo para carga e descarga do capacitor nesse
tipo de circuito é o τ , em que τ = L/R.
38/45
Circuito RL
Considera-se que após 5τ o indutor está carregado/descarregado;
A carga e descarga de um capacitor ocorre conforme o gráfico a seguir:
39/45
Circuito RL
Circuito RL de carga do indutor:
40/45
Circuito RL
Circuito RL de descarga do indutor:
41/45
Indutores em Corrente Alternada
42/45
Indutores em Corrente Alternada
No indutor, a corrente está defasada da tensão.
42/45
Comparação entre os dispositivos passivos
Tabela comparativa dos dispositivos passivos: resistor, capacitor e indutor.

Dispositivo Resistor Capacitor Indutor
Forma de Não armazena Campo Campo
armazenar energia energia Elétrico Magnético
Se opõe a Não se opõe Variação Variação
variação de: a variações de tensão de corrente
Unidade Ohm (Ω) Faraday (F) Henry (H)
Relação
V = R.I I = C . ∆v∆t V = L. ∆t∆i
Corrente X Tensão
43/45
Exercı́cio 09
Baseado no que foi estudado até o momento, diga qual o componente
passivo que melhor representa as seguintes cargas:
44/45
Dúvidas
45/45
