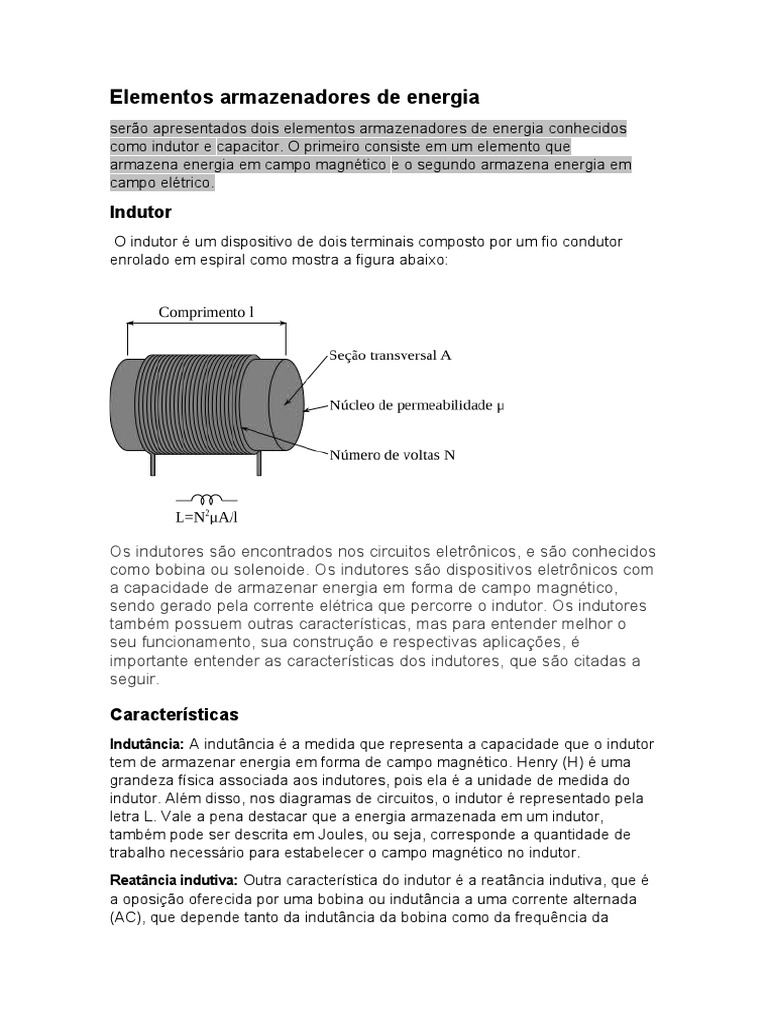

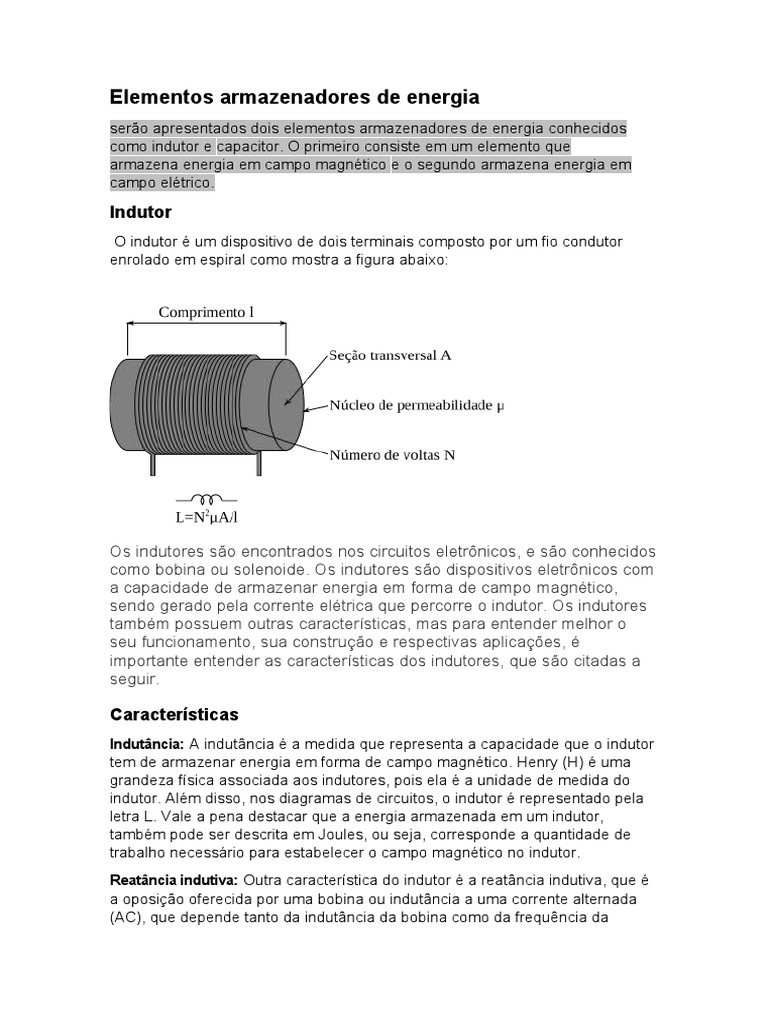

Elementos armazenadores de energia

serão apresentados dois elementos armazenadores de energia conhecidos

como indutor e capacitor. O primeiro consiste em um elemento que
armazena energia em campo magnético e o segundo armazena energia em
campo elétrico.

Indutor
O indutor é um dispositivo de dois terminais composto por um fio condutor
enrolado em espiral como mostra a figura abaixo:

Os indutores são encontrados nos circuitos eletrônicos, e são conhecidos

como bobina ou solenoide. Os indutores são dispositivos eletrônicos com
a capacidade de armazenar energia em forma de campo magnético,
sendo gerado pela corrente elétrica que percorre o indutor. Os indutores
também possuem outras características, mas para entender melhor o
seu funcionamento, sua construção e respectivas aplicações, é
importante entender as características dos indutores, que são citadas a
seguir.

Características
Indutância: A indutância é a medida que representa a capacidade que o indutor
tem de armazenar energia em forma de campo magnético. Henry (H) é uma
grandeza física associada aos indutores, pois ela é a unidade de medida do
indutor. Além disso, nos diagramas de circuitos, o indutor é representado pela
letra L. Vale a pena destacar que a energia armazenada em um indutor,
também pode ser descrita em Joules, ou seja, corresponde a quantidade de
trabalho necessário para estabelecer o campo magnético no indutor.
Reatância indutiva: Outra característica do indutor é a reatância indutiva, que é
a oposição oferecida por uma bobina ou indutância a uma corrente alternada
(AC), que depende tanto da indutância da bobina como da frequência da
corrente alternada. A reatância indutiva é como se fosse a resistência do
indutor, de forma com que a fórmula abaixo é usada para calcular a reatância
indutiva (XL).

Estrutura do Indutor
Como visto na introdução o indutor é relativamente simples, pois ele
geralmente é construído a partir de um fio de cobre, que é enrolado no formato
de espiras em torno de um núcleo. Além do cobre, o indutor também pode ser
constituído de qualquer outro material, desde que seja condutor de eletricidade!
O núcleo do indutor pode ser feito de diversos materiais, que varia de acordo
com a aplicação do indutor, assim como a quantidade de espiras ao seu redor.
Um detalhe muito interessante em relação aos indutores, é que pelo fato da
sua construção ser relativamente simples, você mesmo pode adquirir um
núcleo e um pedaço de fio, para construir um indutor de acordo com as
condições que te satisfaça.
Vale a pena destacar que o indutor, assim como qualquer outro componente
eletrônico, nunca será o ideal, ou seja, sempre haverá perdas por causa de
vários fatores como por exemplo, resistência, perdas por correntes parasitas e
por causa da saturação do material.
Veja na imagem abaixo a simbologia para três tipos de indutores:
Aplicações do indutor
Existem muitos tipos de indutores, para as mais diversas aplicações. Alguns
indutores são mais indicados para trabalhar em circuitos de altas frequências,
enquanto outros são feitos para atingir um maior valor de indutância.
Apesar de não ser comum, também existem casos em que os indutores podem
ser utilizados em circuitos integrados. A utilização de indutores nestes circuitos
é muito rara porque a sua construção ocupa um espaço muito grande, sendo
assim se torna muito mais viável usar um circuito com capacitores que se
comportam como indutores. Todo indutor tem um elemento indutivo, assim
como todo indutor também tem um elemento capacitivo, afinal nenhum
componente é ideal!
Os indutores também são muito utilizados em conjunto com os capacitores,
necessário para formar circuitos ressonantes. Dessa forma, circuitos deste tipo
podem atenuar ou destacar frequências, assim sendo utilizados em circuitos
analógicos ou em processamento de sinais.
Outro fato curioso é que ao acoplar dois ou mais indutores, por meio de um
núcleo apropriado, é possível criar os transformadores. Os indutores também
podem ser encontrados em diversas aplicações, tais como recepções e
transmissões de rádios, fontes chaveadas, filtragens de radiofrequência entre
outras.

Tipos de Indutores
As características construtivas dos indutores diferenciam cada modelo, por isso
a seguir é apresentado os principais tipos de indutores:
Núcleo de Ar: Os indutores com núcleo de ar não usam nenhum tipo de
material em seu núcleo. Embora a sua indutância seja baixa, os indutores com
núcleo de ar não apresentam perdas por causa do núcleo. Dessa forma os
indutores com núcleo de ar são muito usados em circuitos de altas frequências.
Núcleo Laminado: Indutores de núcleo laminado, como o próprio nome
sugere, possuem um núcleo feito de camadas com lâminas finas de aço-silício,
que são envolvidas por verniz. Os indutores deste tipo são usados em baixas
frequências como por exemplo, em transformadores. Por causa da construção
do seu núcleo, os indutores laminados têm redução considerável nas perdas.
Tipos de indutores – Núcleo de ferro, laminado, toroidal, ar e de ferrite!
Núcleo Ferromagnético: Os indutores que usam núcleo com materiais
ferromagnéticos, são aqueles que têm o objetivo de atingir maiores níveis de
indutância. Os materiais ferromagnéticos são capazes de aumentar e
concentrar o campo magnético. Porém, a maior desvantagem de materiais
deste tipo, é que infelizmente ocorrem muitas perdas.
Núcleo de Ferrite: Os indutores feitos com núcleo de ferrite apresentam um
alto desempenho ao trabalhar em circuitos de altas frequências, além disso
eles apresentam baixas perdas. Todas essas vantagens do indutor como
núcleo de ferrite, são por causa do tipo de cerâmica ferromagnética e não
condutora.
Indutor Toroidal: O indutor toroidal geralmente construído de ferrite, porém ele
tem o formato de uma rosca. Por causa disso o campo magnético possui um
caminho fechado para circular, que diminui consideravelmente as perdas e
aumenta o valor de sua indutância.

Capacitor
O capacitor é um componente eletrônico constituído por dois ou mais materiais
condutores isolados entre si por um meio dielétrico (isolante). Os capacitores
são elementos reativos, que acumulam cargas elétricas ao receber uma
diferença de potencial em seus terminais. Os materiais condutores
do capacitor são conhecidos como armadura, já o meio isolante geralmente é o
que dá nome ao capacitor. Por exemplo, o capacitor cerâmico possuí a
cerâmica como material dielétrico.
Capacitância
A quantidade de carga elétrica que um capacitor é capaz de armazenar é
denominada pela grandeza física capacitância, que é representa da pela letra
C e sua unidade de medida é dada por farads (F).
Quanto maior a quantidade de cargas acumuladas em um capacitor, maior será
a sua capacitância. Ela é calculada através da razão entre a carga elétrica
armazenada, em coulomb, e a tensão em volts.
A capacitância pode ser afetada por fatores como a distância entre as placas
condutoras e a sua área. Outro fator importante é a permissividade elétrica do
meio dielétrico. Quanto maior for esta permissividade elétrica maior será a
quantidade máxima de cargas acumuladas por um capacitor.
Ao adquirir um capacitor, nele virá descrito tanto a sua capacitância quanto a
tensão que o capacitor suporta.
Reatância capacitiva
Além da capacitância, no capacitor existe uma outra característica: a reatância
capacitiva. Ela é a resistência que o capacitor tem à passagem de energia
elétrica.
A reatância capacitiva é diretamente ligada à frequência que passa pelo
capacitor. Quanto maior for a frequência do sinal, menor será a sua reatância
capacitiva.

Funcionamento do capacitor
Definimos que a principal função do capacitor é o armazenamento de carga
elétrica para posteriormente utilizar esta carga no circuito. Por isso, o
funcionamento do capacitor tem duas etapas, a carga e a descarga.
Ao receber em seus terminais uma diferença de potencial, o capacitor começa
a fazer o carregamento. Em um circuito resistivo capacitivo (RC), podemos
imaginar, que existe em série com o capacitor, um resistor. Nessa configuração
podemos descrever a tensão ao longo do tempo no capacitor.
Quando a tensão no capacitor for máxima, ou seja, igual a tensão da fonte, o
capacitor estará completamente carregado. Para sabermos o tempo que o
capacitor leva para se carregar completamente, precisamos saber os valores
de residência do circuito e o valor de capacitância do elemento.
O valor encontrado será a constante de tempo para carga e descarga do
capacitor.
Para sabermos a tensão no capacitor ao longo do tempo de carga, usamos a
equação abaixo:

Para sabermos a tensão no capacitor ao longo do tempo de descarga, temos a

seguinte equação:

Aplicações do capacitor

O capacitor é um componente vastamente encontrado nos mais diversos

circuitos eletrônicos, por sua versatilidade e eficiência. Entre as aplicações
podemos destacar:

 Circuitos retificadores
 Circuitos conversores
 Circuitos reversores
 Circuitos de armazenamento de energia
 Auxílio na partida de motores
 Proteção de circuitos contra as oscilações da rede
 Alimentação breve de circuitos
 Correção de fator de potência
Tipos de capacitores
A constituição de um capacitor é basicamente a mesma, são dois materiais
condutores separados por um material dielétrico. O que diferencia os modelos
de capacitores é justamente o material dielétrico, que também os nomeia.
Alguns tipos de capacitores são:
Capacitor cerâmico: também chamado de capacitor cerâmico de disco, pelo
seu formato. O capacitor cerâmico não possui polaridade definida em seus
terminais e é usado geralmente em circuitos com altas frequências.

Capacitor poliéster: o material dielétrico deste capacitor é a película de

poliéster, a mylar. O capacitor poliéster não possui polaridade definida para
seus terminais e também é utilizado em circuitos com altas frequências.

Capacitor eletrolítico: geralmente cilíndricos, os capacitores eletrolíticos são

constituídos por folhas de alumínio separadas por óxido de alumínio e
embebidos por eletrólito líquido. Possui polaridade definida e quando essa
polaridade não é respeitada, o componente sofre danos em sua estrutura.
