UNIVERSIDADE DE PASSO FUNDO

FEAR – ENGENHARIA ELÉTRICA LABORATÓRIO DE CIRCUITOS ELÉRICOS I

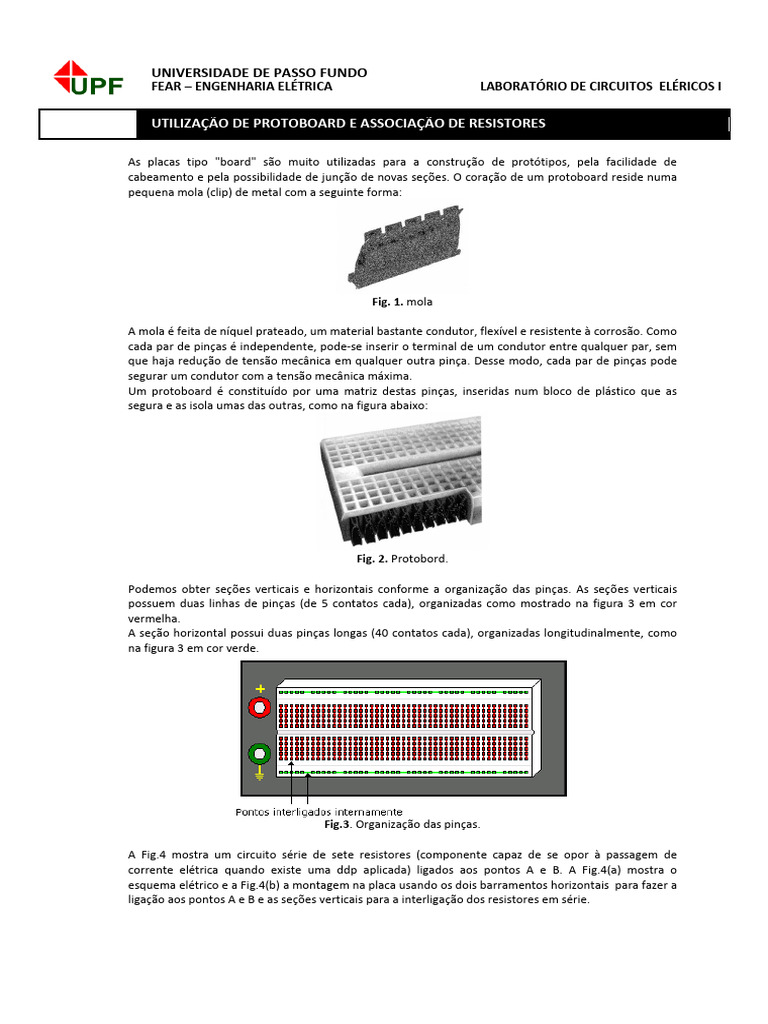

UTILIZAÇÃO DE PROTOBOARD E ASSOCIAÇÃO DE RESISTORES

As placas tipo "board" são muito utilizadas para a construção de protótipos, pela facilidade de
cabeamento e pela possibilidade de junção de novas seções. O coração de um protoboard reside numa
pequena mola (clip) de metal com a seguinte forma:

Fig. 1. mola

A mola é feita de níquel prateado, um material bastante condutor, flexível e resistente à corrosão. Como
cada par de pinças é independente, pode-se inserir o terminal de um condutor entre qualquer par, sem
que haja redução de tensão mecânica em qualquer outra pinça. Desse modo, cada par de pinças pode
segurar um condutor com a tensão mecânica máxima.
Um protoboard é constituído por uma matriz destas pinças, inseridas num bloco de plástico que as
segura e as isola umas das outras, como na figura abaixo:

Fig. 2. Protobord.

Podemos obter seções verticais e horizontais conforme a organização das pinças. As seções verticais
possuem duas linhas de pinças (de 5 contatos cada), organizadas como mostrado na figura 3 em cor
vermelha.
A seção horizontal possui duas pinças longas (40 contatos cada), organizadas longitudinalmente, como
na figura 3 em cor verde.

Fig.3. Organização das pinças.

A Fig.4 mostra um circuito série de sete resistores (componente capaz de se opor à passagem de
corrente elétrica quando existe uma ddp aplicada) ligados aos pontos A e B. A Fig.4(a) mostra o
esquema elétrico e a Fig.4(b) a montagem na placa usando os dois barramentos horizontais para fazer a
ligação aos pontos A e B e as seções verticais para a interligação dos resistores em série.
 (a)

(b)
Fig.4. Circuito série. (a) Esquema elétrico. (b) Montagem.

A Fig.5 mostra um circuito de cinco resistores ligados a uma bateria de 9V. A Fig.5(a) mostra o esquema
elétrico e a Fig.5(b) mostra a montagem na placa usando os dois barramentos horizontais para fazer a
ligação aos pontos A e B (9V) e as seções verticais para a interligação dos resistores.

R1 R4
R3
R2 R5
+
9V

(a)

(b)

Fig.5. Circuito misto. (a) Esquema elétrico. (b) Montagem.

Código de cores

O valor nominal de um resistor aparece codificado em faixas coloridas conforme mostra a figura abaixo.
Nesta figura, percebe-se também a existência de 3 tipos de codificação de resistores, sejam eles: com 4,
5 e 6 faixas.
 Associação de resistores

Série:


1
2
3  ⋯

R1 R2 R3 Rn
...

Paralelo:

1 1 1 1 1
   ⋯


1
2
3

R1 R2 R3 ... Rn
b

Parte Experimental.
Primeira parte: Familiarização com o código de cores. Ler o valor de um conjunto de sete (7) resistores
recebidos. Fazer uma lista de valores destes resistores, preenchendo a Tabela 1.

Tabela 1. Resistores
Cores Valor [Ω]
Res.
1ª 2ª 3ª Nominal Lido
R1 Marrom preto vermelho
R2 Amarelo violeta marrom
R3 Vermelho violeta vermelho
R4 Cinza vermelho preto
R5 Azul cinza marrom
R6 Verde azul laranja
R7 Laranja branco marrom
Segunda parte:
1. Montar no protoboard os circuitos com resistores em série das figuras abaixo, utilizando os valores
de Ri lidos da Tabela. Medir, a seguir, o valor da resistência equivalente do circuito série e compará-
lo com o valor teórico.

R1 R1 R2

NO DATA

NO DATA
OHMS

OHMS
R2 R3
R5 R4

(a) (b)

R1 R2 R3
NO DATA
OHMS

R4
R7 R6 R5

(c)

2. Montar no protoboard os circuitos com resistores em paralelo das figuras abaixo, utilizando os
valores de Ri lidos da Tabela. Medir, a seguir, o valor da resistência equivalente do circuito paralelo e
compará-lo com o valor teórico.
NO DATA
NO DATA

OHMS
OHMS

R1 R2 R1 R2 R3 R4 R5

(a) (b)

3. Montar no protoboard os circuitos mistos das figuras abaixo e medir o valor da resistência
equivalente destes circuitos, comparando-os com os valores teóricos.

R1 R1

R2
NO DATA

R2
NO DATA

OHMS
OHMS

R4 R3
R3
R5

(a) (b)
