Edge Data Center | Gerência de Produtos IT

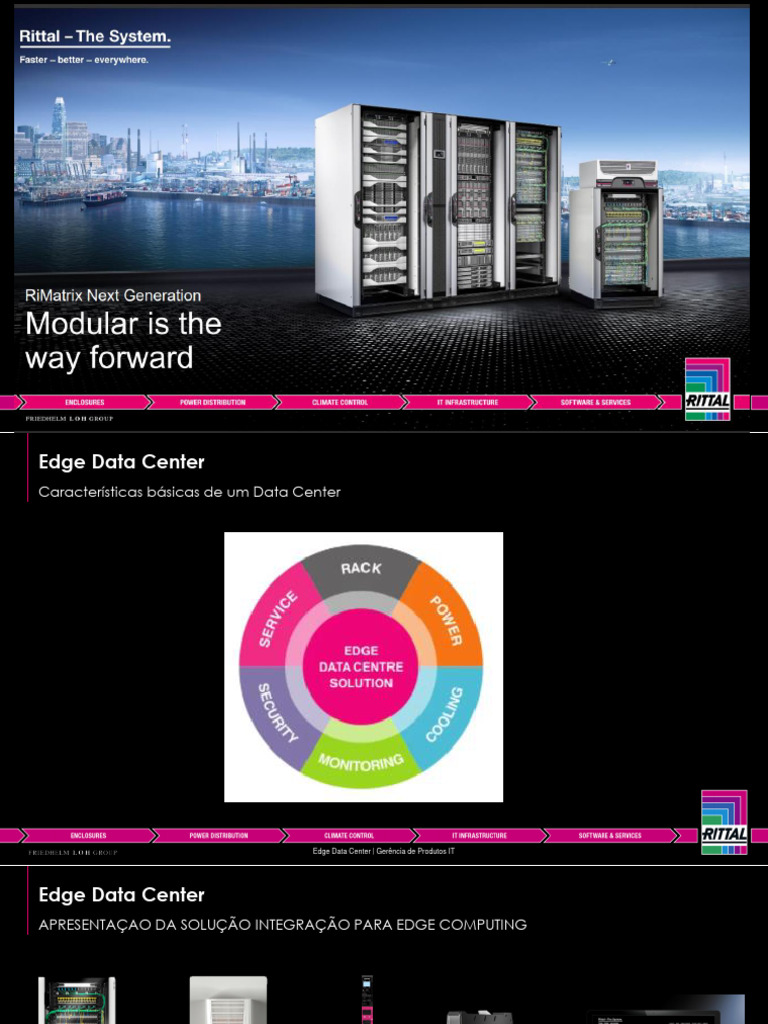

Edge Data Center

Características básicas de um Data Center

Edge Data Center | Gerência de Produtos IT

Edge Data Center
APRESENTAÇAO DA SOLUÇÃO INTEGRAÇÃO PARA EDGE COMPUTING

RACK IP55 + REFRIGERAÇÃO + PDU + MONITORAMENTO = SOLUÇÃO INTEGRADA

Edge Data Center | Gerência de Produtos IT

Ar Condicionado Ar Condicionado
Lateral ou Traseiro InRow - fileira

Edge Data Center | Gerência de Produtos IT

 Edge Data Center
APRESENTAÇAO DA SOLUÇÃO INTEGRAÇÃO PARA EDGE COMPUTING
1–8
42U 1–3 42U Racks
24U Racks

1,3 / 1,6Kw 3 - 6Kw 12 - 35Kw Gás Expansão

10 - 60kw Água Gelada

Edge Data Center | Gerência de Produtos IT

RACK TS-IT
Características
• Dimensões: 24 e 42u x 800 x 1000 e 1200mm
• Rígido e robusto com perfis estruturais 16 dobras
soldados, suporta zona sísmica Zona 3;
• Capacidade de carga estática até 1500Kg UL;
• Porta frontal com Vidro de Segurança;
• Separação interna de Corredor Quente-Frio;
• Montagem de acessórios com tecnologia (tool-less);
• Instalação em zero UA das PDU’s;
• Fecho Comfort (único no mercado);
• Grau de proteção IP55 Listed;
• Duto para direcionar Ar Condicionado
• Cor Cinza Claro Ral 7035.

Edge Data Center | Gerência de Produtos IT 6

PDU
PDU Inteligente para distribuição e aquisição de dados de energia

VARIANTES = BASIC | METERED | SWITCHED | MANAGED

Edge Data Center | Gerência de Produtos IT

PDU
PDU Inteligente para distribuição e aquisição de dados de energia
Código: 7979XXX
 Tensão: Monofásica / Trifasica
 Amperagem: 16 e 32Amp
 Tomadas: IEC C13 e C19
 Plug: CEE (tipo Steck)
 Recursos para medição/monitoramento de energia:
 Medição da tensão, corrente de fase, frequência,
corrente de condutor neutro, potência
ativa/reativa/aparente, energia ativa/aparente
(consumos de energia em geral ou para cada fase), fator
de potência, fator de crista, bem como medidor de horas
de operação.
 Além disso, redefinição pelo cliente: Tempo de
funcionamento e medidor de energia ativo
 Definição de valores limite de alarme individual para
tensão, corrente, energia ativa

Edge Data Center | Gerência de Produtos IT

AR CONDICIONADO BLUE E+
Características
• Potência: 3Kw / 5kw ou 6kw
• Tensão: 50/60Hz
• Alimentação: Multi tensão sendo 127-220v (3kw) e 380v (5kw e 6kw)
• Regulação da temperatura por controle e +
• Economia de até 75% no consumo de energia graças aos componentes de
regulagem de velocidade e tecnologia Heat Pipe.
• Tecnologia híbrida que garante eficiência de energia sem precedentes;
• Circuito de resfriamento ativo com componentes de controle de velocidade para
resfriamento personalizado;
• O tubo de calor integrado para resfriamento passivo dissipa o calor do gabinete
assim que a temperatura ambiente cair abaixo do valor definido;
• Índice de eficiência energética sazonal: O valor de eficiência estacionário para o
consumo real de energia;
• Vida útil mais longa graças ao resfriamento compatível com os componentes
• Temperatura constante garantida no Rack - com três modos de regulação;
• Monitorado remotamente
• Tratamento nanocerâmico na serpentina, não deposita poeira, evitando
manutenções e limpezas de filtros.

Edge Data Center | Gerência de Produtos IT 9

AR CONDICIONADO BLUE E+ Display Rápido Serviço
SEGURANÇA E FÁCIL USO tátil diagnóstico App

O princípio:

IP55 Type 3R (circuito interno)

Instalação em aplicações semi-exteriores
Pronto para usar de -20°C a 60°C
Maior durabiliade e confiabilidade
Mantém o IP do Rack (IP55)

Certificações:

Edge Data Center | Gerência de Produtos IT 10

 AR CONDICIONADO BLUE E+
VERSATILIDADE E EFICIÊNCIA

Multi-tensão
- Tecnologia Inverter:
Várias tensões (não há necessidade do uso de transformadores.)
- Tensões disponíveis:
.110V - 240V; 1~; 50-60Hz
.380V - 480 V; 3~; 50-60Hz

Temperatura interna do Rack em °C Controle PID preciso da temperatura interior do Rack

Set point 35°C
- A velocidade dos ventiladores e compressor é controlada
eletronicamente via sistema inverter;

- Aumento da vida útil dos componentes eletrônicos do

interior do Rack.
Histerese 5k

Edge Data Center | Gerência de Produtos IT 11

AR CONDICIONADO BLUE E+
SEGURANÇA
3 modos de controle
Temperature de
Temperatura de Insuflamento Sensor Externo
Retorno
Controle da temperatura de
Controle de temperatura do Controle de temperatura de
saída do ar frio
ar quente de retorno uma posição precisa dentro
(circuito interno) do Rack
(circuito interno)
Adequado para componentes
ajustado de fábrica
que necessitam de uma
Adequado para
Controle da temperatura média refrigeração de pontos
temperatura de insuflamento
do Rack quentes
definida

Edge Data Center | Gerência de Produtos IT 12

AR CONDICIONADO BLUE E+
EFICIÊNCIA
Temperatura interna do Rack 35°C

Funcionamento Funcionamento Funcionamento

“Heat-Pipe” Híbrido com Compressor
Pequena diferença entre
Temperatura ambiente Temperatura ambiente
temperature ambiente e a
MENOR que a temperatura MAIOR que a temperature
temperature interna do Rack
interna do Rack interna do Rack

Edge Data Center | Gerência de Produtos IT 13

 IoT Inferface
Sistema de Monitoramento Ambiental
 Rede abrangente
 O sistema  - Integração simples em sistemas
 - Módulo central na rede de monitoramento existentes;
inteligente de produtos Rittal;  - Suporte para todos os
 - Possibilidade de conexão em protocolos importantes: SNMP,
série de até 5 interfaces Iot; Modbus TCP, Ethernet, OPC UA e
 - Conexão descomplicada de até CAN Bus;
duas unidades de resfriamento
Blue e+;  Instalação facilitada
 - Compatível com até 32 sensores  - Caixa compacta para
CMCIII e sistema de instalação simples em sistemas
monitoramento inteligente. de gabinete existentes;
 - Montagem em trilho superior ou
 Tudo à vista na parte traseira das unidades de
 Portas relevantes e telas de status resfriamento;
são facilmente visíveis e acessíveis  - Fonte de alimentação via
ao usuário na parte frontal; conexão direta de 24 V DC.

Gerência de Produtos IT | Rittal Brasil | Julho 2020 14

 IoT & CMC III
Funcionamento

1) Os sensores enviam os seus dados para DADOS

a Unidade de Processamento:
 Para cada valor medido um limite
pode ser configurado

2) Se um limite configurado é excedido, um

alarme é emitido:
 Diferente formas de alarmes são
possíveis: (E-Mail, SMS, Contato Seco, LIMITE SNMP
SNMP-Trap) EXCEDIDO
1/2c/3

Gerência de Produtos IT | Rittal Brasil | Julho 2020 15

 IoT & CMC III
Sistema CAN-Bus

A transmissão de dados é
gerenciada via CAN-Bus:
 Fácil detecção de
falhas
 Até 32 sensores podem
ser conectados (2 x 16)
 Distância máxima em
cada canal entre a PU
e o último sensor: 50 m

CMC III PU 7030.000 1 3 5 7

DI Power in 2 relay relay
CMC III IO Unit 7030.040
DI DI DI DI
+ - Power in + - CMC III temperature sensor 7030.110 ND NC C ND NC C + - + - + - + -
RJ45
RJ45

2 4 6 8
DI
RJ12/RS232 RJ45 24VDC relay relay relay DI DI DI DI CAN-Bus
+ - ND NC C ND NC C - - - + -
max. 2A CAN-Bus ND NC C + + + CMC III analogue differential pressure sensor 7030.150
RJ45 CAN-Bus
RJ45 CAN-Bus

Gerência de Produtos IT | Rittal Brasil | Julho 2020 16

 IoT & CMC III
Interface com o usuário

Parametrização e
programação através da
interface web integrada
 Operação intuitiva;
 Startup rápido;
 Sem a necessidade de
treinamentos longos;
 Não é necessário
conhecimento de
programação.

Gerência de Produtos IT | Rittal Brasil | Julho 2020 17

 IoT & CMC III
Conexões de Rede SNMP
IT
Admisnitração e. g. access control
Compatível com os mais importantes pessoal

protocolos de rede
 HTTP, encoded data transfer: SSL / HTTPS
 SNMPv1/2c, SNMPv3
 TCP/IPv4, TCP/IPv6

O setor de TI utiliza como padrão o

protocolo SNMP para a transmissão de
dados, porém o Setor Industrial utiliza
outro padrão
 Setor IT: SNMP OPC-UA
 Industrial: OPC-UA / Modbus-TCP Estação de
e.g. sensordata Controle

Gerência de Produtos IT | Rittal Brasil | Julho 2020 18

IoT & CMC III
Exemplos de Sensores

Sensores de conexão direta:

Temperatura/ Vazamento Status de Portas Fumaça

umidade de líquidos

Gerência de Produtos IT | Rittal Brasil | Julho 2020 19

 IoT & CMC III
Função Dashboard

 Configurações individuais,
possibilidade de
configuração de até 16
dashboards.

 Não é realizado logout

automático nas dashboards.

 Diferentes campos pré-

definidos

Gerência de Produtos IT | Rittal Brasil | Julho 2020 20

 IoT & CMC III
Função de acesso mobile

 Acesso remoto
através de Android,
Windows Phone e IOS

 Processamento
dependente do
dispositivo móvel

Gerência de Produtos IT | Rittal Brasil | Julho 2020 21

 Sistema de Detecção Precoce e Extinção de Incêndio
DET-AC

O sistema ativo de extinção de incêndio inclui o sistema de sucção

de fumaça e a unidade de extinção de incêndio. O sistema de
sucção de fumaça é idêntico ao do sistema EFD III. O processo de
extinção do incêndio é ativado automaticamente assim que o
alarme principal dispara. Para extinguir o incêndio, o tanque é
pressurizado por meio de um cartucho de gás propulsor. O gás
extintor Novec™ 1230 é expelido pelo pulverizador e se espalha no
rack.

Vantagens:
- Detecção precoce de incêndio
- Sistema automático de extinção de incêndio
- Gás extintor inovador Novec™ 1230: ecológico, inofensivo para
componentes de TI, sem condutividade elétrica
- Módulo de 19" com apenas 1 UA
- Testes realizados pela VdS Schadenverhütung GmbH
- Interface CAN Bus com o sistema de monitoramento CMC III
Saídas de relés secas (pré-alarme/alarme principal/aviso de falha
geral)

Edge Data Center | Gerência de Produtos IT

 Climatização LCP
Liquid Cooling Power - InRow

Características:
- Eficiência energética máxima graças à tecnologia de
ventiladores EC e controle com base na TI
- Baixa perda de pressão do ar, o que minimiza o consumo de
energia dos ventiladores
- Regulagem e monitoramento da temperatura
Sensores de temperatura redundantes de série montados na
entrada do ar
- O compressor com regulagem de rotações possibilita adaptar
a potência de refrigeração à demanda realmente exigida
- Manutenção específica do LCP DX por meio da separação
entre o sistema de refrigeração e o racks de servidores

Gerência de Produtos IT | Rittal Brasil | Julho 2020 23

 Climatização LCP
Liquid Cooling Power - InRack

Funcionamento:
- O ar quente é sugado do corredor atrás dos
equipamentos e, após ser refrigerado pelo registro
compacto de elevado desempenho, é retornado
novamente ao ambiente ou ao corredor refrigerado
- Solução integrada para condensação;
- Sensores de temperatura integrados e redundantes
como padrão na saída de ar;
- Configuração simples , fácil e intuitiva;
- Econômico graças a tecnologia EC fan;
- Acesso e configuração através do display;
- A prova de falhas graças a refrigeração uniforme dos
equipamentos;
- Acesso a todos os equipamentos 19”;
- Compressores de velocidade controlável;
- Comunicação e configuração através de SNMP.
-

Gerência de Produtos IT | Rittal Brasil | Julho 2020 24

Climatização LCP
Liquid Cooling Power - InRack

Gerência de Produtos IT | Rittal Brasil | Julho 2020 25

IMAGENS ILUSTRATIVAS

Gerência de Produtos IT | Rittal Brasil | Julho 2020 26

EDGE
Fotos ilustrativas

Edge Data Center | Gerência de Produtos IT

EDGE
Fotos ilustrativas

Edge Data Center | Gerência de Produtos IT

EDGE
Fotos ilustrativas

Edge Data Center | Gerência de Produtos IT

EDGE
Fotos ilustrativas

Edge Data Center | Gerência de Produtos IT

EDGE
Imagem ilustrativa do Duto de Ar Frio

Edge Data Center | Gerência de Produtos IT

EDGE
Imagens ilustrativas internas

Retorno do Ar quente

Placas 1u 19” tool-less

Chapa de Separação
quente-frio

Duto de Ar Frio

Saída Ar Frio

Vista Traseira Vista frontal

Edge Data Center | Gerência de Produtos IT

 Casos de Sucesso
Because you can always add more fans…..
Parceria Hpe x ABB x Microsoft e Rittal

Clique nos links para acesso:

https://new.abb.com/news/detail/4365/abb-hpe-and-rittal-
unveil-secure-edge-data-center-to-drive-digitization-of-
industrial-plants

https://enterpriseiotinsights.com/20180420/channels/news/ab
b-hpe-intro-micro-modular-data-centre-tag40

https://www.rittal.com/com-
en/content/en/unternehmen/presse/pressemeldungen/presse
meldung_detail_65216.jsp

https://www.youtube.com/watch?v=htxA2vwd32Q

Edge Data Center | Gerência de Produtos IT

EDGE
Data Center

Edge Data Center | Gerência de Produtos IT

EDGE
Data Center

Edge Data Center | Gerência de Produtos IT

EDGE
Data Center

Edge Data Center | Gerência de Produtos IT

EDGE
Data Center

Edge Data Center | Gerência de Produtos IT

EDGE
Data Center

Edge Data Center | Gerência de Produtos IT

Edge Data Center | Gerência de Produtos IT
