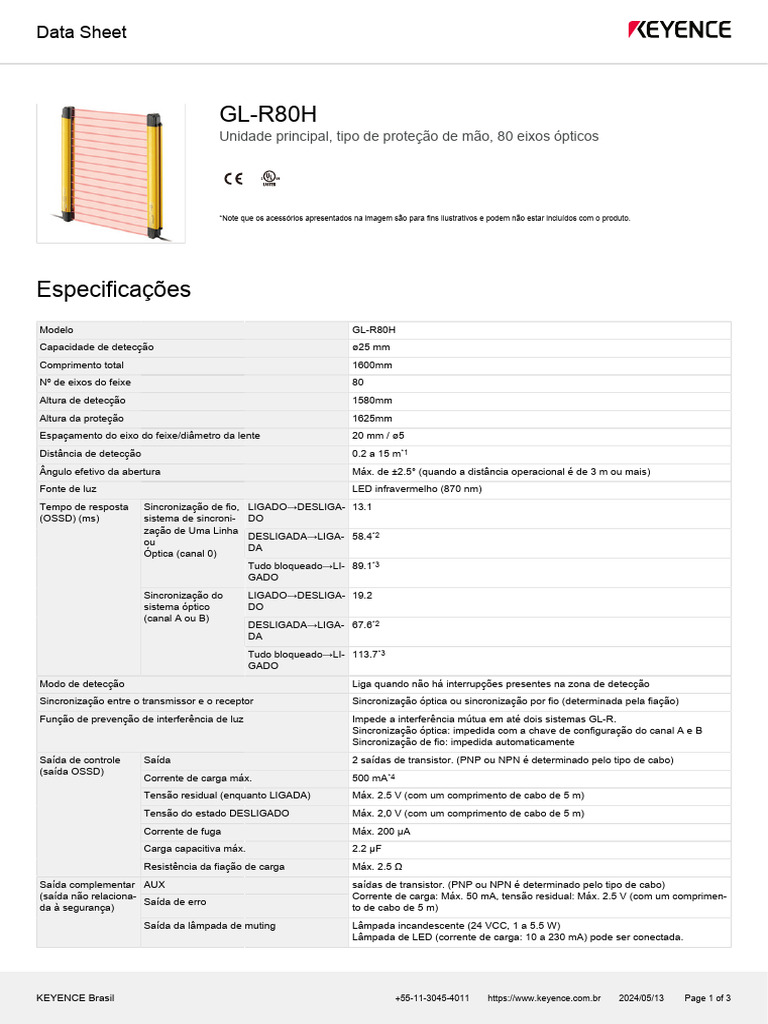

Data Sheet

GL-R80H
Unidade principal, tipo de proteção de mão, 80 eixos ópticos

*Note que os acessórios apresentados na imagem são para fins ilustrativos e podem não estar incluídos com o produto.

Especificações
Modelo GL-R80H
Capacidade de detecção ø25 mm
Comprimento total 1600mm
Nº de eixos do feixe 80
Altura de detecção 1580mm
Altura da proteção 1625mm
Espaçamento do eixo do feixe/diâmetro da lente 20 mm / ø5
Distância de detecção 0.2 a 15 m*1
Ângulo efetivo da abertura Máx. de ±2.5° (quando a distância operacional é de 3 m ou mais)
Fonte de luz LED infravermelho (870 nm)
Tempo de resposta Sincronização de fio, LIGADO→DESLIGA- 13.1
(OSSD) (ms) sistema de sincroni- DO
zação de Uma Linha
DESLIGADA→LIGA- 58.4*2
ou
DA
Óptica (canal 0)
Tudo bloqueado→LI- 89.1*3
GADO
Sincronização do LIGADO→DESLIGA- 19.2
sistema óptico DO
(canal A ou B)
DESLIGADA→LIGA- 67.6*2
DA
Tudo bloqueado→LI- 113.7*3
GADO
Modo de detecção Liga quando não há interrupções presentes na zona de detecção
Sincronização entre o transmissor e o receptor Sincronização óptica ou sincronização por fio (determinada pela fiação)
Função de prevenção de interferência de luz Impede a interferência mútua em até dois sistemas GL-R.
Sincronização óptica: impedida com a chave de configuração do canal A e B
Sincronização de fio: impedida automaticamente
Saída de controle Saída 2 saídas de transistor. (PNP ou NPN é determinado pelo tipo de cabo)
(saída OSSD)
Corrente de carga máx. 500 mA*4
Tensão residual (enquanto LIGADA) Máx. 2.5 V (com um comprimento de cabo de 5 m)
Tensão do estado DESLIGADO Máx. 2,0 V (com um comprimento de cabo de 5 m)
Corrente de fuga Máx. 200 µA
Carga capacitiva máx. 2.2 µF
Resistência da fiação de carga Máx. 2.5 Ω
Saída complementar AUX saídas de transistor. (PNP ou NPN é determinado pelo tipo de cabo)
(saída não relaciona- Corrente de carga: Máx. 50 mA, tensão residual: Máx. 2.5 V (com um comprimen-
Saída de erro
da à segurança) to de cabo de 5 m)
Saída da lâmpada de muting Lâmpada incandescente (24 VCC, 1 a 5.5 W)
Lâmpada de LED (corrente de carga: 10 a 230 mA) pode ser conectada.

KEYENCE Brasil +55-11-3045-4011 https://www.keyence.com.br 2024/05/13 Page 1 of 3

Data Sheet

Entrada externa Ao usar um cabo de Entrada EDM Tensão quando LIGADA: 10 a 30 V

saída PNP Entrada de espera tensão DESLIGADA: Aberta ou 0 a 3 V
Entrada de redefini- Corrente de curto-circuito: Aprox. 2.5 mA (aprox. 10 mA com entrada EDM ape-
ção nas)
Entrada de muting 1,
Ao usar um cabo de Tensão quando LIGADA: 0 a 3 V
2
saída NPN Tensão DESLIGADA: Aberta ou 10 V ou mais
Entrada de substitui-
Até a tensão de alimentação
ção
Corrente de curto-circuito: Aprox. 2.5 mA (aprox. 10 mA com entrada EDM ape-
nas)
Alimentação Tensão de alimentação 24 VCC ±20%, oscilação (P-P) 10% ou menos, Class 2
Consumo Transmissor 77
de corrente
Receptor 87
(Máx.) (mA)
Circuito de proteção Proteção de corrente reversa, proteção de curto circuito para cada saída, prote-
ção de surto para cada saída
Padrões aprovados EMC EMS IEC61496-1, EN61496-1, UL61496-1
EMI EN55011 Class A, FCC Part15B ClassA, ICES-003 Class A
Segurança IEC61496-1, EN61496-1, UL61496-1 (Type 4 ESPE)
IEC61496-2, EN61496-2, UL61496-2 (Type 4 AOPD)
IEC61508, EN61508 (SIL3), IEC62061, EN62061 (SIL CL3)
EN ISO13849-1:2015 (Category 4, PLe)
UL508
UL1998
Resistência ambien- Grau de proteção IP65/IP67 (IEC60529)
tal
Categoria de sobretensão II
Luz ambiente Lâmpada incandescente: 3,000 lux ou menos, Luz solar: 20,000 lux ou menos
Temperatura do ambiente operacional -10 a +55 °C (Sem congelar)
Temperatura de armazenamento -25 a +60 °C (Sem congelar)
Umidade operacional relativa 15 a 85 % RH (Sem condensação)
Umidade relativa de armazenamento 15 a 95 % RH
Resistência à vibração 10 a 55 Hz, Amplitude dupla de 0.7 mm, 20 varreduras em cada uma das dire-
ções X, Y e Z
resistência a choque 100 m/s2 (Aprox. 10 G), pulso de 16 ms, 1,000 vezes em cada uma das direções
X, Y e Z
Material Caixa da unidade principal Alumínio
Maiúscula/minúscula Nylon (GF 30%)
Tampa dianteira Policarbonato, SUS304
Peso Transmissor 2230 g
Receptor 2240 g

*1 Quando a opção de capa de proteção dianteira está instalada no transmissor ou no receptor, a distância operacional é reduzida em 0.5 m. Quando
as capas de proteção dianteiras estão instaladas no transmissor ou no receptor, a distância operacional é reduzida em 1,0 m.
*2 Se a interrupção estiver presente na zona de detecção por menos de 80 ms, o tempo de resposta (DESLIGADA para LIGADA) será
de 80 ms ou mais, para garantir que a OSSD mantenha o estado DESLIGADO por mais de 80 ms.
*3 “TUDO bloqueado” significa a situação na qual o GL-R opera no sistema de sincronização óptico e que o
transmissor e receptor não estão sincronizados (eixos de feixes superior e inferior estão ambos bloqueados). Nessa situação,
o tempo de resposta é maior devido ao fato de o GL-R sincronizar o transmissor e receptor primeiro e, em seguida,
determina se está livre ou bloqueado.
*4 Quando a GL-R é usada sob temperaturas do ar circundante entre –50 a 55 °C, a corrente máxima de carga não deve exceder 350 mA.

KEYENCE Brasil +55-11-3045-4011 https://www.keyence.com.br 2024/05/13 Page 2 of 3

Data Sheet

Dimensões
* Se for difícil de ler o texto, consulte o CAD ou o manual.
