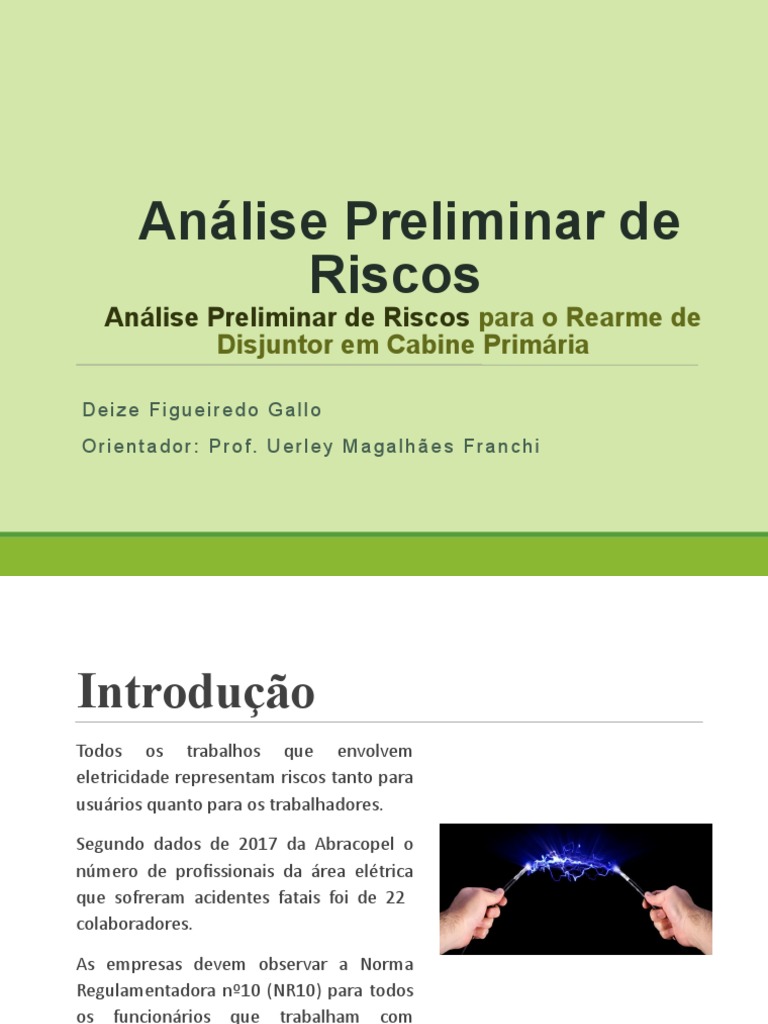

Análise Preliminar de

Riscos
Análise Preliminar de Riscos para o Rearme de
Disjuntor em Cabine Primária

Deize Figueiredo Gallo

Orientador: Prof. Uerley Magalhães Franchi
Introdução
Todos os trabalhos que envolvem
eletricidade representam riscos tanto para
usuários quanto para os trabalhadores.

Segundo dados de 2017 da Abracopel o

número de profissionais da área elétrica
que sofreram acidentes fatais foi de 22
colaboradores.

As empresas devem observar a Norma

Regulamentadora nº10 (NR10) para todos
os funcionários que trabalham com
eletricidade.
Operação do Disjuntor
A função do disjuntor é interromper um
circuito diante de alguma anomalia.
O disjuntor extingue o arco elétrico, que
é a passagem de corrente elétrica através
do ar ou do meio isolante.
O disjuntor sempre está associado à relés
e podem desligar por diversos motivos:
• Falta de fase;
• Sobrecorrente;
• Curto-circuito;
• Interrupção na alimentação da
Concessionária;
• Aquecimento do Transformador.
Acionamento do disjuntor
Comando manual
Este comando é realizado no próprio disjuntor utilizando alavanca e botões
na parte frontal. Deve ser evitado devido à maior exposição do
profissional.

Comando elétrico
Este comando é realizado através de manoplas ou botoeiras, podendo
estar localizado dentro ou fora da cabine. O carregamento da mola é
motorizado.
Acionamento do disjuntor
Comando automático

Este comando é realizado através do relé de religamento. Não é

necessária a intervenção do operador se o motivo do desligamento for
falta de tensão.
Outras anomalias necessitam de um profissional para avaliar a causa do
desligamento do disjuntor.
Riscos
É a capacidade de uma grandeza com potencial para causar lesões ou
danos à saúde das pessoas.
Além dos riscos diretos ainda temos os riscos adicionais específicos do
ambiente ou processo de trabalho.
Os riscos da eletricidade são:
 Choque elétrico;
 Arco Elétrico;
 Campo Eletromagnético.
Choque Elétrico
É o estimulo rápido do corpo humano devido à passagem da corrente
elétrica pelo corpo humano.

Os efeitos do choque dependem do percurso da corrente elétrica pelo

corpo, intensidade da corrente, tempo de duração, tensão elétrica,
frequência da corrente, umidade da pele e condições orgânicas da
pessoa.
Arco Elétrico
O arco elétrico é o fluxo de corrente através do ar ou do material
isolante, geralmente produzido na conexão, desconexão de um
dispositivo elétrico ou curto circuito.

Pode provocar queimaduras, emitir vapores de materiais e raios

ultravioletas.
Campo Eletromagnético
O campo eletromagnético é gerado pela
passagem da corrente elétrica nos
condutores.

O corpo humano quando está próximo

destes condutores sofre indução,
causando uma diferença de potencial
entre o trabalhador e o que está ao seu
redor.
 Norma
Regulamentadora nº10
NR10
Em Cabine Primária
O item 10.7 na NR10 trata de trabalhos envolvendo alta tensão:

Item 10.7.2
Os trabalhadores que intervenham em instalações elétricas energizadas (no caso de
religamento de disjuntor) com alta tensão devem atender ao item 10.8 que
determina o perfil do trabalhador.
O trabalhador receber treinamento de acordo com o Anexo II da NR10 (Curso Básico
+ Curso Complementar)

Item 10.7.3
Os serviços não podem ser realizados individualmente. Todos os trabalhadores que
entrarem na zona controlada devem estar de acordo com o item 10.8 e receber
treinamento

Item 10.7.4
Todo o serviço somente poderá ser realizado mediante ordem de serviço
No caso pode-se prever em um plano de emergência uma sistemática onde o serviço
é realizado por pessoa autorizada e realizado o registro da ocorrência , destacando a
urgência da tarefa.
Item 10.7.5
Antes de iniciar os trabalhos em circuitos energizados em Alta Tensão, o superior
imediato e a equipe, responsáveis pela execução do serviço, devem realizar uma
avaliação prévia , estudar e planejar as atividades e ações a serem desenvolvidas de
forma a atender os princípios técnicos básicos e as melhores técnicas de segurança
em eletricidade aplicáveis ao serviço.

Item 10.7.6
Os serviços só podem ser realizados quando houver procedimentos específicos,
detalhados e assinados por profissional autorizado.

Item 10.7.7.1
Os equipamentos e dispositivos desativados devem ser sinalizados com identificação
da condição de desativação

Item 10.7.8
Os equipamentos, ferramentas e dispositivos isolantes devem submetidos a testes
elétricos ou ensaios periódicos
 Medidas de Proteção
Equipamentos de Proteção Coletiva

Placa de Sinalização Conjunto de Aterramento

Temporário

Fita Zebrada
Cone de Sinalização

Detector de Tensão
Estrado de Borracha
Medidas de Proteção
Equipamentos de Proteção Individual

Capacete de aba total Luva de vaqueta

Óculos de Proteção Manga de Borracha

Luva isolante
Calçado de segurança
 Características da
cabine primária e do
disjuntor instalados em
uma indústria de
sorvetes
Cabine Primária
É uma cabine primária convencional com
transformador de 500kVA e tensão de
13.800V.

O disjuntor é motorizado e com

acionamento elétrico por botoeiras
localizado na parte frontal do disjuntor.

Também possui o acionamento manual em

eventual falha do acionamento elétrico.

A empresa analisada não possui religador

automático e também não possui gerador
de energia.
Cabine Primária
Possui dois relés de proteção que
desligam o disjuntor em caso de
sobretensão, subtensão, falta de fase,
inversão de fase, sobrecorrente, curto
circuito e interrupção de energia da
Eletropaulo.

Quando ocorre o desligamento é

necessária a ligação de emergência
com o objetivo de restabelecer a
energia o mais rapidamente possível.
Análise Preliminar de Riscos
Por não conhecer as causas do desligamento será necessário avaliar o
motivo.

Neste caso foi considerado dois motivos para o desligamento:

Falta de tensão da Concessionária que necessita do rearme do disjuntor.

Falta de tensão por queima de fusíveis que alimentam os relés.

Casos como curto circuito e sobrecarga necessitam de avaliação técnica.

 ANÁLISE PRELIMINAR DE RISCO
APR

Processo: Rearme do disjuntor de média tensão Área:

Atividade: Rearme por falta de tensão da Concessionária Data:
Equipamentos:
EPC
Tapete de borracha
EPI
Luva isolante classe II
Luva de vaqueta
Manga isolante
Óculos de proteção
Capacete com aba total
Calçado de segurança

É vedado o uso de adornos (anéis, pulseiras, relógios, etc) ao trabalhar com instalações elétricas.

Item Etapas da Tarefa Riscos Medidas de Controle

Choque elétrico
(até que seja Utilizar luva isolante classe I, óculos
Verificar no quadro geral de baixa tensão a ausência
1 verificada a de proteção, capacete e calçado de
de tensão (antes do disjuntor geral)
ausência de segurança
tensão)
Análise Preliminar de Riscos
Item Etapas da Tarefa Riscos Medidas de Controle

Desligar o disjuntor geral e disjuntores parciais de baixa

2 tensão – para que no rearme do disjuntor de média
tensão não esteja sob carga

Impedir a energização acidental deste disjuntor de baixa

3 tensão utilizando cadeado (o disjuntor geral possui o
dispositivo para colocação de cadeado)

Sinalizar com placa de sinalização o impedimento de

4
energização

Verificar visualmente as condições gerais da cabine

primária para a execução segura da tarefa e se existem Choque elétrico Utilizar luva isolante classe II, luva de
os equipamentos de segurança (tapete de borracha em Arco voltaico vaqueta, manga isolante, óculos de
5
frente ao disjuntor, vara de manobra, portas de acesso Campo proteção, capacete e calçado de
livre, iluminação satisfatória e extintores de incêndio de eletromagnético segurança
CO2 ou PQS)
Análise Preliminar de Riscos
Item Etapas da Tarefa Riscos Medidas de Controle

Verificar o relé de proteção, que vai indicar se Choque elétrico Utilizar luva isolante classe II, luva
houve sensibilização por sobrecorrente. Caso tenha Arco voltaico de vaqueta, manga isolante, óculos
6
ocorrido o desarme por sobrecorrente deverá ser Campo de proteção, capacete e calçado de
avaliado o motivo antes do rearme do disjuntor eletromagnético segurança

Choque elétrico Utilizar luva isolante classe II, luva

Arco voltaico de vaqueta, manga isolante, óculos
7 Acionar o botão para ligar o disjuntor
Campo de proteção, capacete e calçado de
eletromagnético segurança

Choque elétrico Utilizar luva isolante classe II, luva

Arco voltaico de vaqueta, manga isolante, óculos
8 Verificar se o disjuntor permanece ligado
Campo de proteção, capacete e calçado de
eletromagnético segurança

Se o disjuntor permanecer ligado, retirar o Utilizar luva isolante classe I, óculos

Choque elétrico
9 impedimento de energização do disjuntor geral de de proteção, capacete e calçado de
Arco voltaico
baixa tensão segurança
Análise Preliminar de Riscos
Item Etapas da Tarefa Riscos Medidas de Controle

Verificar a tensão antes do disjuntor geral de baixa Choque elétrico Utilizar luva isolante classe I, óculos
10 de proteção, capacete e calçado de
tensão Arco voltaico
segurança

Religar o disjuntor geral de baixa tensão e depois os Choque elétrico Utilizar luva isolante classe I, óculos
11 de proteção, capacete e calçado de
disjuntores parciais Arco voltaico
segurança

12 Retirar placas de sinalização de manutenção

Trabalhadores Envolvidos
(Obrigatoriamente devem ter no mínimo 2 profissionais)
Nome Cargo Registro




 ANÁLISE PRELIMINAR DE RISCO
APR

Processo: Rearme do disjuntor de média tensão Área:

Atividade: Rearme por queima de fusível Data:
Equipamentos:
EPC
Tapete de borracha
Detector de Tensão
Aterramento Temporário
EPI
Luva isolante classe II
Luva de vaqueta
Manga isolante
Óculos de proteção
Capacete com aba total
Calçado de segurança
É vedado o uso de adornos (anéis, pulseiras, relógios, etc) ao trabalhar com instalações elétricas.

Item Etapas da Tarefa Riscos Medidas de Controle

Caso o disjuntor após o rearme não

Choque elétrico Utilizar luva isolante classe II,
permaneça ligado, deverá ser verificado o
Arco voltaico luva de vaqueta, manga isolante,
13 relé de sobre/subtensão. Aguardar o tempo
Campo óculos de proteção, capacete e
de 1 minuto, pois o relé de sobrecorrente
eletromagnético calçado de segurança
possui fonte capacitiva
Análise Preliminar de Riscos
Item Etapas da Tarefa
Verificar a tensão do disjuntor instalado antes Arco voltaico
14
do relé de sobre/subtensão
Se houver tensão em 1 das fases, deverá
ser realizado a desenergização da média
15
tensão (abrir a seccionadora antes do
disjuntor de média tensão)
Utilizar o detector de tensão para verificar a Arco voltaico
16
presença de tensão no barramento
Realizar o aterramento temporário no
barramento antes e após o disjuntor. O
17 conjunto de aterramento temporário deve ser
conectada primeiramente a garra da haste
de aterramento e depois as garras de fase
Riscos Medidas de Controle
Choque elétrico Utilizar luva isolante classe II,
luva de vaqueta, manga isolante,
Campo óculos de proteção, capacete e
eletromagnético calçado de segurança
Utilizar luva isolante classe II,
Choque elétrico luva de vaqueta, manga isolante,
Arco voltaico óculos de proteção, capacete,
Campo calçado de segurança, estrado
eletromagnético de borracha, detector de tensão
e aterramento temporário
Utilizar luva isolante classe II,
Choque elétrico luva de vaqueta, manga isolante,
óculos de proteção, capacete,
Campo calçado de segurança, estrado
eletromagnético de borracha, detector de tensão
e aterramento temporário
Utilizar luva isolante classe II,
Choque elétrico luva de vaqueta, manga isolante,
Arco voltaico óculos de proteção, capacete,
Campo calçado de segurança, estrado
eletromagnético de borracha, detector de tensão
e aterramento temporário
Análise Preliminar de Riscos
Item Etapas da Tarefa Riscos Medidas de Controle
Utilizar luva isolante classe II,
Realizar o aterramento temporário no
Choque elétrico luva de vaqueta, manga isolante,
barramento antes e após o disjuntor. O
Arco voltaico óculos de proteção, capacete,
17 conjunto de aterramento temporário deve ser
Campo calçado de segurança, estrado
conectada primeiramente a garra da haste
eletromagnético de borracha, detector de tensão
de aterramento e depois as garras de fase
e aterramento temporário

Choque elétrico Utilizar luva isolante classe II,

Verificar os fusíveis instalados antes dos
Arco voltaico luva de vaqueta, manga isolante,
18 transformadores de potencial (TPs). Caso
Campo óculos de proteção, capacete e
estejam queimados realizar a substituição
eletromagnético calçado de segurança

Utilizar luva isolante classe II,

Após a substituição dos fusíveis retirar o Choque elétrico
luva de vaqueta, manga isolante,
aterramento temporário. Aa desconexão Arco voltaico
19 óculos de proteção, capacete,
deve ser realizada primeiramente nas garras Campo
calçado de segurança e estrado
das fases e depois na garra de aterramento eletromagnético
de borracha

Retirada de ferramentas, utensílios e

20
equipamentos utilizados
Análise Preliminar de Riscos
Item Etapas da Tarefa Riscos Medidas de Controle

Utilizar luva isolante classe II,

Choque elétrico
luva de vaqueta, manga isolante,
Após a retirada do aterramento temporário Arco voltaico
21 óculos de proteção, capacete,
proceder o fechamento da seccionadora. Campo
calçado de segurança e estrado
eletromagnético
de borracha

Utilizar luva isolante classe II,

Choque elétrico
luva de vaqueta, manga isolante,
Arco voltaico
22 Acionar o botão para ligar o disjuntor óculos de proteção, capacete,
Campo
calçado de segurança e estrado
eletromagnético
de borracha

Utilizar luva isolante classe II,

Choque elétrico
luva de vaqueta, manga isolante,
Arco voltaico
23 Verificar se o disjuntor permanece ligado óculos de proteção, capacete,
Campo
calçado de segurança e estrado
eletromagnético
de borracha

Choque elétrico
Utilizar luva isolante classe I,
Verificar as tensões no barramento geral de Arco voltaico
24 óculos de proteção, capacete e
baixa tensão Campo
calçado de segurança
eletromagnético
Análise Preliminar de Riscos
Item Etapas da Tarefa Riscos Medidas de Controle

Choque elétrico
Utilizar luva isolante classe I,
Retirar o impedimento de energização no Arco voltaico
25 óculos de proteção, capacete e
quadro geral de baixa tensão (cadeado) Campo
calçado de segurança
eletromagnético
Choque elétrico
Utilizar luva isolante classe I,
Arco voltaico
26 Religar o disjuntor geral de baixa tensão óculos de proteção, capacete e
Campo
calçado de segurança
eletromagnético
Choque elétrico
Utilizar luva isolante classe I,
Religar os disjuntores parciais do quadro Arco voltaico
27 óculos de proteção, capacete e
geral de baixa tensão Campo
calçado de segurança
eletromagnético
Retirar a sinalização de impedimento de
28
energização

Trabalhadores Envolvidos
(Obrigatoriamente devem ter no mínimo 2 profissionais)
Nome Cargo Registro




Conclusão
Esta cabine possui os requisitos mínimos de segurança para o
trabalhador com EPCs e EPIs, conforme exigências da NR10 e NBR
14039 (Instalações Elétricas em Tensão de 1,0kV à 36,2kV.

O painel de acionamento do disjuntor está sobre o disjuntor, muito

próximo do barramento de média tensão. Existem barreiras para evitar
o contato acidental, mas o acionamento do disjuntor poderia estar em
outro ambiente, evitando que no rearme por falta de tensão da
Concessionária o trabalhador tenha que entrar na Cabine Primária.
Bibliografia
BARROS, B. F.; GEDRA, R. L. Cabine Primária – Subestações de Alta Tensão de
Consumidor. 1 ed. São Paulo, 2010.

MINISTÉRIO DO TRABALHO E EMPREGO. Norma Regulamentadora nº10:

Segurança em Instalações e Serviços em Eletricidade. Brasília, 2004.
FUNDACENTRO. Curso básico de Segurança em Instalações e Serviços em
Eletricidade – Manual de treinamento – CPNSP. São Paulo, 2004
ANUÁRIO ESTATÍSTICO BRASILEIRO DOS ACIDENTES DE ORIGEM ELÉTRICA -
Ano Base 2017 - Abracopel

ABNT – NBR 14039: Instalações Elétricas de Média Tensão de 1,0kV a 36,2kV
